九年级物理《 欧姆定律在串并联电路中的应用》附动图+习题

（1）电阻串联

演示

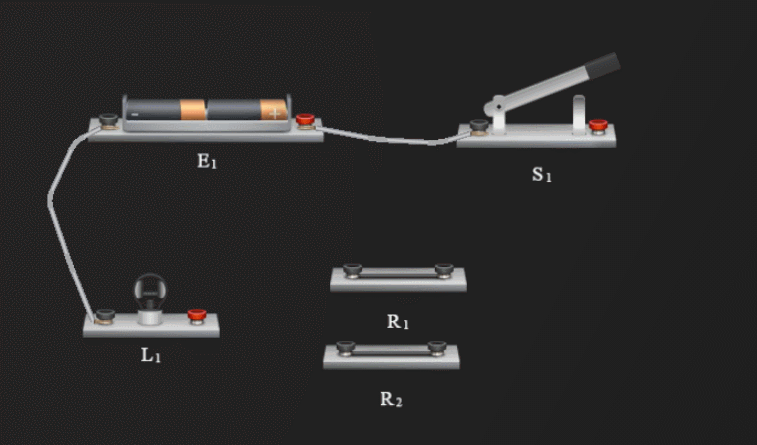

1.将一个定值电阻R接在如图所示的电路中,闭合开关，观察灯泡的亮度。

2.再将两个同样阻值的电阻R串联起来，接在电路中。重复前面的实验。

结论

串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。

3、从影响电阻因素方面对电阻串联作出合理的解释

在串联电路中，各电阻之间的串联可以近似地看作电阻被接长了，由于电阻的大小是与其长度成正比的，所以串联后总电阻变大。

公式推导法

在串联电路中，根据U=U1+U2 且U＝IR

得：U1＝I1R1，U2＝I2R2

可得：IR= I1R1+ I2R2

因为：I=I1=I2

所以： R= R1+ R2

即：串联电路的总电阻等于串联电阻之和

（2）电阻并联

演示

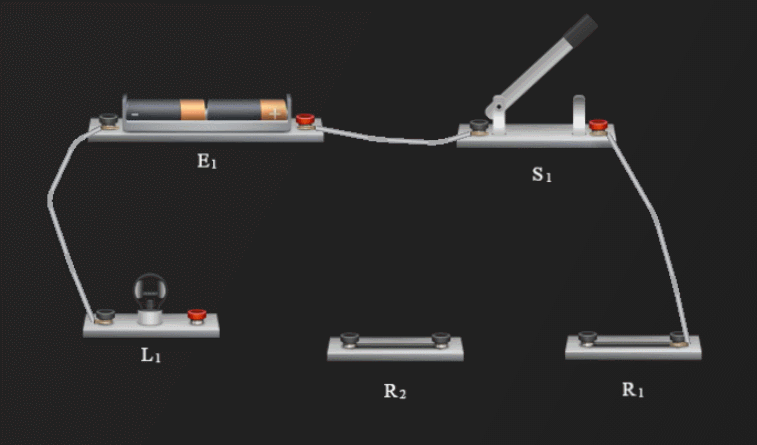

1、将两个同样阻值的电阻并联起来，接在如图所示的电路中，闭合开关，观察灯泡的亮度，并跟接入一个电阻时灯泡的亮度进行比较。

结论

并联电阻的总电阻比任何一个分电阻的阻值都小。

2、从影响电阻因素方面对电阻并联作出合理的解释

在并联电路中，各电阻之间的并联可以近似地看作电阻的横截面积被接大了，由于电阻的大小是与其横截面积成反比的，所以并联后总电阻变小。

公式推导法

在并联电路中，根据I=I1+I2且I＝U/R

得：I1＝U1/R1、I2＝U 2/R2

可得：U/R= U1/R1+ U 2/R2

因为：U=U1=U2

所以：1/R= 1/R1+ 1/R2 ，

即:并联电路中总电阻的倒数，等于各并联电阻的倒数之和

综上所述:

（1）串联电路电阻的总电阻的阻值比任何一个分电阻的阻值都大。

（2）串联电路的总电阻等于串联电阻之和。

（3）并联电路电阻的总电阻的阻值比任何一个分电阻的阻值都小。

（4）并联电路中总电阻的倒数，等于各并联电阻的倒数之和

一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？应该_____联一个多大的电阻？

有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求：

（1）灯泡L2两端的电压

（2）电路中的电流

（3）两个灯泡的电阻

答案:1、应该串联一个2Ω的电阻。2、（1）3V (2）、0.4A (3)、22.5 欧 7.5欧

本文作者： 佬昌教物理 原创
