工程制图-剖视图的画法

剖视图的画法

表达机件内部结构比较复杂时，在视图上会出现较多的虚线，给读图和绘图带来不便。因此，国标中规定用“剖视”的方法来解决机件内部结构的表达问题。

一 剖视图的概念

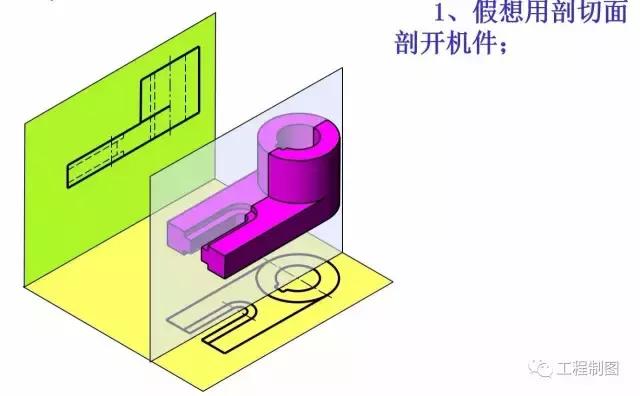

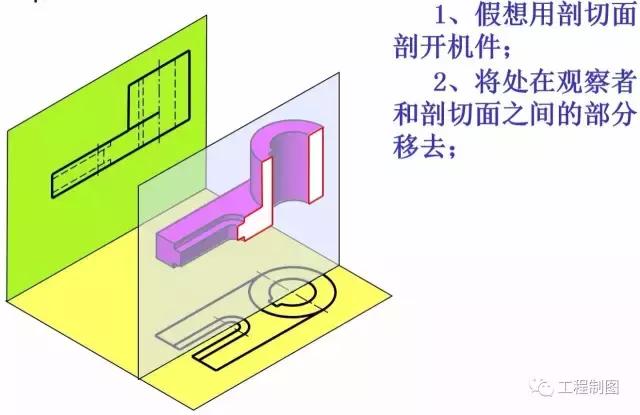

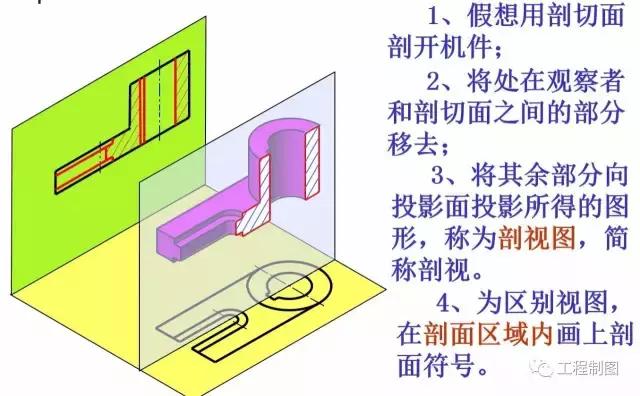

假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，将其余部分向投影面投影所得的图形，称为剖视图，简称剖视。如图所示。

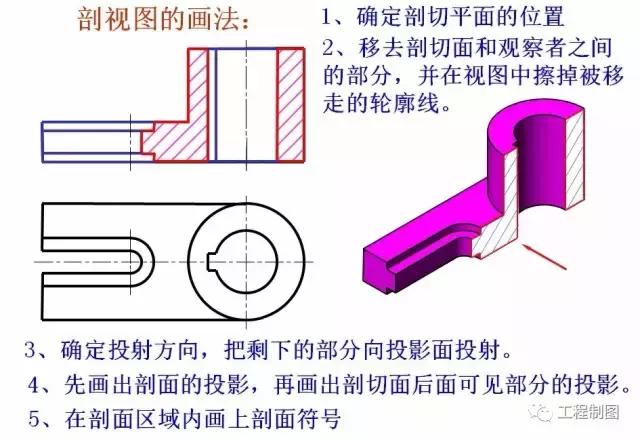

二 剖视图的画法

1、确定剖切平面的位置；

2、移去剖切面和观察者之间的部分，并在视图中擦掉被移走的轮廓线；

3、确定投射方向，把剩下的部分向投影面投射；

4、先画出剖面的投影，再画出剖切面后面可见部分的投影；

5、在剖面区域内画上剖面符号。

画剖面符号的注意事项：

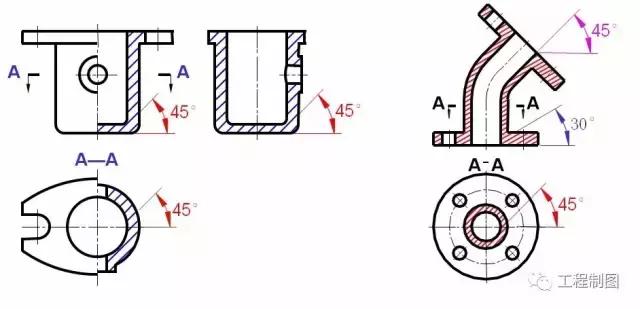

（1） 在同一金属零件的零件图中，剖视图、断面图的剖面符号，应画成间距相等、方向相同且与水平线成45°的平行细实线。当图形中的主要轮廓线与水平线成45°时，该图形的剖面符号应画成与水平成30°或60°的平行线，其倾斜方向和间距仍应与其他图形的剖面符号一致。

（2）同一机件在同一张图纸上的各剖视图，其剖面符号应一致。

（3）剖面线间距应按剖面区域的大小进行适当的选择。

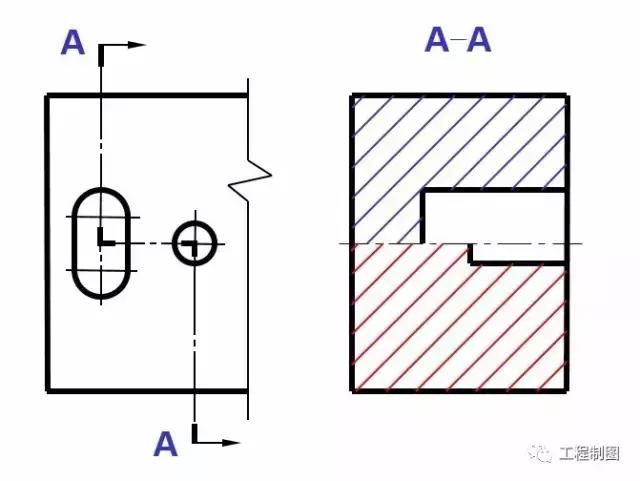

（4） 当同一物体在两平行面上的剖切图紧靠在一起画出时，剖面线应相同。若要表示得更清楚，可沿分界线将两剖切图的剖面线错开。

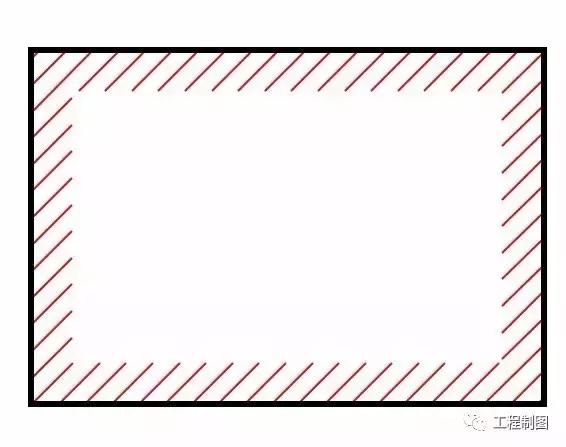

（5） 允许沿着大面积的剖面区域的轮廓画出部分剖面线。

（6） 如仅需画出剖视图中的一部分图形，其边界又不画波浪线时，则应将剖面符号绘制整齐。

（7） 剖面区域内标注数字、字母等处的剖面线必须断开。

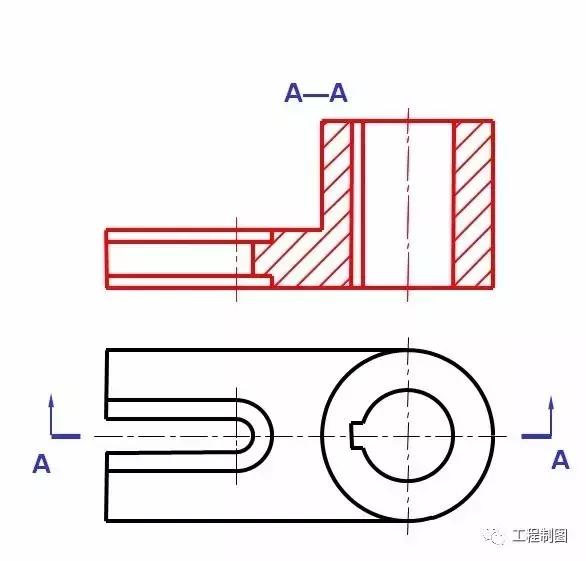

三 剖视图的标注

1、剖切位置：在剖切平面垂直的视图上用剖切符号（粗短划）表示剖切位置。剖切符号之间的剖切线（用细点画线表示）可省略不画。

2、投影方向：用箭头表示投影方向。

3、剖视图的名称及其与剖切位置的对应关系：在剖视图的上方用大写的拉丁字母标出剖视图的名称“×-×”；并每个剖切符号旁边标注相同的字母，表示剖视图与剖切位置的对应关系。

在下列情况下剖视图的标注可以简化或省略：

（1） 当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略箭头。

（2） 当单一剖切平面通过机件的对称平面或基本对称平面，且剖视图按投影关系配置，中间又没有其他图形隔开时，可不必标注。

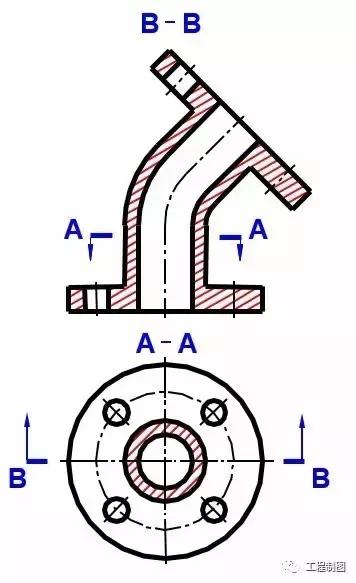

思考：下图中A-A剖视图和B-B剖视图应如何进行剖视图的标注。

四 注意事项

1．剖视是一假想的作图过程，因此当一个视图画成剖视图后，其余视图仍应按完整机件画出。

2．画剖视图时，在剖切面后面的可见轮廓线应画出。

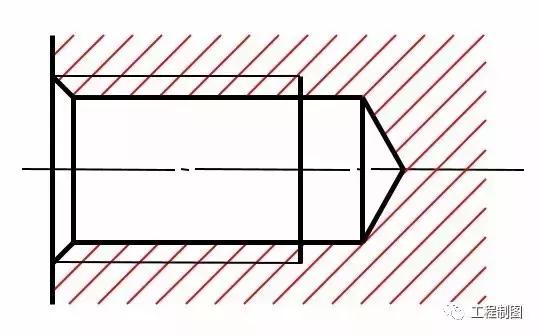

3．剖视图上一般不画虚线，以增加图形的清晰度。但若画出少量虚线可减少视图数量时，也可画出必要的虚线（如下图所示，全剖左视图中的虚线不能删除。如删除，则需用其他图样来说明该处形态。）

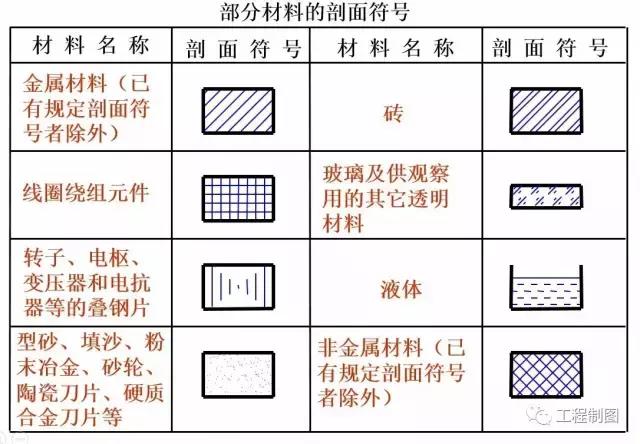

4． 剖切面与机件内、外表面的交线所围成的图形，称为剖面。在剖面上应根据不同的材料画出剖面符号，以示与视图的区别。
