九年级物理全一册《第十五章 电流和电路》预习+习题

学习目标

1. 认识电流是怎样形成的？ 知道电流的方向是如何规定的？

2. 知道电路有哪些部分组成和各部分作用是什么？ 电流形成的条件是什么？

3.认识通路、断路、短路

4.会画简单的电路图

复习检测

1、自然界中电荷的种类和相互作用？

2、例举摩擦起电的现象及在此过程中电荷是如何移动的？

3、金属容易导电的原因？

4、举例说明什么是导体和绝缘体？

设想：假如没有电，我们的生活将是何种情境

电的应用极为广泛，它在生产生活中是如此重要,那么, 电流是怎样形成的呢？电路的基本构成是怎样的？

正确连接电路时应注意的问题：

连接电路时，开关一定要处于断开状态。

决不允许不经过小灯泡或电铃用导线将电池的两极连接起来。

实验时若发现异常情况（如导线和电池发热），请先断开开关并及时报告老师！

注意观察你连接的电路有几个电路元件组成，如何连接的？

一、电流：

1、形成：电荷的定向移动

2、电流的方向

规定正电荷的定向移动方向为电流的方向,在电源外部电流是从正极流向负极。

二、电路

电路是由______、______、______、______组成的。

电 源：能够持续向用电器提供电能的装置

如:干电池 蓄电池 发电机等

用电器：利用电能工作的装置。

开 关：控制用电器工作。

导 线：把上述器件连接起来。输送电能

三、电路图：用规定的符号表示电路连接的图就是电路图。

画电路图的要求

1、整个电路图最好呈长方形，有棱有角，导线要横平竖直。且元件不要画在拐角处。

2、元件位置安排要适当，分布要均匀,导线连接电路符号时要画到位。

四、电路图的三种状态：

通路：开关闭合、处处连通的电路

断路：也叫开路，开关断开，或在某处断开的电路。

短路：不经过用电器而直接跟电源两极相连的电路，短路时会损坏电源和导线。分为两种。

想一想：

1)、最简单的电路有哪几部分组成？

2)、各个部分的作用是什么？

每部分你在生活中见过或者听说过哪些？请举几个例子。

3)、电路中有持续电流的条件是什么？

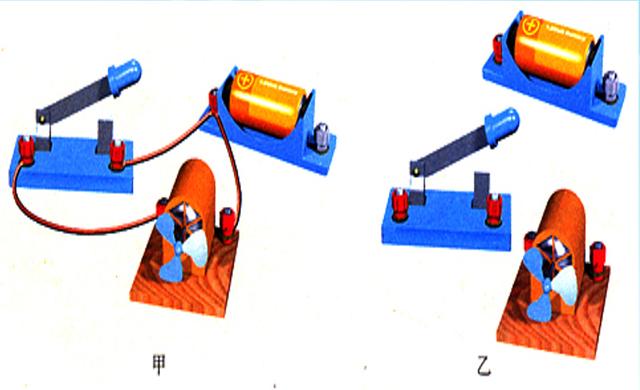

下面图甲画的是某人连接的电路。小电动机能转吗？在图乙中连接正确的电路并画出电路图和电流方向。

你学到了什么？

电流：电荷的______形成了电流，______移动方向为电流方向，______移动方向与电流方向相反

电路中形成持续电流的条件：

（1）有______。

（2）电路是______路。

电路的基本组成部分（四个部分）

（1）电源 ——提供______。

（2）用电器 ——消耗______。

（3）开关 —— 控制电路的______。

（4）导线 —— 输送______。

电路可以分为______路、______路和______路。

课堂练习

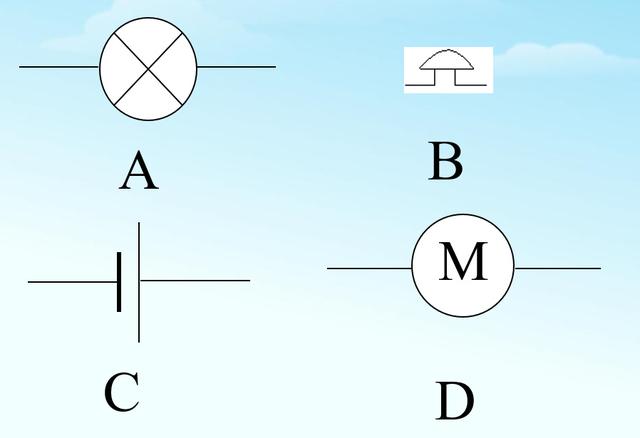

1、下图所示各电路元件为电路提供电能的是______，消耗 电能的是______。

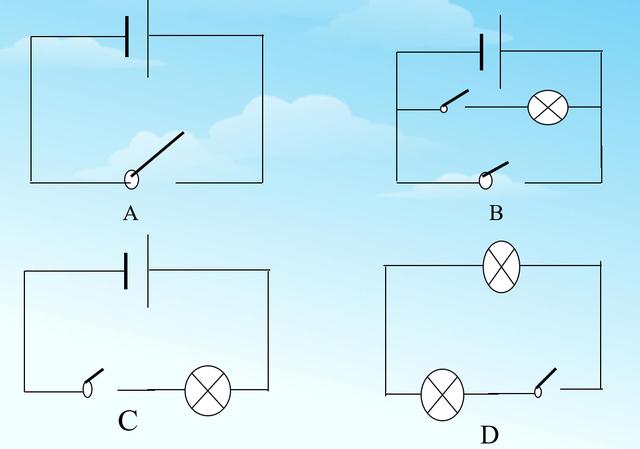

2、下面正确的电路图是（ ）。

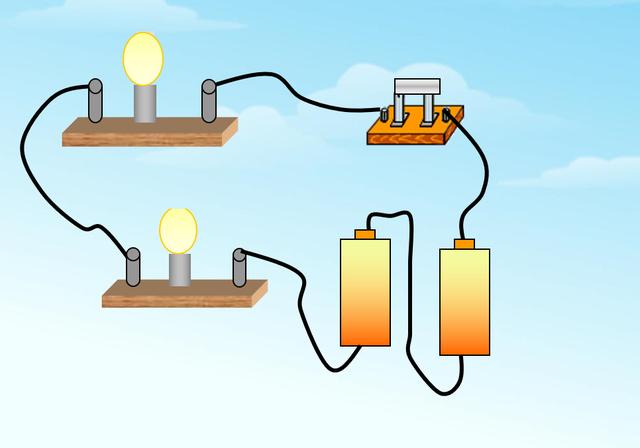

3、画出下面实物图的电路图。

4．下列几组材料中都属于导体的是：（ ）

A、铅笔芯、人体、纯水

B、金属、橡胶、汽油

C、盐水、银、碳棒

D、陶瓷、塑料、大地

答案：1、C ABD 2、C 4、C
