九年级物理《第十五章 串并联电路的电流规律》动图+预习

学习目标

1．会使用电流表测量串、并联电路中的电流，训练连接电路基本技巧。

2．知道串、并联电路的电流特点。

3．体会定量研究物理问题的基本方法——测量数据、分析归纳、得出结论。

核心考点：串、并联电路电流的规律.

一、串联电路的电流特点

串联电路的特点：

①只有一条电流路径；②开关控制整个电路；③用电器相互干扰。

实验一:探究串联电路的电流规律

1、提出问题：

串联电路中各点的电流之间有什么关系？

2、猜想或假设：

3、设计实验：

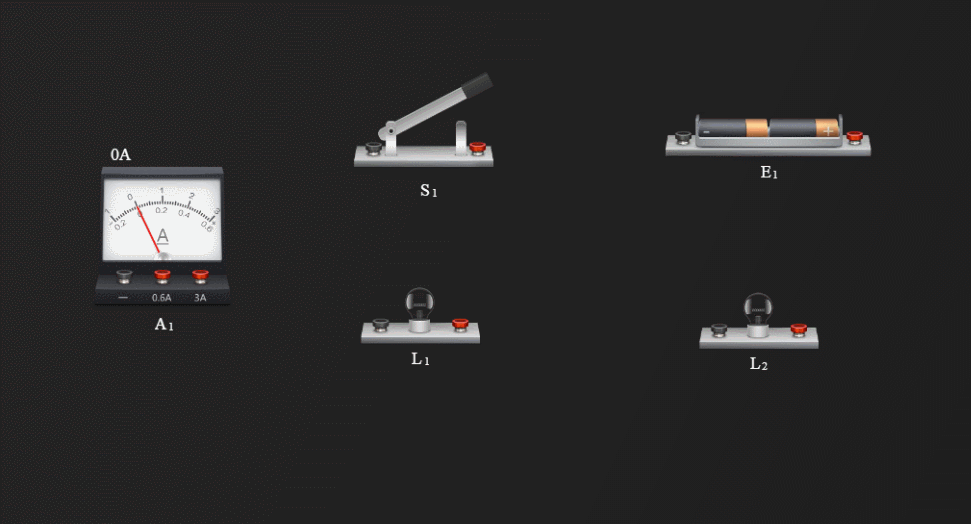

(1)实验器材:干电池、开关、两个灯泡、电流表、导线若干

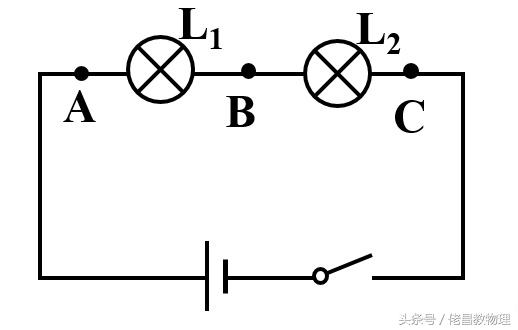

(2)实验电路图:

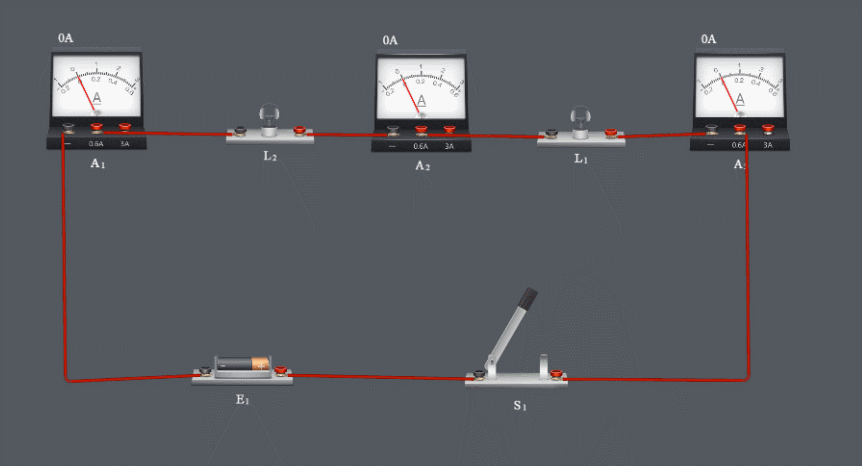

(3)实验步骤:

1．设计实验电路；

2．根据电路图连接电路；

3．进行测量，将测量数据记录在表格中；

4．换上另外两个规格不同的小灯泡，再次实验。

一、串联电路的电流特点

结论：串联电路中各处电流都相等。

表达式：I1=I2=I3

连接电路时要注意：

1.接线时要注意开关必须处于断开的状态；不要出现短路现象；

2.电流表要跟被测电路串联；

3.电流表的接线要正确：不得出现反接；

4.电流表的量程要选准；要进行试触；

5.读数时要认清量程和分度值；

二、并联电路电流的特点

并联电路的特点：

1、电流有两条以上路径，电流出现分与合；

2、各支路用电器独立工作、互不影响；

3、干路开关控制整个电路，支路开关控制所在的支路。

实验一:探究并联电路的电流规律

1、提出问题：

并联电路中各点的电流之间有什么关系？

2、猜想或假设：

3、设计实验：

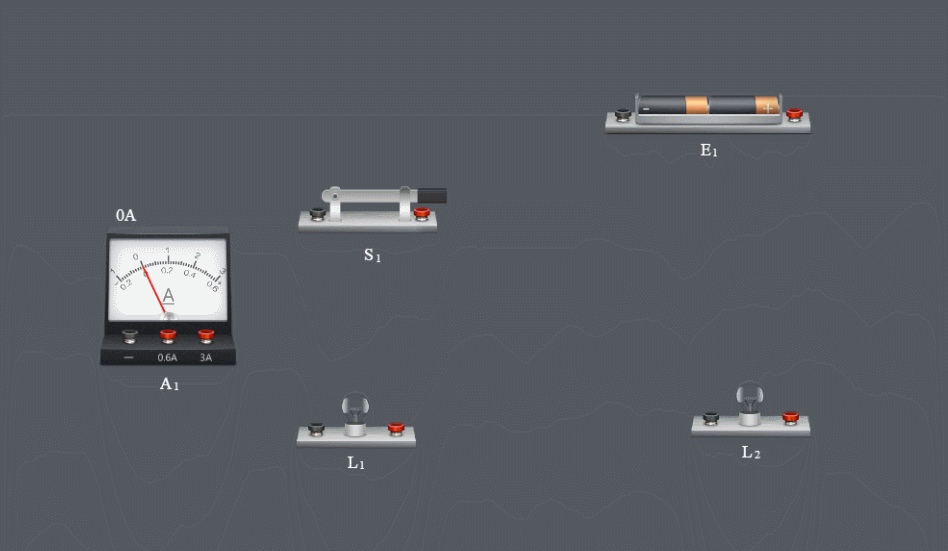

(1)实验器材:干电池、开关、两个灯泡、电流表、导线若干

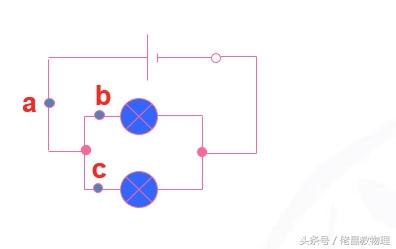

(2)实验电路图:

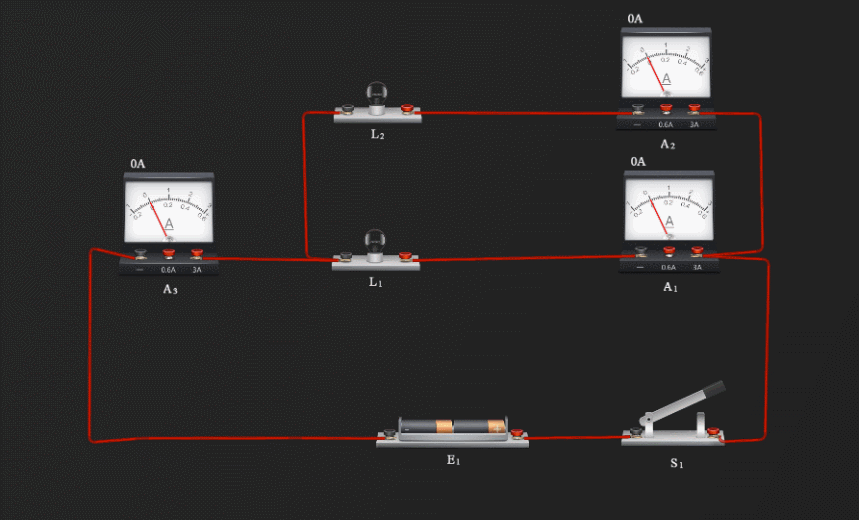

(3)实验步骤:

1．设计实验电路；

2．根据电路图连接电路；

3．进行测量，将测量数据记录在表格中；

二、并联电路的电流特点

结论:并联电路中干路电流等于各支路电流之和。

表达式： I =I1+I2

练一练

1．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。

2.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么[ ]

A．L1中的电流较大

B．L2中的电流较大

C．L1和L2中的电流是相等的

D．由于灯的亮暗不同，故无法比较电流大小

答案: 1、0.2A 0.2A 2、C

本文作者： 佬昌教物理
