电容补偿柜

一、什么是电容补偿？

电容补偿就是无功补偿或者功率因数补偿。电力系统的用电设备在使用时会产生无功功率，而且通常是电感性的，它会使电源的容量使用效率降低，而通过在系统中适当地增加电容的方式就可以得以改善。电力电容补偿也称功率因数补偿。

功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。

二、电容补偿柜的作用

提高负载功率因数，降低无功功率，提高供电设备的效率；降低网损，节约能源；增加电网传输容量，提高稳定极限。

三、电容柜工作原理及组成

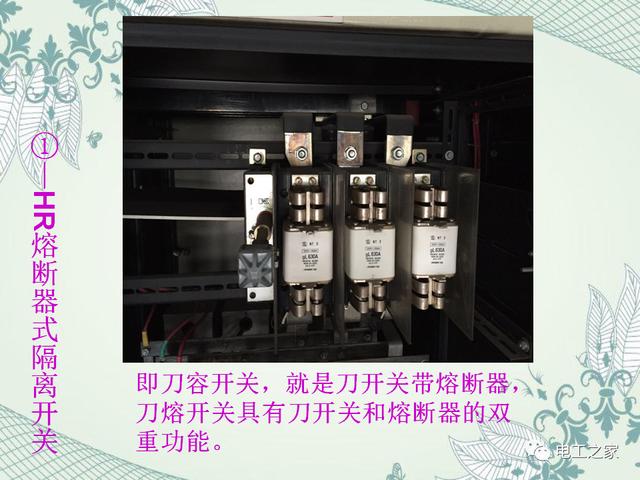

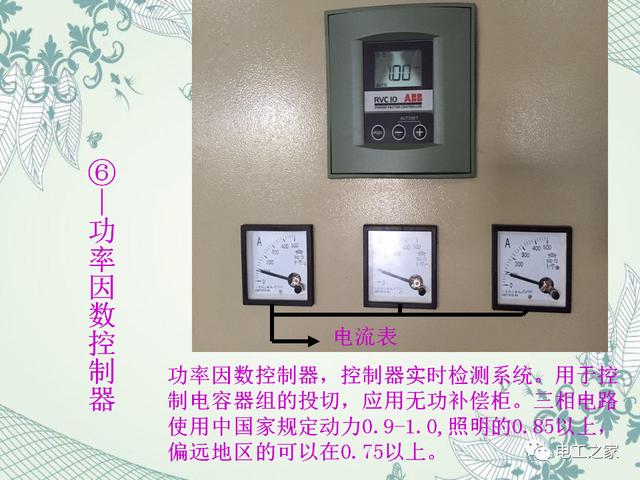

它是指合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。

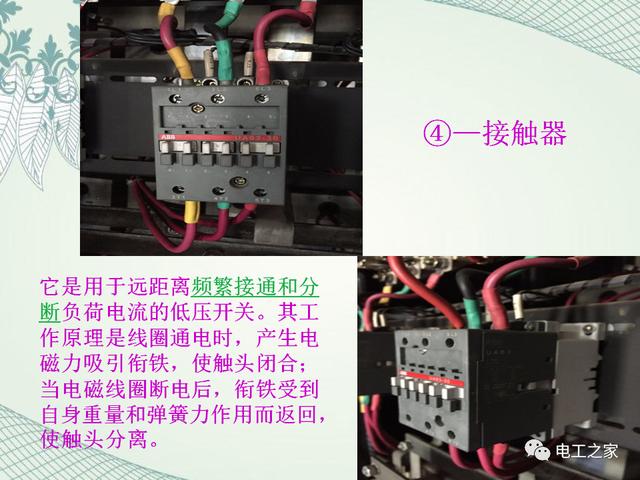

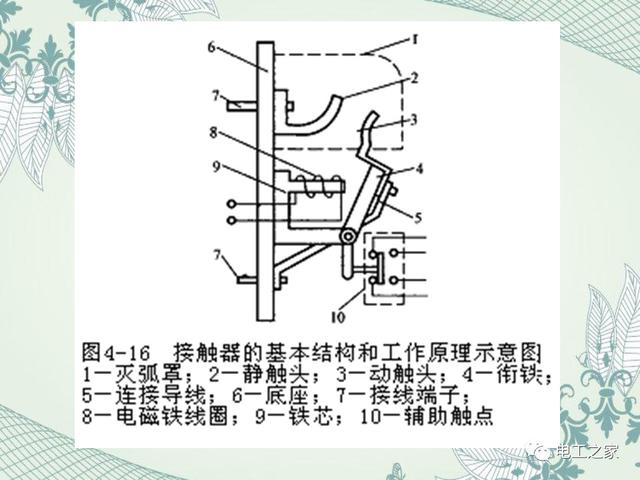

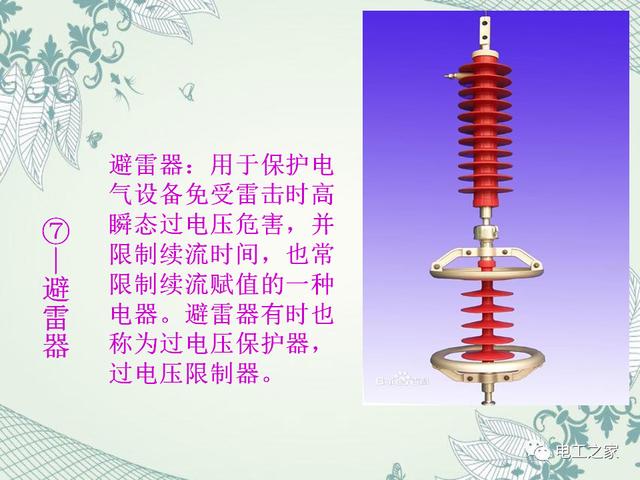

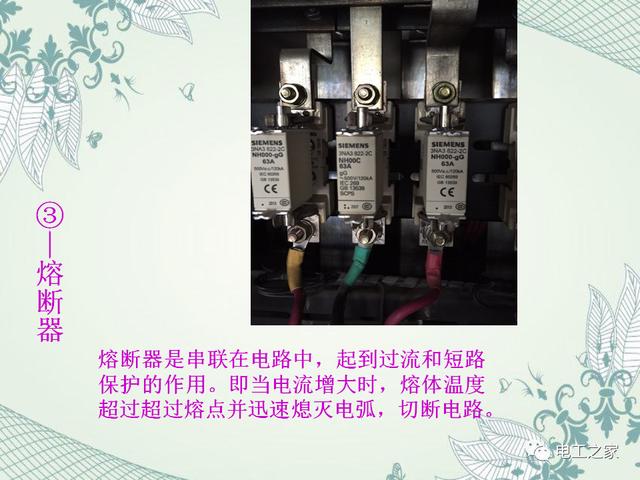

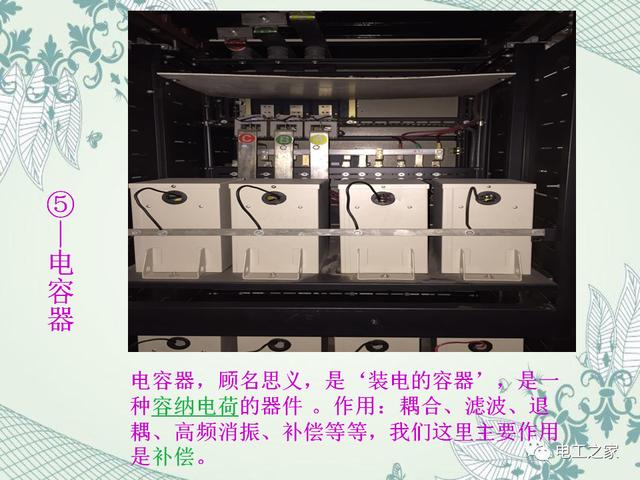

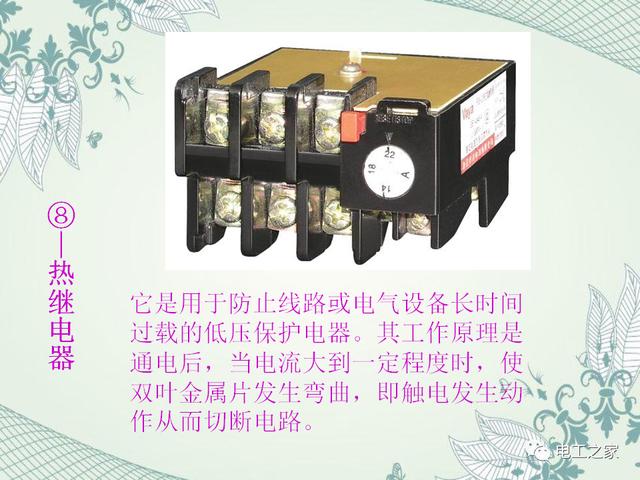

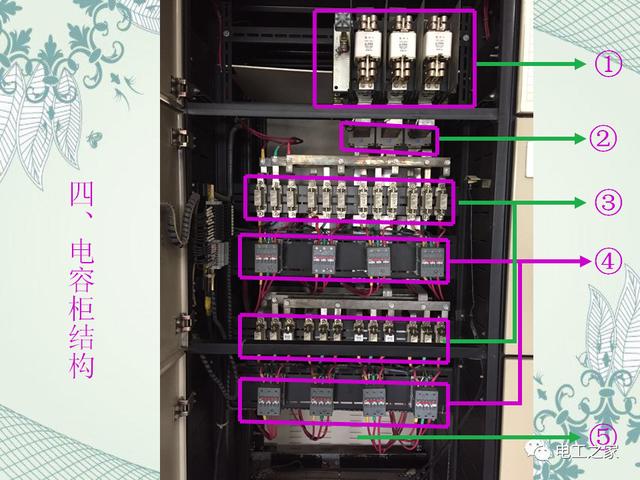

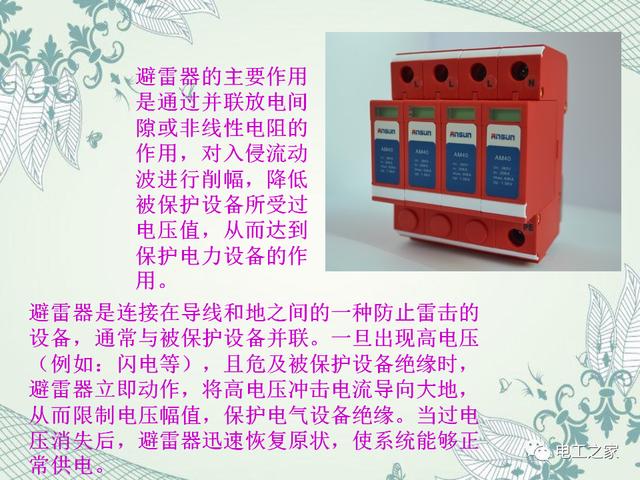

一般来说，电容补偿柜由柜壳、母线、隔离开、容断器、接触器、热继电器、电容器、避雷器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。
