电源VCC、VSS、VDD、VEE、VPP、Vddf标号的区别

电源VCC、VSS、VDD、VEE、VPP、Vddf标号的区别：

VCC、VSS、VDD、VEE、VPP、Vddf 是什么？他们有什么区别？

一、解释

VCC：C=circuit 表示电路的意思，即接入电路的电压；

VDD：D=device表示器件的意思，即器件内部的工作电压；

VEE：发射极电源电压，Emitter Voltage，一般用于ECL，电路的负电源电压.

VSS：S=series 表示公共连接的意思，通常是指电路公共接地端电压。

VPP：不同芯片对Vpp的定义稍有不同,比如电压峰峰值,单片机中Vpp多数定义为编程电压

Vddf：Vddf为Flash(闪存)供电的外部电压

二、说明

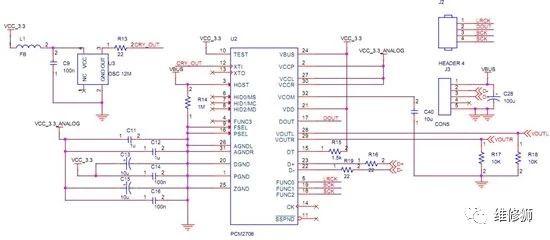

1、对于数字电路来说，VCC是电路的供电电压，VDD是芯片的工作电压（通常Vcc>Vdd），VSS是接地点。

2、有些IC既有VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。

3、在场效应管（或COMS器件）中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。

4、一般来说VCC=模拟电源，VDD=数字电源，VSS=数字地，VEE=负电源

另外一种解释：Vcc和Vee出现在双极型晶体管电路中，和集电极(collector)发射极(emitter)有关，所以一正一负。

Vdd，Vss在MOS电路中出现，和漏级(Drain)，源极(Source)有关，也是一正一负。

Vcc和Vdd是器件的电源端。Vcc是双极器件的正，Vdd多半是单级器件的正。下标可以理解为NPN晶体管的集电极C，和PMOSorNMOS场效应管的漏极D。同样你可在电路图中看见Vee和Vss，含义一样。因为主流芯片结构是硅NPN所以Vcc通常是正。如果用PNP结构Vcc就为负了。荐义选用芯片时一定要看清电气参数。

Vcc来源于集电极电源电压，CollectorVoltage，一般用于双极型晶体管，PNP管时为负电源电压，有时也标成-Vcc，NPN管时为正电压。

Vdd来源于漏极电源电压，DrainVoltage，于MOS晶体管电路。一般指正电源。

因为很少单独用PMOS晶体管，所以在CMOS电路中Vdd经常接在PMOS管的源极上。

Vss源极电源电压，在CMOS电路中指负电源，在单电源时指零伏或接地。

Vee发射极电源电压，EmitterVoltage，一般用于ECL电路的负电源电压.+Vbb基极电源电压，用于双极晶体管的共基电路。
