基础概念

1.故障分为断路(开路)和短路;

断路表现为:无法让电流通过,断路的地方无电流,在初中阶段如断开的电键、电压表也属于断路状态;断路状态也可以看成是电阻无限大;

短路表现为:该段电路对电流无阻碍作用,即电阻为零,在初中阶段如闭合的电键、电流表也属于短路状态,短路部分可看成导线。

2.电路分为简单电路、串联电路和并联电路。(双用电器的情况下存在双故障的可能)

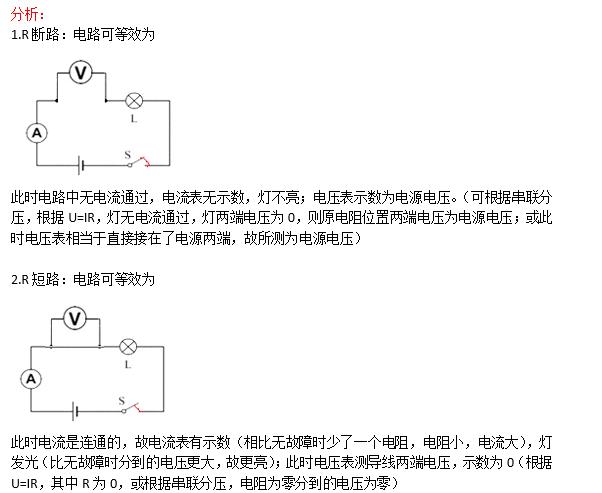

物理电路故障常考题基础分析,助力中考

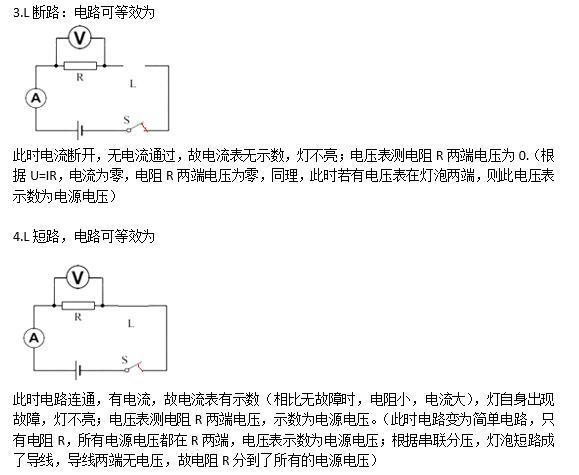

物理电路故障常考题基础分析,助力中考


物理电路故障常考题基础分析,助力中考


规律:1.灯亮说明等无故障且与灯泡串联的用电器未断路,即故障一定是与灯泡串联的用电器短路;

2.电流表有示数说明电路中无断路,属于短路故障;

电流表无示数说明电路中无电流,即断路;

3.电压表有示数:电压表测量的对象断路或电压表不测的地方短路;(内断外短且电压表有示数时电压表的两个接线柱与电源正负极之间分别都不会出现断路)

电压表无示数:电压表测量的对象短路或电压表不测的地方断路。(内短外断)

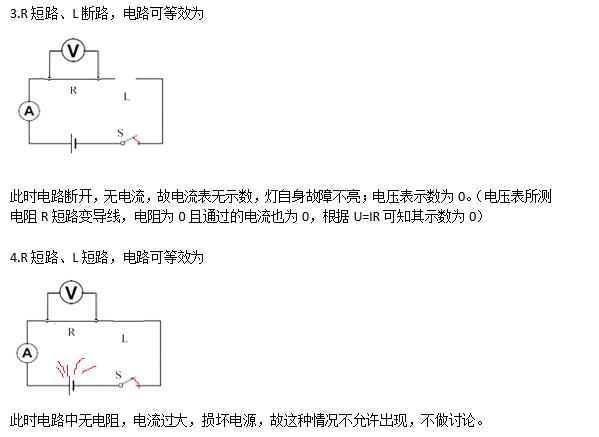

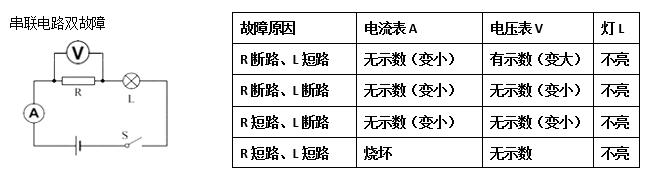

物理电路故障常考题基础分析,助力中考

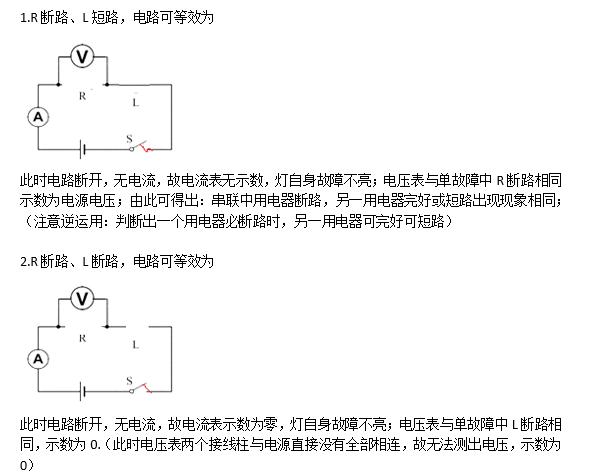

物理电路故障常考题基础分析,助力中考


物理电路故障常考题基础分析,助力中考


规律:1.不得出现同时短路的情况;

2.双故障在单故障的基础上进行讨论,可利用叠加法或分类讨论。
