初中物理考点：电路变化计算题

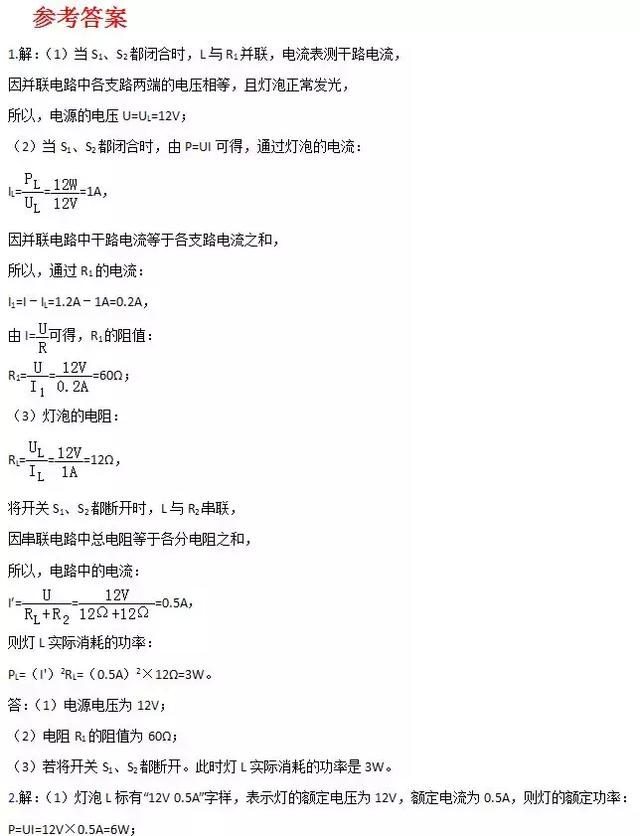

1．如图所示的电路中，电源电压保持不变，灯L标有“12V 12W”的字样，R2=12Ω，当S1、S2都闭合时。电流表示数为1.2A．这时灯L正常发光（忽略温度对灯丝电阻的影响），求：

（1）电源电压；

（2）电阻R1的阻值；

（3）若将开关S1、S2都断开。此时灯L实际消耗的功率是多少？

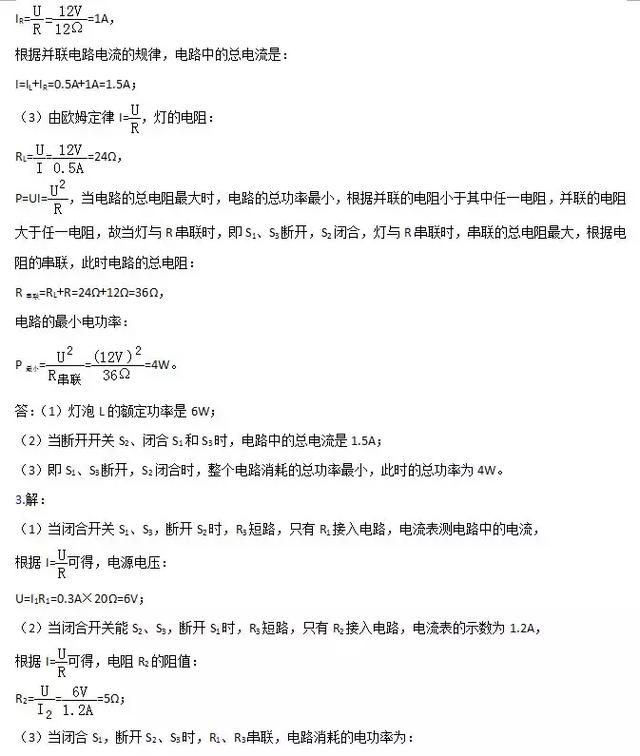

2．如图所示电路，电源电压恒为12V，定值电阻R为12Ω，灯泡L标有“12V 0.5A”字样，假设灯丝电阻不随温度的变化而变化，求：

（1）灯泡L的额定功率是多少？

（2）当断开开关S2、闭合S1和S3时，电路中的总电流是多少？

（3）开关S1、S2、S3分别处于什么状态时，整个电路消耗的总功率最小？此时的总功率为多少？

3．如图所示的电路，电源电压保持不变，R1=20Ω，当闭合开关S1、S3，断开S2时，电流表的示数为0.3A，当闭合开关能S2、S3，断开S1时，电流表的示数为1.2A。

（1）求电源电压；

（2）求电阻R2的阻值；

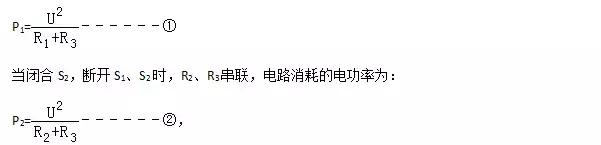

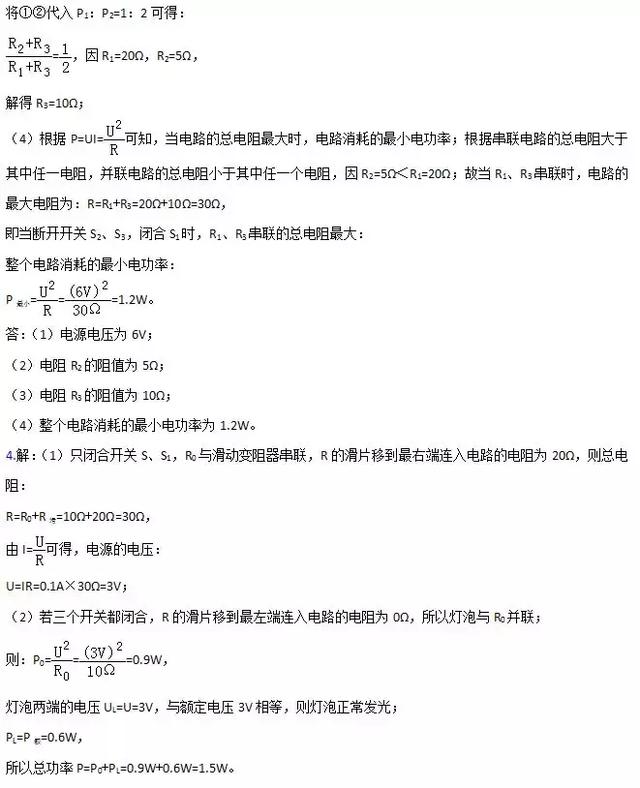

（3）当闭合S1，断开S2、S3时，电路消耗的电功率为P1；当闭合S2，断开S1、S3时，电路消耗的电功率为P2，且P1：P2=1：2，求电阻R3的阻值；

（4）求整个电路消耗的最小电功率。

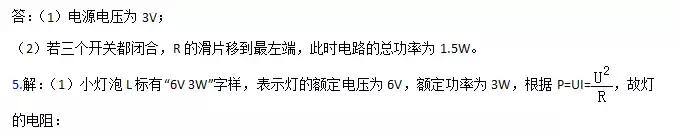

4．如图所示，定值电阻R0=10Ω，滑动变阻器R的最大阻值为20Ω，灯泡L上标有“3V 0.6W”的字样。只闭合开关S、S1，并把R的滑片移到最右端，电流表的示数为0.1A。

（1）电源电压为多少？

（2）若三个开关都闭合，R的滑片移到最左端，此时电路的总功率为多少？

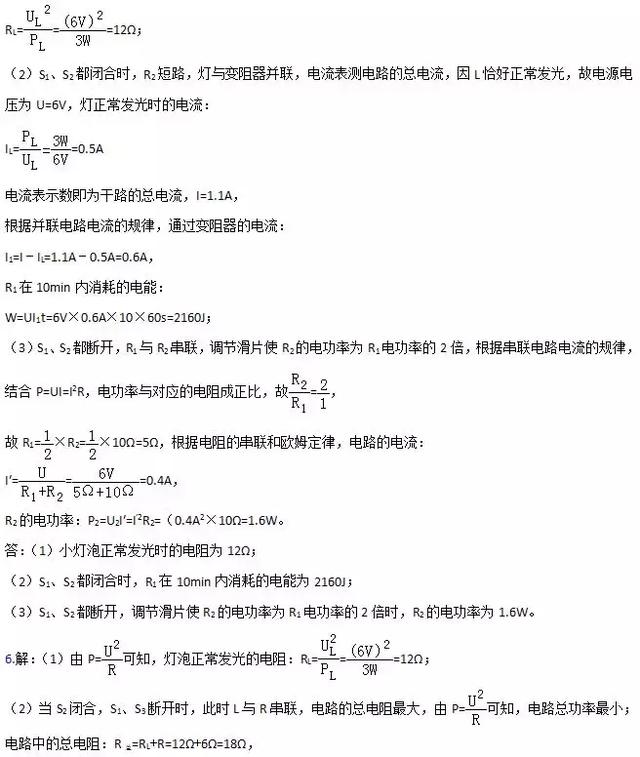

5．如图，电源电压恒定，小灯泡L标有“6V 3W”字样，定值电阻R2的阻值为10Ω，R1为滑动变阻器，开关S1、S2都闭合时，L恰好正常发光，电流表示数为1.1A．求：

（1）小灯泡正常发光时的电阻；

（2）S1、S2都闭合时，R1在10min内消耗的电能；

（3）S1、S2都断开，调节滑片使R2的电功率为R1电功率的2倍时，R2的电功率。

6．如图，电源电压恒为6V，定值电阻R为6Ω，灯泡L标有“6V3W”字样，灯丝电阻不变，求：

（1）灯泡L正常发光的电阻是多少？

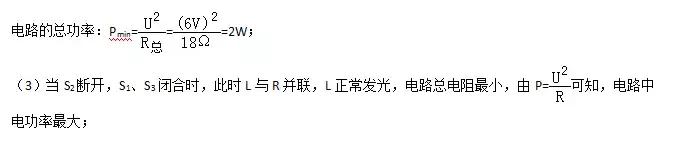

（2）开关S1、S2、S3分别在什么状态时，整个电路中消耗的总功率最小？最小功率是多少？

（3）开关S1、S2、S3分别在什么状态时，整个电路中消耗的总功率最大？最大功率是多少？

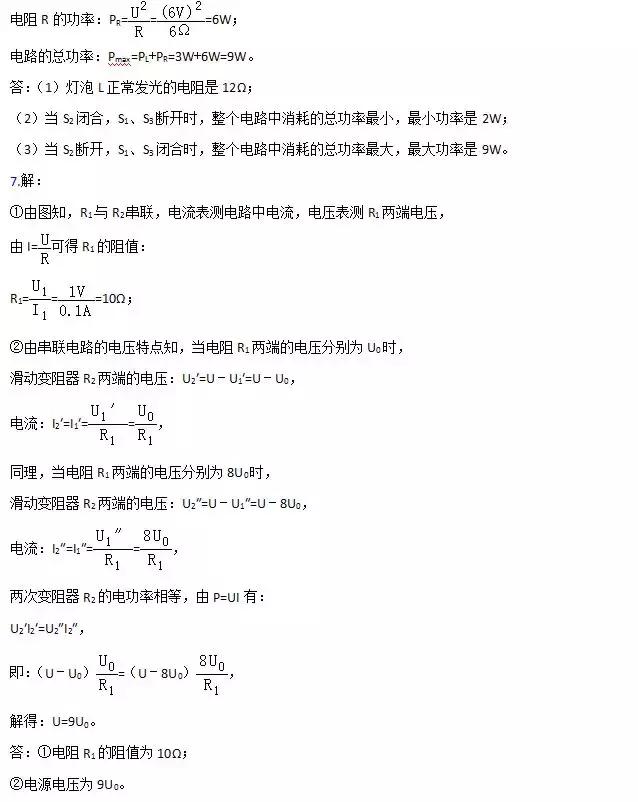

7．在如图所示的电路中，电源电压保持不变。闭合电键S后，电压表的示数为1伏，电流表的示数为0.1安。

①求电阻R1的阻值。

②在移动变阻器R2滑片P的过程中，当电阻R1两端的电压分别为U0、8U0时，变阻器R2的电功率相等，求电源电压U。

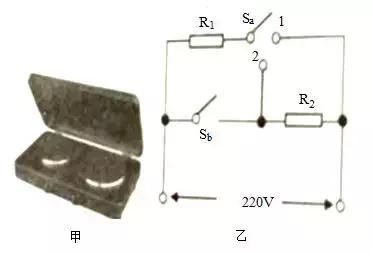

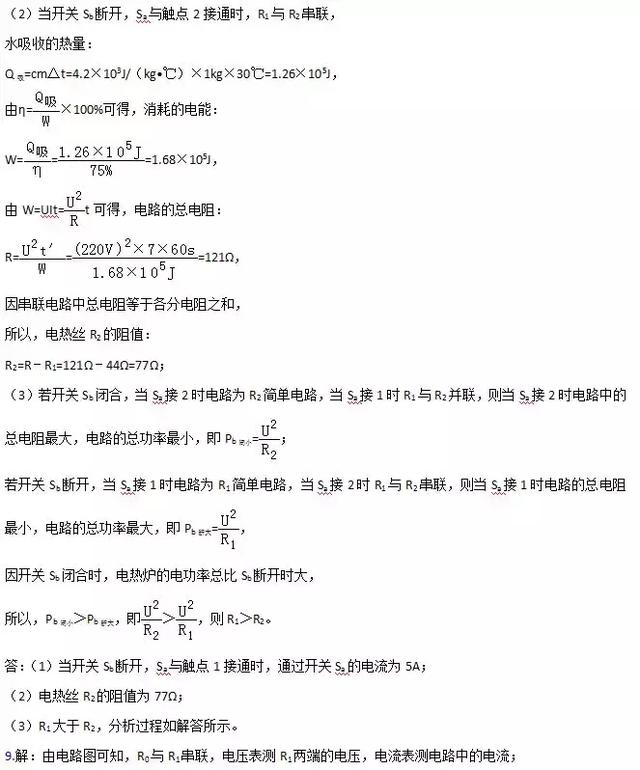

8．如图甲是某型号的电热炉，图乙是其电路结构简图，通过控制档位开关Sa、Sb可以获得四档加热功率，已知电阻丝R1的阻值为44Ω，不计温度对R1、R2阻值的影响。

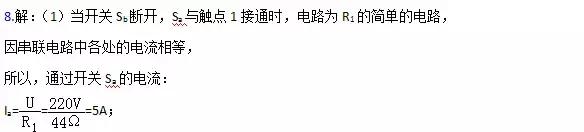

（1）当开关Sb断开，Sa与触点1接通时，求通过开关Sa的电流；

（2）当开关Sb断开，Sa与触点2接通时，电热炉对1kg水加热7min，水温升高30℃，求电热丝R2的阻值。已知消耗的电能有75%被水吸收，水的比热容为4.2×103J/（k•℃）

（3）若开关Sb闭合时，电热炉的电功率总比Sb断开时大，请比较R1、R2阻值的大小关系，并写出分析过程。

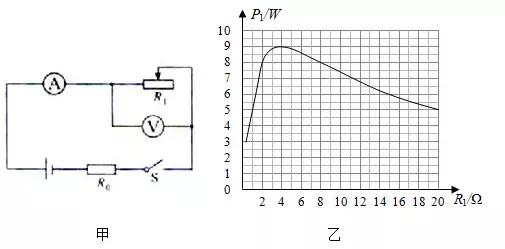

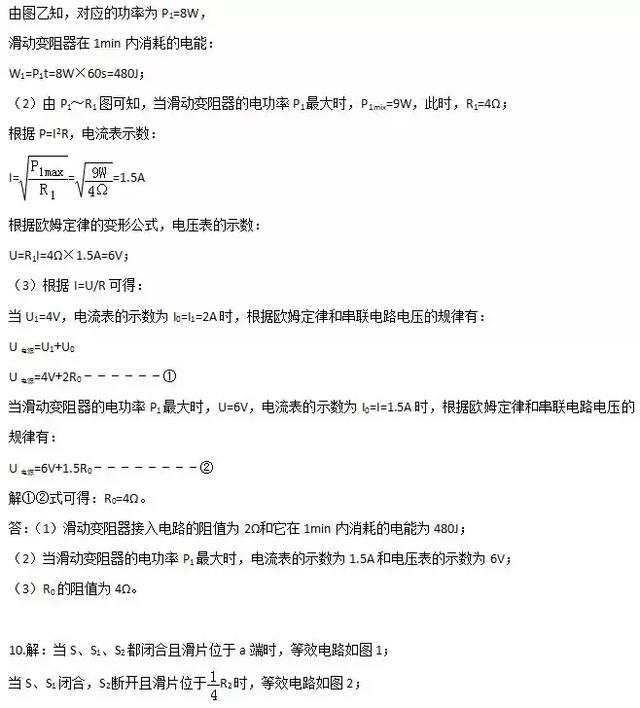

9．如图甲所示的电路，电源电压保持不变，R0为定值电阻。当滑动变阻器的滑片移动时，滑动变阻器的电功率P1随其接入电路的阻值R1的变化图象如图乙所示。求：

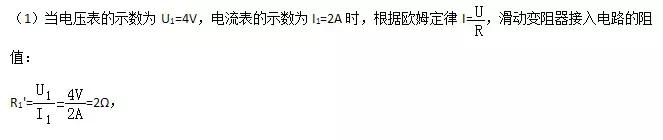

（1）当电压表的示数为4V，电流表的示数为2A时，滑动变阻器接入电路的阻值和它在1min内消耗的电能；

（2）当滑动变阻器的电功率P1最大时，电流表和电压表的示数；

（3）R0的阻值。

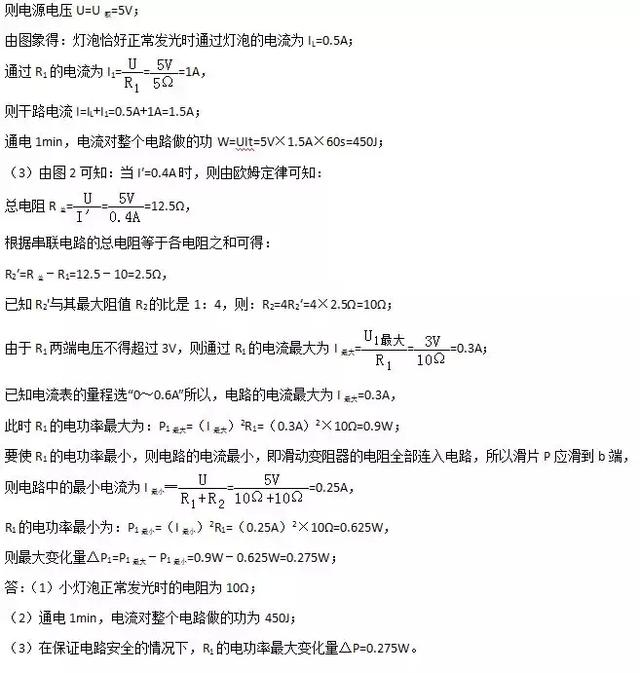

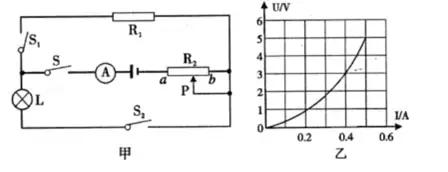

10．如图甲所示电路，电源电压保持不变，标有“5V 2.5W”的小灯泡L两端的电压和通过它的电流关系如图乙所示，定值电阻R1=5Ω，滑动变阻器上标有“0.5A”字样。当开关S、S1、S2都闭合且滑动变阻器的滑片P位于a端时，小灯泡恰好正常发光；当S、S2闭合，S1断开，移动滑动变阻器的滑片P到某一位置时，电流表的示数是0.4A，此时滑动变阻器接入电路的阻值R2'与其最大阻值R2的比是1：4．求：

（1）小灯泡正常发光时的电阻；

（2）当开关S、S1、S2都闭合且滑动变阻器的滑片P位于a端时，通电1min，电流对整个电路做的功；

（3）当开关S、S1闭合，S2断开，电流表量程选“0～0.6A”，R1两端电压不得超过3V．在保证电路安全的情况下，R1的电功率最大变化量△P。
