中考物理：《探究电路》的实验探究题

1.在探究“电流与电阻关系”的过程中。

(1)连接电路时,开关应处于_________(选填“断开”或“闭合”)状态。

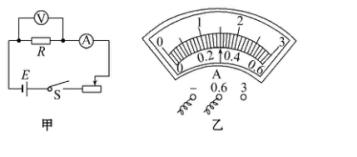

(2)小明按图甲连好电路后,闭合开关,移动滑动变阻器滑片,发现电流表无示数,电压表有示数,其原因可能是________(只填序号)。

A.电流表断路　　　

B.R断路　　　

C.R短路

(3)排除故障后,小明将5Ω的电阻接入电路,调节滑动变阻器,使电压表示数为1.5V,电流表示数(如图乙所示)为__________A。

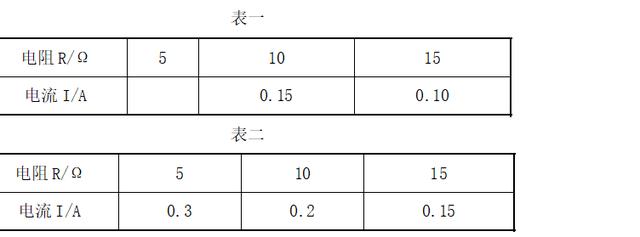

(4)小明再分别换接10Ω、15Ω的电阻,重复实验,得到表一中另两组数据。分析表一数据,可得出结论:保持电压不变时,导体中的电流跟导体的电阻成______比。

(5)小丽在做此实验时,每次只更换电阻,测得相应的电流值,如表二所示,根据表中数据,她无法得到与小明相同的结论,其原因是__________________________________________________________。

2.在测额定电压为2.5V小灯泡电阻的实验中:

(1)如图所示,荣荣同学所连接的电路存在错误,但只需改动一根导线,即可使电路连接正确。请你在应改动的导线上打“×”,并用笔画线代替导线在图中画出正确的接法。

(2)电路正确连接后,闭合开关,小灯泡不发光,电流表有示数,电压表几乎没有示数,出现这一故障的原因可能是____________________________________________________。

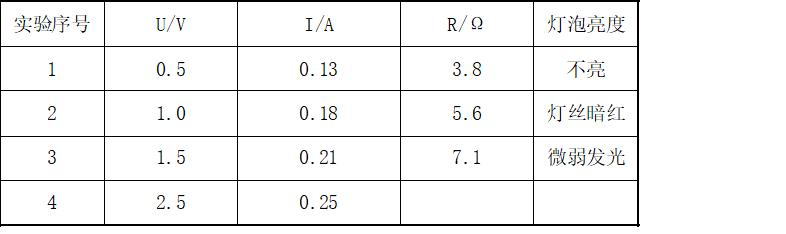

(3)排除故障后,荣荣同学进行了四次测量,并将部分实验数据和现象记录在下面的表格中,请你帮他将表中未填的数据和现象填写完整。

(4)荣荣同学分析以上实验数据,发现小灯泡的电阻值存在明显差异,原因可能是__________________________。

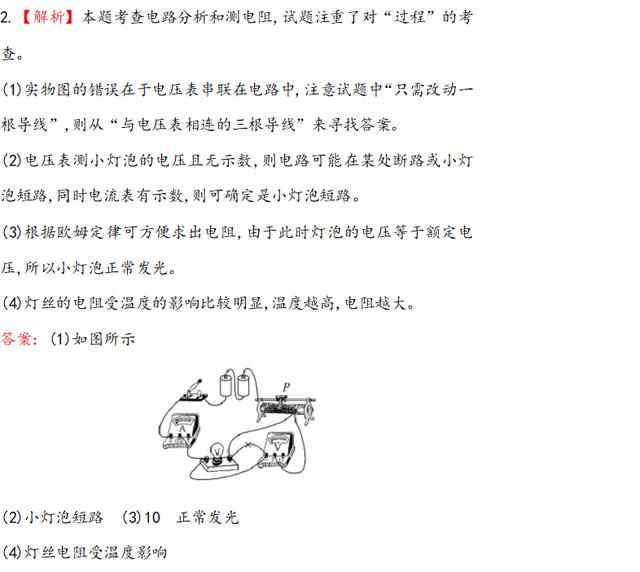

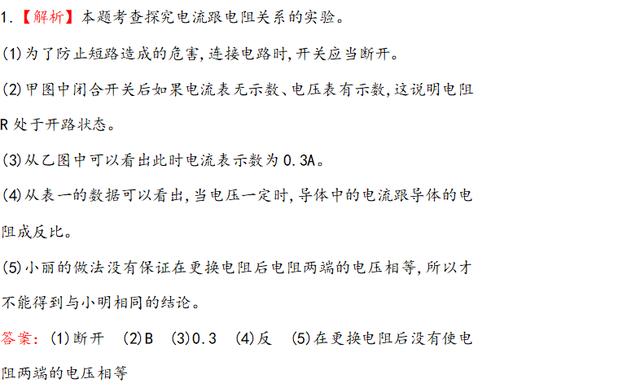

答案解析
