三.实验与探究（16题4分，18题（1）完成电路图2分，其他题每空1分，共26分）

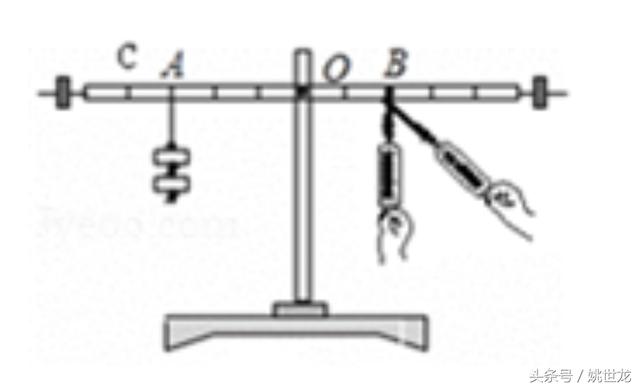

15.如题15图所示：（1）杠杆在水平位置平衡后，在左侧挂两个钩码，每个钩码重1N，在右端竖直向下拉弹簧测力计，使其在水平位置平衡所需拉力为F=___N；（2）当弹簧测力计处于斜拉位置时，若使杠杠在水平位置平衡且弹簧测力计示数仍为F，应将钩码向___移动适当距离。

题15图

16.小梦同学想验证一根通电直导线周围是否存在磁场，且磁场方向与电流方向有关（奥斯特实验）。（1）请你帮他写出必要的实验器材：________________（2）写出相应的实验步骤：________________

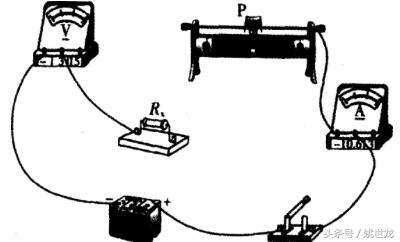

17.小梦在探究电流与电阻关系的实验中，所用器材如题图17所示，定值电阻Rx有5Ω、10Ω、15Ω各一只，已知电源电压恒为6V不变，滑动变阻器标有“1.5A20Ω”。

题17图

（1）请用笔画线代替导线，将题17图中实物图补充完整（导线不得交叉），且滑动变阻器的滑片Ｐ向右移时电流表的示数变大。

（2）实验过程中，小梦先将5Ω、10Ω电阻分别接入电路，移动滑片使电压表示数为2V，分别读出对应的电流表示数，再将15Ω电阻接入电路后，他应该移动滑片使电压表示数为____V，但实际不能达到这个数值，原因是________（答出一个即可）。

（3）实验结束后，同组的小明和小刚想测量额定电压为3.8V、电阻约为10Ω小灯泡的额定功率，小明说只需将上述电路中的____换成小灯泡，电压表使用0~15V量程做实验，但小刚说这样做会使实验结果误差较大，他的理由是______________ ；小刚说应该将电压表并联在滑动变阻器两端，调节滑片使电压表示数为____ V再读出电流表示数，但小明说这样实验更不易操作，他的理由是________________；小梦说只需按照小明的方法，但电压表仍用0~3V量程，调节滑片使电压表为2V，读出电流表示数，准确计算出小灯泡的电阻R后，取U=3.8V，用公式P=U²/R就可以计算出小灯泡的额定电功率；你认为小梦所说方法对吗？________理由是________________。

18.小梦用天平、烧杯、油性笔及足量的水（密度为1000kg/m3)测量一块鹅卵石的密度，实验步骤如下：

（1）将天平放在水平桌面上，调节_________使横粱稳定时指针在_________，表示天平平衡.该步骤明显错误之处是忘记了_________，应该及时纠正.

（2）用调好的天平分别测出鹅卵石的质量是：31.8g和空烧杯的质量是90g.

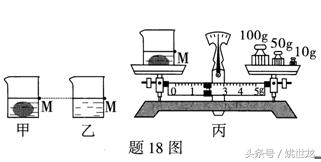

（3）如题18图甲所示，把鹅卵石轻轻放入烧杯中，往烧杯倒入适量的水，用油性笔在烧杯壁记下此时水面位置为M，然后放在天平左盘，如题18图丙所示，杯、水和鹅卵石的总质量为___g．此时杯中水的体积为____cm3．

（4）将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，如题18图乙所示，用天平测出杯和水的总质量为142g，此时杯中水的体积为____cm3．

（5）根据所测数据计算出鹅卵石的密度为_____kg／m3.

（6）小梦在第（4）步骤测量过程中，用镊子添加砝码并向右旋动平衡螺母，直到天平平衡，此错误操作将导致所测质量偏___，最终导致所测鹅卵石的密度偏___.在整理实验器材时发现，天平的左盘有一个缺角，则测量质量的结果_____（选填“偏大”、“偏小”或“仍然准确”）.

参考答案：

15.（1）3；（2）右。16.如题16答案图所示：（1）导线若干，小磁针一个，电源一个，开关一个，（滑动变阻器一个）。（2）1.将磁针放置在导线旁（导线南北放置），导线通电时磁针发生偏转。2.切断电流时，磁针又回到原位。3.改变电流方向，磁针向相反方向偏转。4.切断电流时，磁针又回到原位。

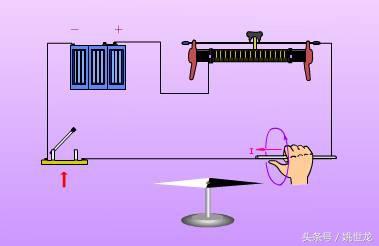

题16答案图

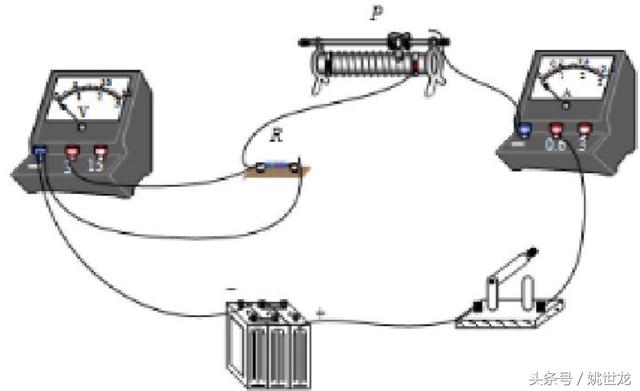

17.（1）

题17（1）答案图

（2）2；滑动变阻器的最大阻值太小（或15Ω的电阻太大或电源电压太高或2V电压太低）.（3）定值电阻Rx；不能在电压表上准确读出3.8V；2.2；开始操作时不易确定滑片的位置；不对；因为灯丝电阻随温度变化而变化，灯丝在不同电压下温度不同，电阻不同。18.（1）平衡螺母；分度盘中央；把游码拨至标尺零刻线处；（3）161.8；40；（4）52;(5)2650;(6)小；大；仍然准确
