复杂的混联电路

今天我们来学习混联电路中欧姆定律的应用

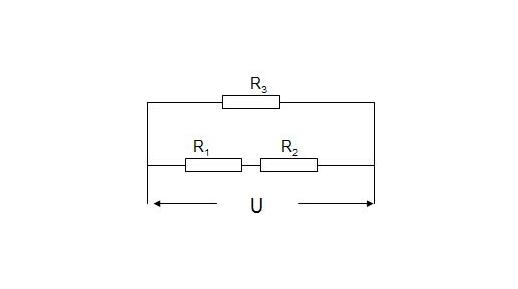

图1

第一类情况

这种电路，我们通过观察可以发现，既不是完全的并联，也不是完全的串联，这种情况下，我们可以把

这个部分，看成统一的整体，也就是把他们串联的总电阻，看成与R3是并联的关系，那么我们可以发现，根据上次我们分享的并联和串联电路的基本规律，我们知道R3的电压等于R1与R2的电压之和，等于电源电压，这时，关于R3的所有信息我们就一目了然了，那么R1R2的我们要根据昨天我们分享的串联电路分压的关系，进行求解，这时，这个电路的所有信息就清楚了。

图2

第二类情况

这种电路，我们通过观察可以发现，既不是完全的并联，也不是完全的串联，这种情况下，我们可以把

这个部分，看成统一的整体，也就是把他们并联的总电阻，看成与R1是串联的关系，那么我们可以发现，根据并联和串联电路的基本规律，我们知道R2和R3的电压相等，并且R加上R2的电压等于电源电压，我们可以根据并联电路求电阻的公式，求出电阻，并且他们的总电阻，与R1串联，根据串联电路的分压关系，这样，我们就把每个电阻的全部信息都求解出来了。
