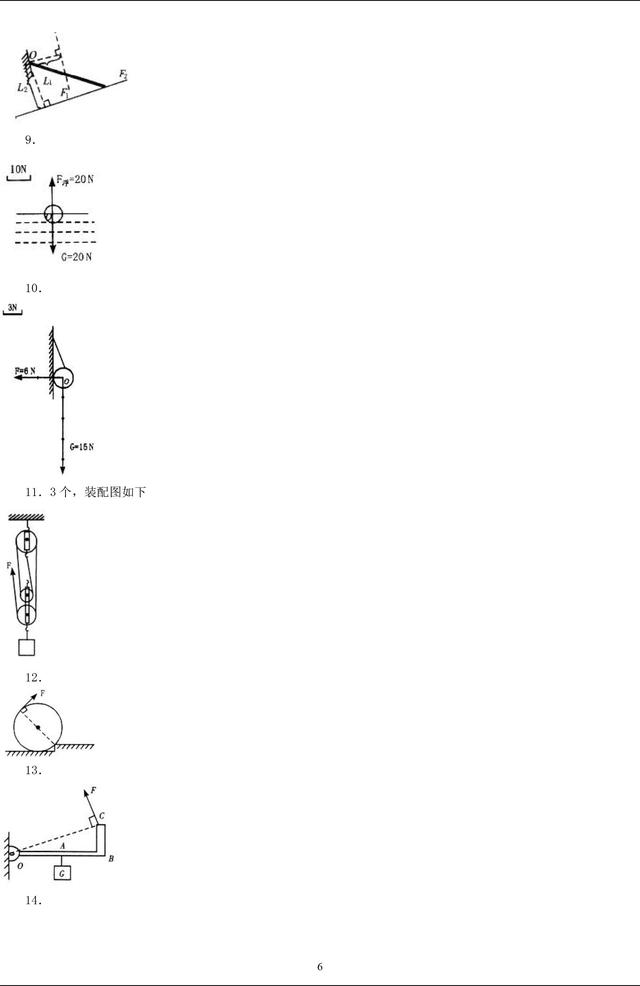

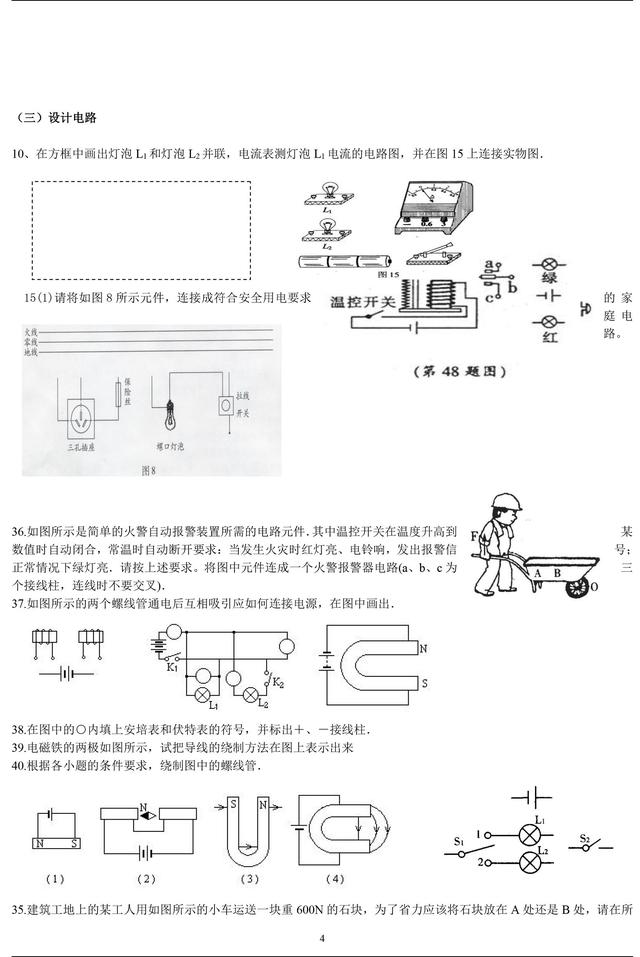

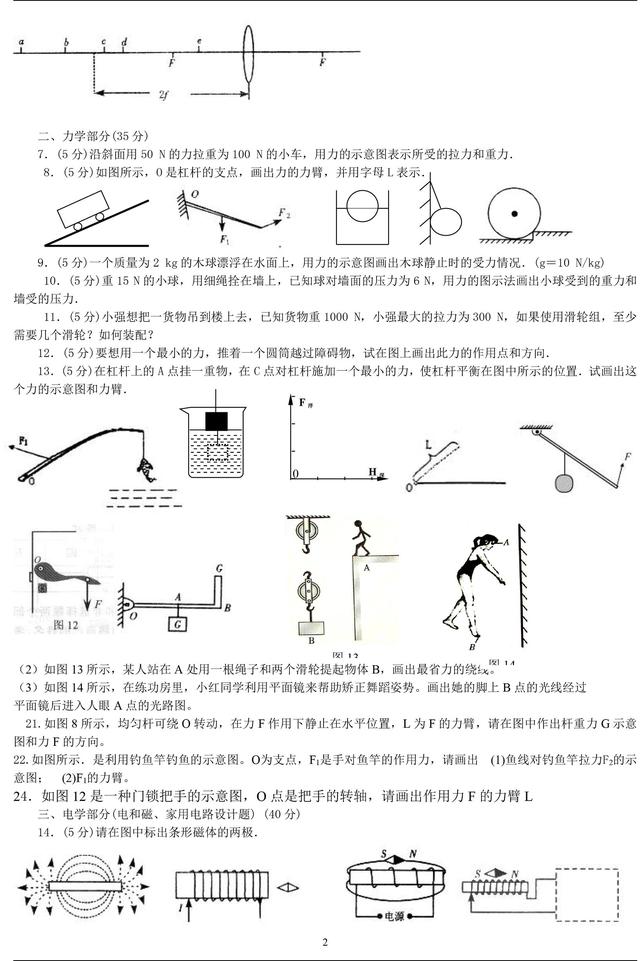

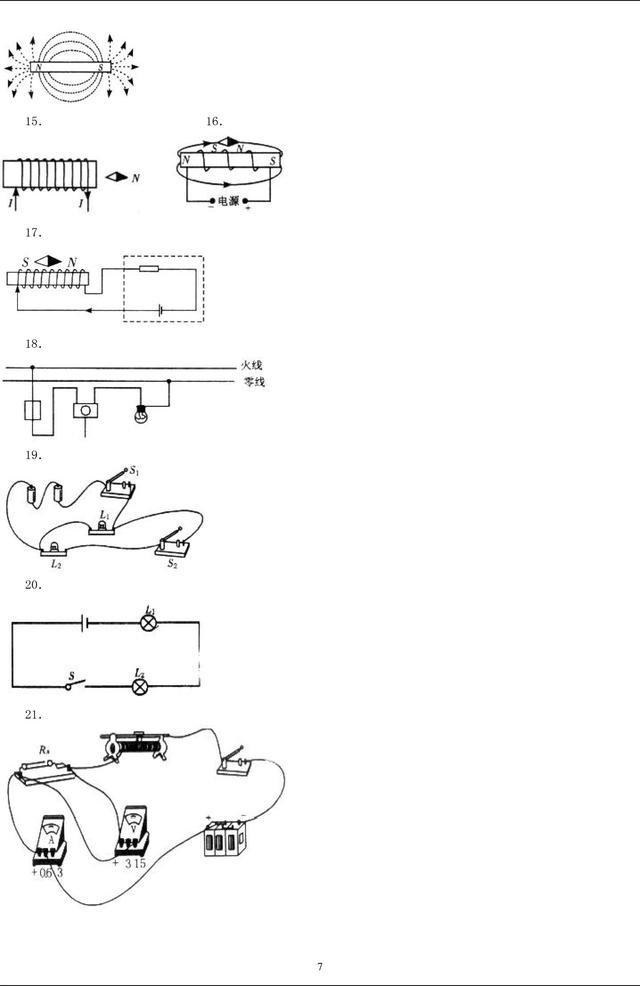

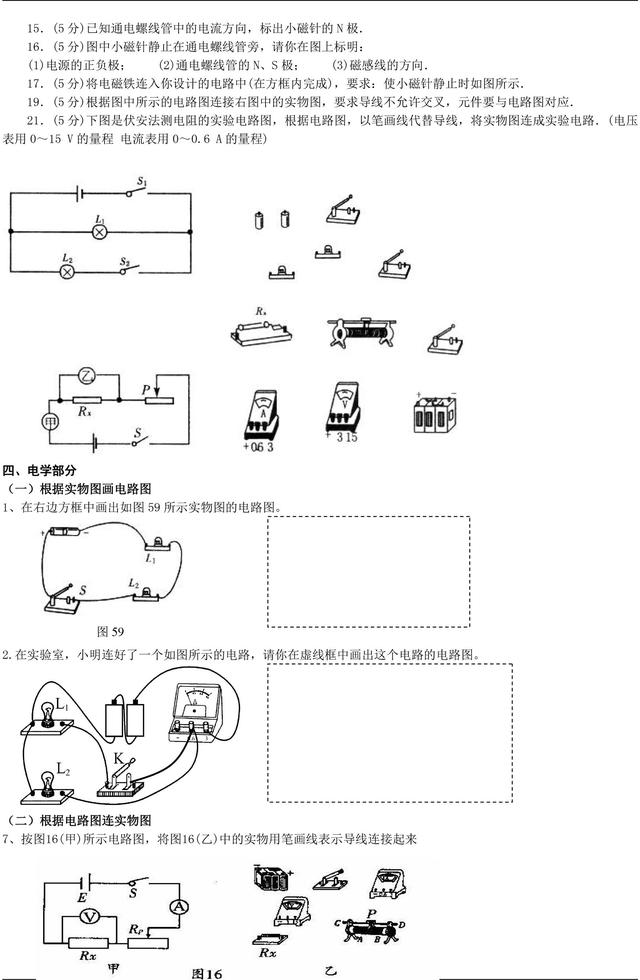

中考物理专题训练作图题

　一、光学部分(25分)

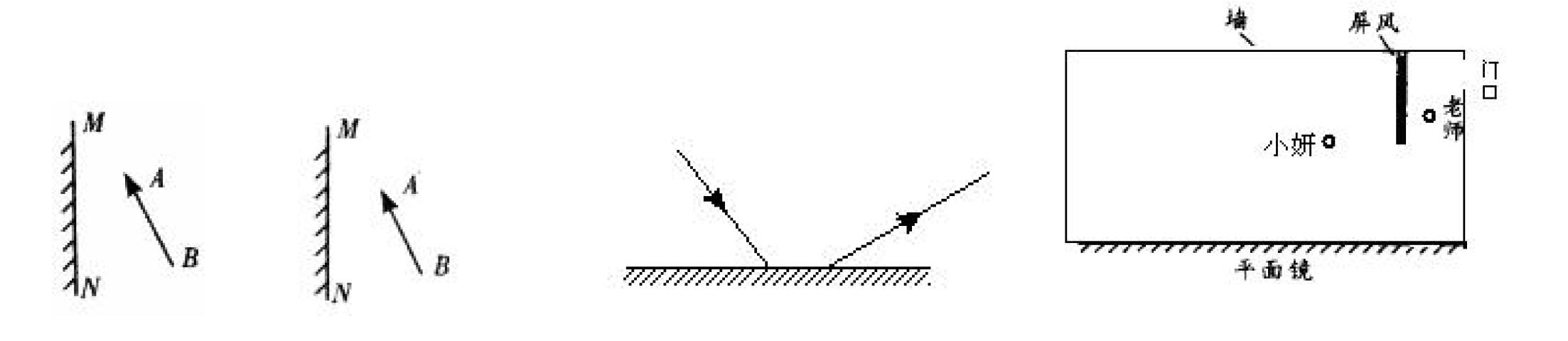

1．(4分)物体AB放在平面镜前，AB的像．　

2．(3分)物体AB放在平面镜前，画出能看到AB像的范围．

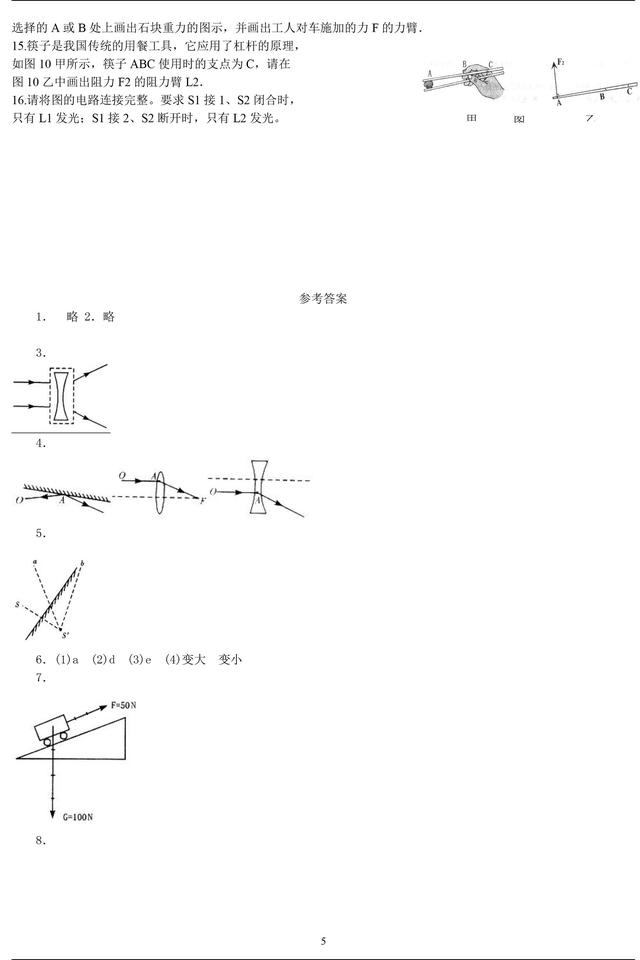

3.如图是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S和像点S′．

4. 舞蹈教室有一面非常大的平面镜，如图。小妍同学在教室内排练舞蹈，当老师从外面进入到图示位置时，即使隔着木屏风，她也能从平面镜看到小妍，请作出成像光路图（老师和小妍的位置用Ｏ表示）

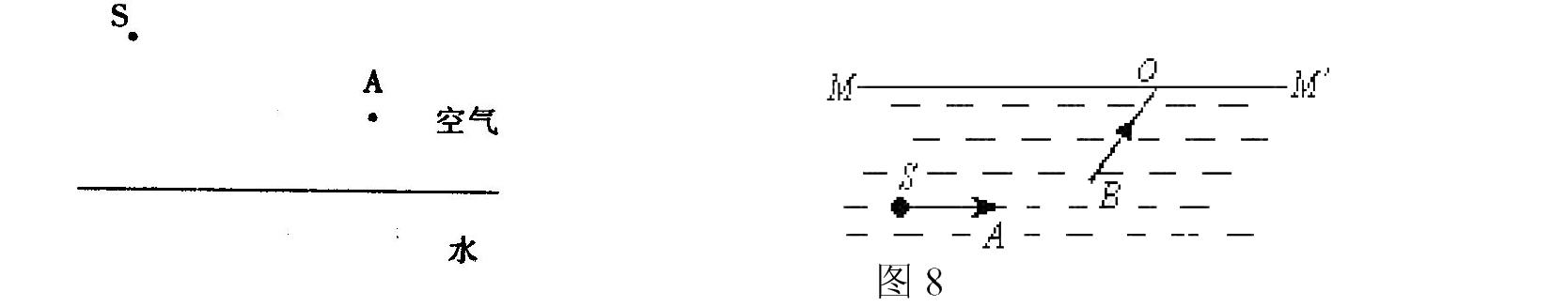

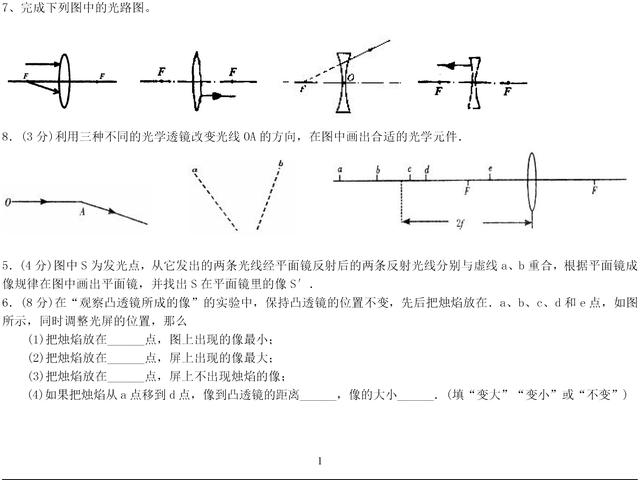

5、如图，由发光点S发出的光射到水面上，同时发生反射和折射，反射光线经过A点，试在图中画出入射光线、反射光线和折射光线

6. 如图8所示，MM′为空气与水的界面，设水下装有一盏电灯S，射出的一条光线SA，经平面镜反射后沿BO方向射到界面上的O点，再从O点射出水面。请你在图8中画出平面镜的准确位置和光线射出水面后在空气中传播的大致方向。
