怎样解答中考物理电学电路故障题？

对电路故障进行分析，同学们往往感到无从下手，究其原因主要有三个方面：一是没有搞清楚电路故障都有哪些情况；二是没有掌握对此类问题的分析方法；三是不知道电路出现断路和短路后会产生哪些现象。

针对以上存在的问题，我们要首先搞明白以下问题：

1、 电路故障可能原因有两个：一是电路某处开路，二是电路某处被短路。

2、 把常见电路图和现象对应起来，也就是给你一幅图，你要会说出存在的现象，或者根据现象你能想起对应的图。

（1）下图中，电压表测量一段导线的电压，电压表的示数是多少？

电压表测量一段导线的电压，即电压表被短路，或者电压表的示数为0；

反之，假如在一个题目中，已知电压表的示数为0，我们要考虑电压表被短路。

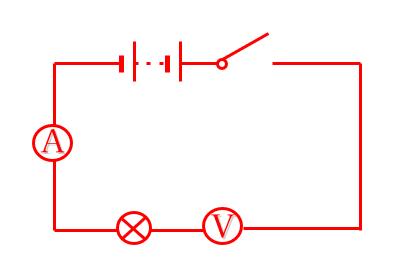

（2）下图中，开关闭合以后，会出现什么现象？

现象：电压表测电源电压（电压表有示数，电压表有明显的偏转），电流表没有示数，小灯泡不亮。有的同学会有这样的疑问，为什么会是上面的现象呢，我们可以从欧姆定律和电功率的角度来解释，最好自己连接一下图示电路，连接好之后，闭合开关，亲自观察一下出现的现象。

反之，如果在题目中已知：电压表测电源电压（电压表有示数，电压表有明显的偏转），电流表没有示数，小灯泡不亮时，我们要立刻想到这幅图。

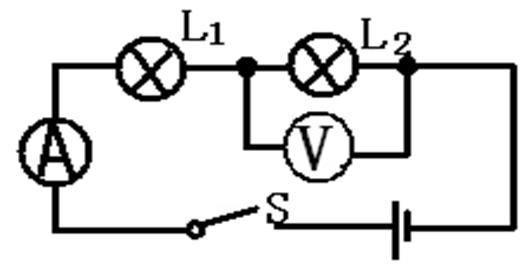

（3）在下面的电路中，L1和L2分别是短路或断路时，会出现哪些现象？实际测量一下看看。

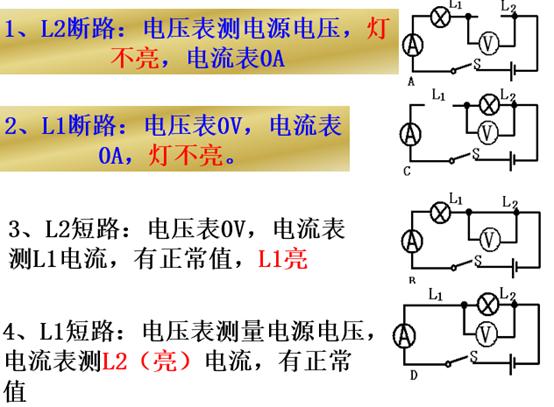

各种现象如图所示：

反之，根据上述现象，你要立刻想到哪个灯短路或者短路。

根据以上可以总结：

当两灯串联时，

若两灯都不亮，发生的一定是断路，若电压表有示数，发生断路的是与电压表并联的灯，若电压表没有示数，发生断路的是另外一盏灯。

若一个灯亮，一个灯不亮，则发生的一定是短路，若电压表无示数，发生短路的是与电压表并联的那盏灯，若电压表有示数，发生短路的是另一盏灯。

3、以上结论仅仅在两灯串联时使用，如果电路不是两灯串联，怎么办呢，我介绍一个通用的方法，就是代入法，如果是选择题，就将ABCD四个选项分别代入题目中，判断一下哪个选项符合题目中的每一个已知条件，就选哪一个，特别注意，只要有一个条件不符合就不能选。这个方法是通用的，只要是电路故障题都可以使用。

电路故障问题实际上是图与现象的对应，已知图要知道现象，已知现象要想到对应的图；以上是我对电路故障问题的总结，建议该同学多练习，多总结，尽快克服这一难点。
