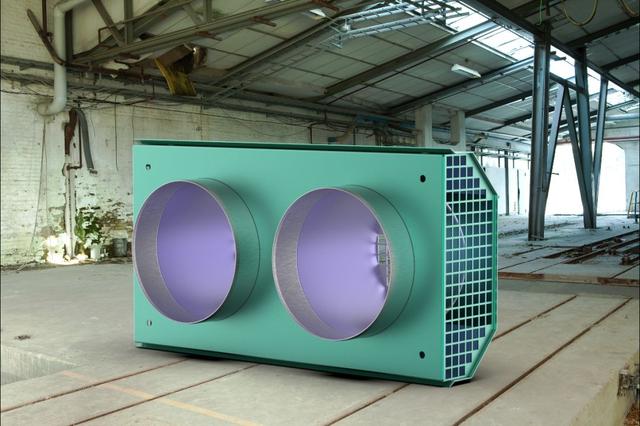

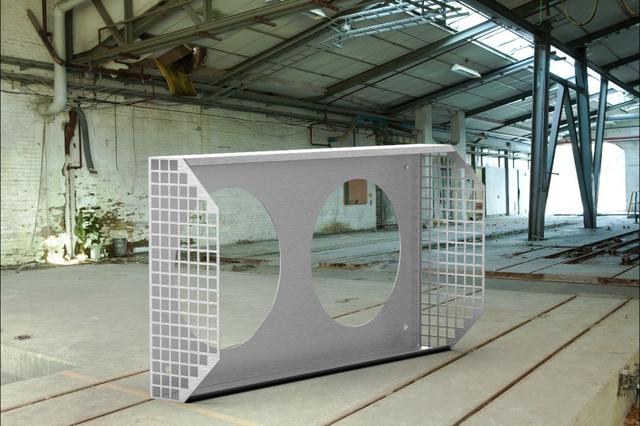

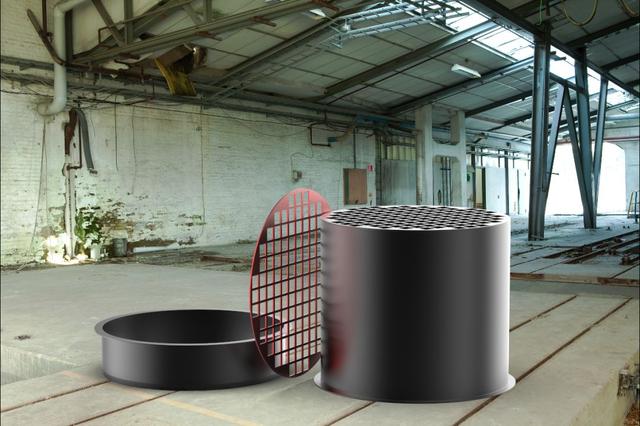

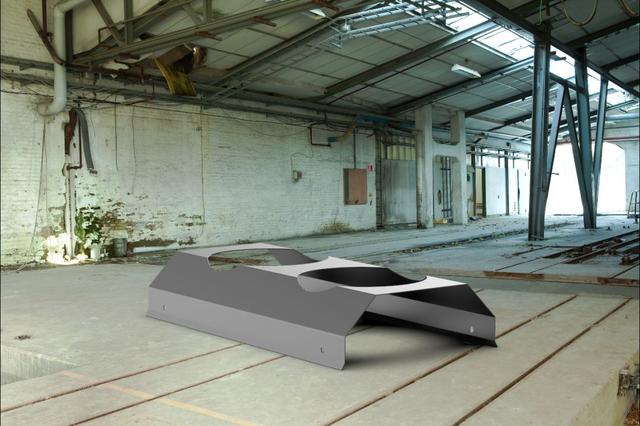

此图是用SolidWorks2015建模，用KeyShot 8渲染，上面两张图和最后3张图。
零件一：

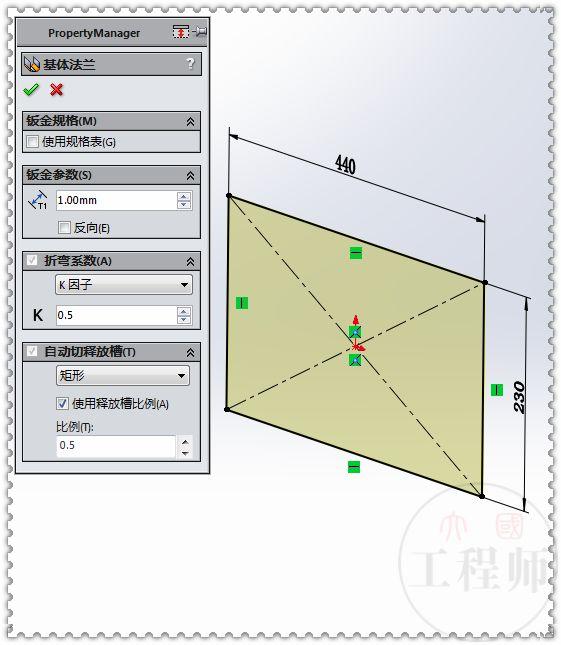

1.在前视基准面上画中心矩形，基体法兰，钣金厚度：1 。
2.边线法兰，
法兰长度：90 ，双弯曲，
法兰位置：材料在外。

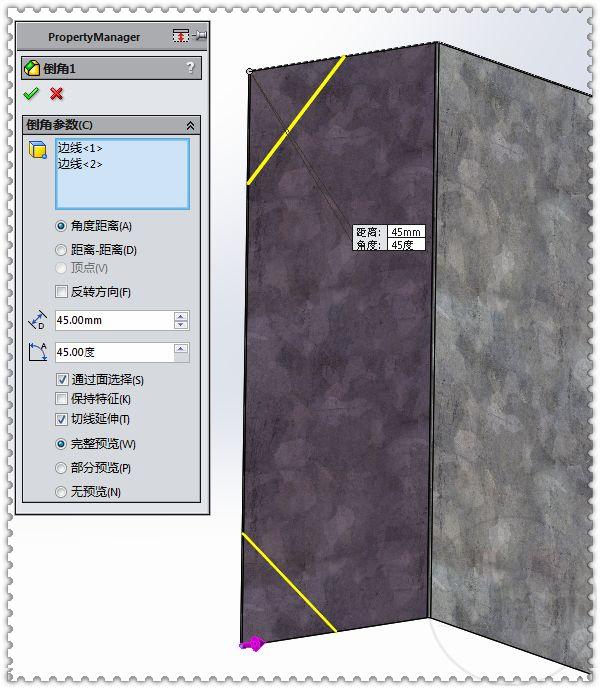

3.倒角：45*45度。

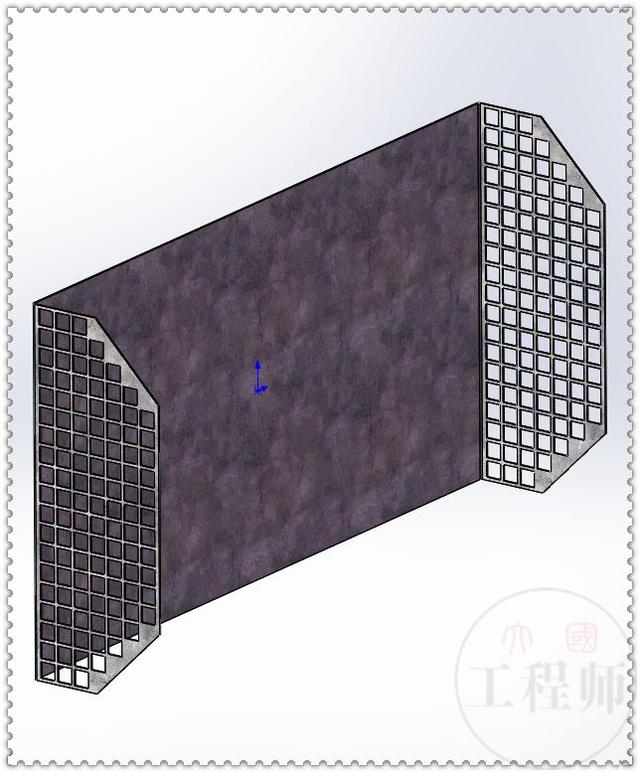

4.填充阵列，填充边界：边线法兰的外侧面。
阵列布局：矩形； 间距：12 。
特征和面——生成圆切，方形——尺寸：10。

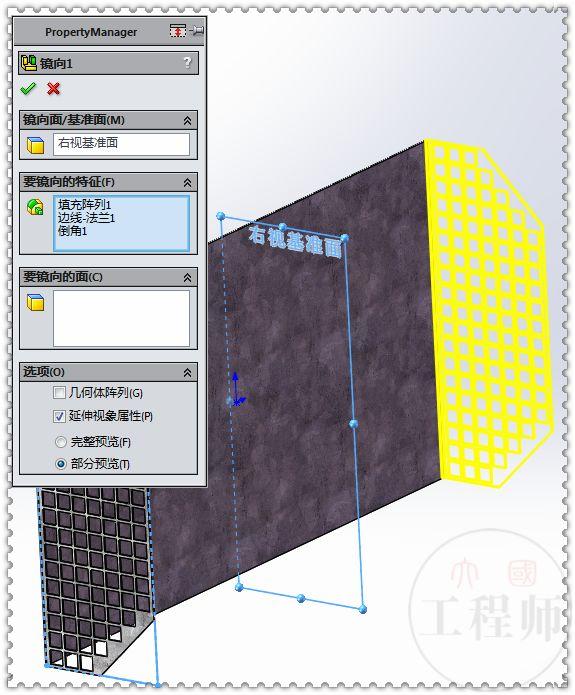

5.镜像特征到另一边。

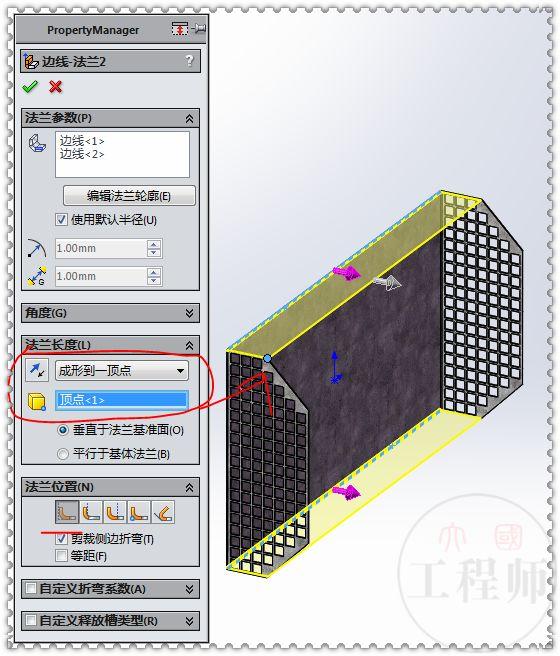

6.边线法兰，

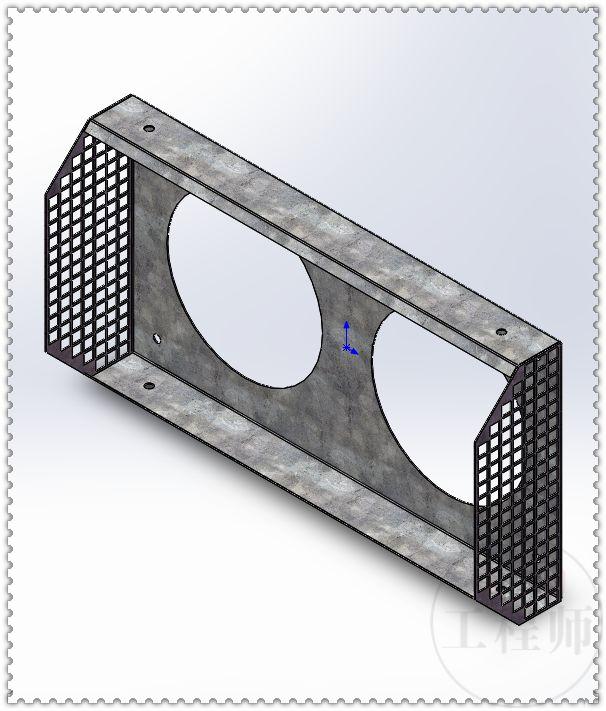

法兰长度：成形到一顶点，
法兰位置：材料在内。
7.在前视基准面上画圆。
8.拉伸切除。

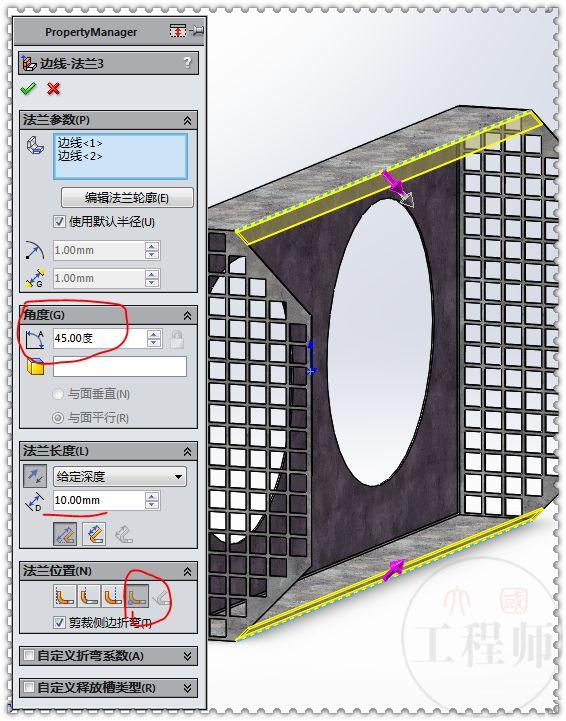

9.边线法兰，
角度：45度，给定深度：10 ，
法兰位置：虚拟交点的折弯。

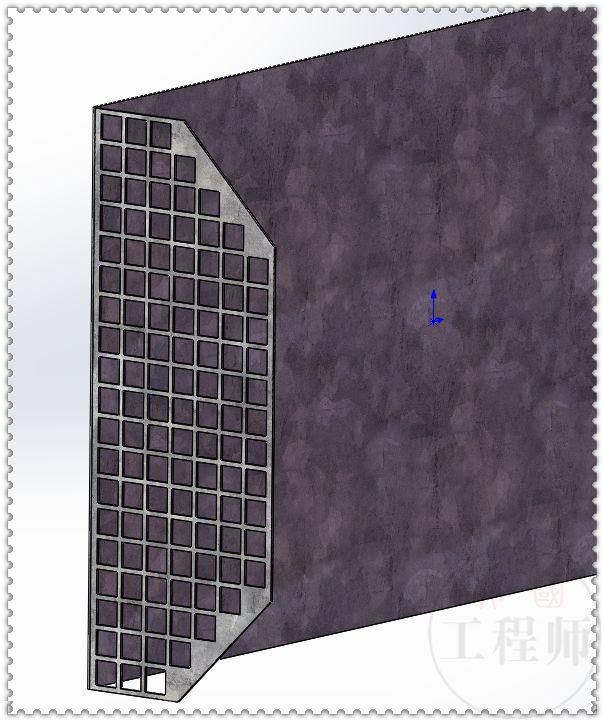

10.在上视基准面上画圆，右侧相同。

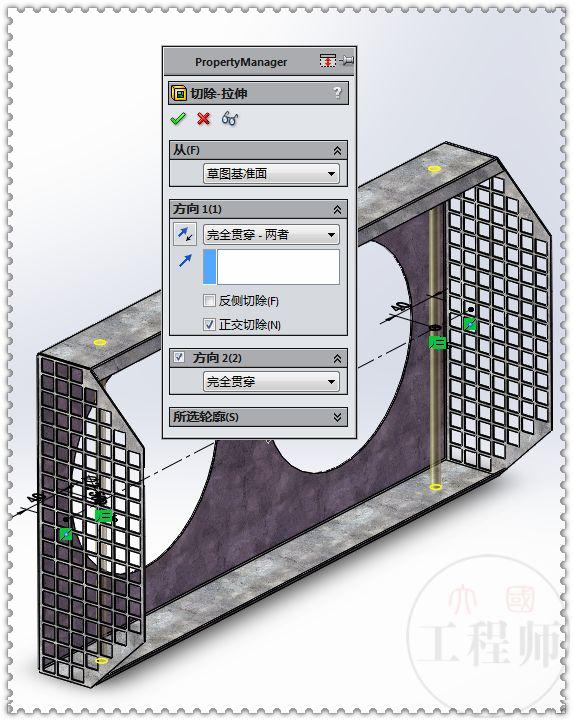

11.拉伸切除，完全贯穿两者。

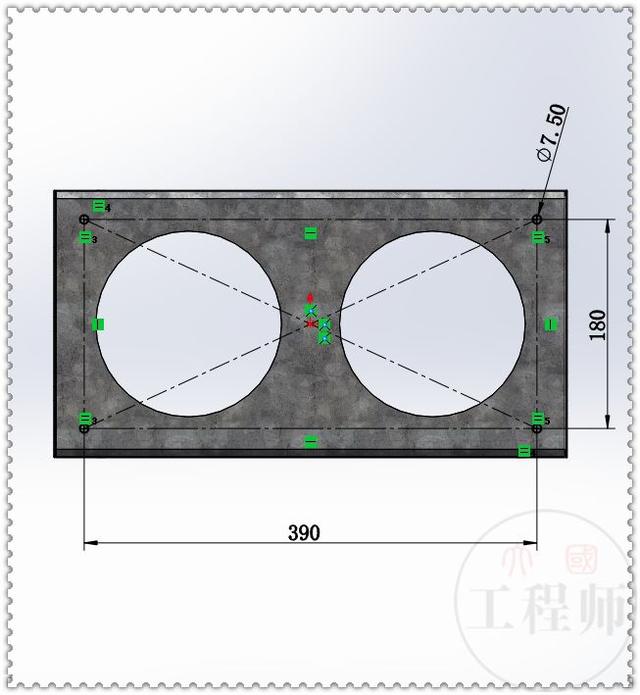

12.在前视基准面上画矩形和圆，拉伸切除。

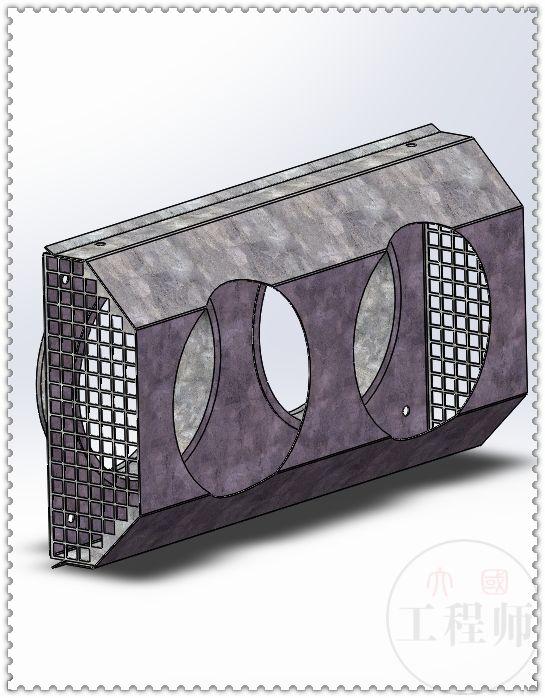

13.零件一完成。

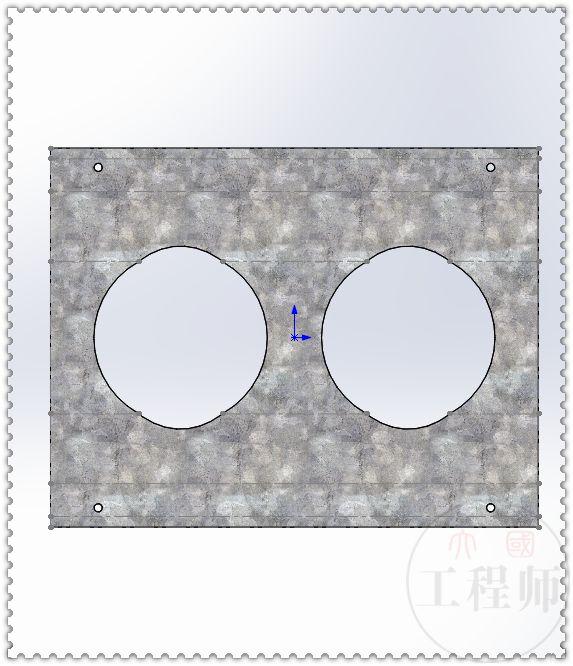

14.展开。

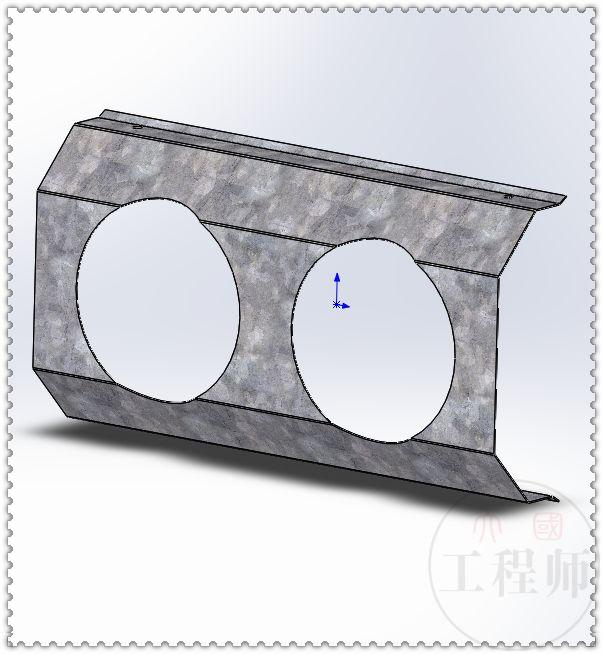

零件二：
这是个实体零件

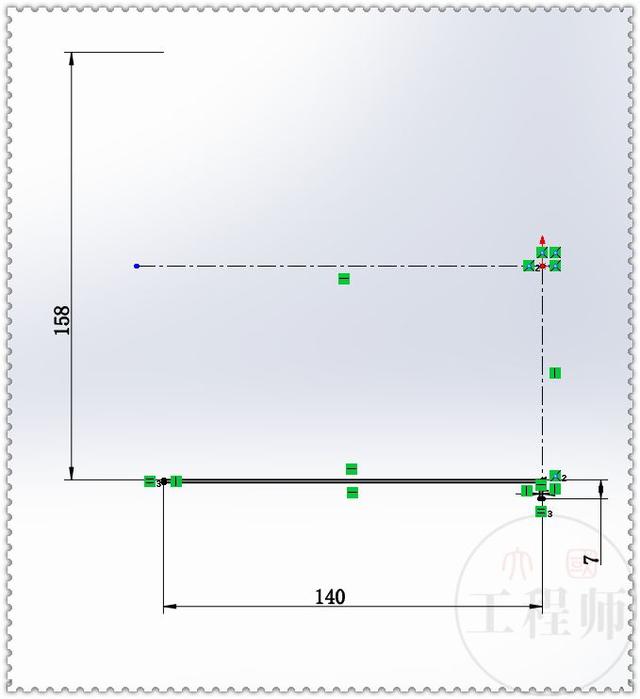

15.新建零件，在前视基准面上草绘图形。
16.旋转。

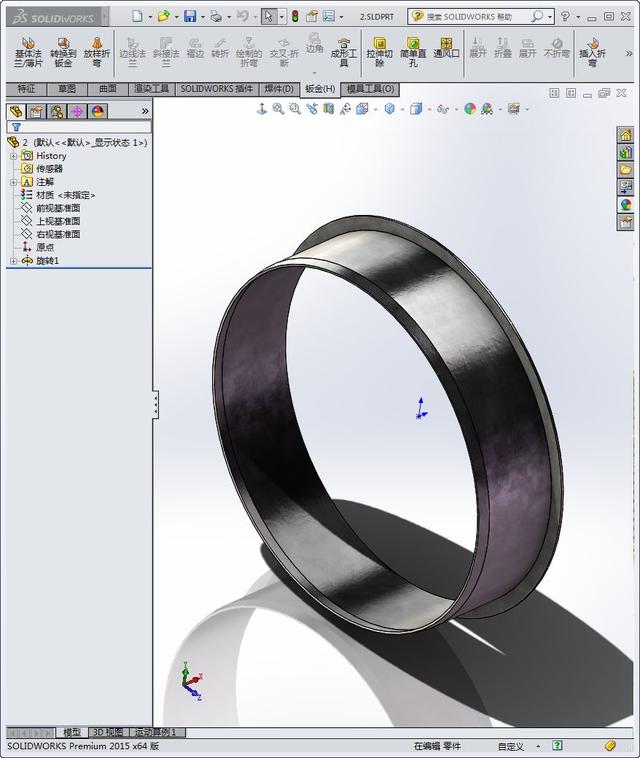

17.添加外观——金属——电镀——光亮电镀。

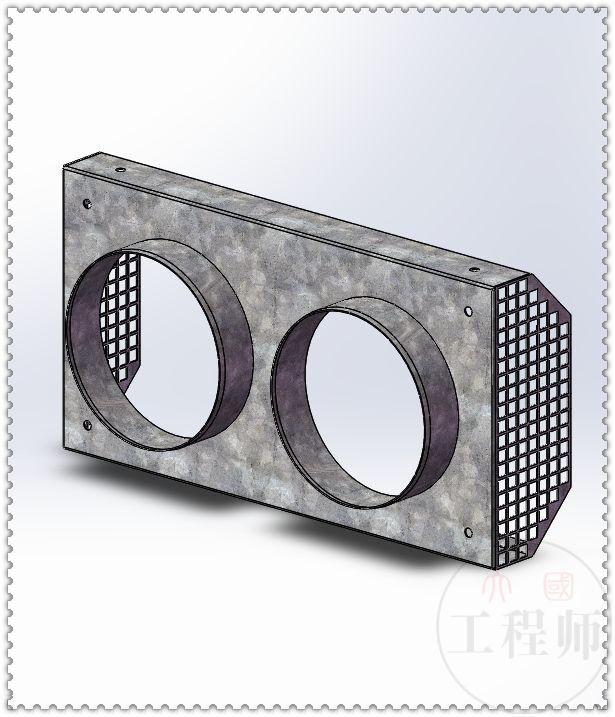

18.在装配体里把两个零件配合在一起。

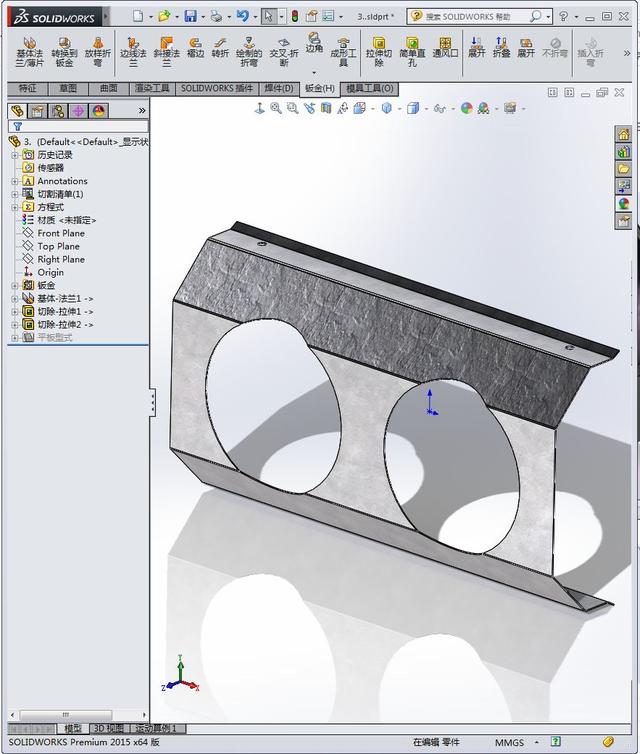

零件三：

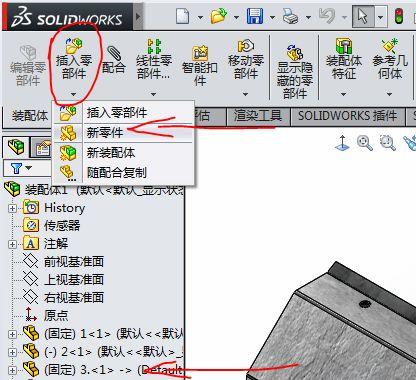

19.在装配体里点——插入零部件——新零件。
在新建的零件上右键——编辑零件。

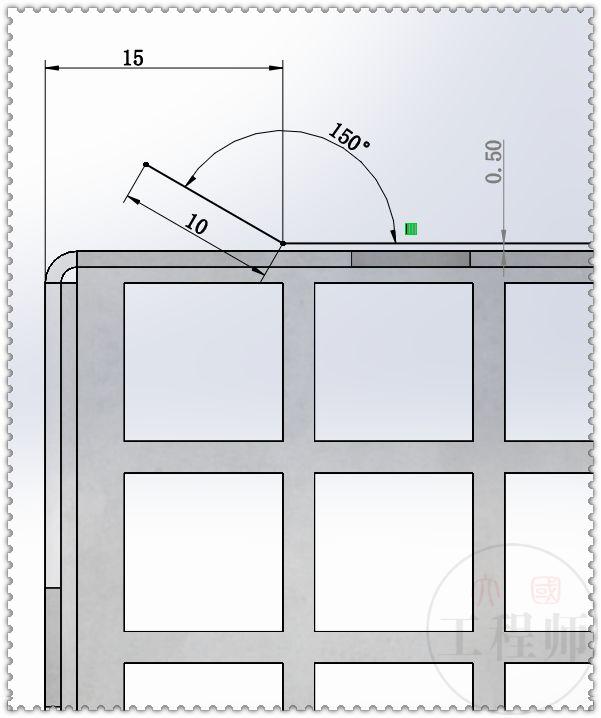

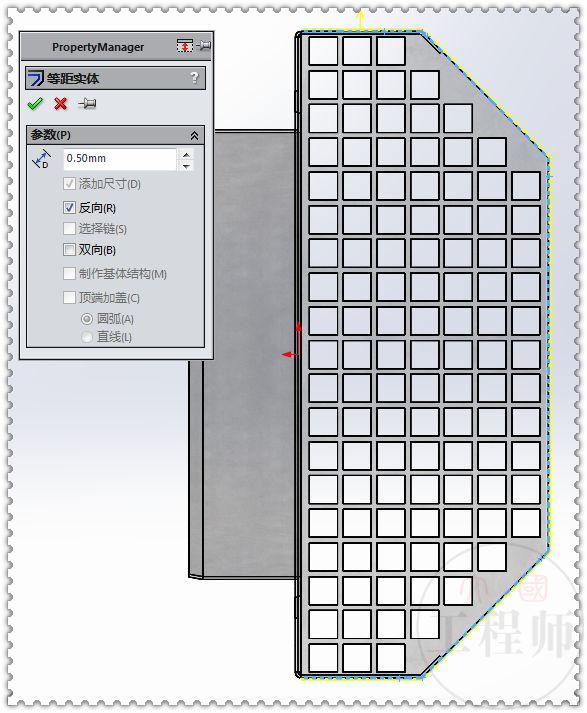

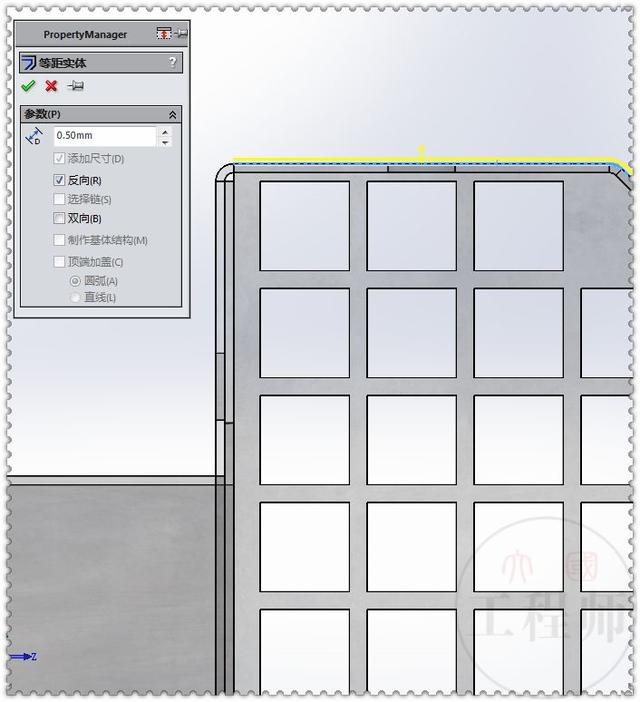

在右视基准面上草绘，等距边线：0.5 。
底部也是相同尺寸
20.基体法兰，两侧对称：450 。
21.在上视基准面上草绘，转换实体引用零件一的两个孔。
22.拉伸切除，完全贯穿两者。

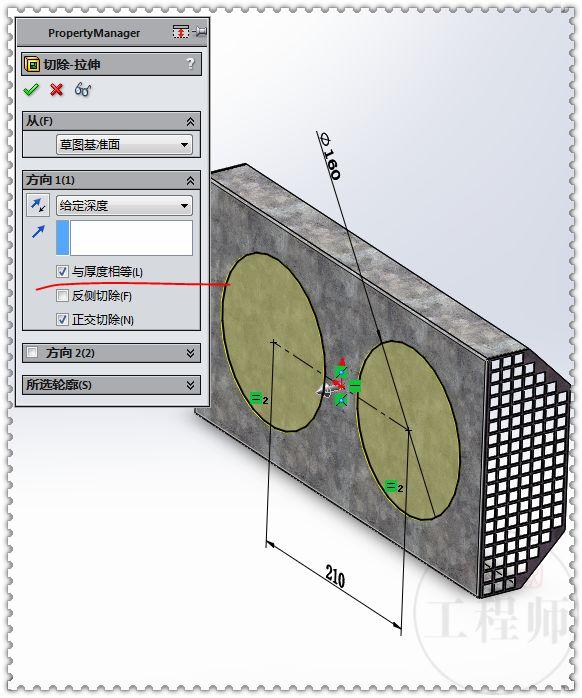

23.在前视基准面上画圆，圆心与零件一的圆重合。
24.拉伸切除。
25.打开零件。

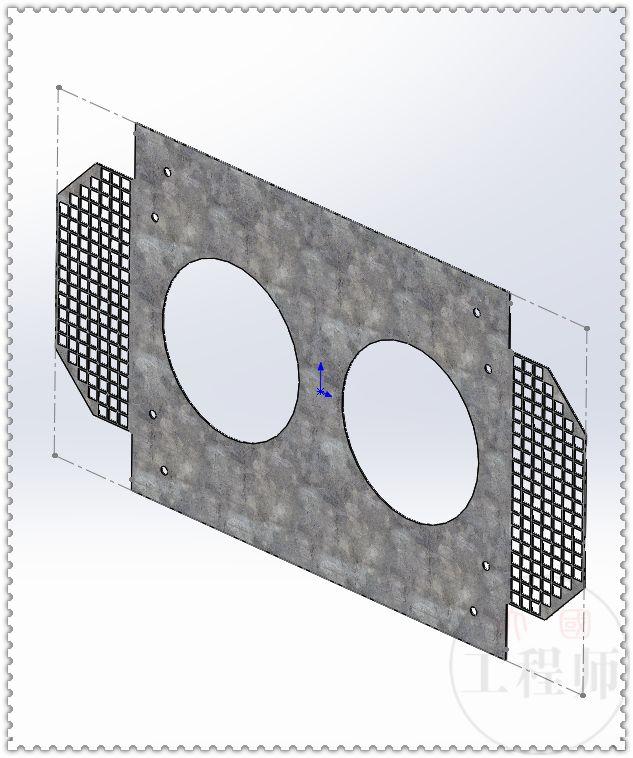

26.展开。

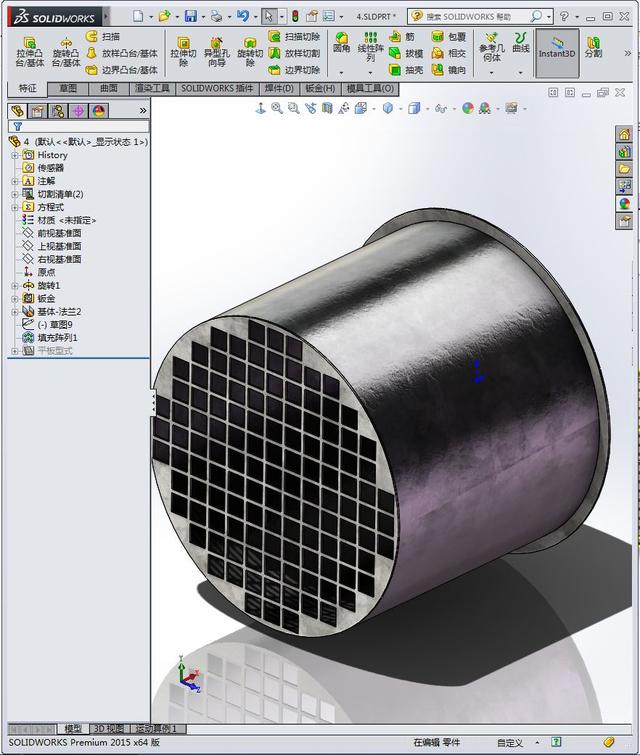

零件四：
实体零件

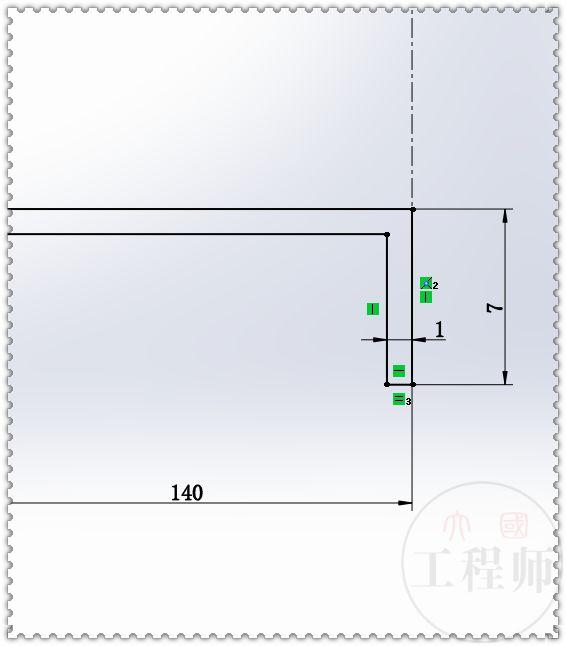

27.在前视基准面上草绘图形。
29.旋转。
30.转换实体引用边线，基体法兰 。

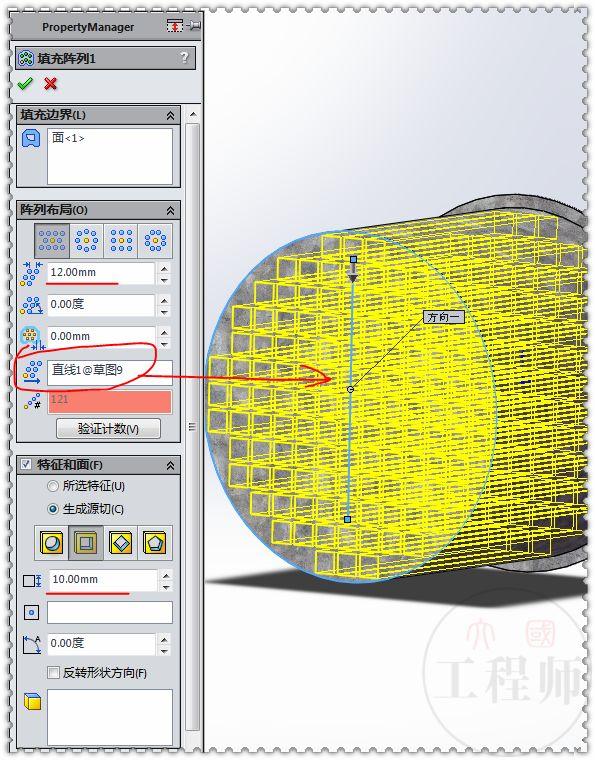

31.先在面上画一根直线，作为阵列方向。
填充阵列，
阵列布局：矩形； 间距：12 。
特征和面——生成圆切，方形——尺寸：10

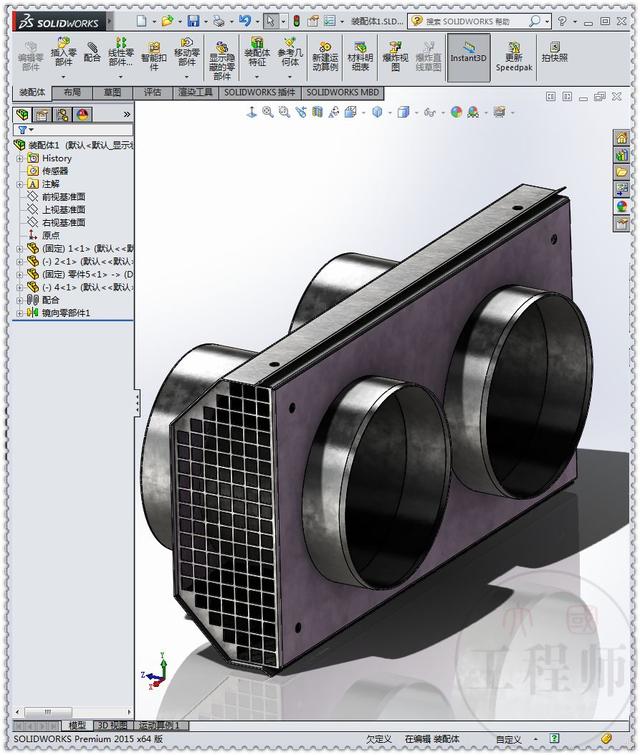

32.把零件4配合到装配体里，完成。
