用SW设计的驻留活塞机构，使用标准件齿轮，这类图就好画多了

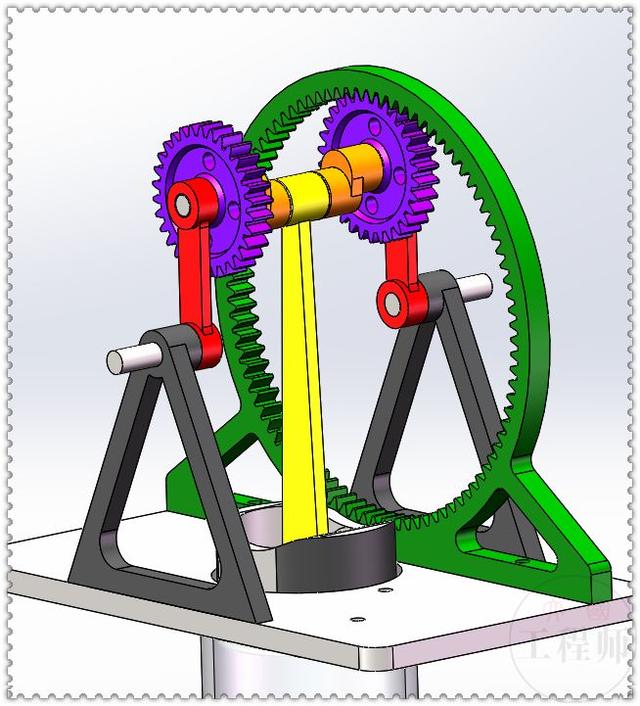

总装配体

总装配体

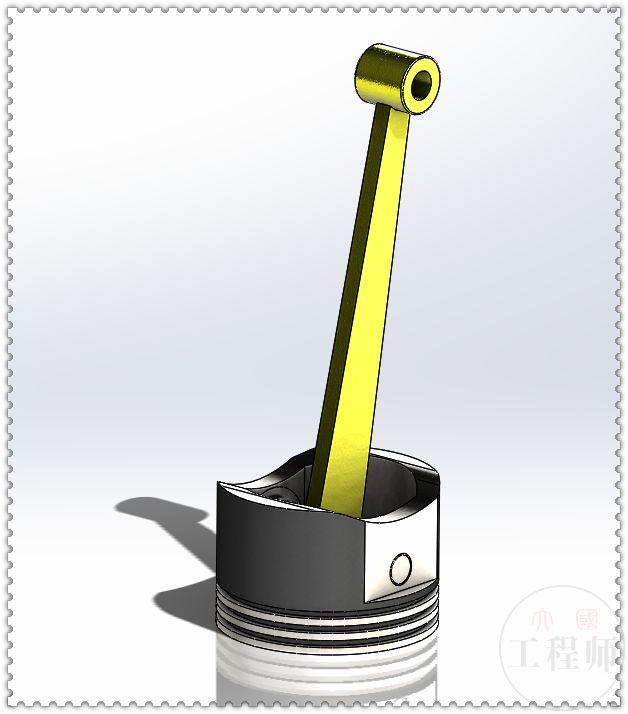

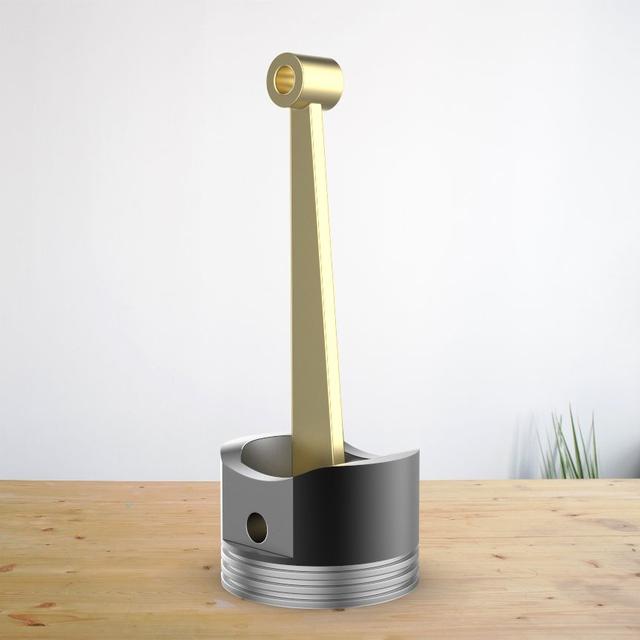

活塞、连杆子装配体

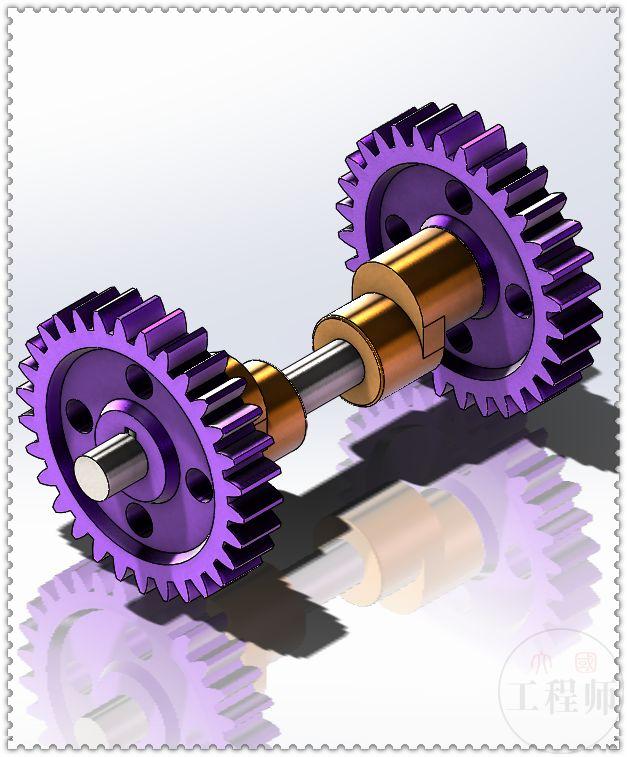

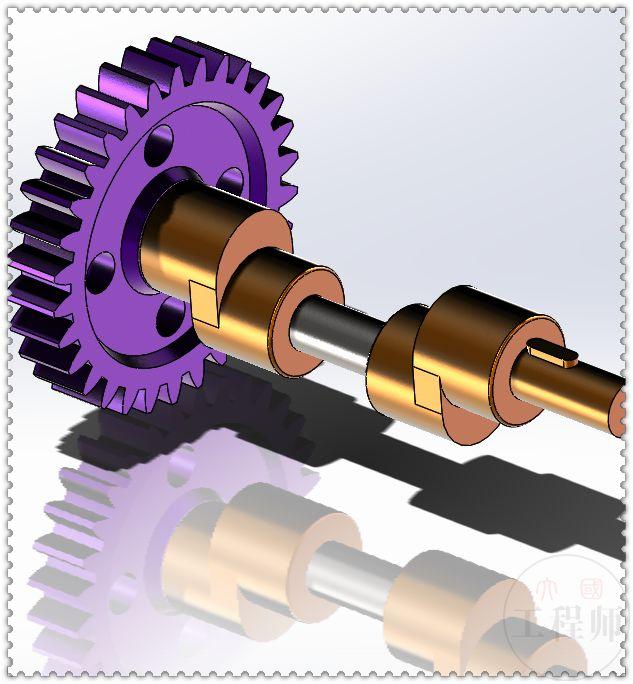

齿轮子装配体

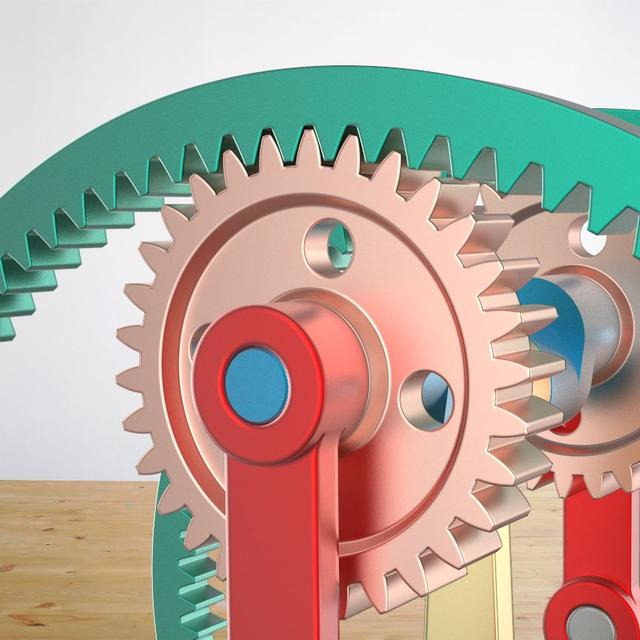

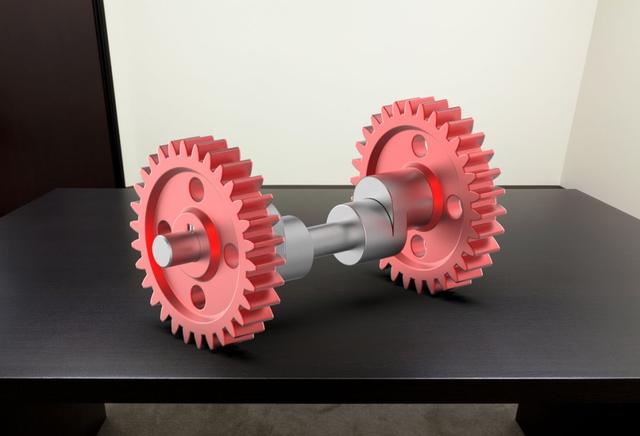

此图是用SolidWorks2015建模，用KeyShot 8渲染，上面四张图。

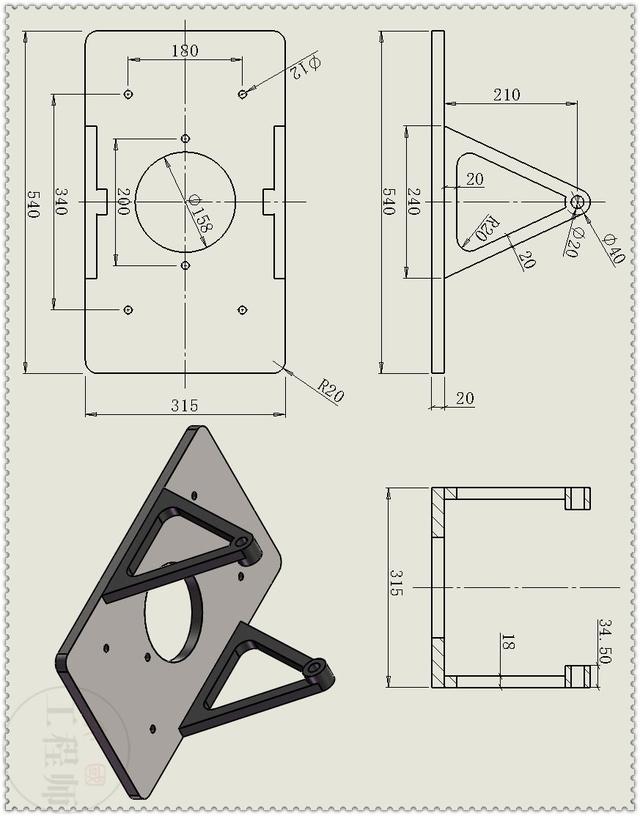

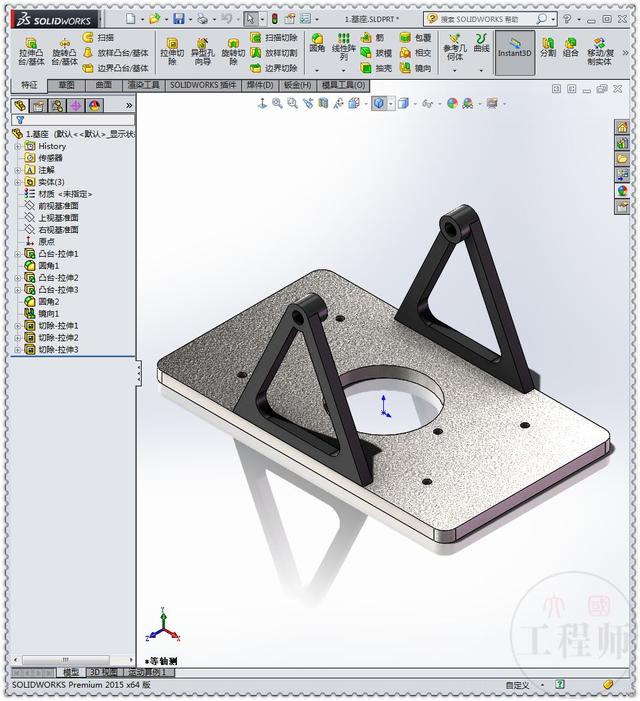

零件一：基座

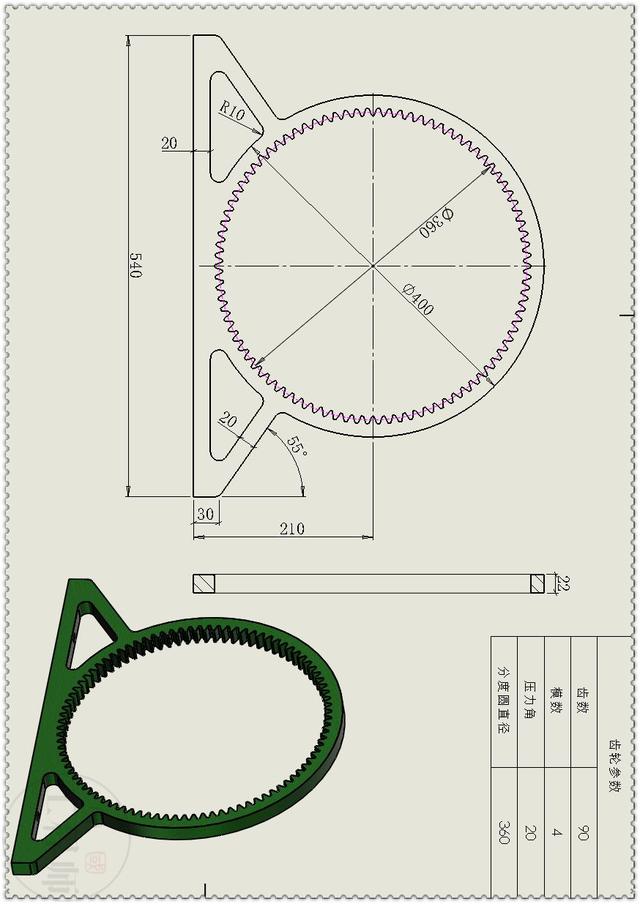

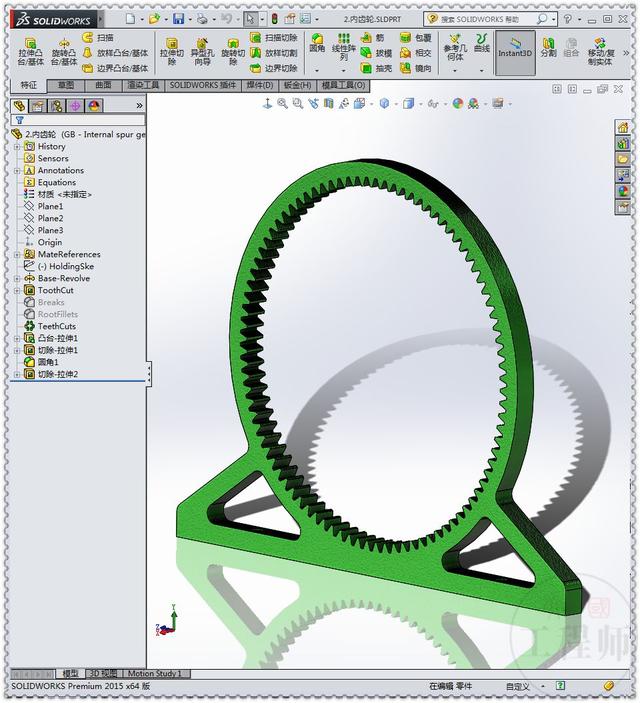

零件二：内齿轮

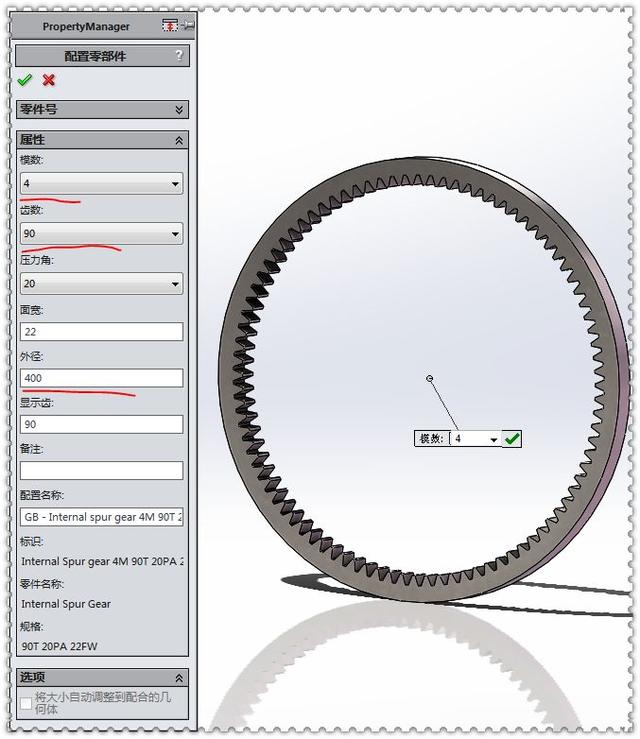

Toolbox标准件参数

把标准件修改成下图，然后另存文件

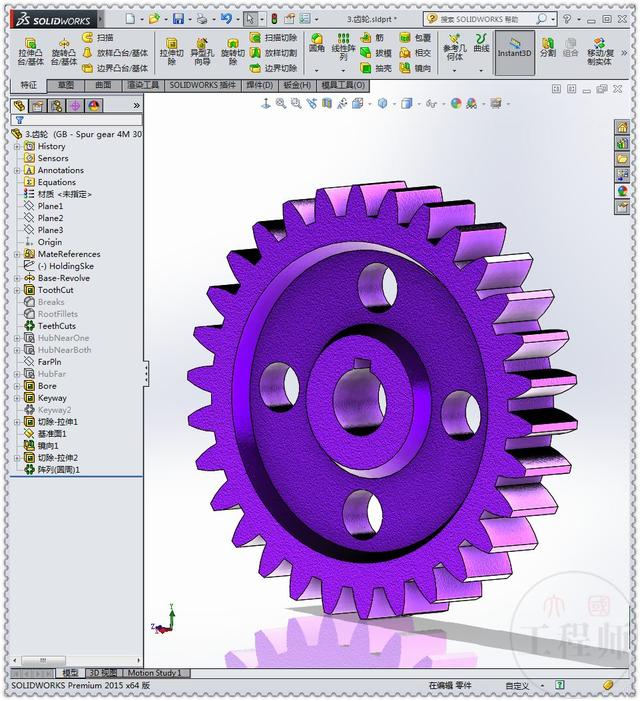

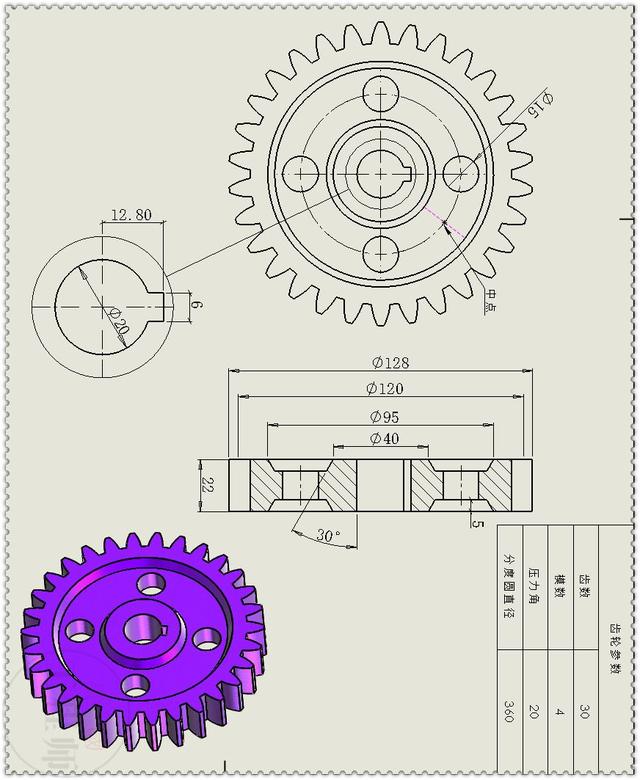

零件三：齿轮

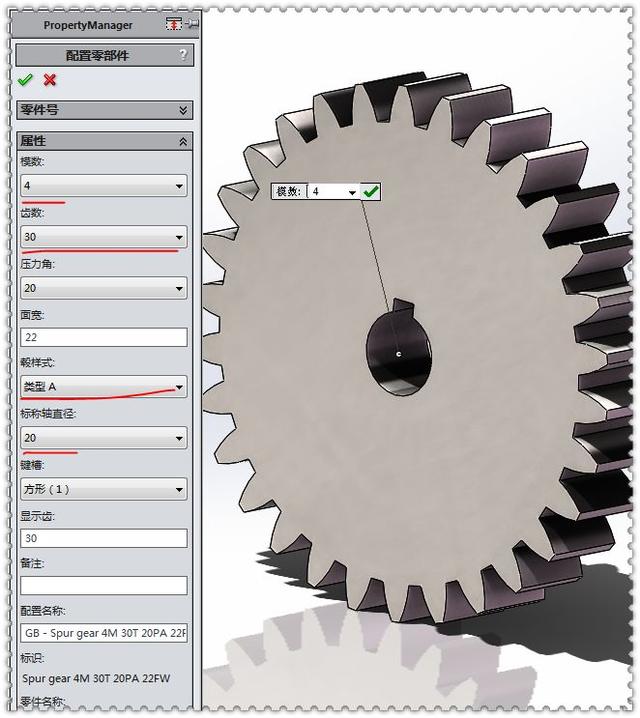

Toolbox标准件参数

把标准件修改成下图，然后另存文件

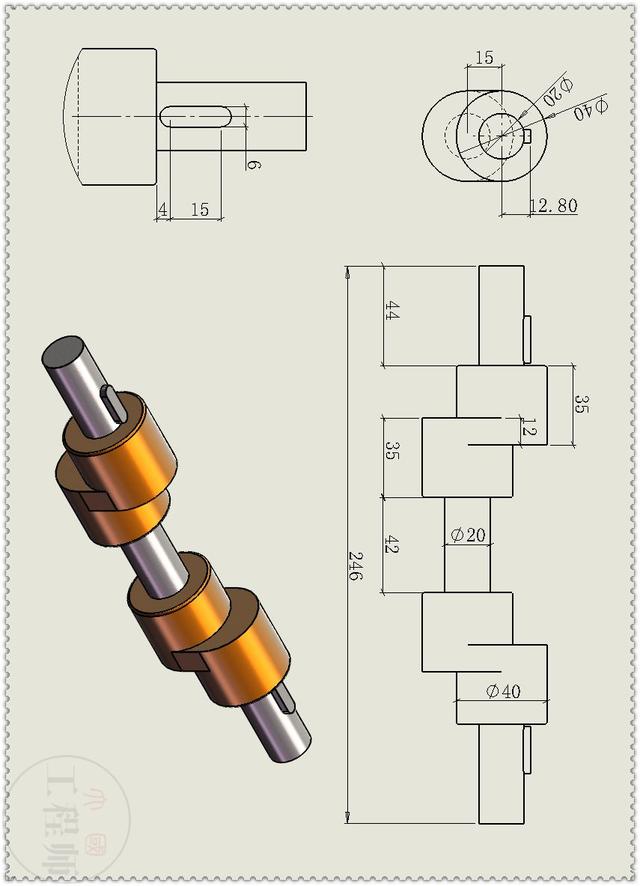

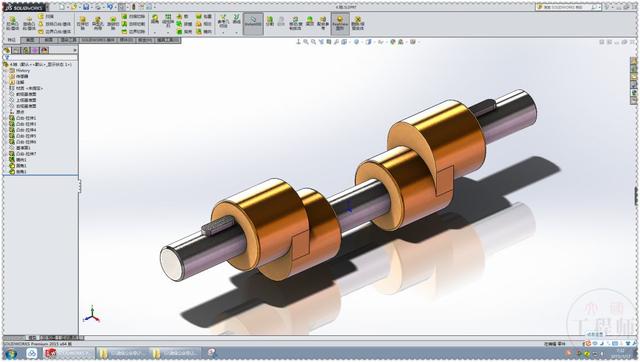

零件四：轴

零件五：连杆与轴

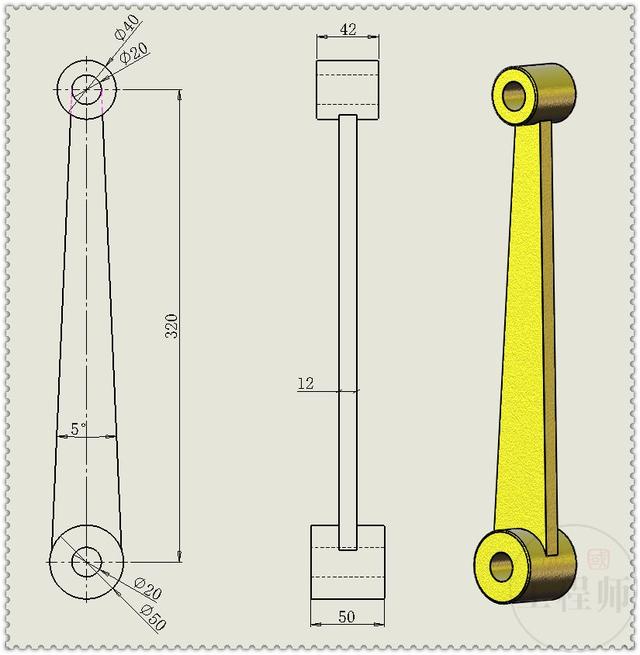

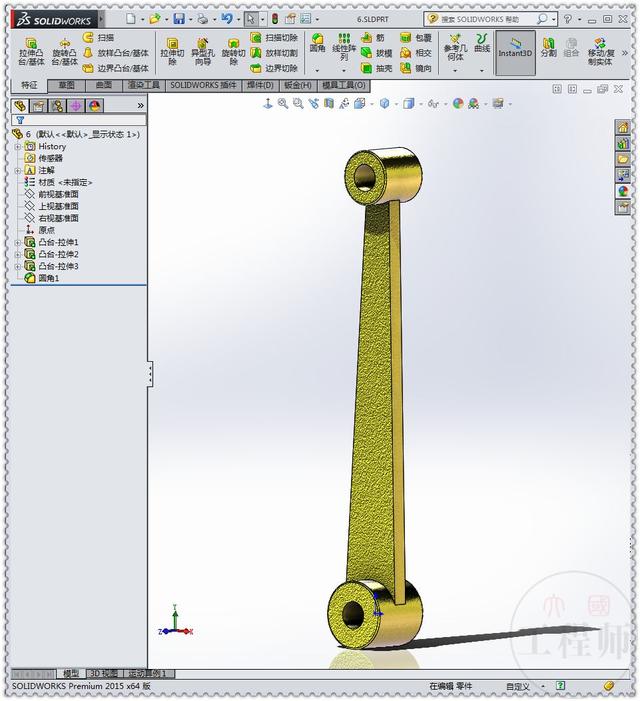

零件六：活塞连杆

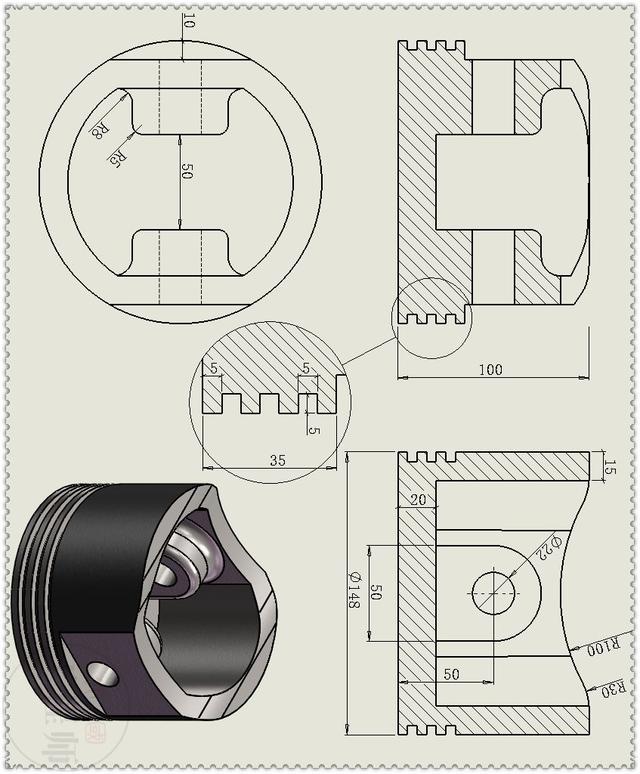

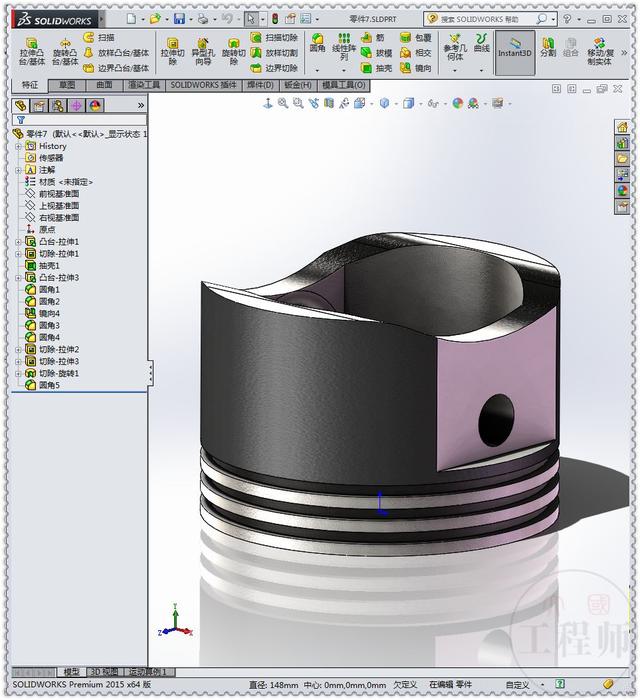

零件七：活塞

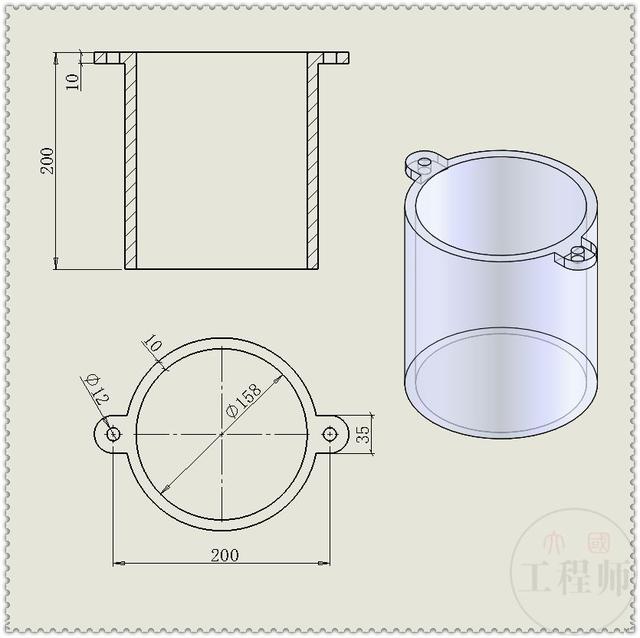

零件八：透明缸体

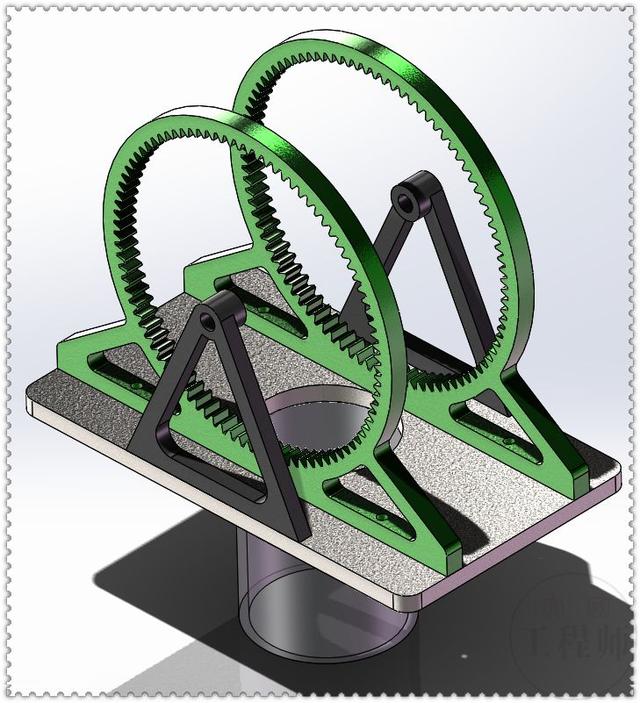

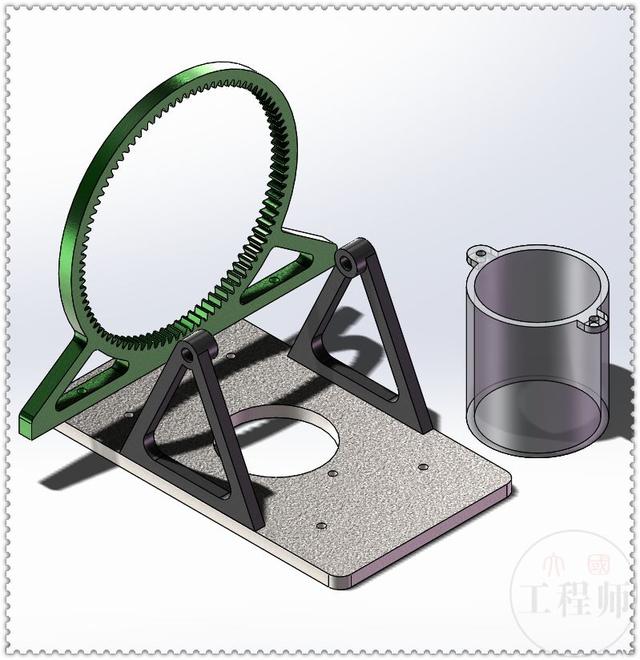

底座子装配体：

1.新建装配体，插入图中的三个零件。

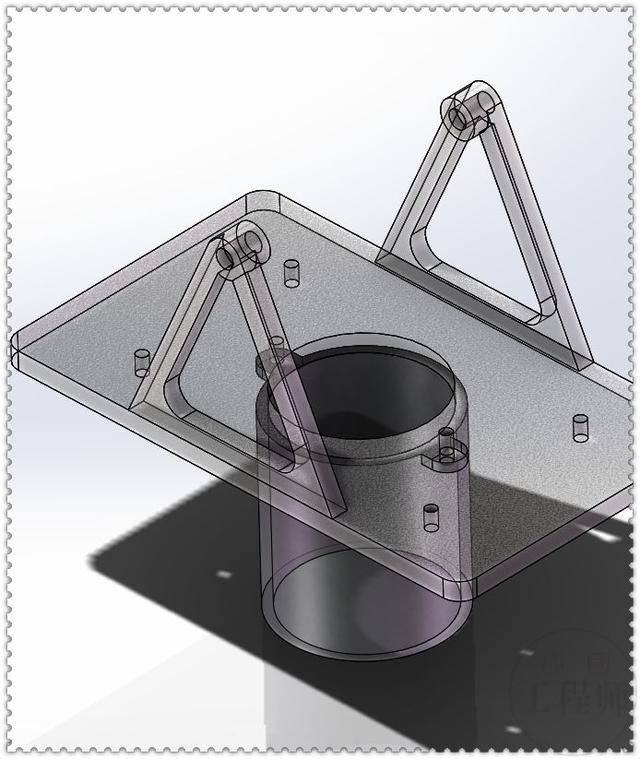

2.把透明缸体配合到基座的孔上。

3.把内齿轮也配合到基座上，用的都是圆的边线重合。

4.镜像或复制一个内齿轮，保存装配体，后面作为子装配体使用。

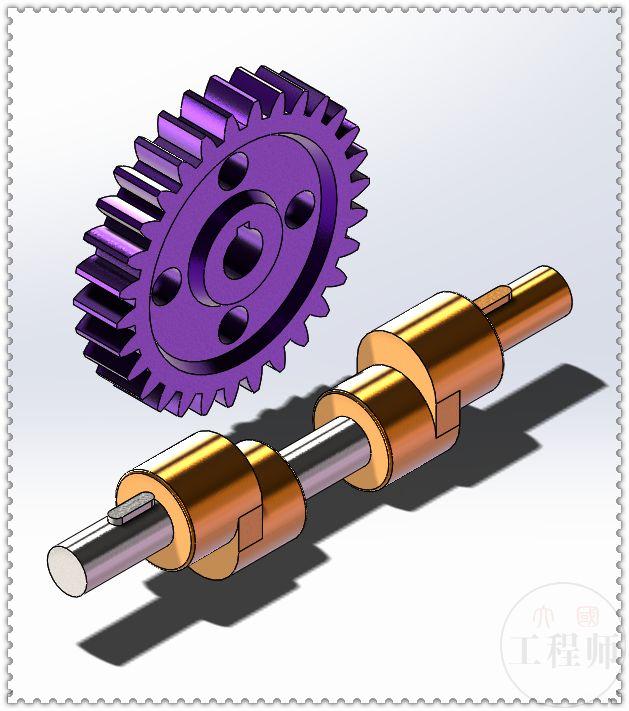

齿轮子装配体：

5.新建装配体，插入轴和齿轮。

6.把两个零件配合到一起。

7.镜像或复制齿轮，保存装配体。

活塞子装配体：

8.新建装配体，插入透明活塞和连杆，添加配合。也可以再画一根轴。

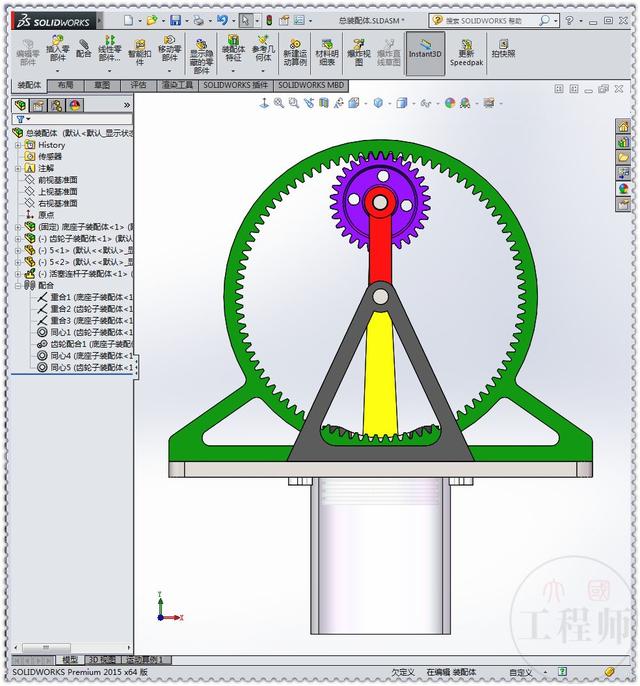

总装配体：

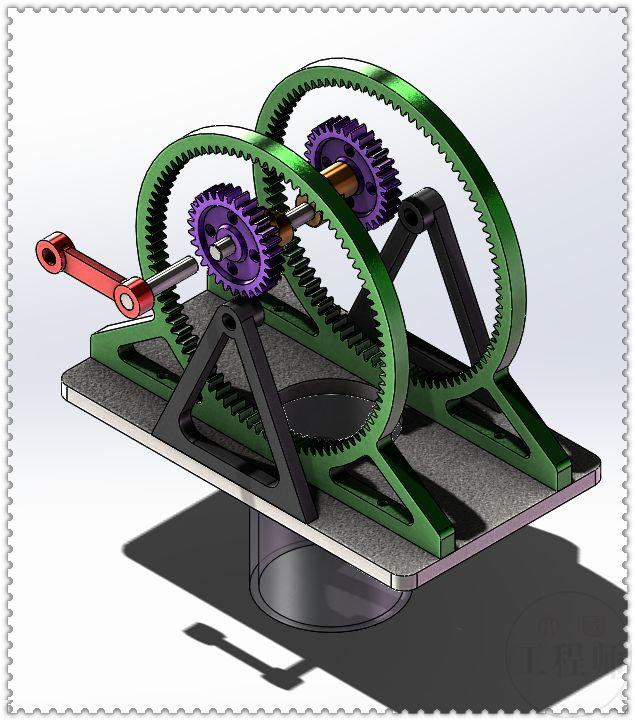

9.新建装配体，插入底座子装配体、齿轮子装配体和红色连杆。

10.用连杆把底座和齿轮子装配体连接起来。

11.手动调整好小齿轮和内齿轮的位置，使它们相互啮合。

12.在右边设计树里找到两个齿轮，显示草图。

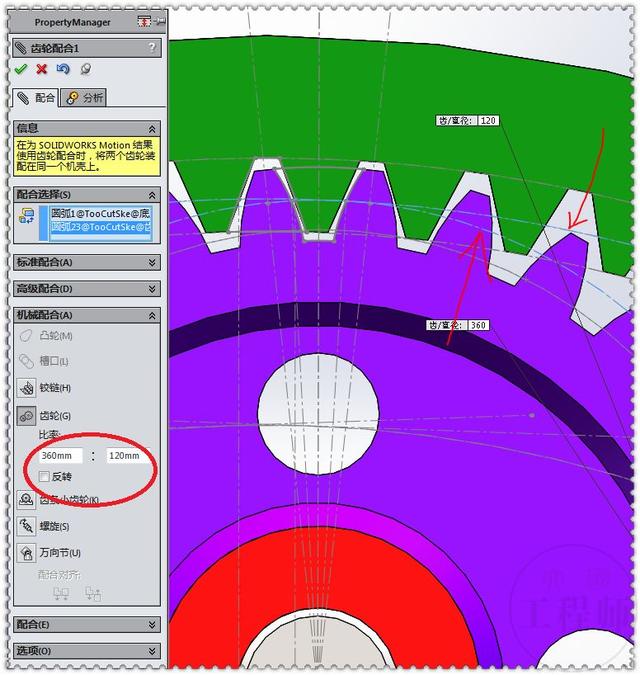

添加齿轮配合，

用的是两个齿轮的分度圆。

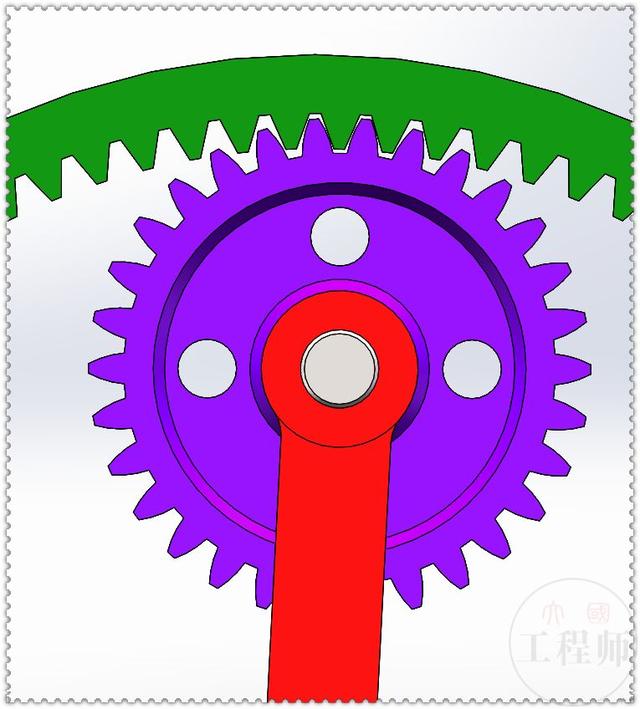

13.这时就可以拖动运动了。

如果齿轮方向不对，

调整上一步齿轮配合里的：反转。

14.最后插入活塞连杆子装配体，上下各添加一个同轴心配合。

15.要把活塞、连杆子装配体设置为柔性，不然是不会动的。

16.用鼠标拖动转动。也可以在运动算例里添加马达，但齿轮太小，速度太快，看不清它在转动。

17.完成。
