此图是用SolidWorks2015建模,用KeyShot 8渲染,上面两张图。

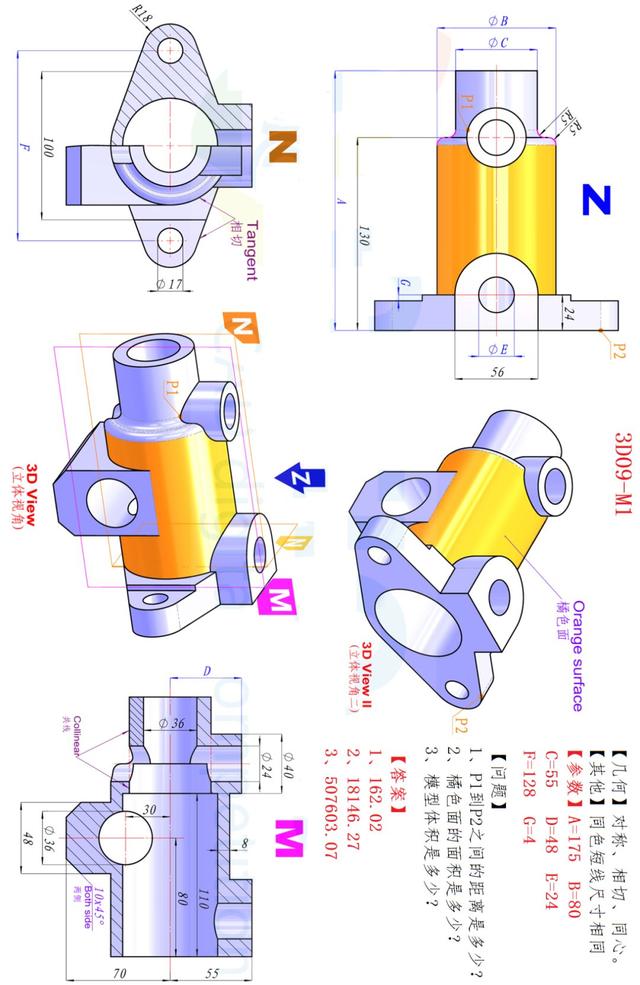

上面这张图纸在手机上有可能看不清楚尺寸,原图片在2019年7月13日文件夹。

建模步骤:

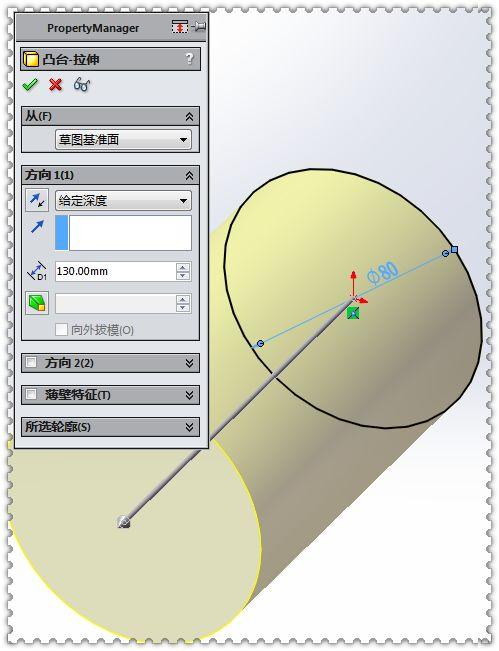

1.在前视基准面上画圆,直径:80 ,拉伸凸台:130 。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以


2.还是在前视基准面上画圆,直径:55,拉伸凸台:175 。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

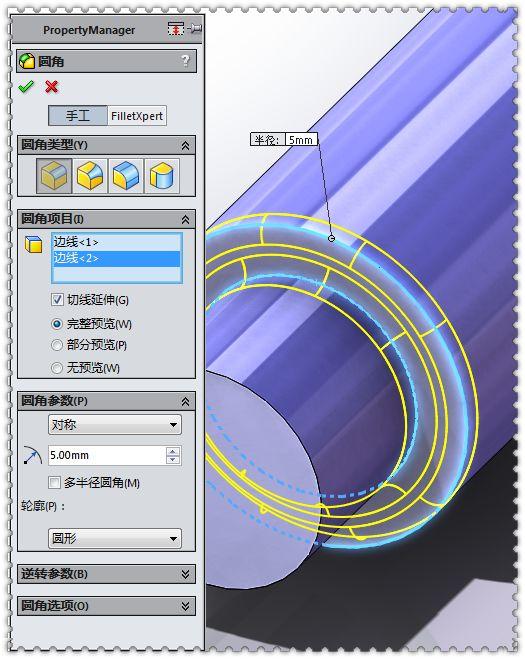

3.圆角,半径:5 。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

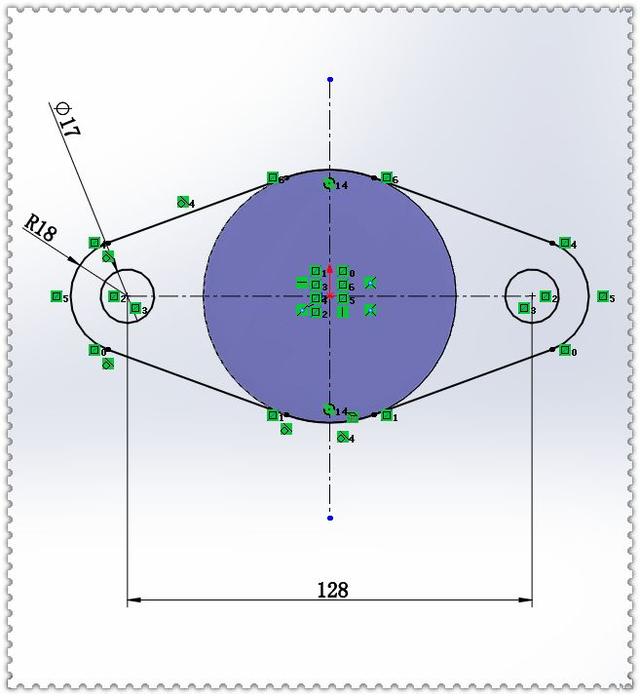

4.继续在前视基准面上草绘图形。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以


5.拉伸凸台:24 .

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

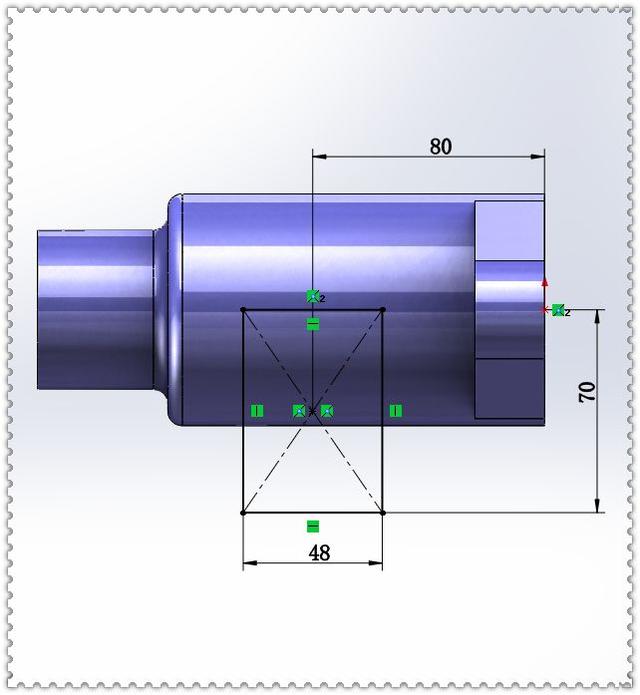

6.在右视基准面上画中心矩形。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

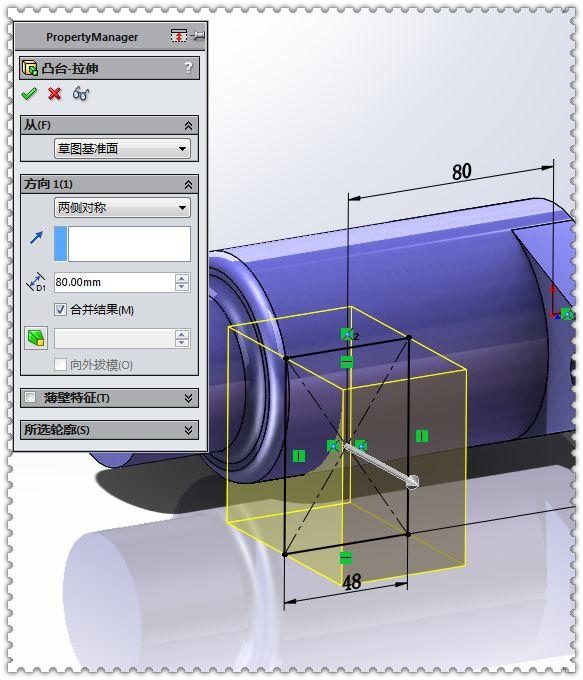

7.拉伸凸台,两侧对称:80 。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以


8.倒角:10*45度。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以


9.在上视基准面上画圆。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

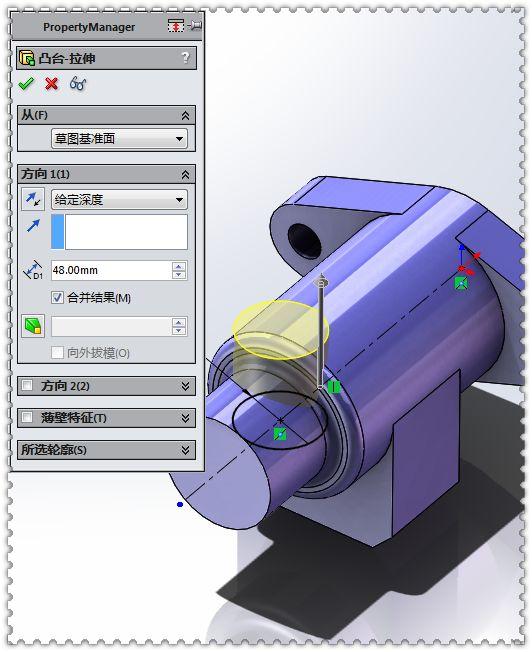

10.拉伸凸台:48 。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以


11.还是在上视基准面上草绘。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

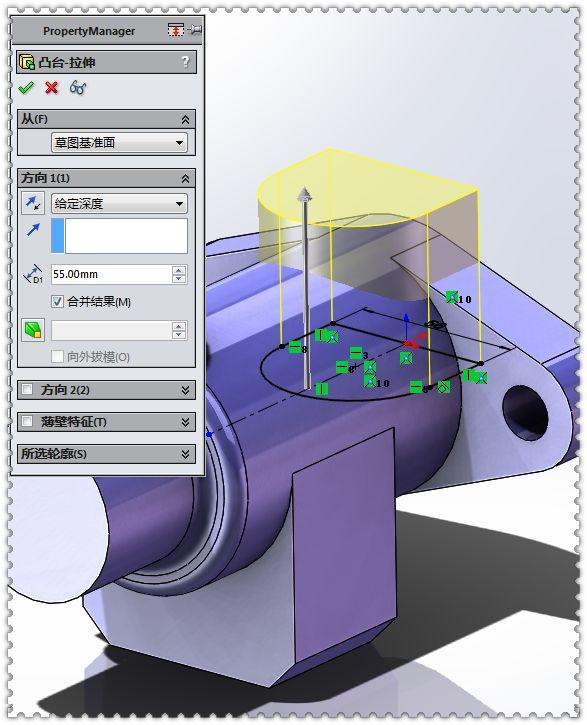

12.拉伸凸台:55 。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

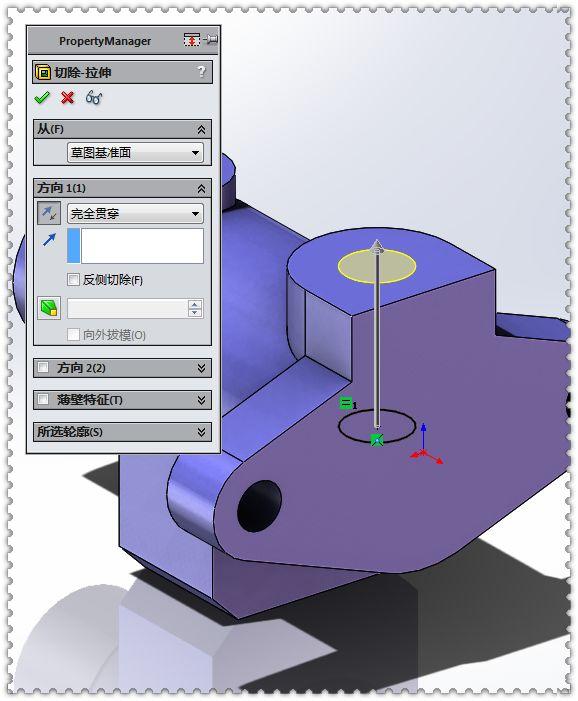

13.继续在上视基准面上画圆,拉伸切除——完全贯穿两者。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以


14.又是上视基准面,画圆,直径与上一个圆相等。拉伸切除——完全贯穿。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

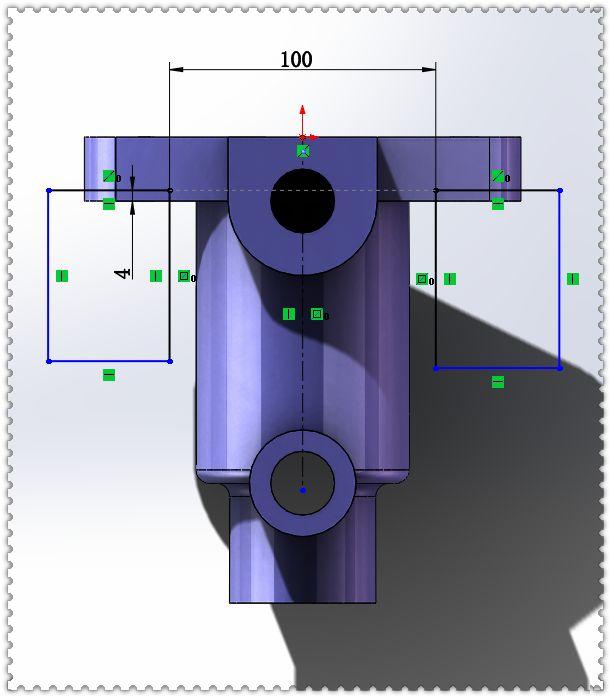

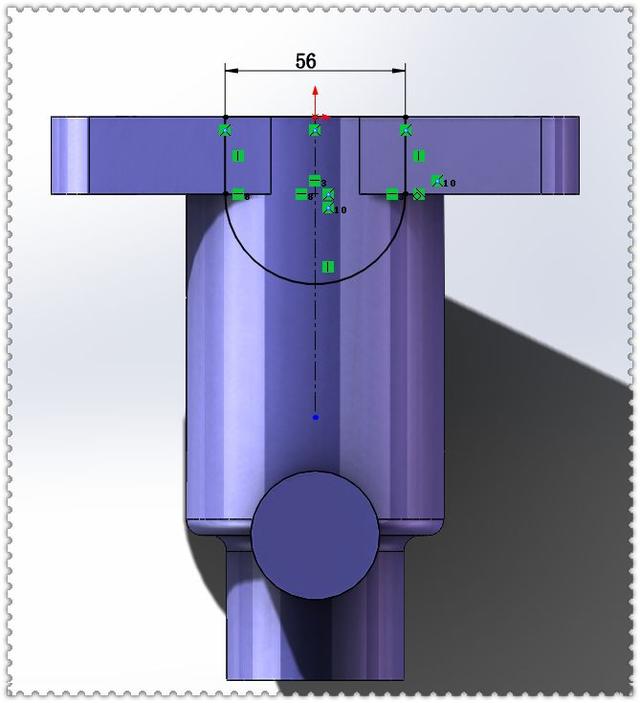

15.在前视基准面上画两个矩形,添加对称、共线几何关系。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

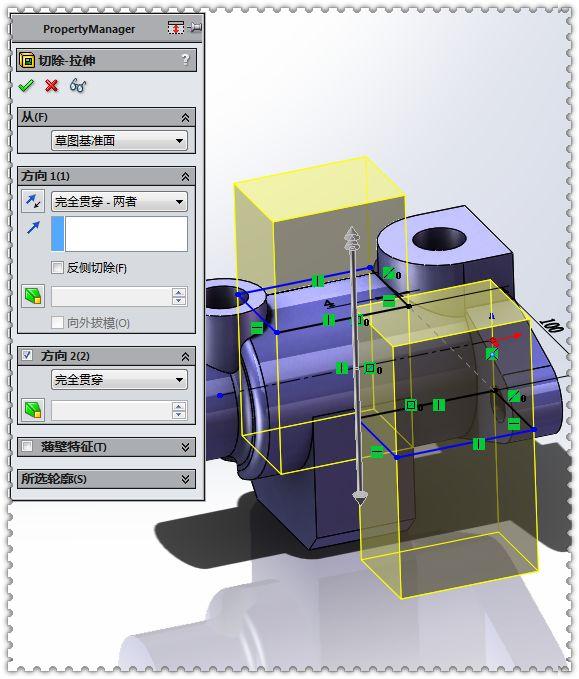

16.拉伸切除,完全贯穿两者。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

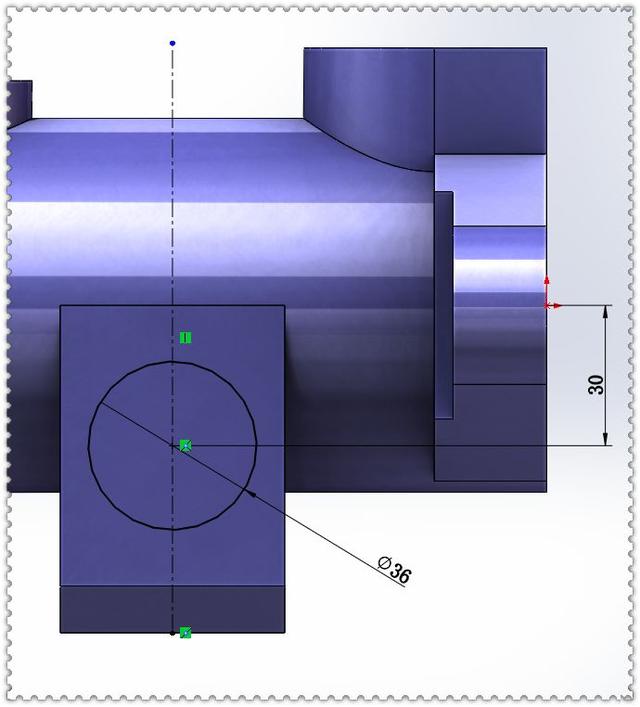

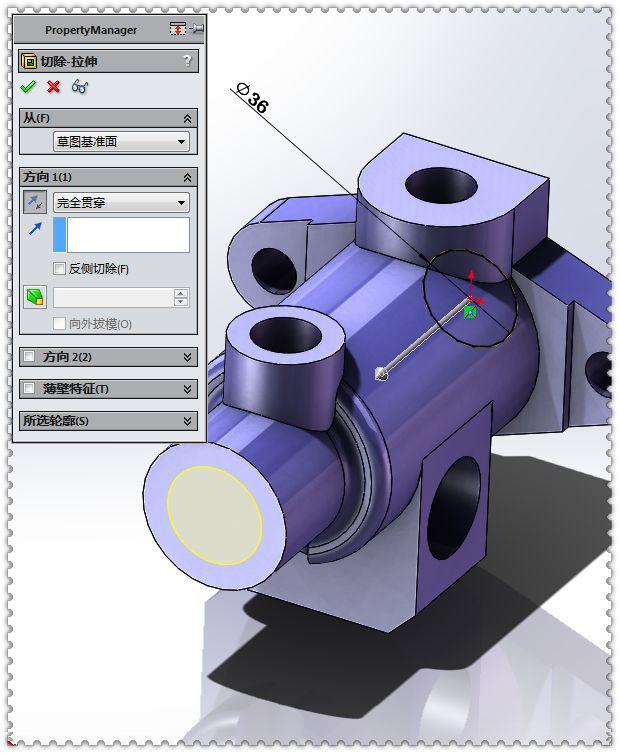

17.在右视基准面画圆。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

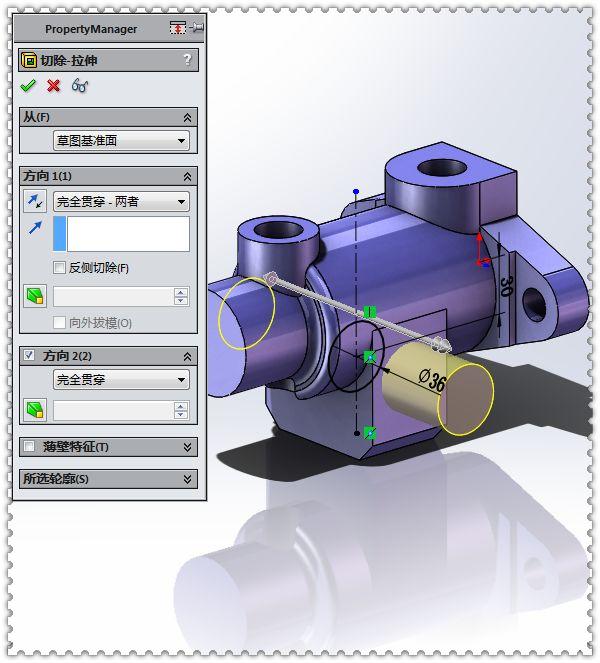

18.拉伸切除,完全贯穿两者。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以


19.拉伸切除,在前视基准面上画圆,完全贯穿。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以


20.拉伸切除,还是在前视基准面上草绘圆,完全贯穿。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

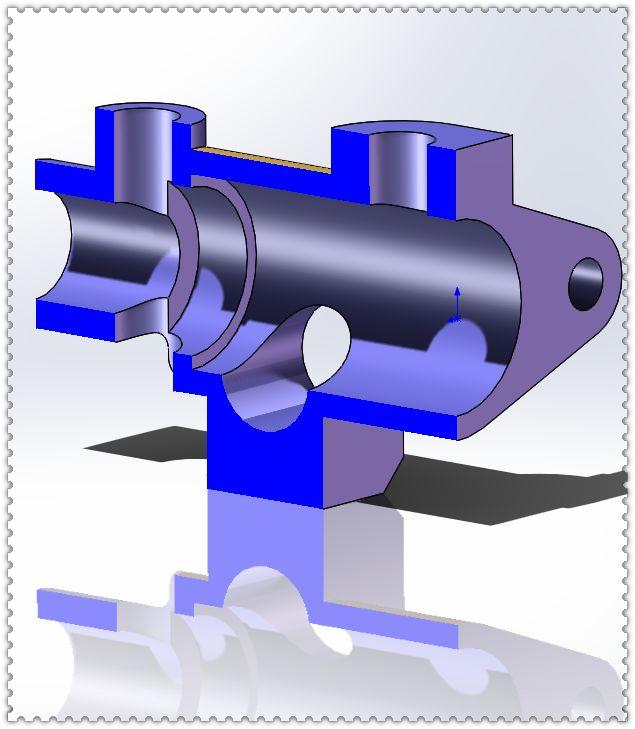

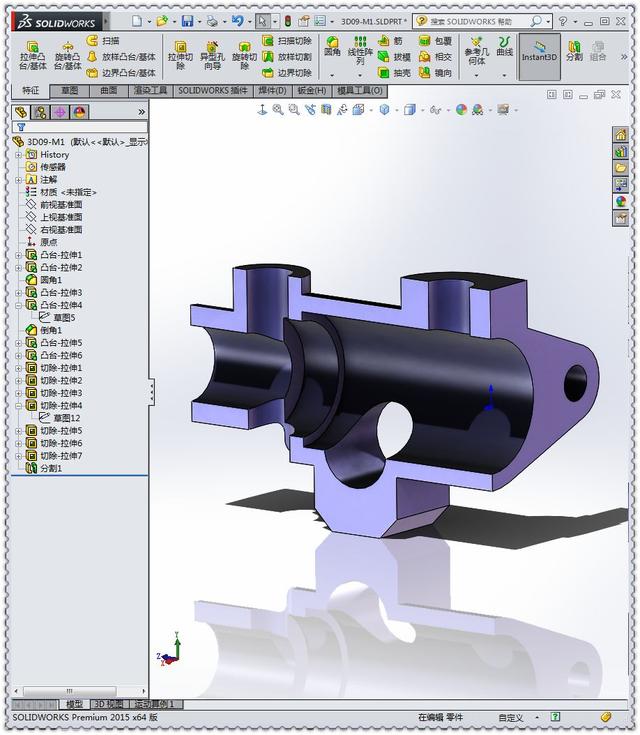

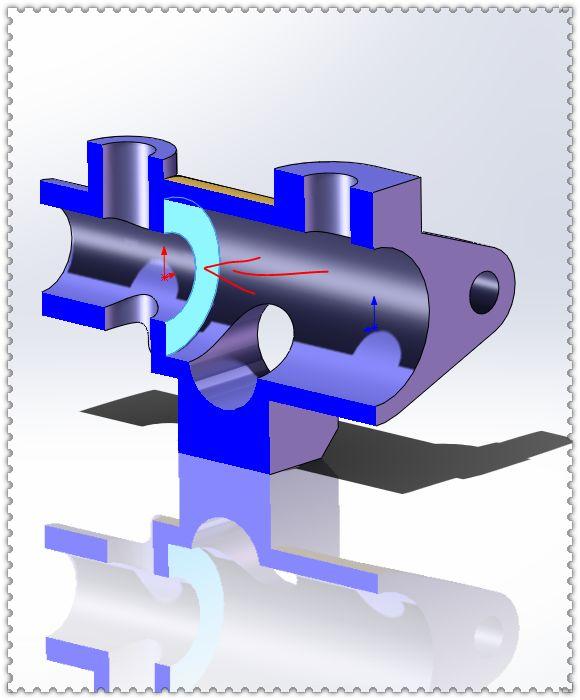

21.用右视基准面剖开,在蓝色面上草绘。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

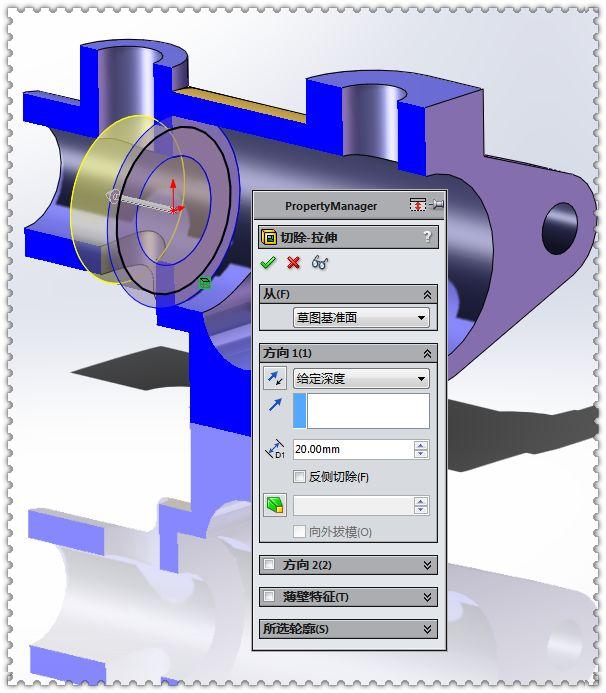

22.转换实体引用圆边线,拉伸切除:20 。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以


用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以


24.测量距离:162.02 ,正确。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

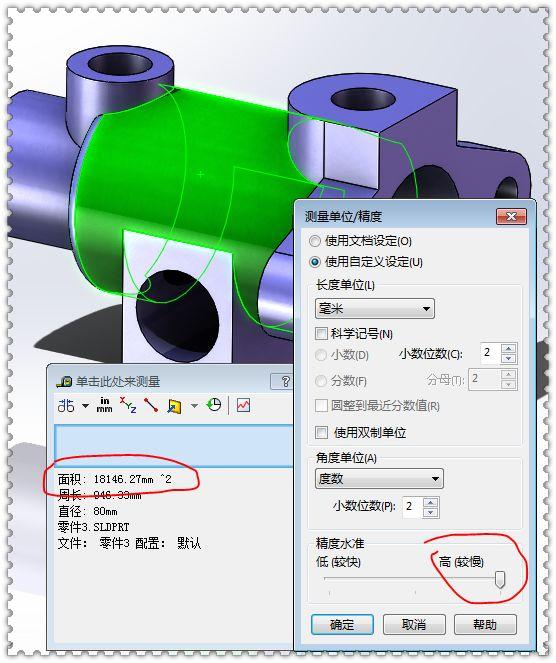

25.测量面积:18146.27 ,正确(精度高)。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

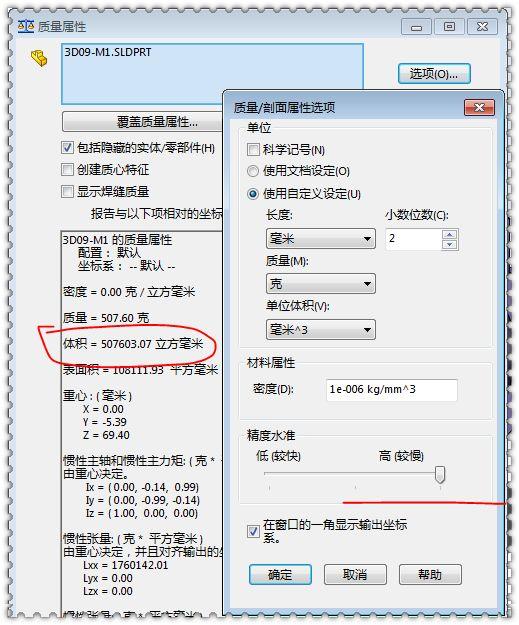

26.测量体积:507603.07 ,正确。

用SolidWorks建模的实体零件,此图仅用拉伸和切除就可以

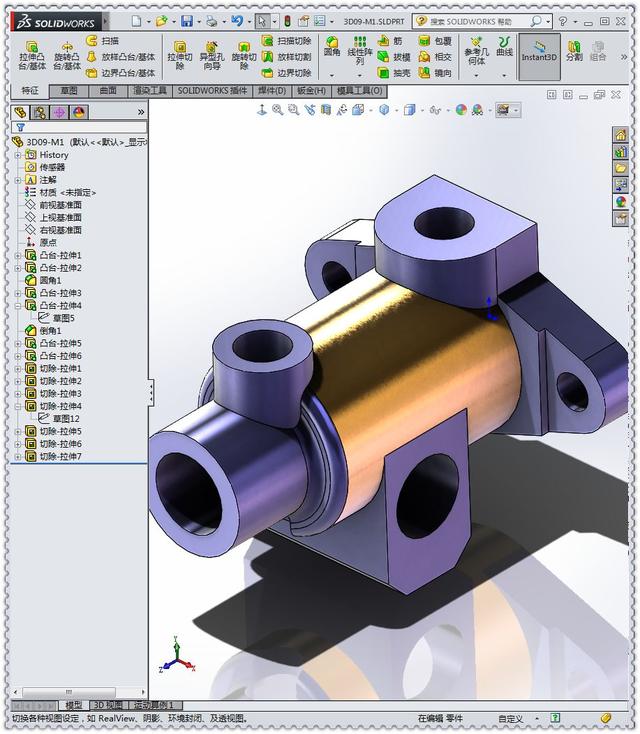

27.完成。
