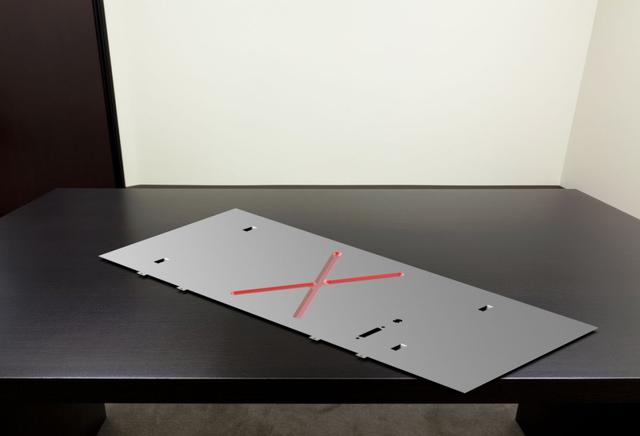

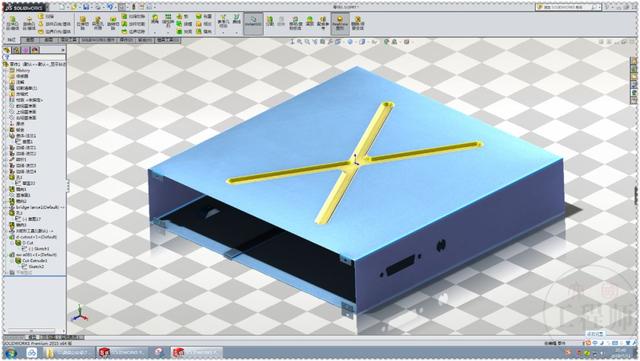

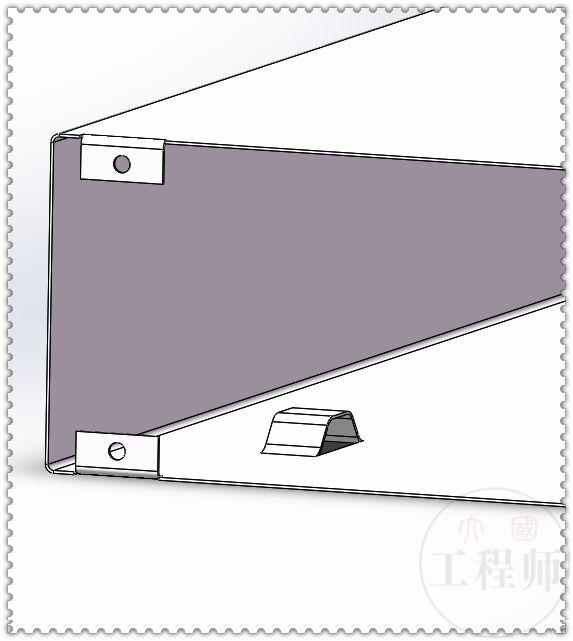

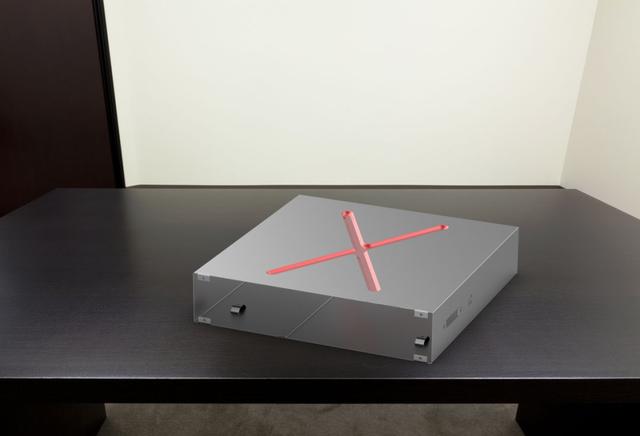

此图是用SolidWorks2015建模，用KeyShot 8渲染。
建模步骤：

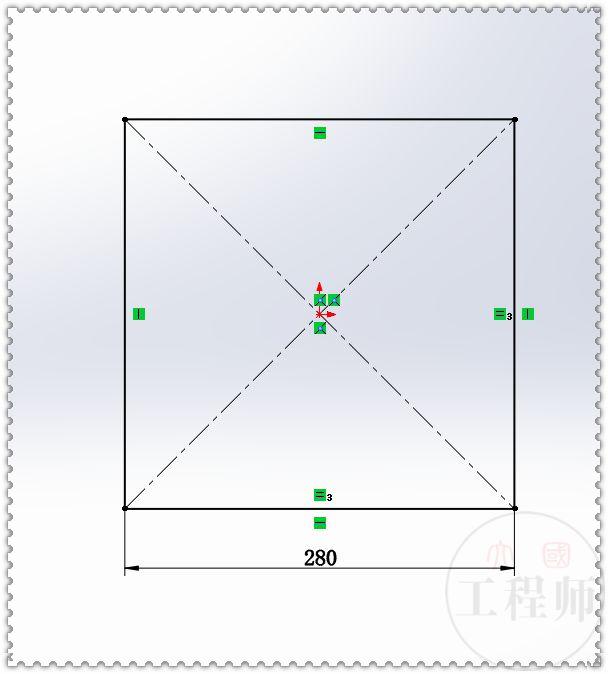

1.在上视基准面画正方形。

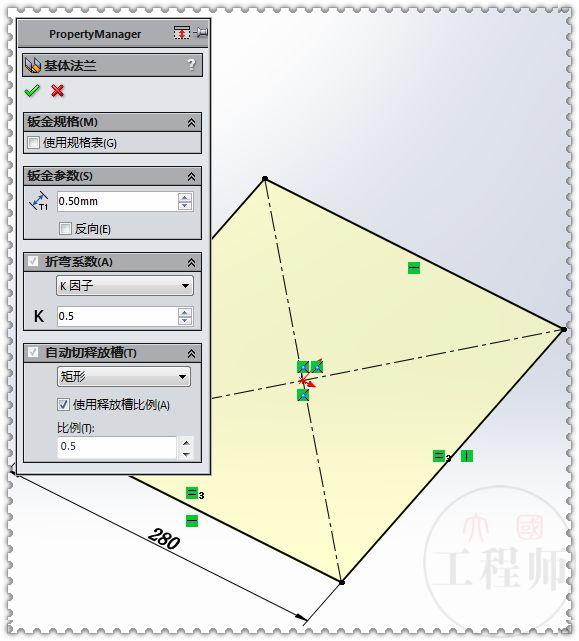

2.基体法兰。

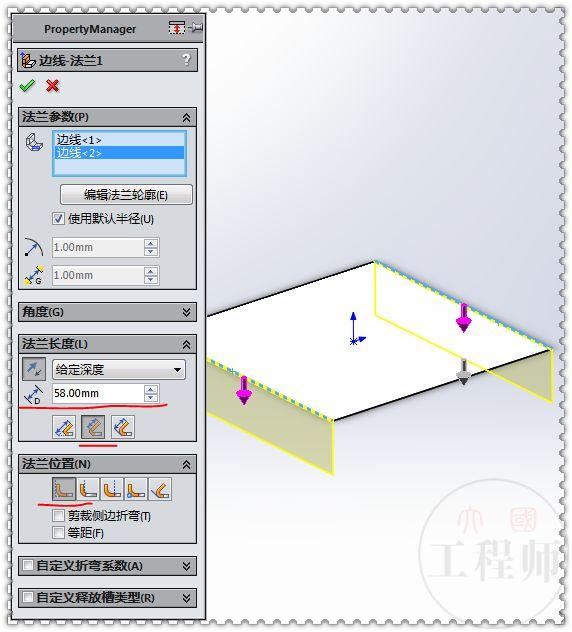

3.边线法兰，给定深度：58 。

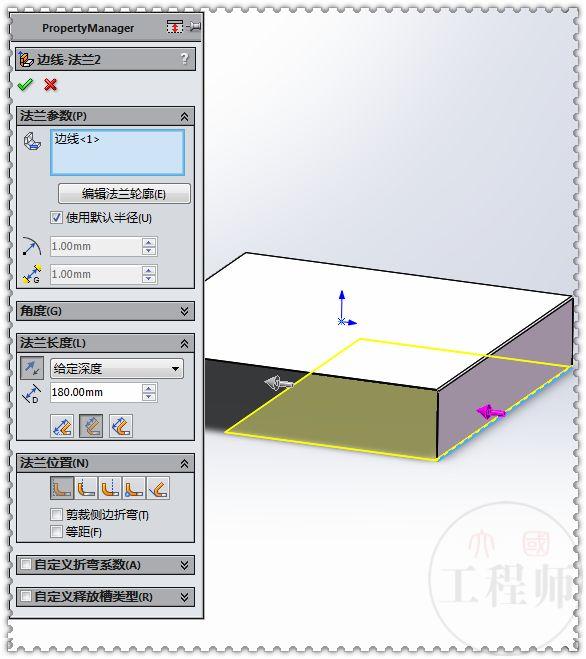

4.边线法兰，深度：180 。

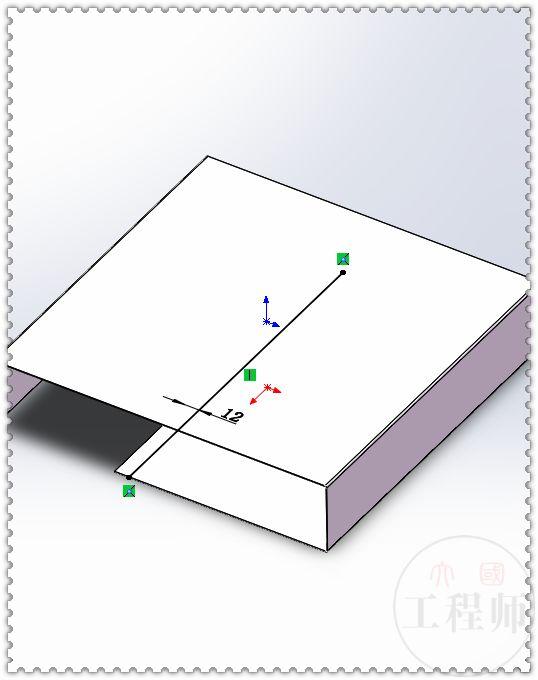

5.在底面上画一条直线。

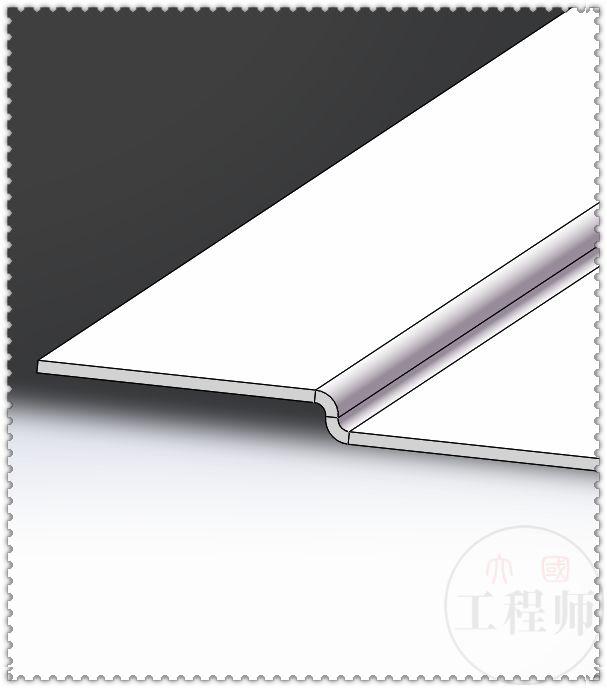

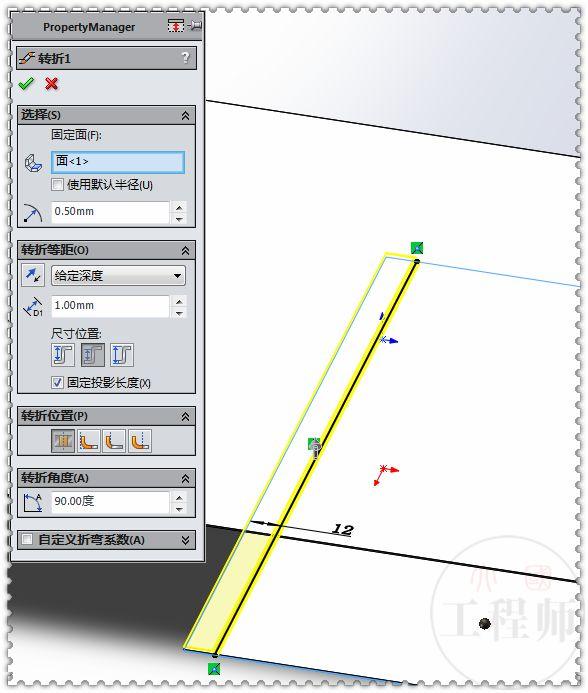

转折，半径：0.5 ；高度：1

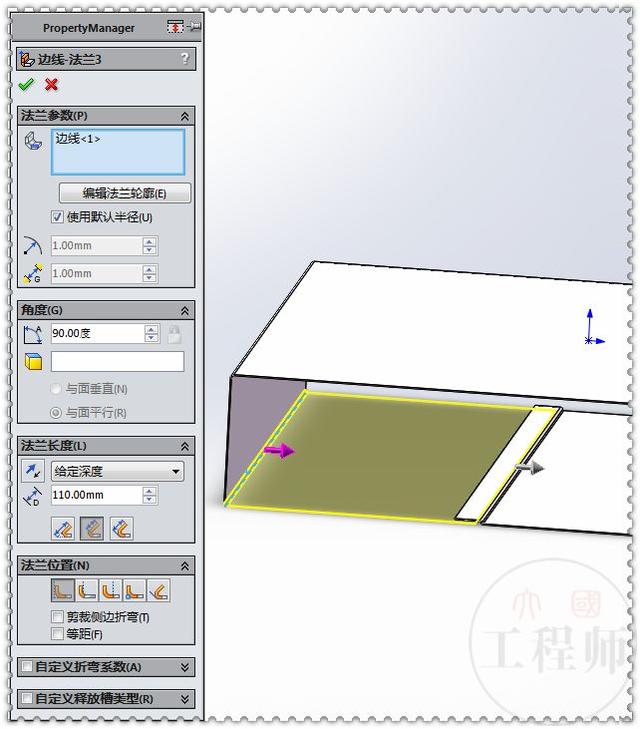

6.边线法兰，给定深度：110 。

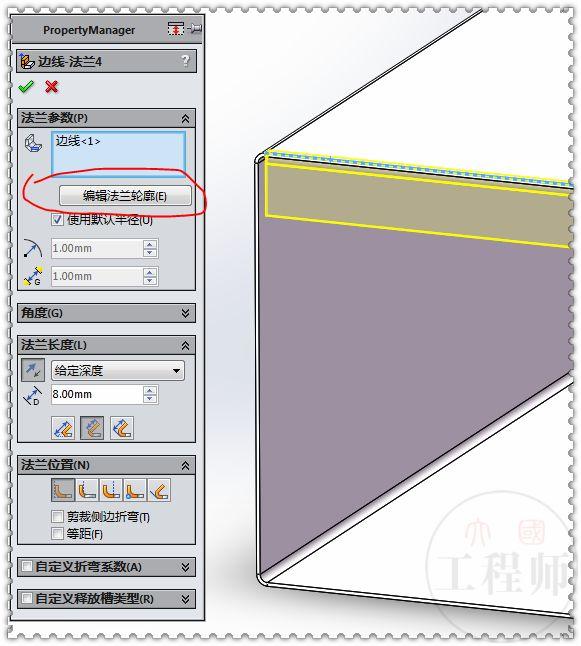

7.还是边线法兰，但这次要编辑法兰轮廓。

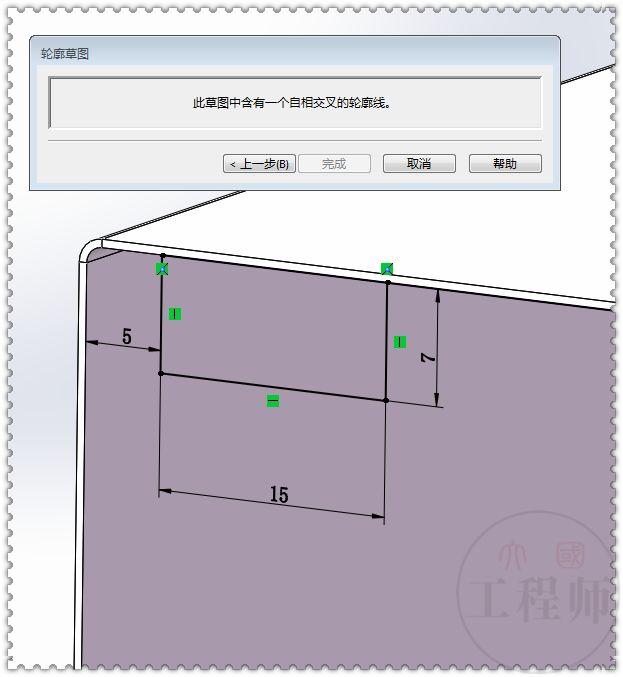

修改草图如下：

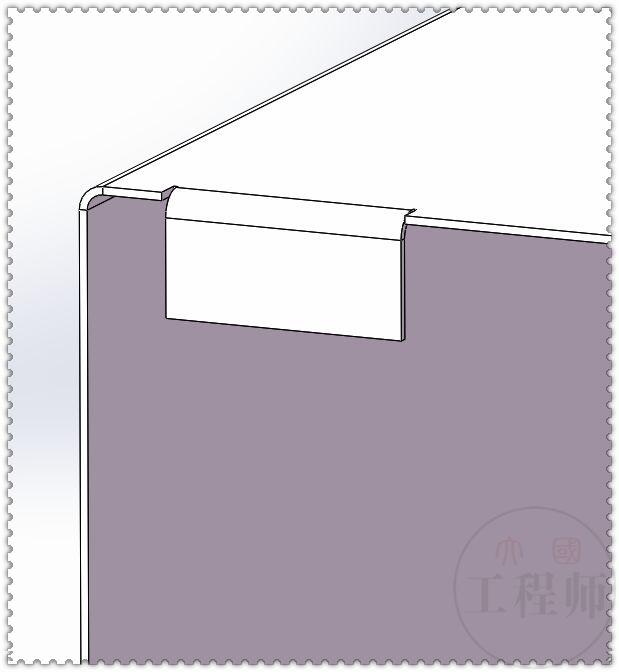

点完成
8.在中心切除一个直径：3的孔。
9.镜像特征到另一侧：边线法兰和孔。

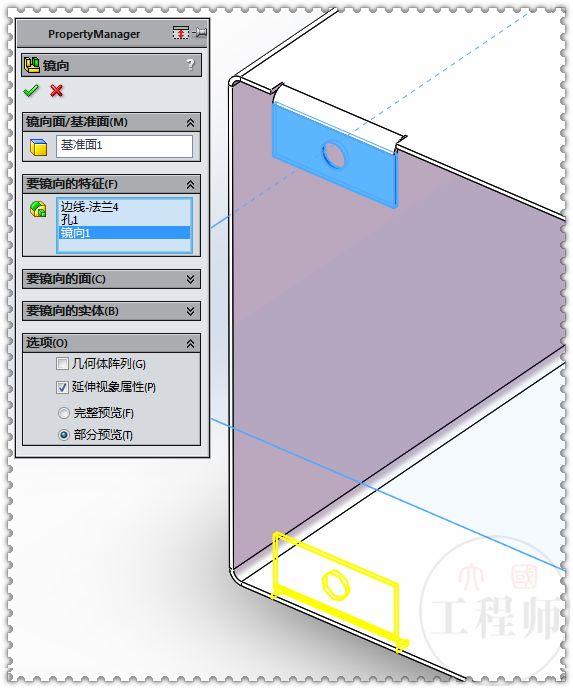

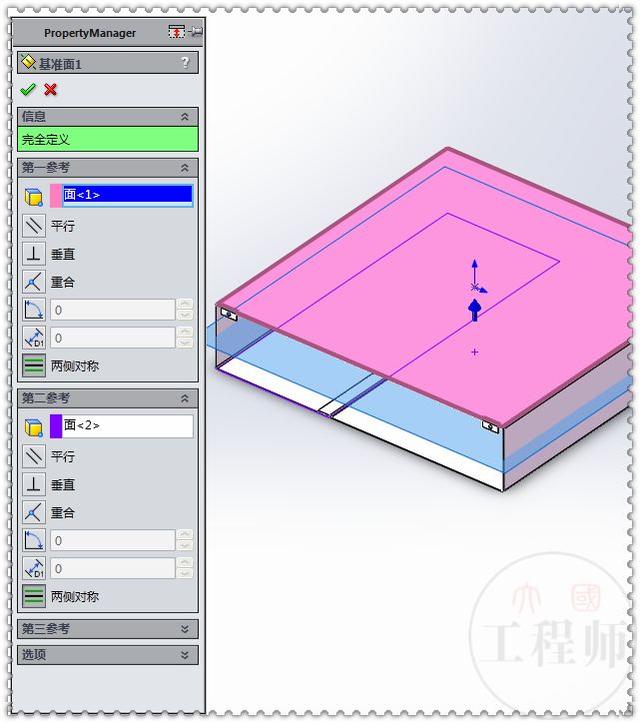

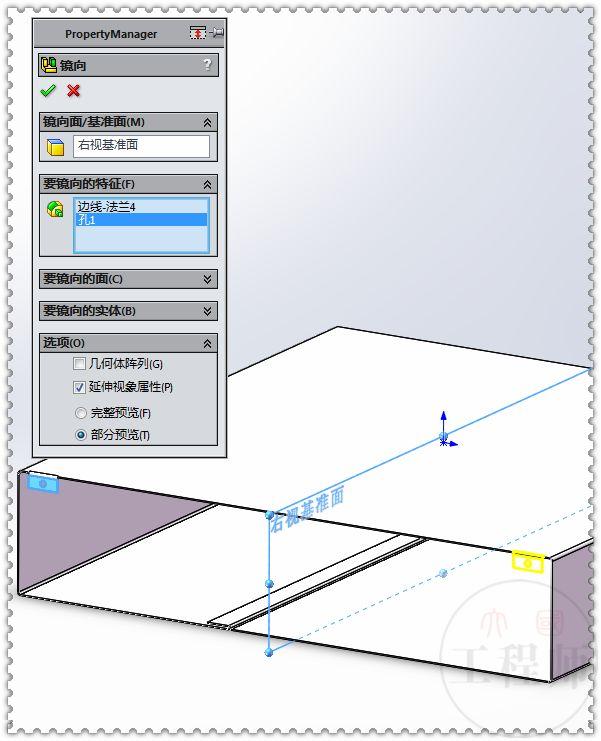

10.新建基准面，参考上下两个面。
11.镜像。

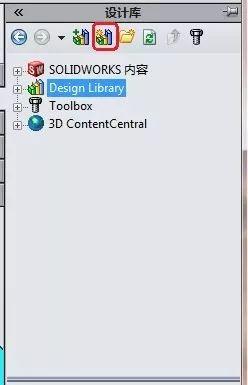

12.在设计库里找到：（软件自带的成型工具）

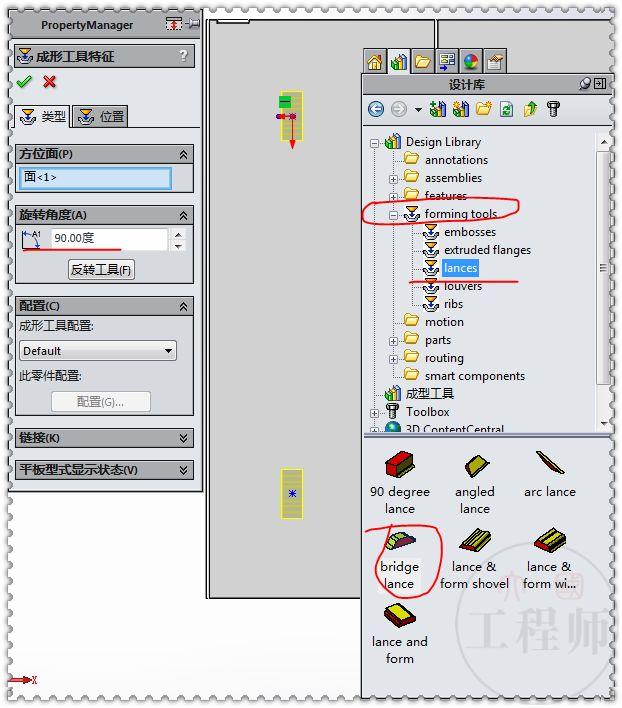

forming tools ——lansces——bridge lance

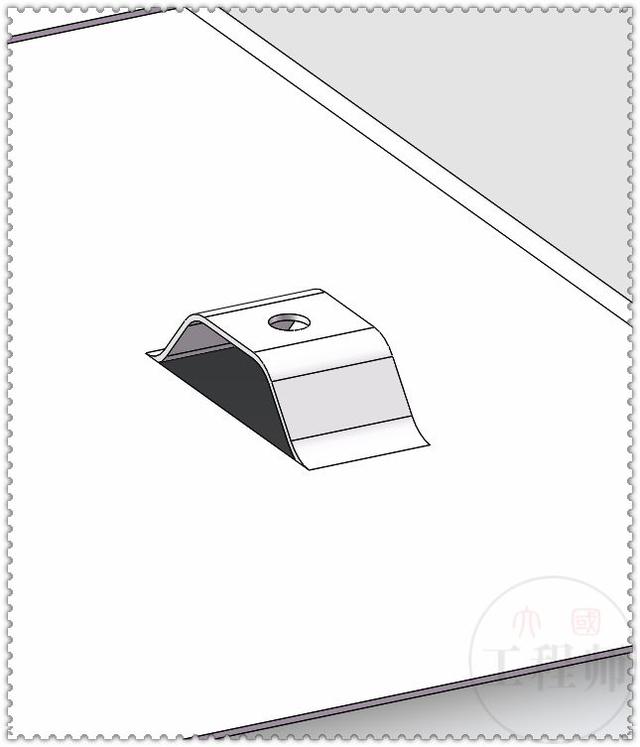

把它拖到钣金底面，调整角度

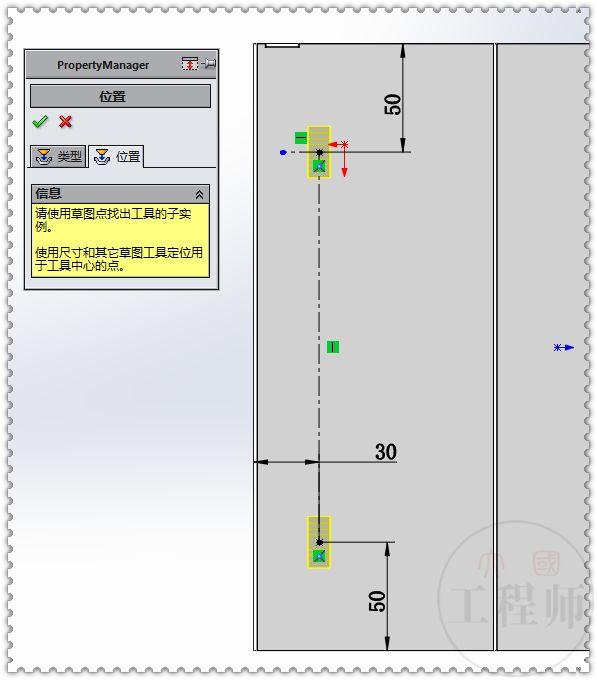

在位置里标注距离

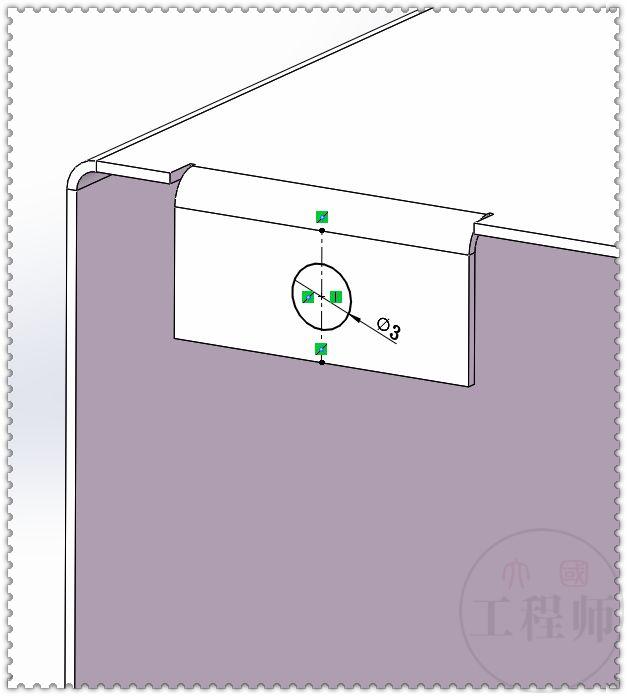

13.在桥切中心位置切除直径：3 的孔。

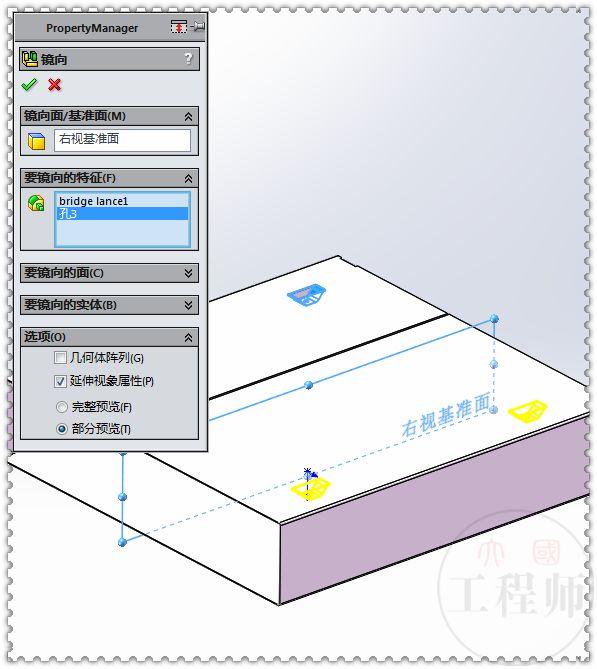

14.镜像两个桥切到另一边。
保存文件
新建零件——画一个成型工具

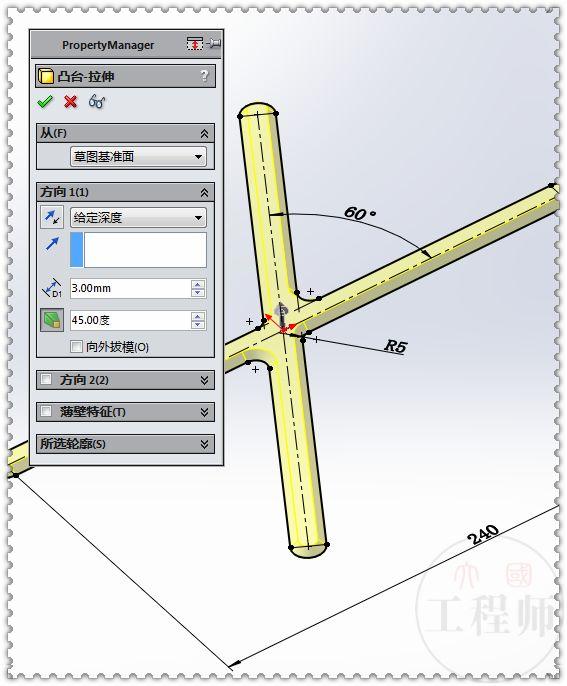

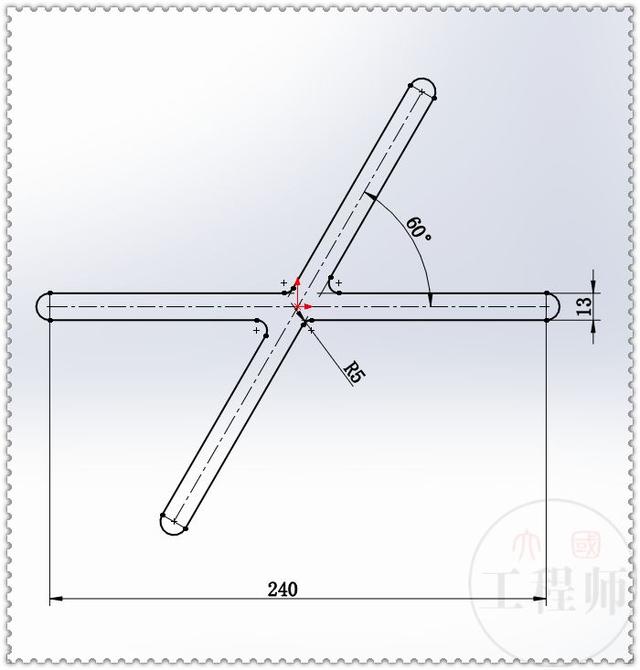

15.在上视基准面上画草图如下。

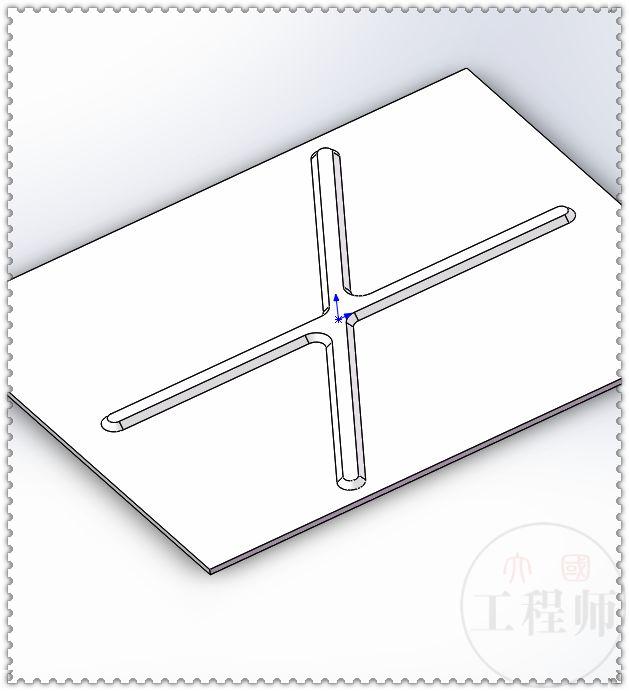

16.拉伸凸台，高度：3 ，拔模角度：45度。
17.在上视基准面上画一个大点的矩形，拉伸凸台。

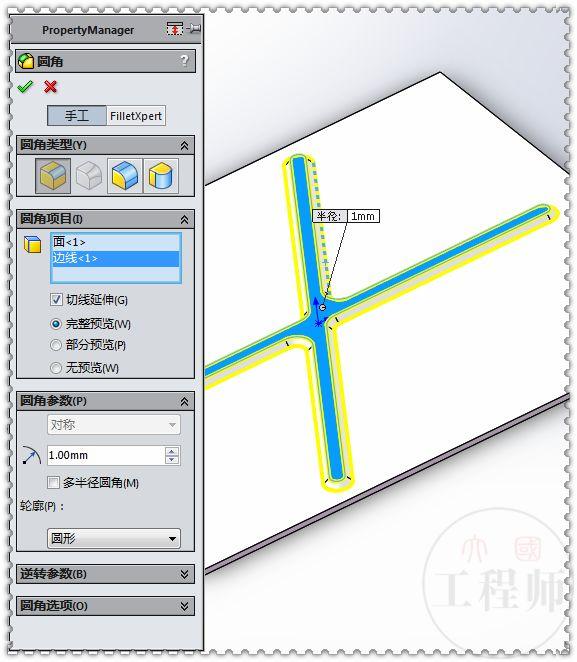

18.圆角，半径：1 。

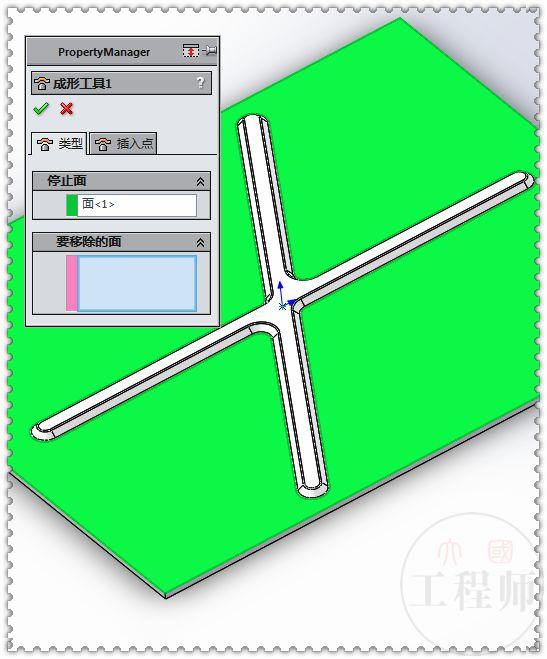

19.成形工具，停止面：绿色面。（没有要移除的面）
20.保存文件。
成形工具文件单独保存到一个文件夹内

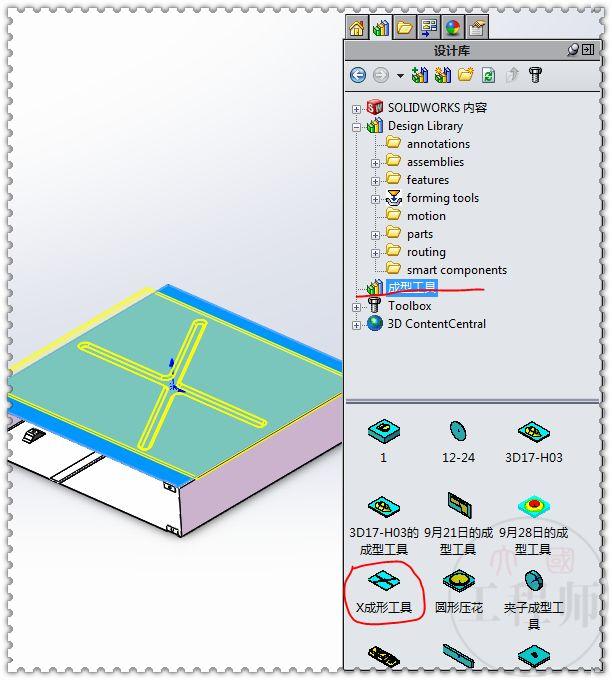

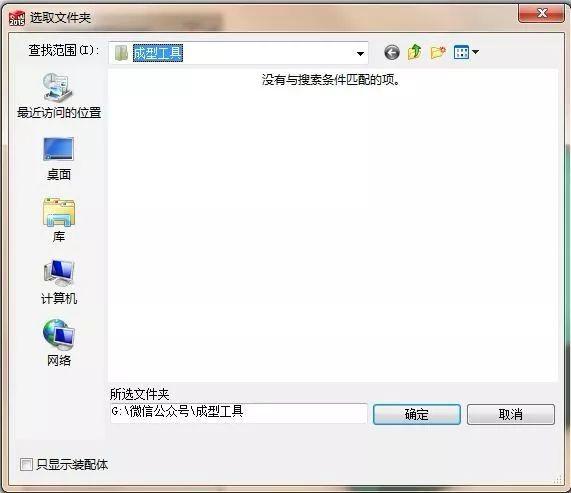

在设计库里添加上一步的文件夹

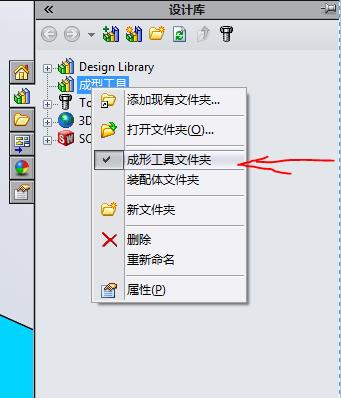

在文件夹上右键——设为成形工具文件夹

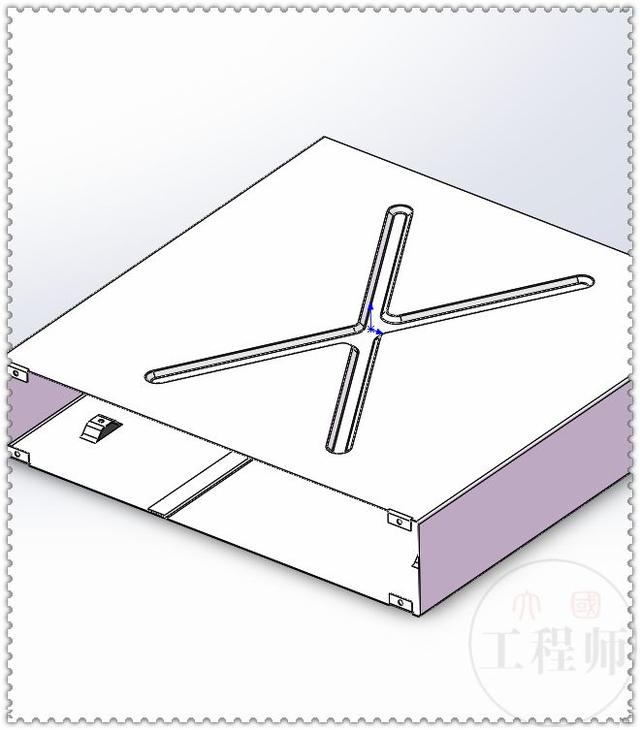

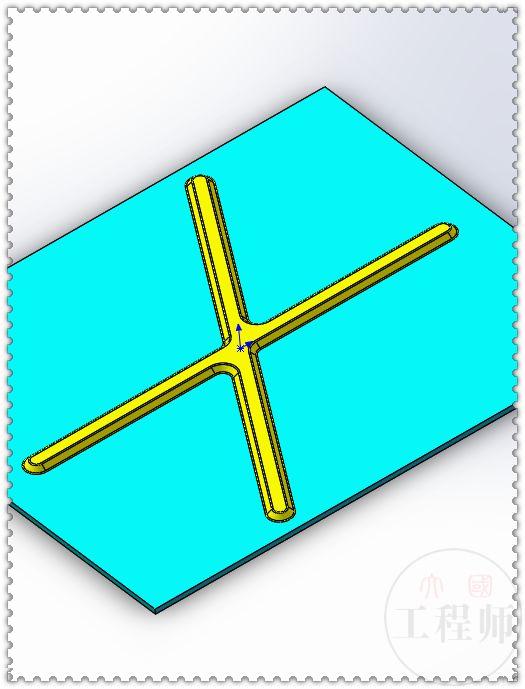

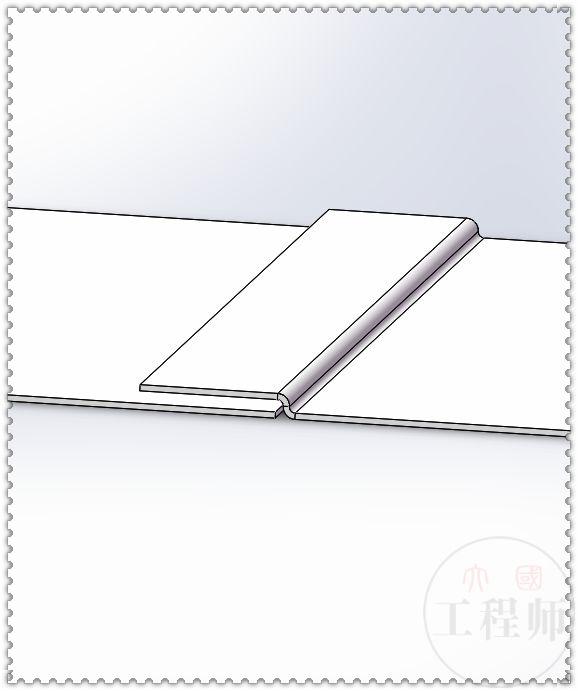

21.回到最初的文件，把新画的X成形工具拖到钣金上。

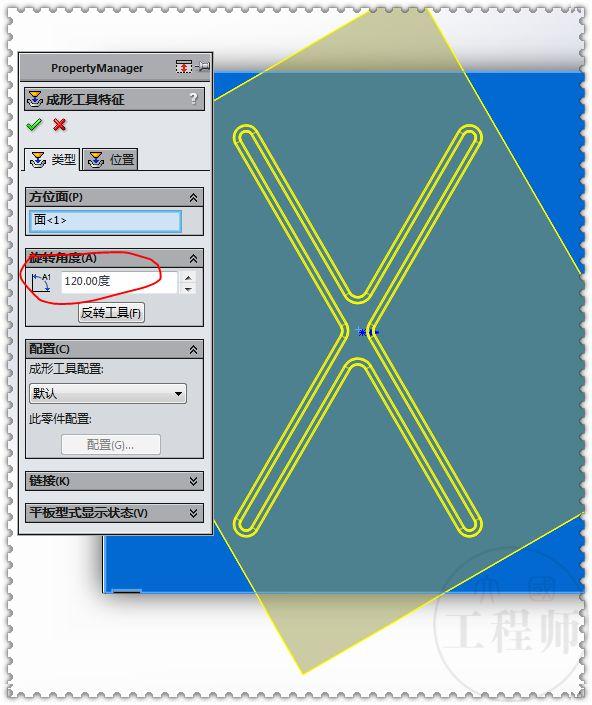

22.调整角度，在位置里约束的原点上。

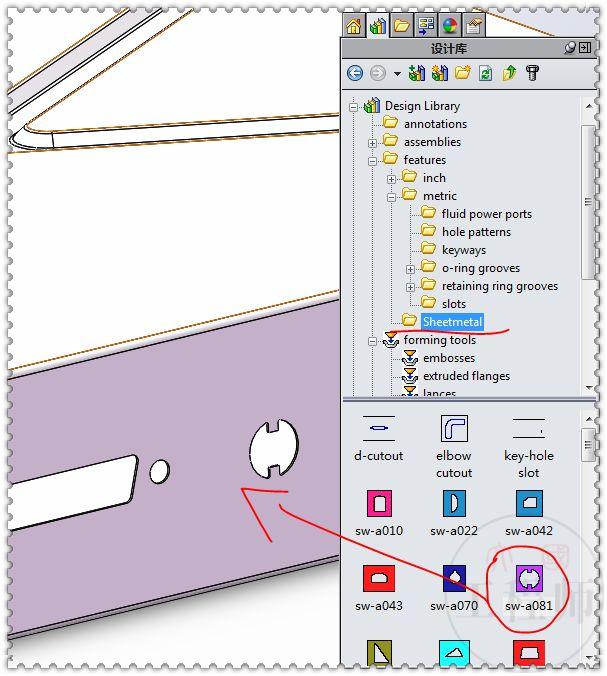

23.也可以在设计库里找到：（这是软件自带的）

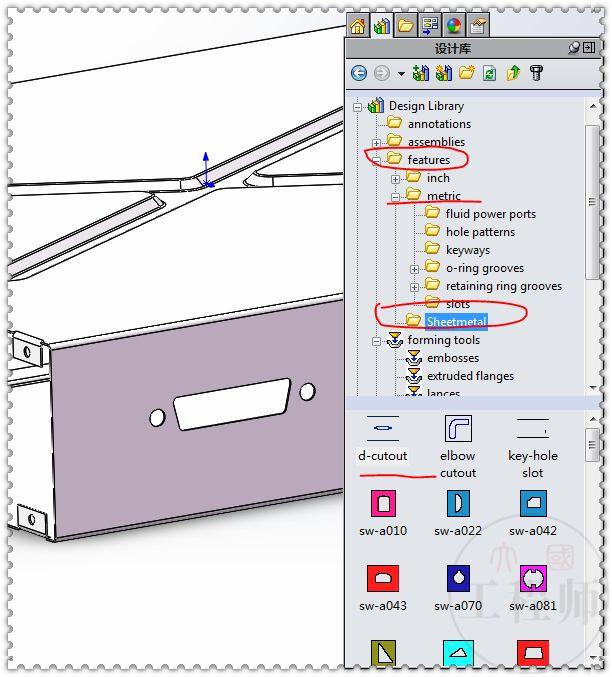

features——metric——Sheetmetal
把里面的特征库文件拖到钣金上
可以直接切除
23.这些特征也可以自己画好，然后添加到库，特征库文件的文件都是 .sldlfp 格式 。

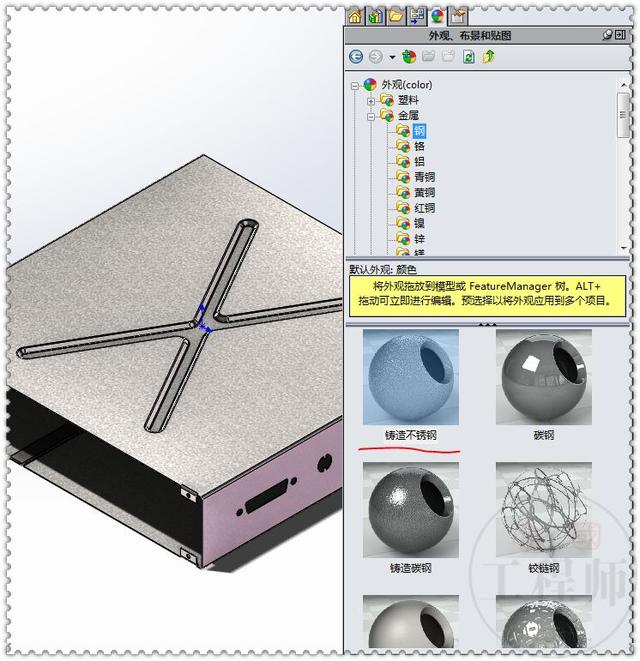

24.添加外观——金属：铸造不锈钢。

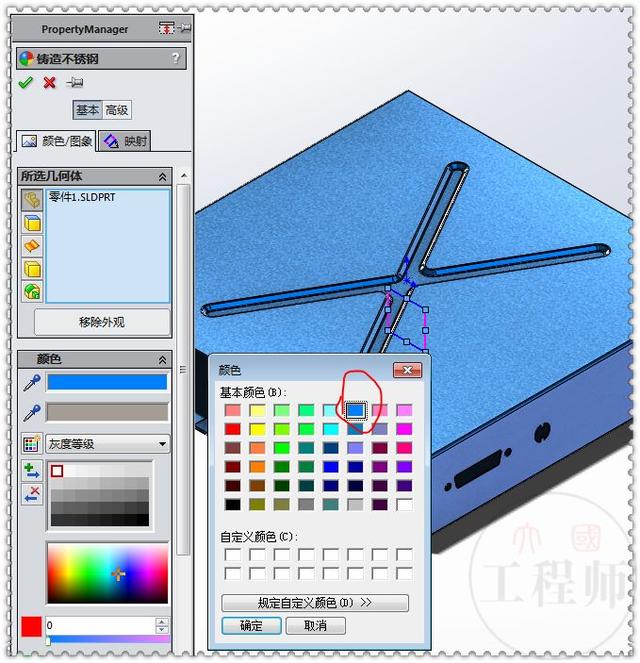

25.换个颜色。

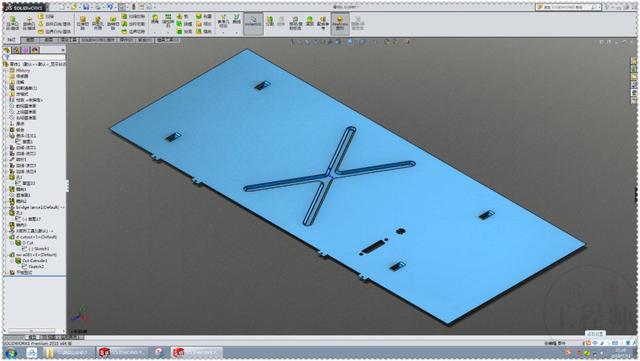

26.完成，展开。
