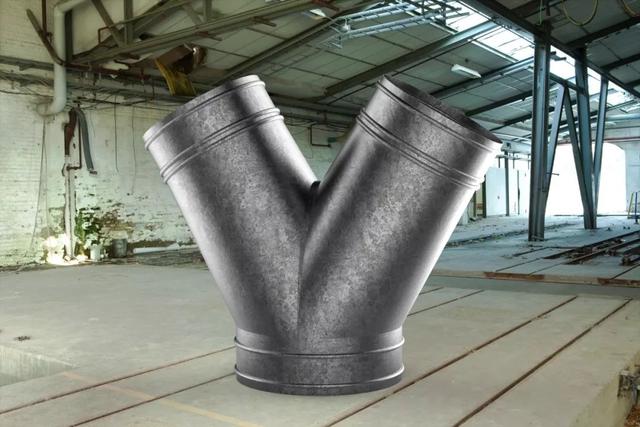

此图是用SolidWorks2015建模，用KeyShot 8渲染，上面两张图。

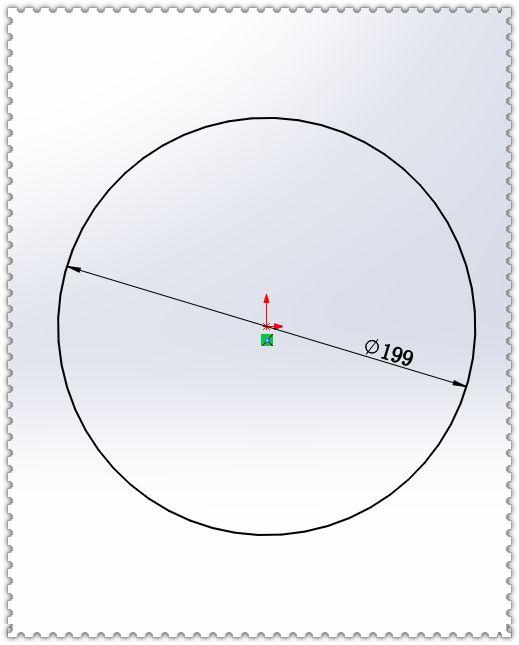

1.在上视基准面上画圆。

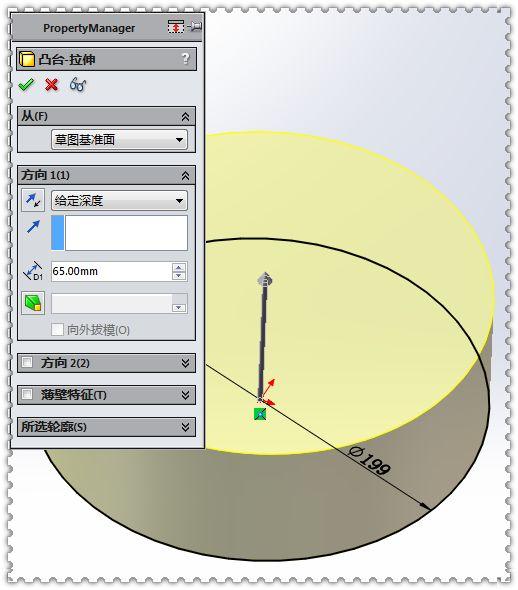

2.拉伸凸台，高度：65 。

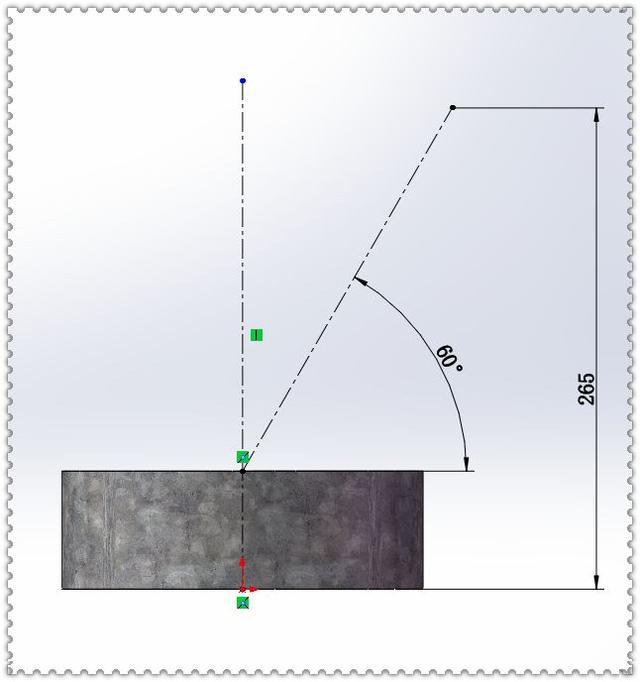

3.在前视基准面上画斜线。

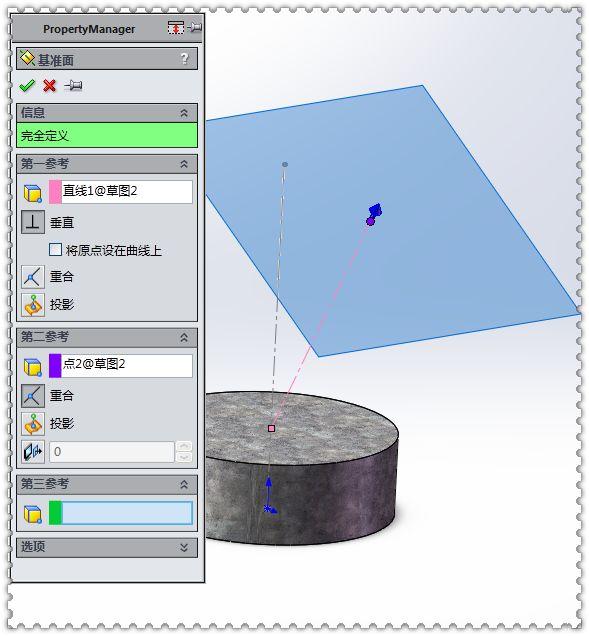

4.新建基准面，参考斜线和它的端点。

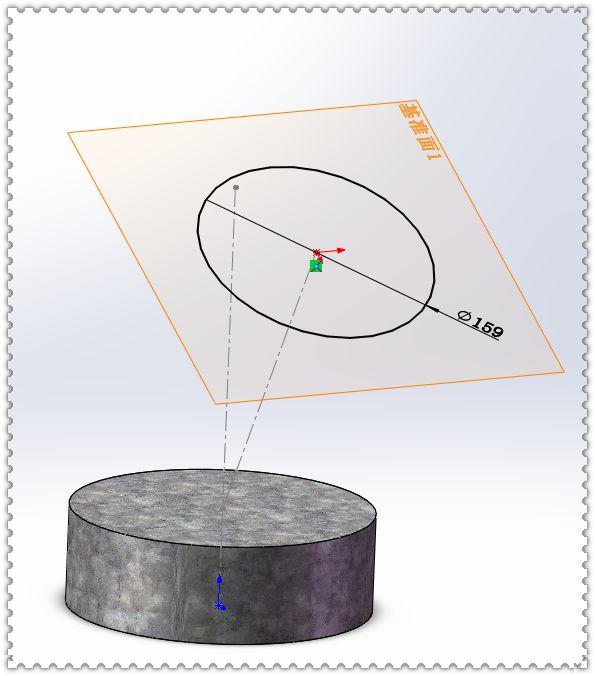

5.在新建的基准面上画圆。

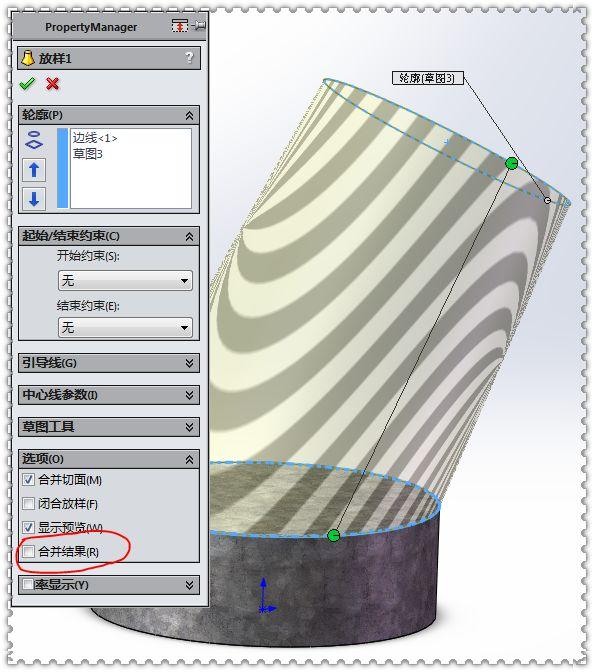

6.放样，轮廓：草图圆和底部实体的圆边线。去掉合并结果。

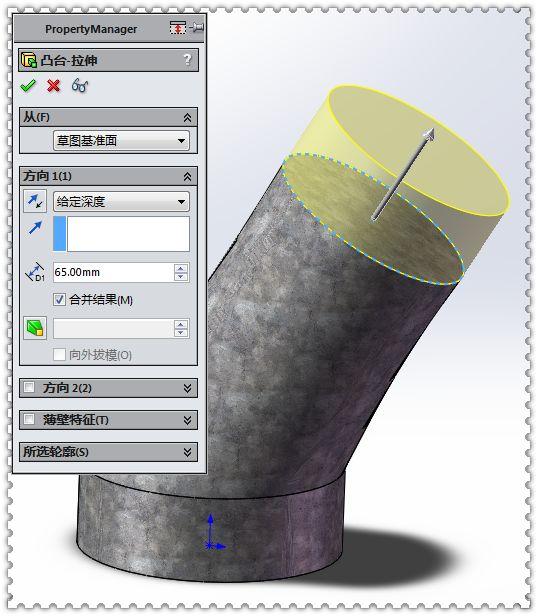

7.拉伸凸台，草图用的还是同一个圆。

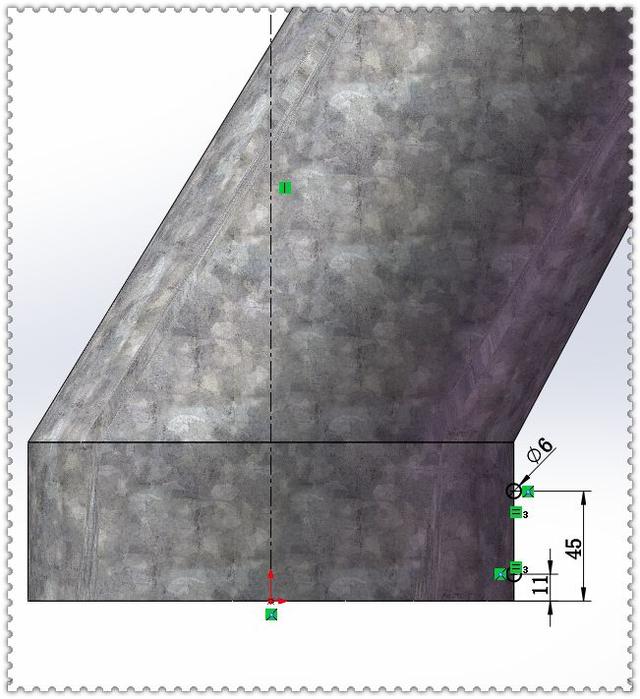

8.在前视基准面上画两个圆和中心线。
9.旋转。

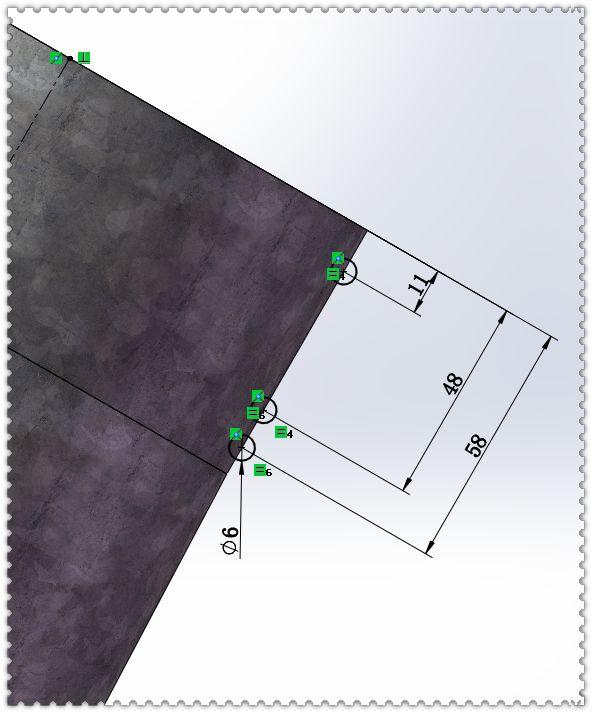

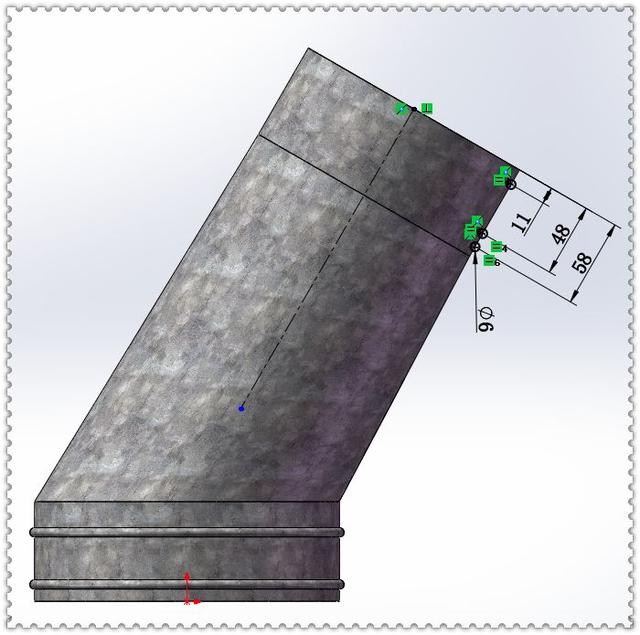

10.还是在前视基准面上草绘三个圆。

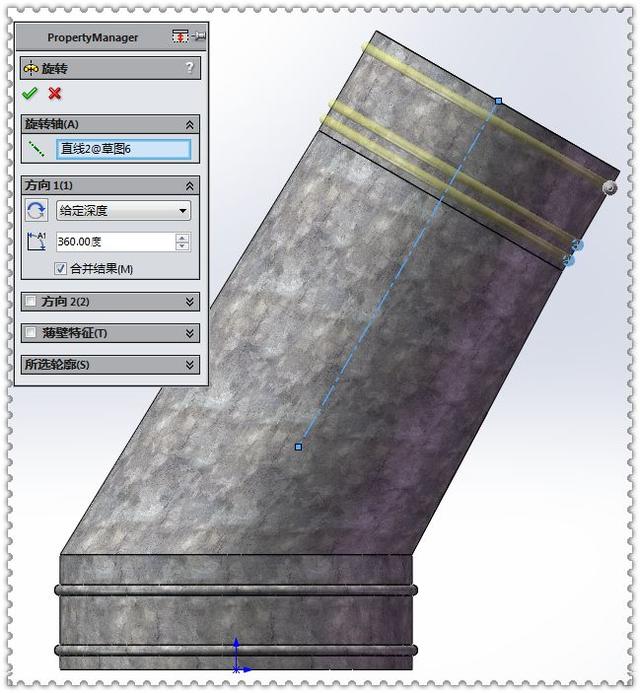

11.旋转。

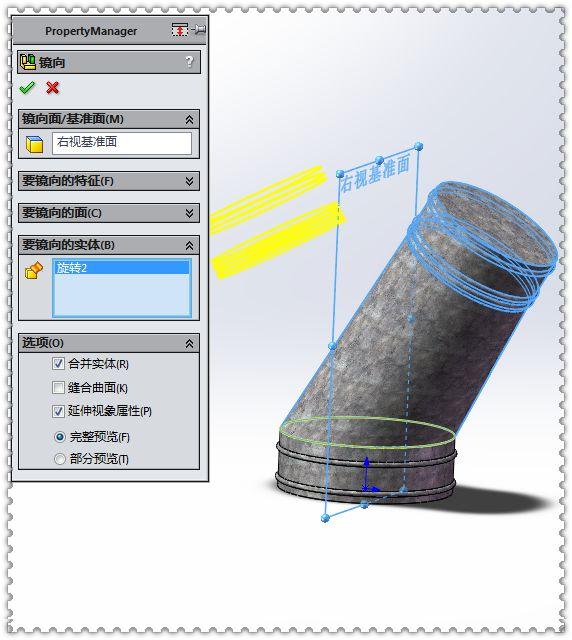

12.镜像——实体，用右视基准面作为镜像面，

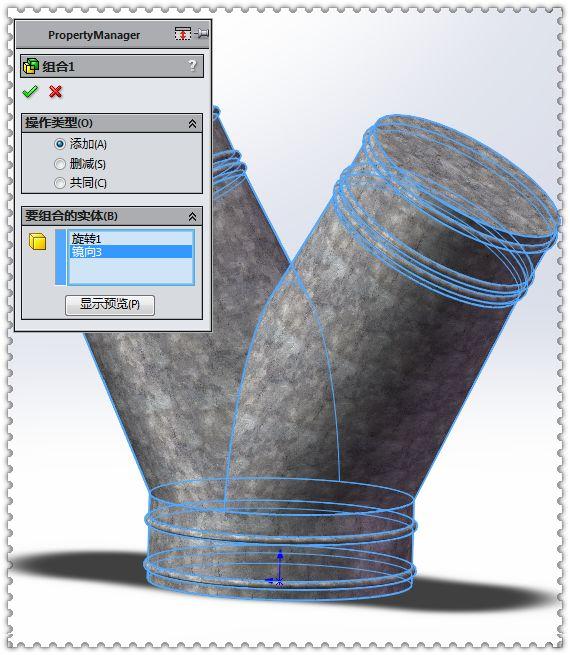

14.组合。

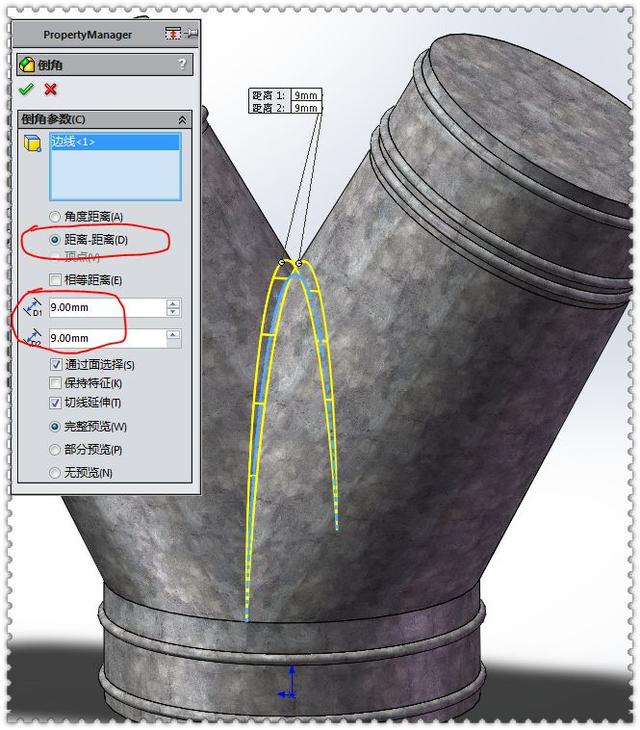

15.倒角，距离——距离：9——9 。

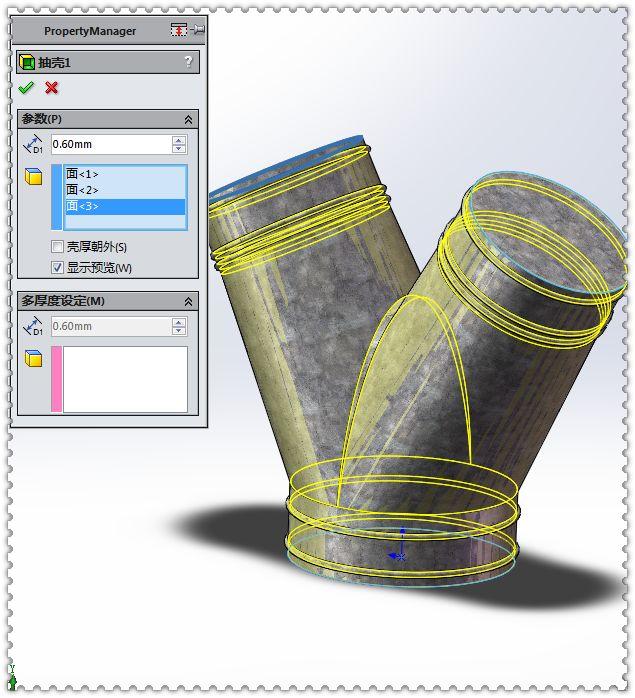

16.抽壳，厚度：0.6 。

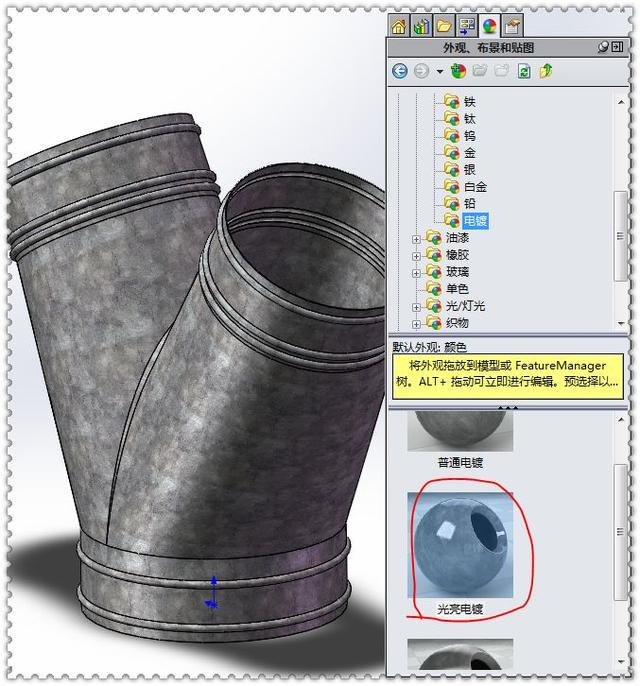

17.外观用的是金属——电镀——光亮电镀。

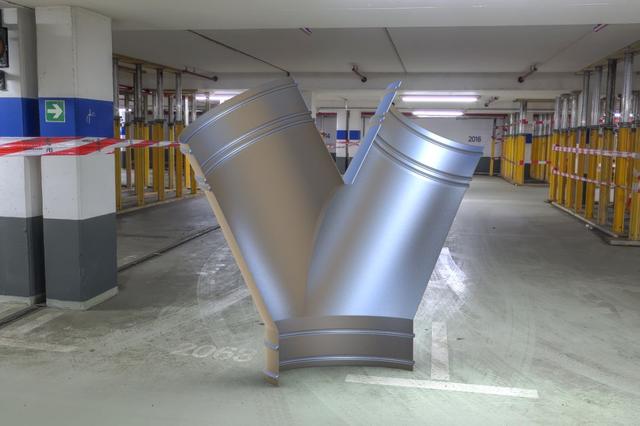

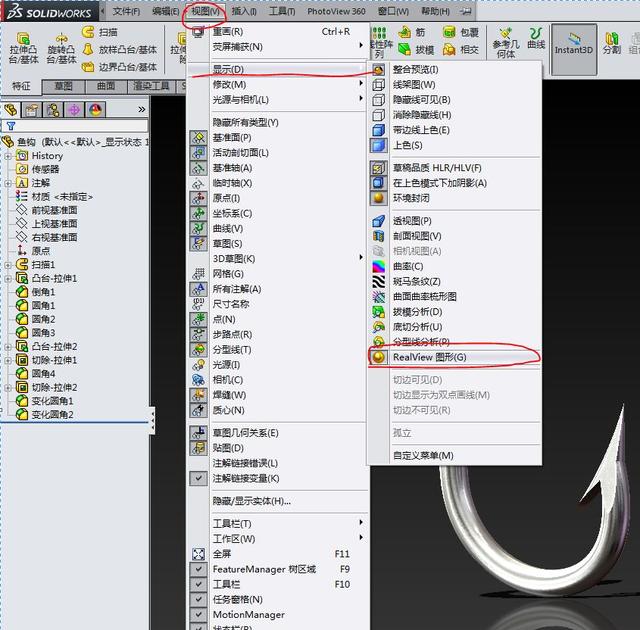

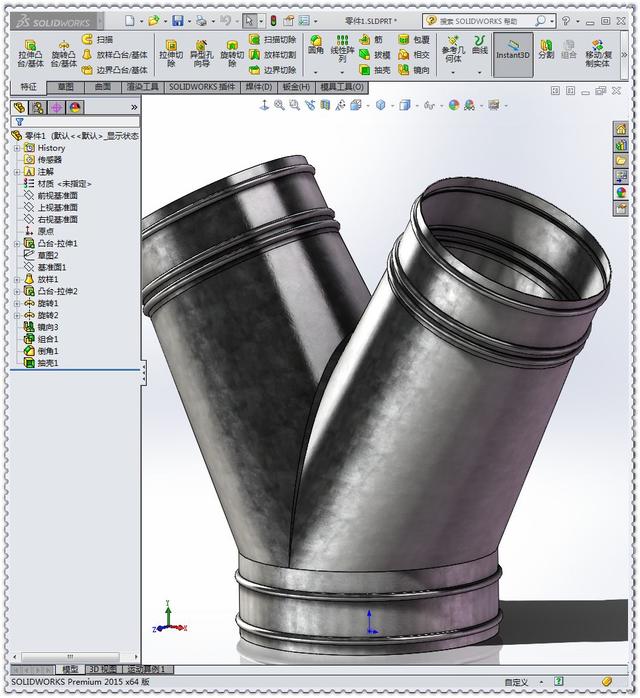

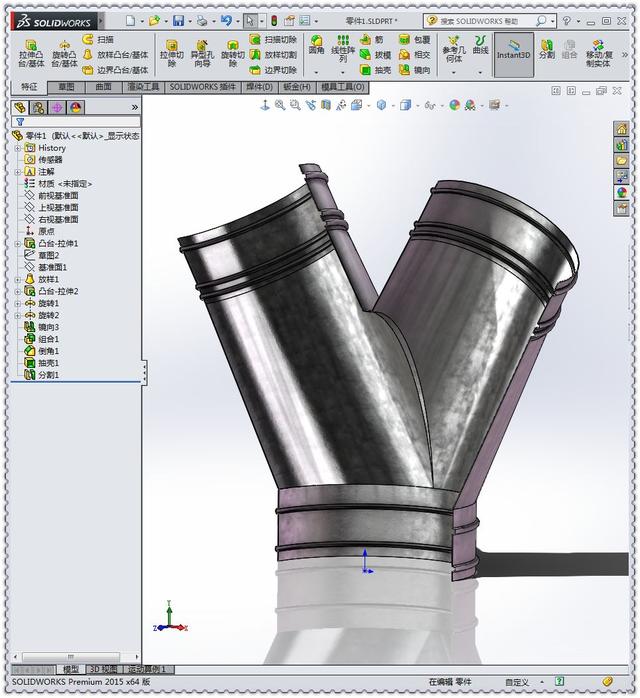

18.完成。（下面两张图是开启RealView图形的效果。RealView必须用官方指定的显卡才能开启或进行破解）
