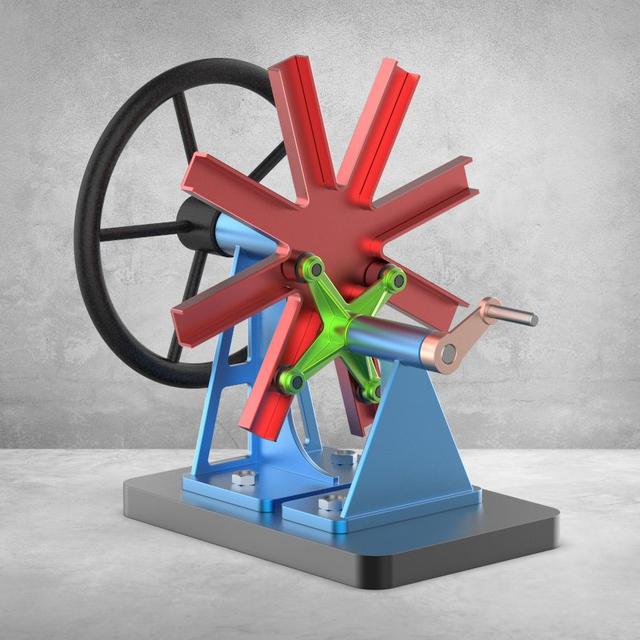

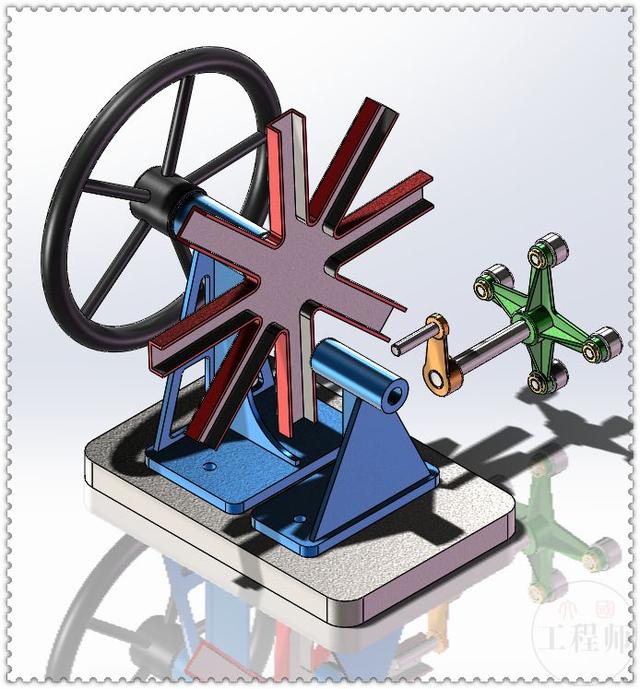

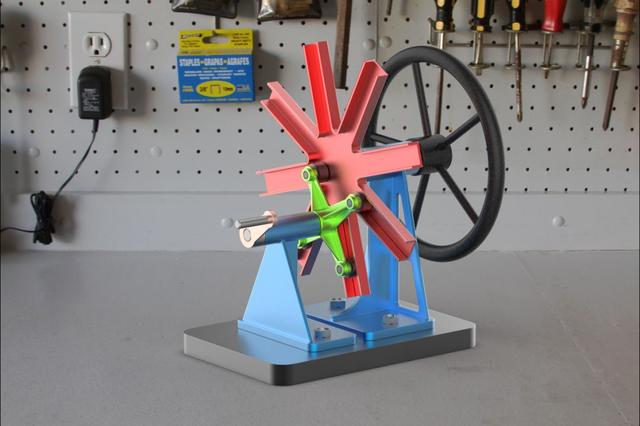

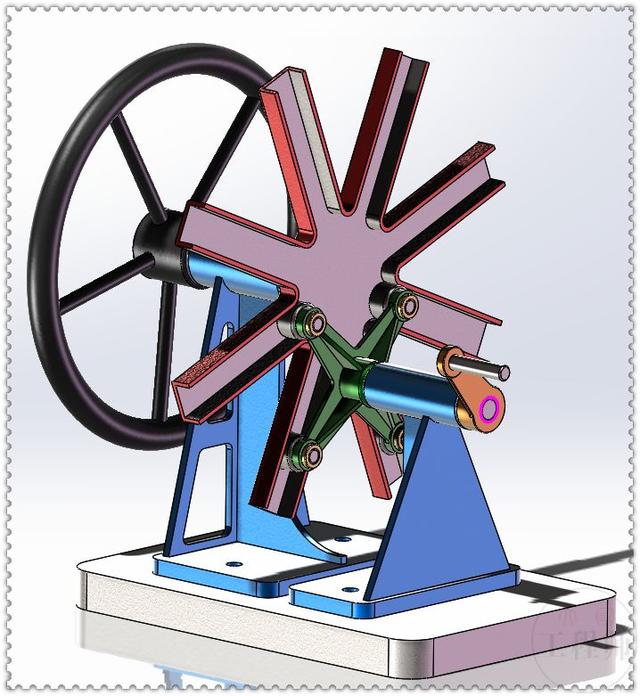

此图是用SolidWorks2015建模,用KeyShot 8渲染(上面两张图)。

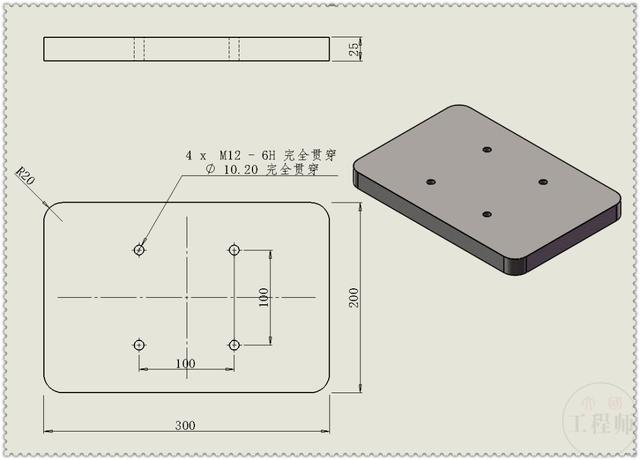

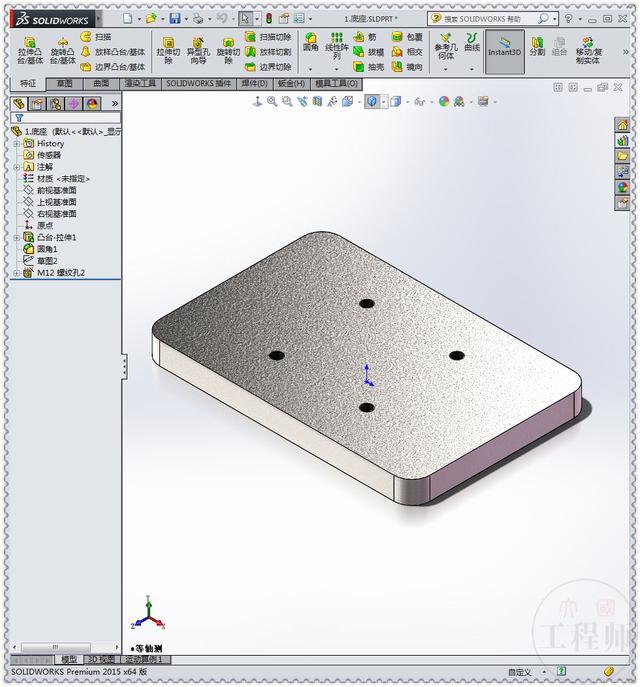

零件一:底座

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

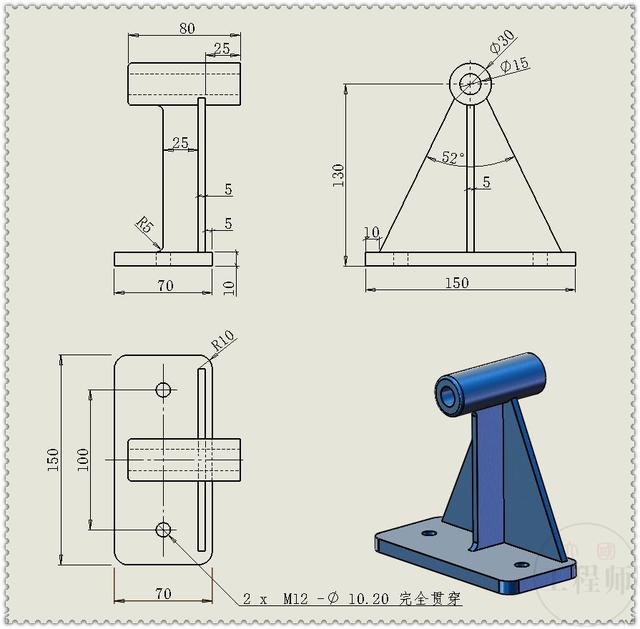

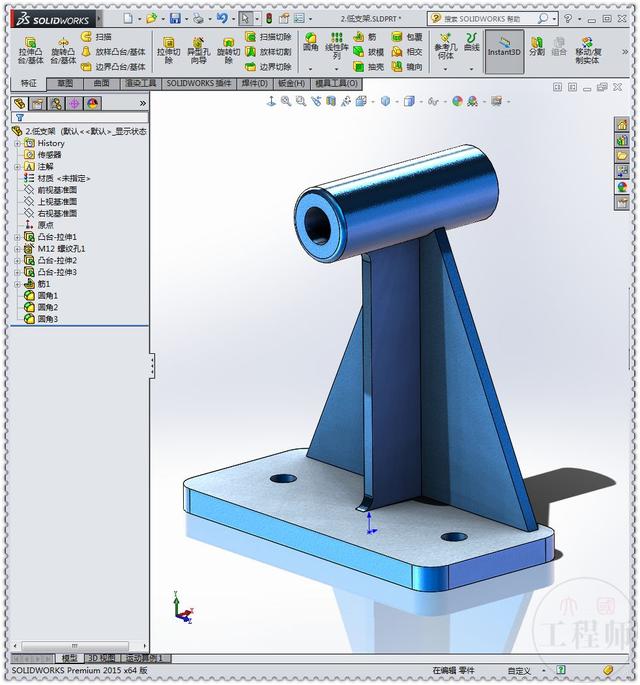

零件二:低支架

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

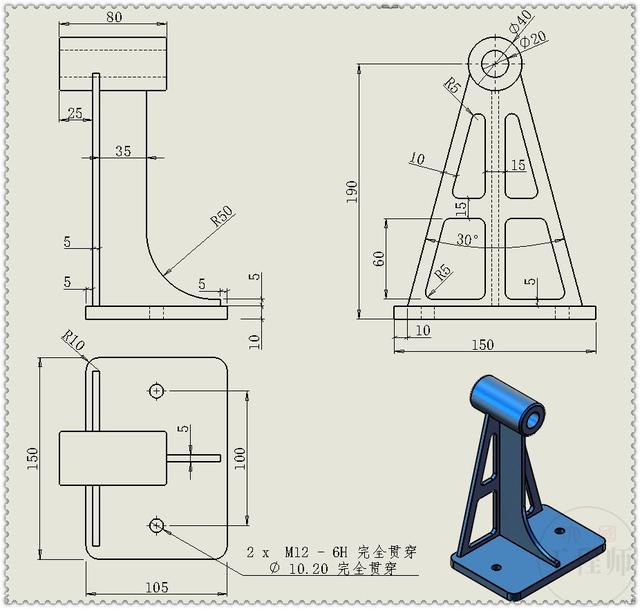

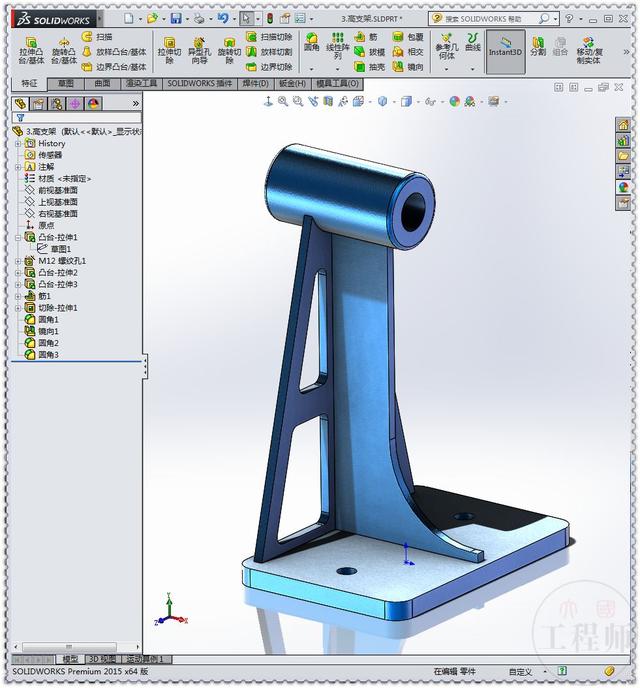

零件三:高支架

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

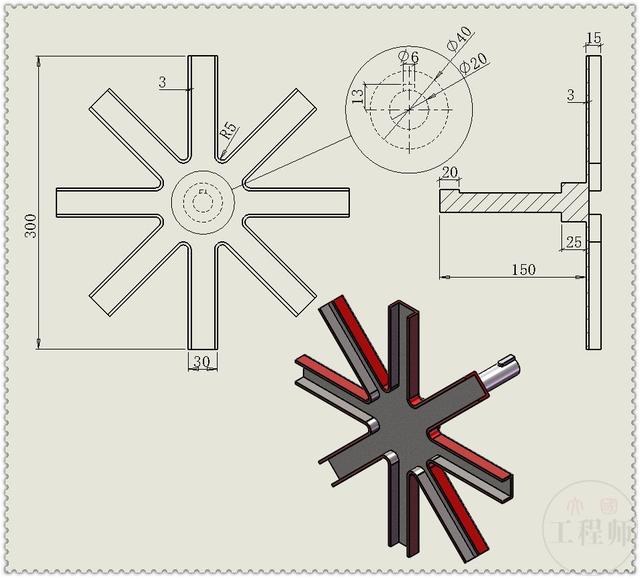

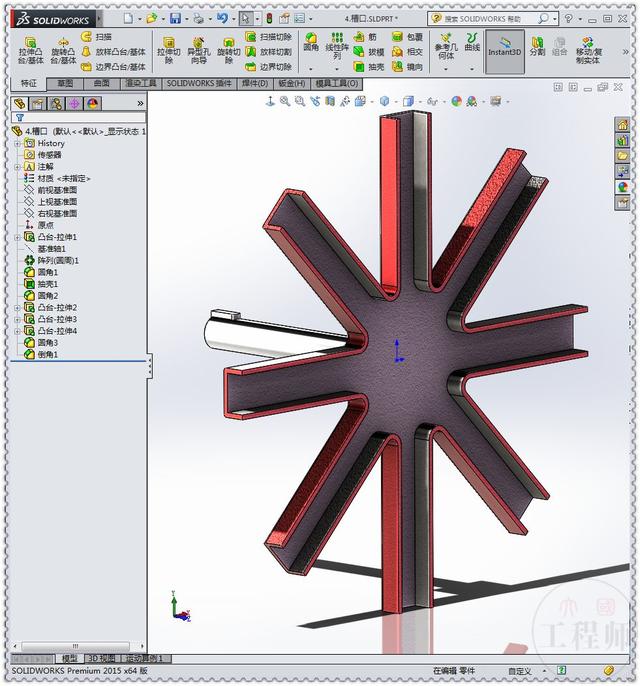

零件四:多十字滑槽

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

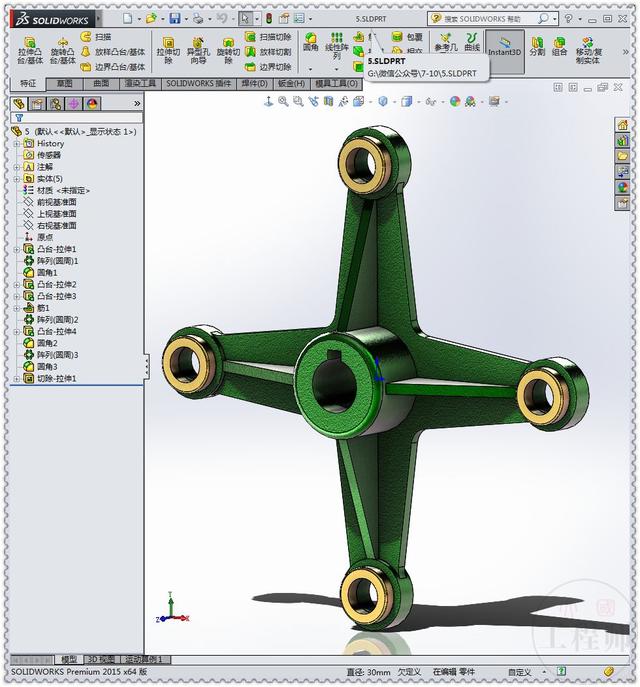

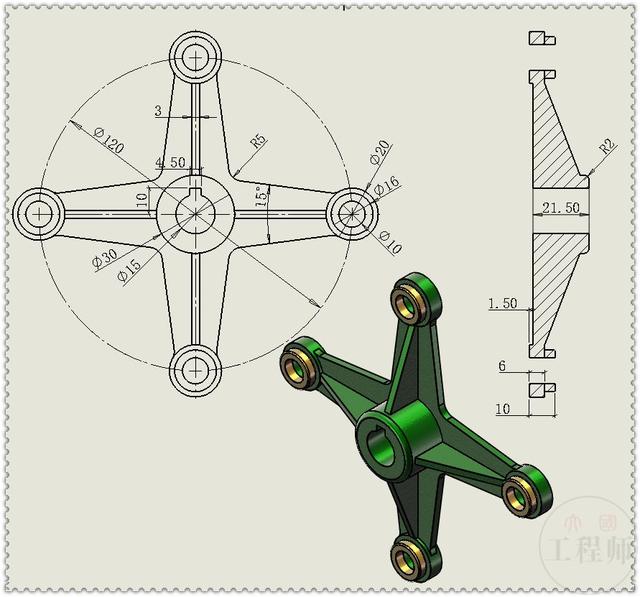

零件五:机械臂

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

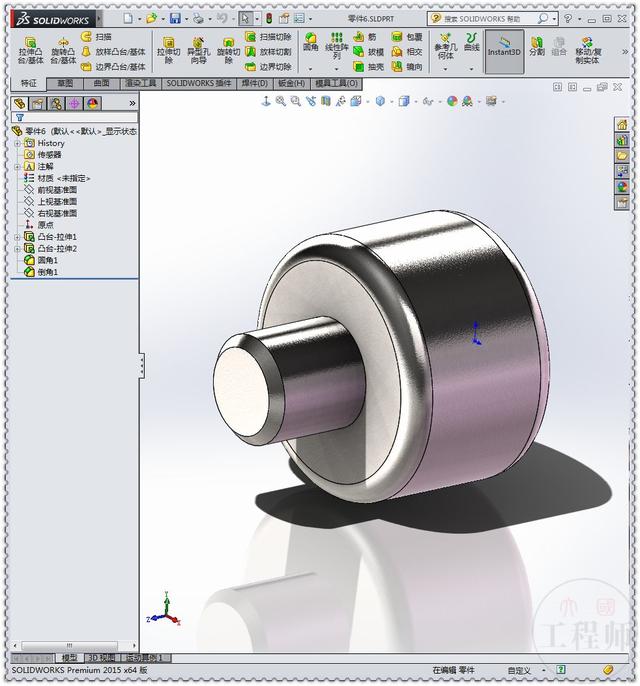

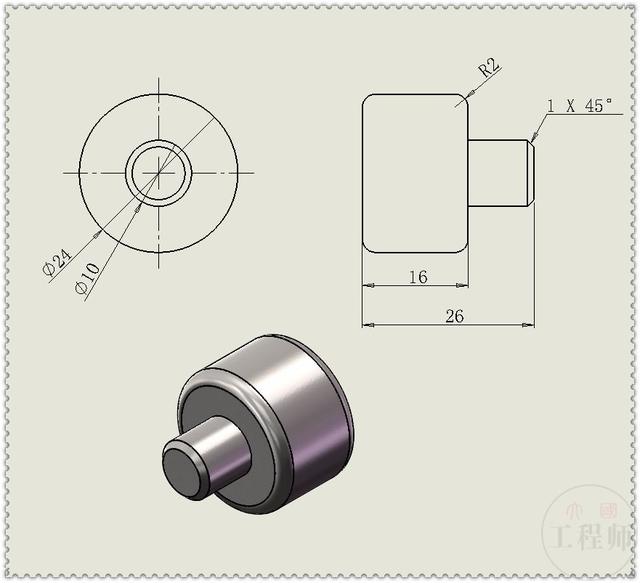

零件六:滚动滑块

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

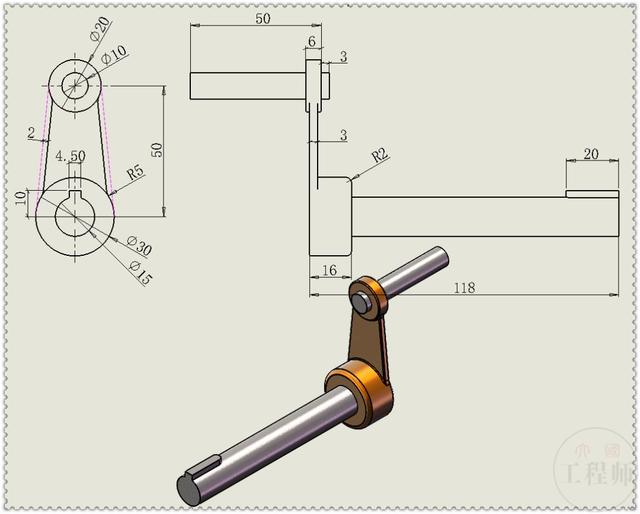

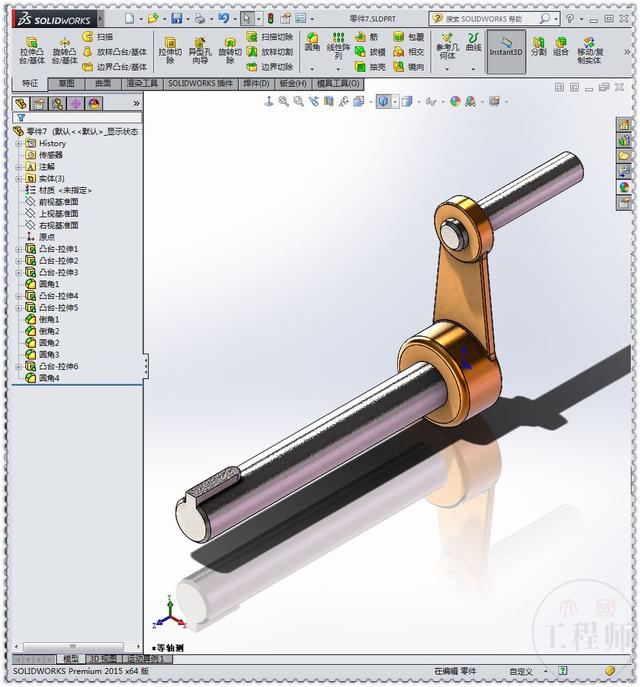

零件七:轴和摇把

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

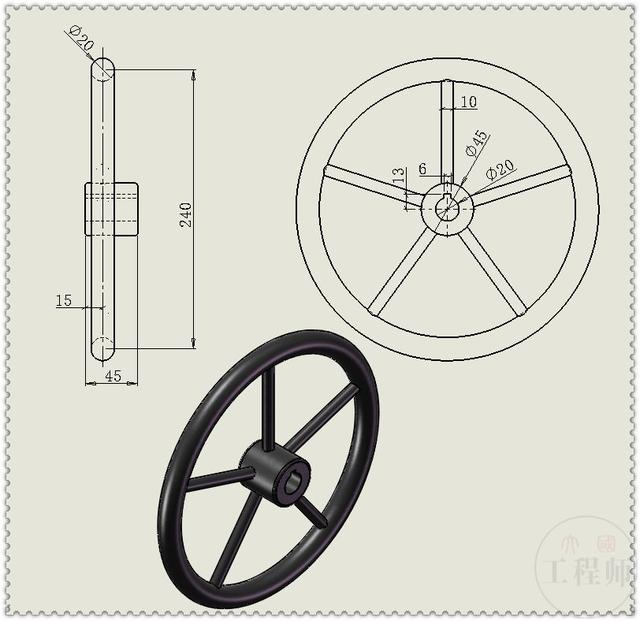

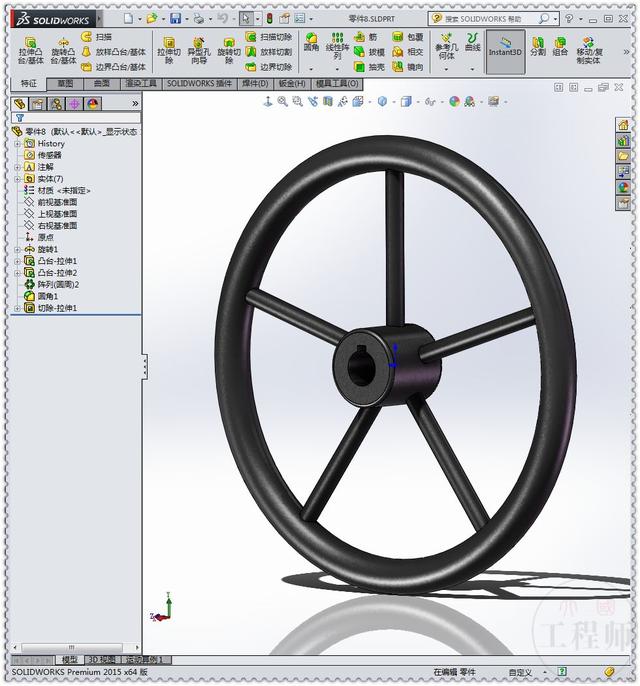

零件八:轮

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


装配体

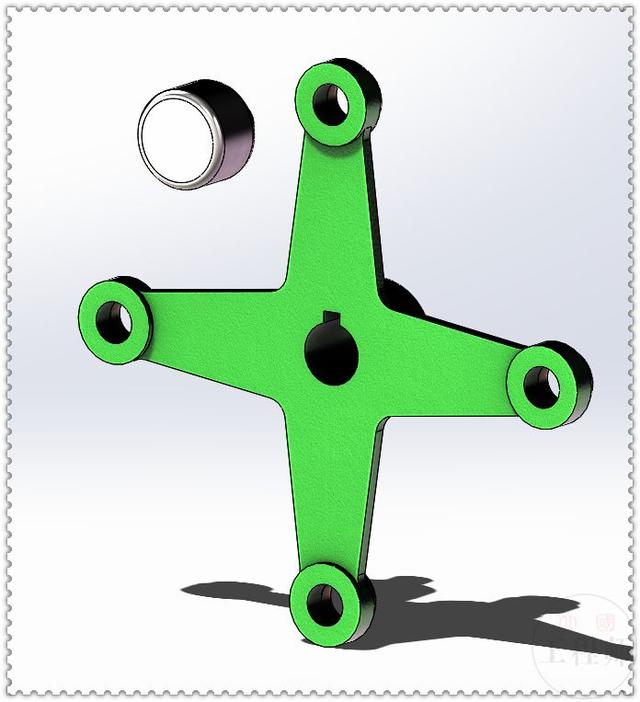

1.新建装配体,插入图中的两个零件。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


2.添加配合,用边线重合就行。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

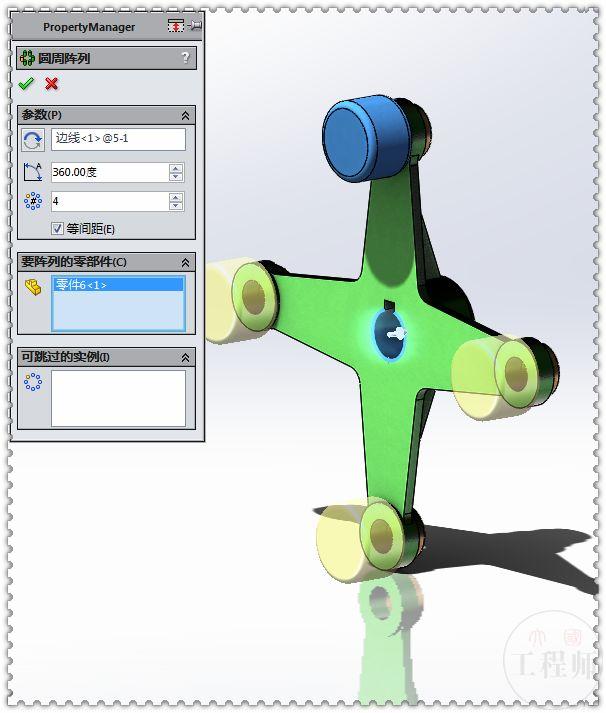

3.圆周阵列,阵列方向:中间孔的边线,阵列4个滚动滑块。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

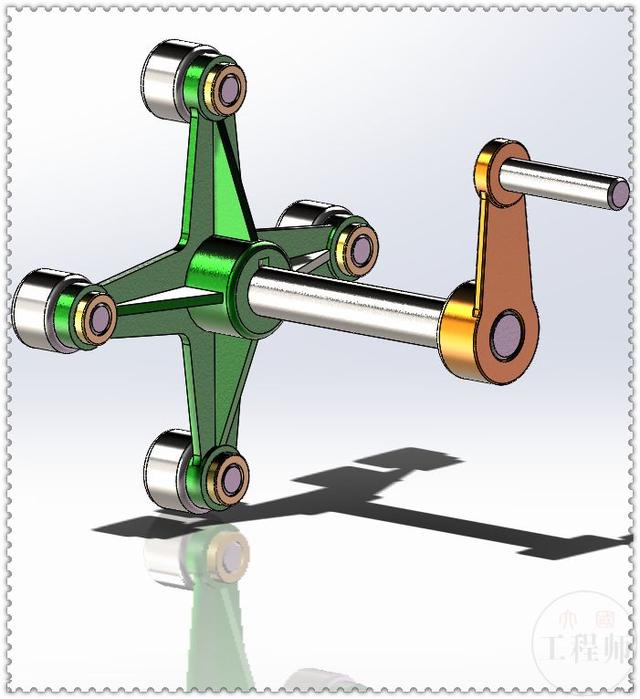

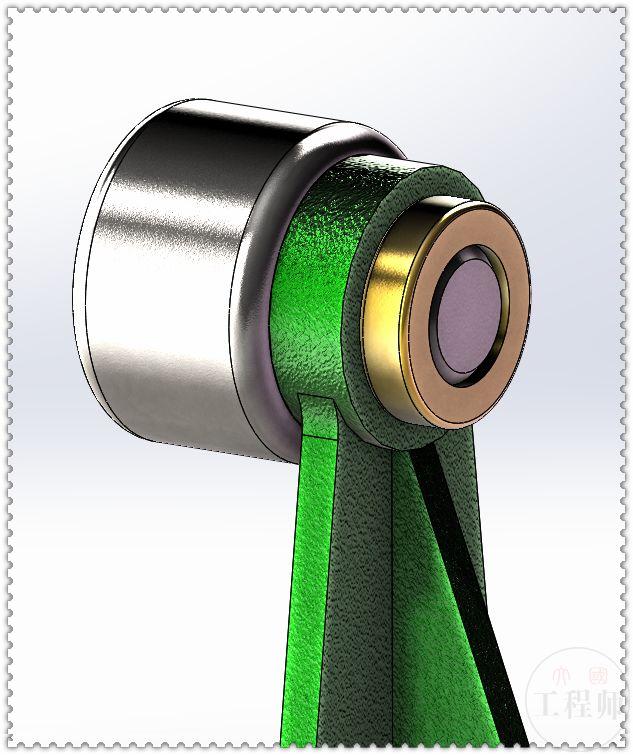

4.再插入轴,把它们也配合在一起。

保存装配体,后面作为子装配使用。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

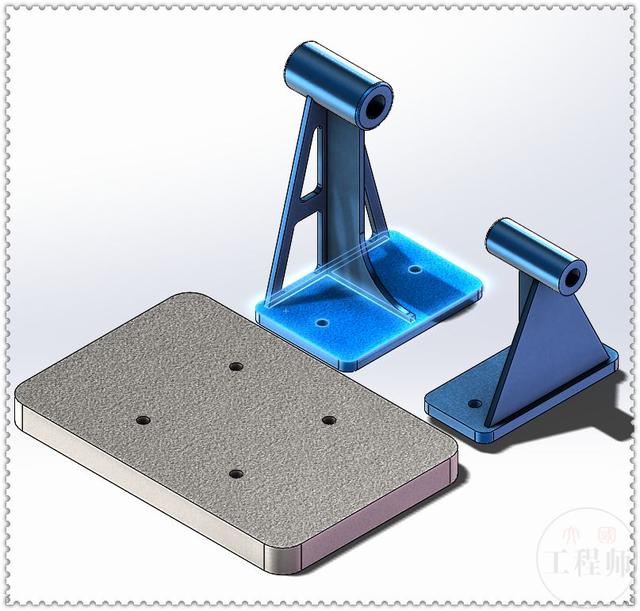

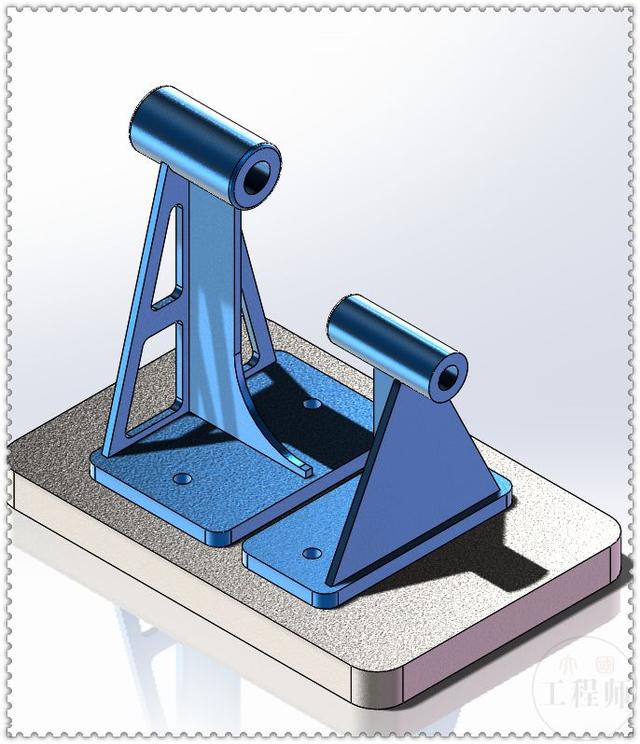

5.新建装配体,插入底座和两个支架。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


6.添加配合。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

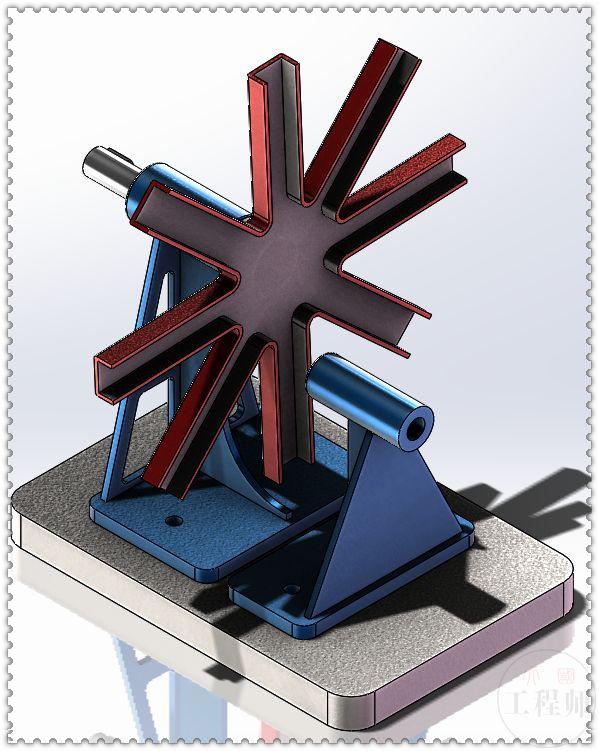

7.插入十字滑槽,配合到高支架的孔上。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

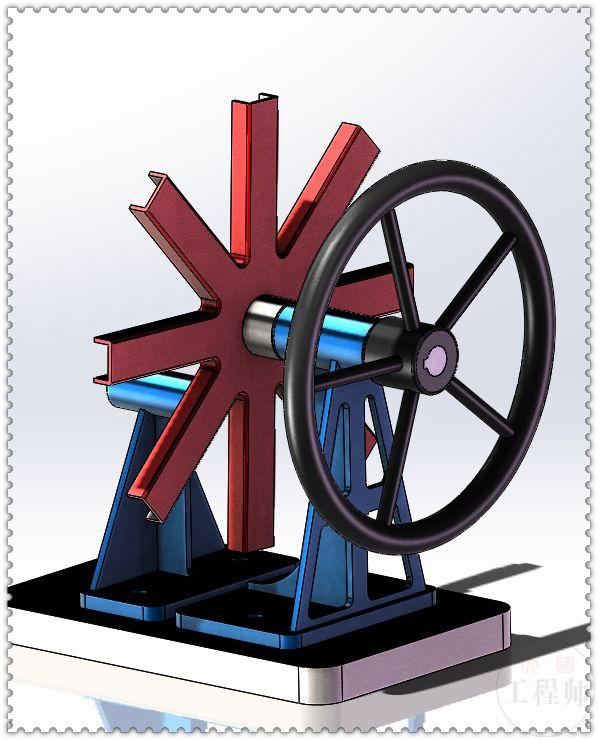

8.把轮配合到十字滑槽的轴上。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


9.插入子装配体。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


10.配合到底支座的孔上。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多


11.添加两个相切配合,滚动滑块与滑槽 。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

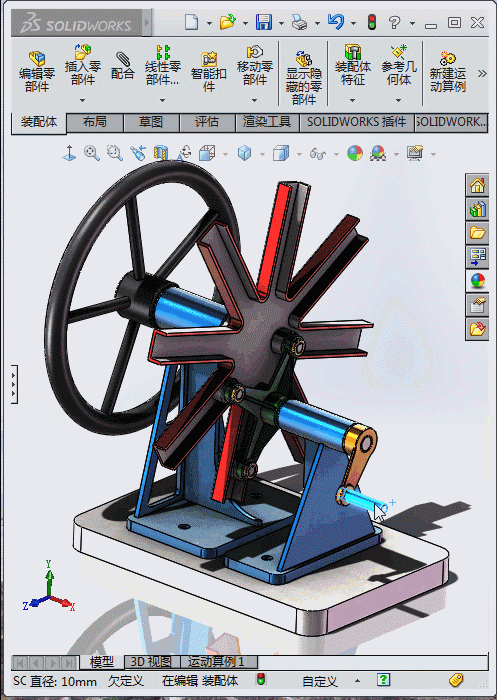

12.这时就可以用鼠标拖到运动了。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

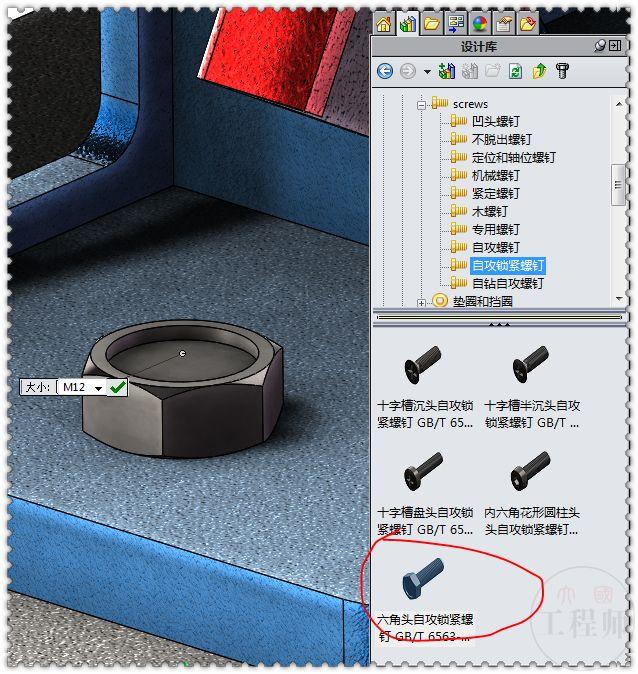

13.在Toolbox里找到六角头自攻紧锁螺钉,把它拖到孔上。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

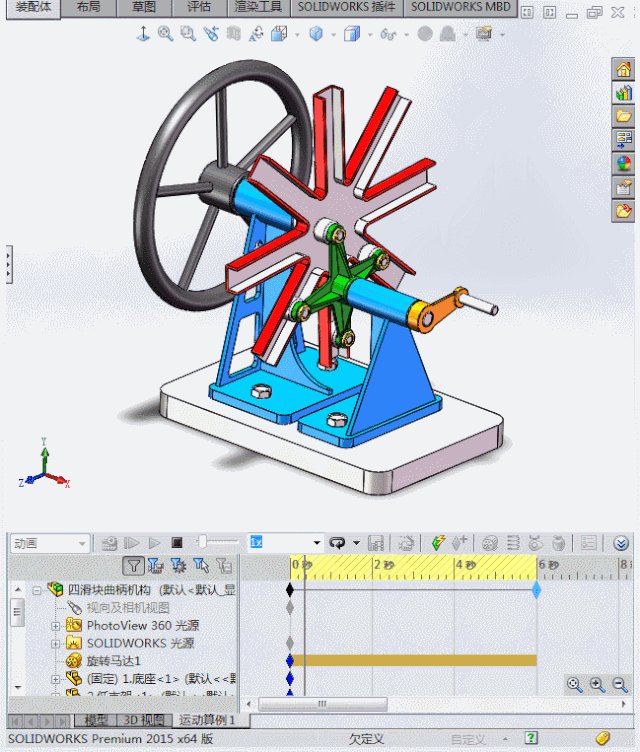

14.在运动算例里给摇把添加一个马达,播放。

用SW设计的多十字滑槽机构,需要自己动手建模的零件比较多

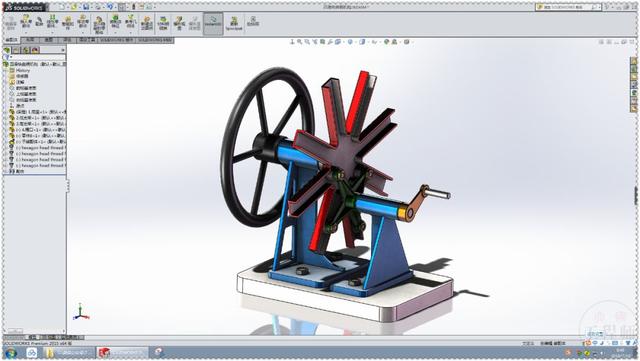

15.完成。
