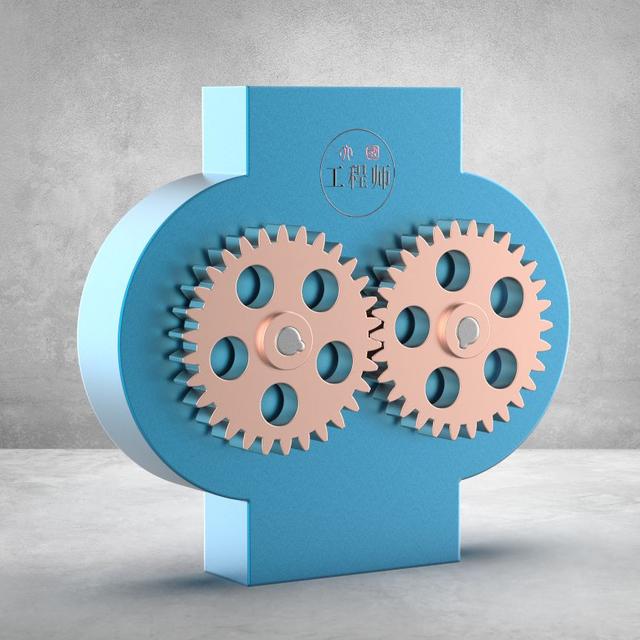

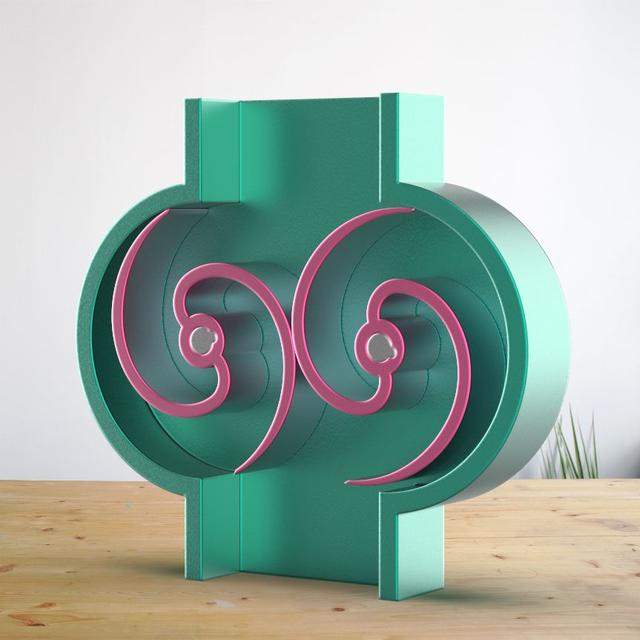

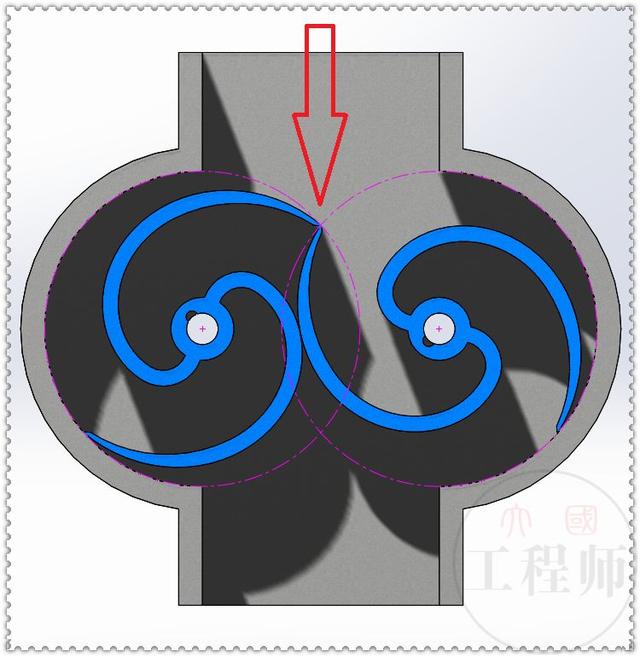

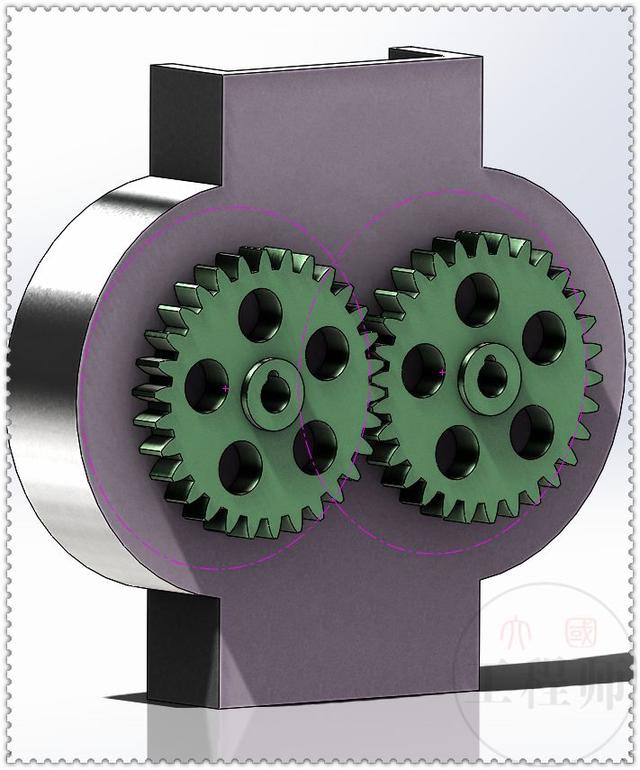

此图是用SolidWorks2015建模，用KeyShot渲染，上面两张图，原文件已分享，如果画不出来可以作为参考。

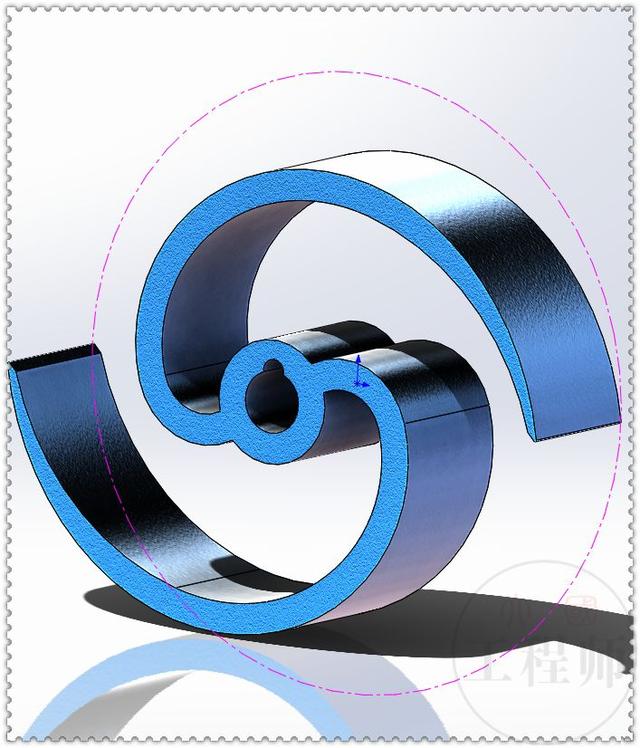

零件一：旋转叶片

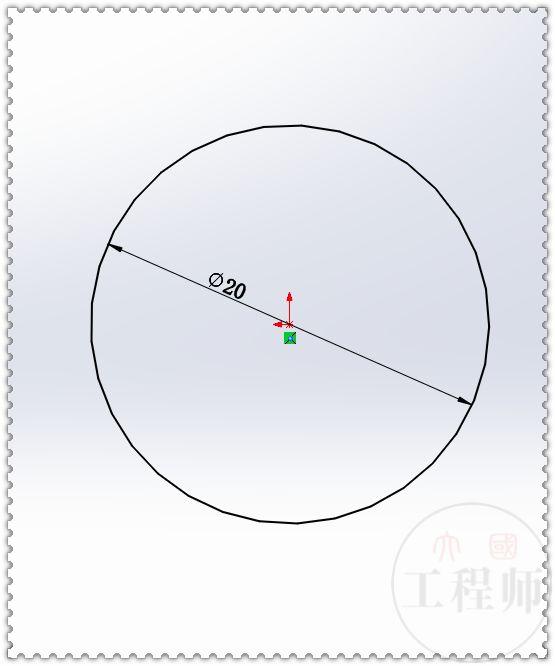

1.在上视基准面上画圆。

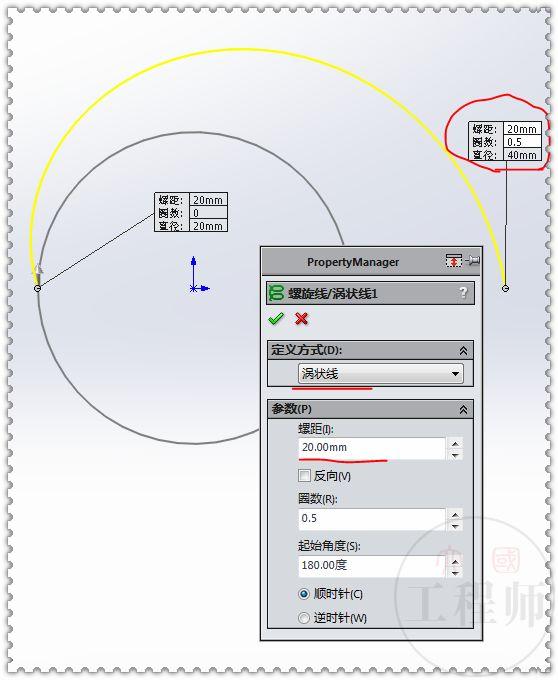

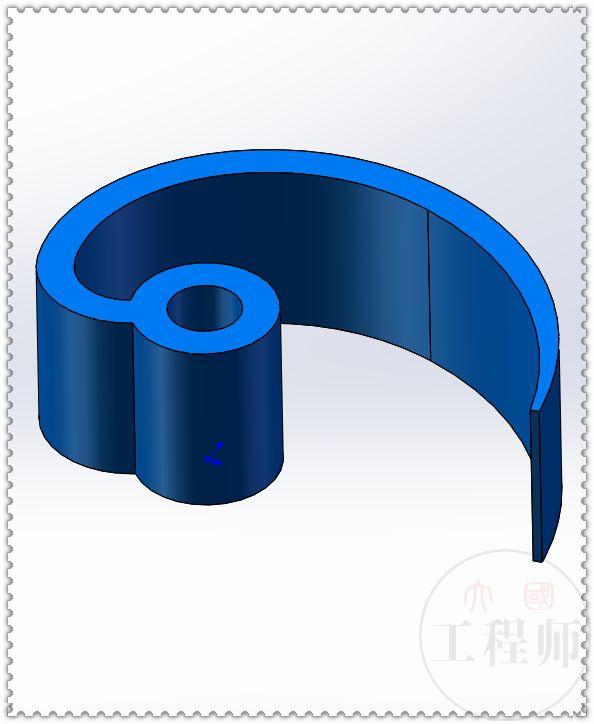

2.涡状线——螺距：20 ，圈数：0.5 ，起始角度：180度。（图中的直径40就是后面壳体的内径）

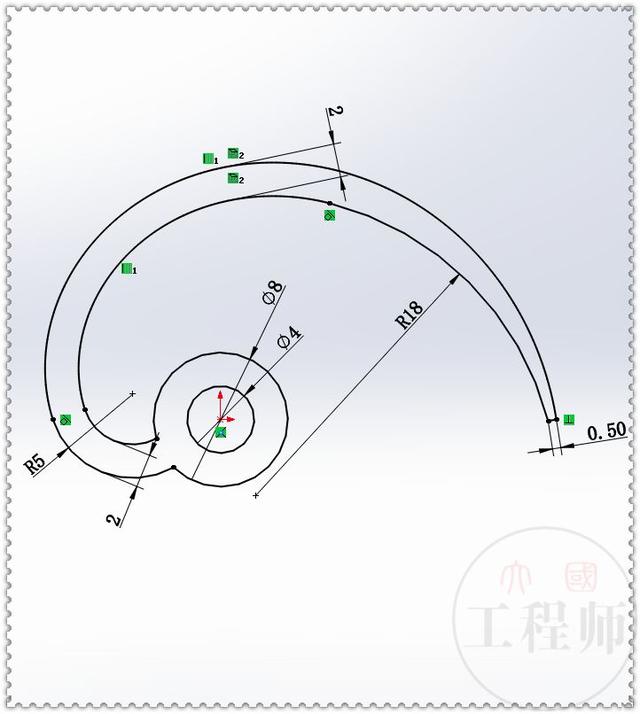

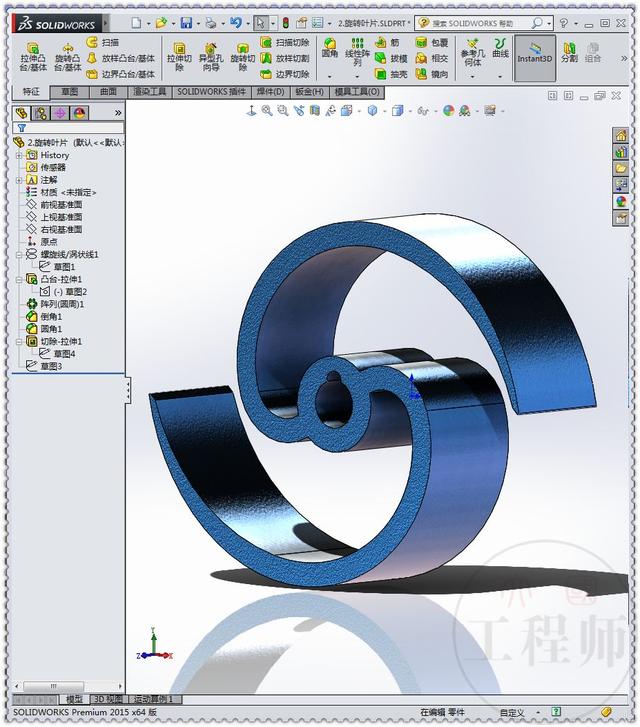

3.在上视基准面上草绘图形。（最外侧的曲线是转换实体引用的涡状线）
4.拉伸凸台：10 。
5.圆周阵列：2个。
6.倒角：0.85*30度。

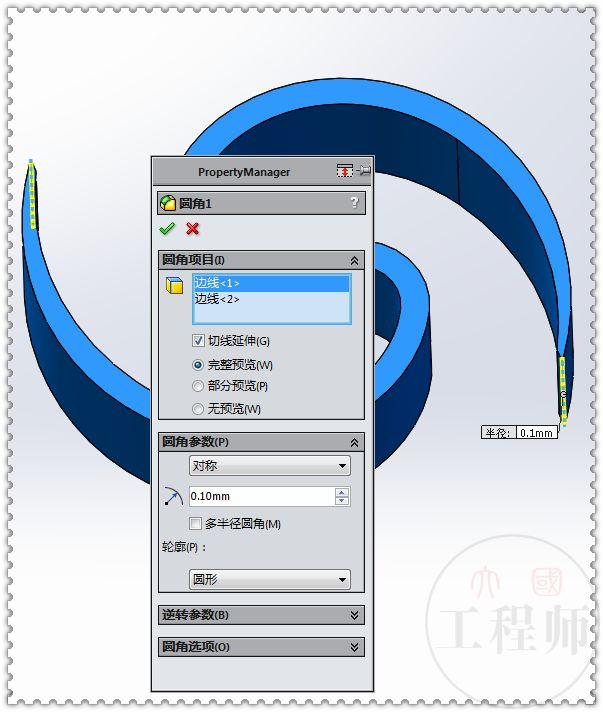

7.圆角，半径：0.1 。
8.拉伸切除一个圆形键槽。

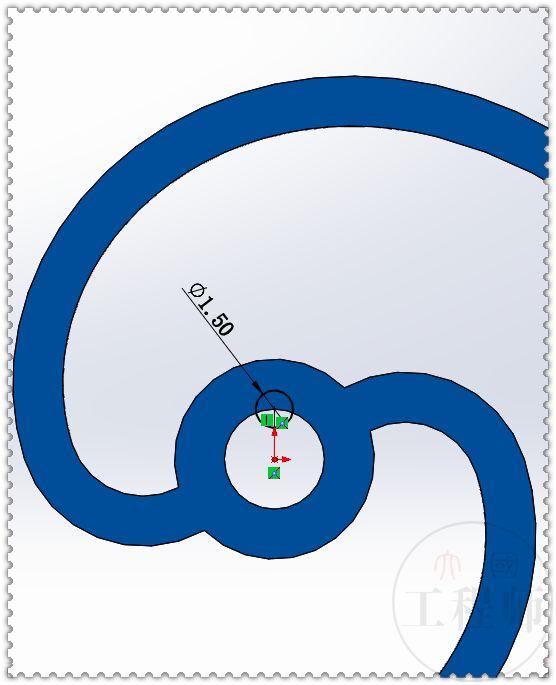

9.画一个草图圆，后面作为参考。保存零件。

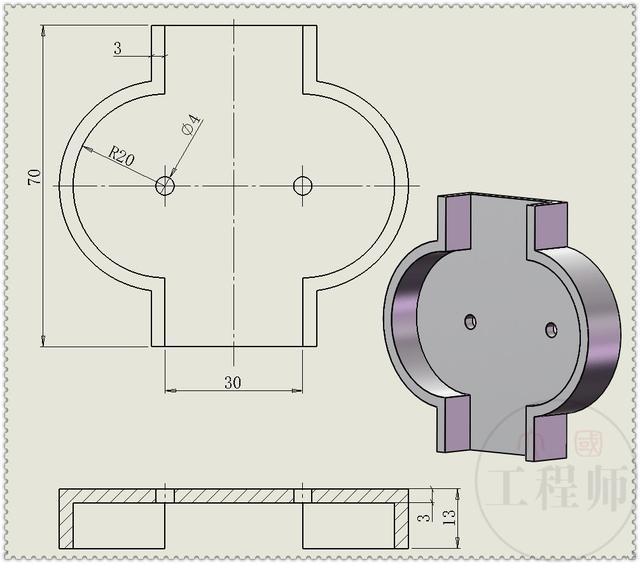

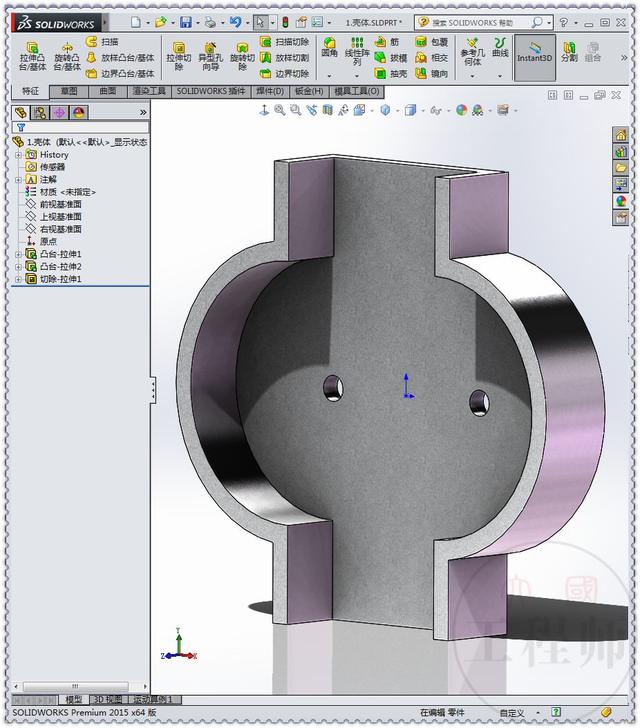

零件二：壳体

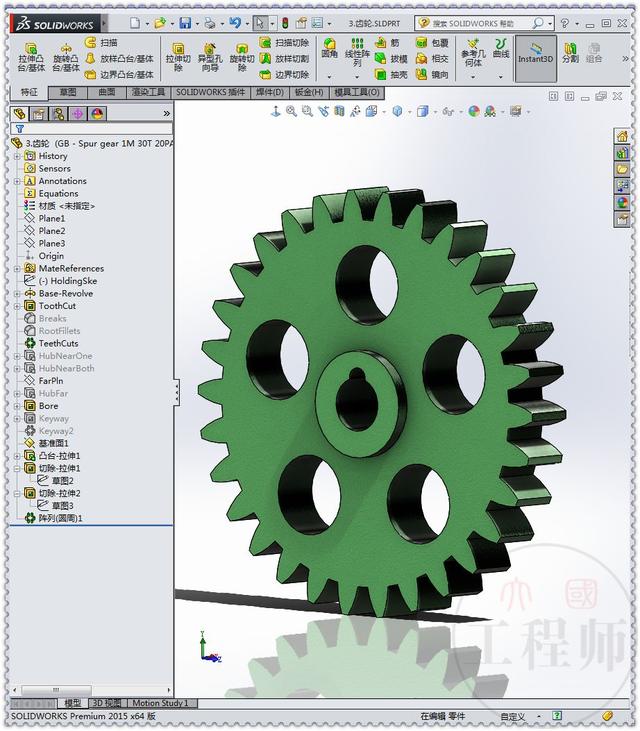

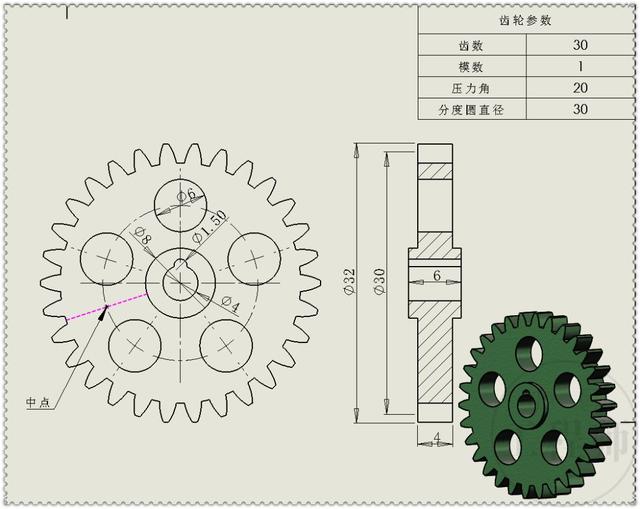

零件三：齿轮

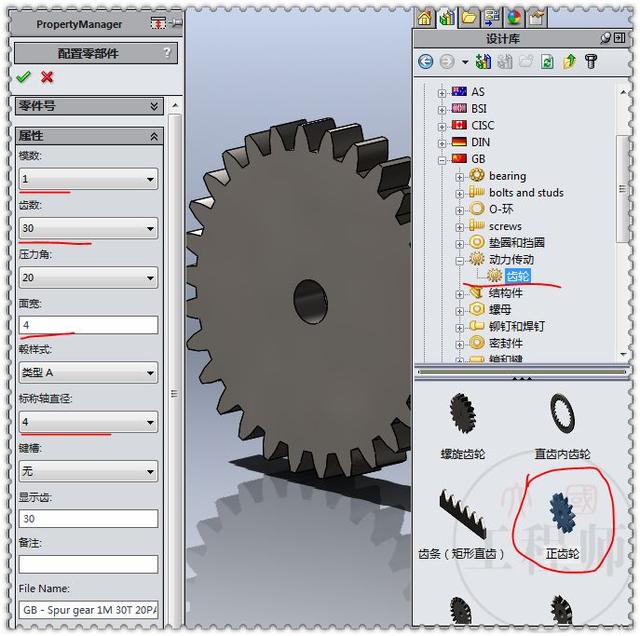

标准件齿轮：
装配体：
1.新建装配体，插入零件。

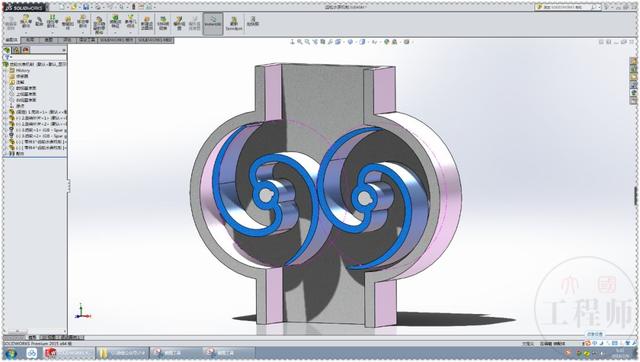

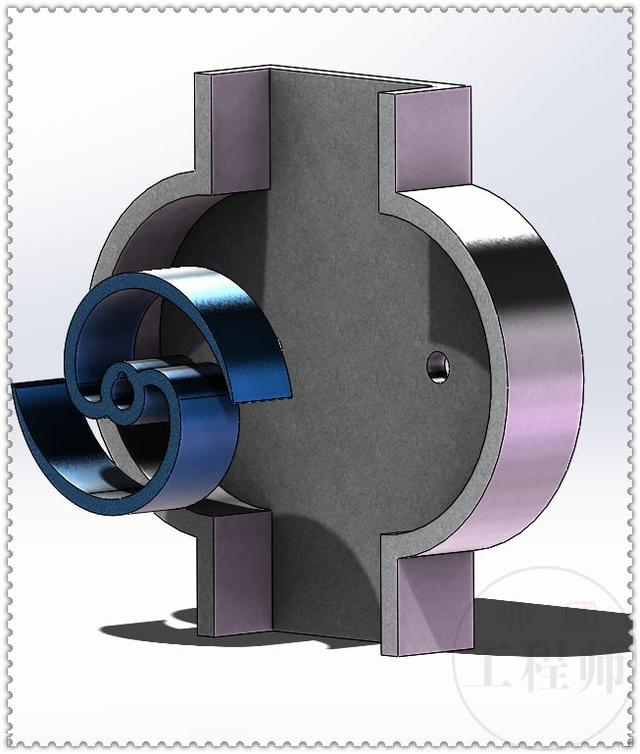

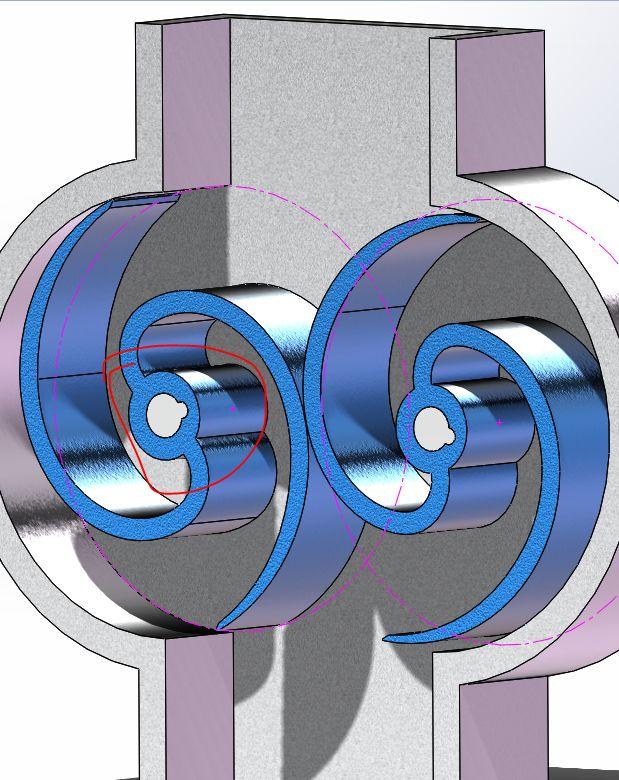

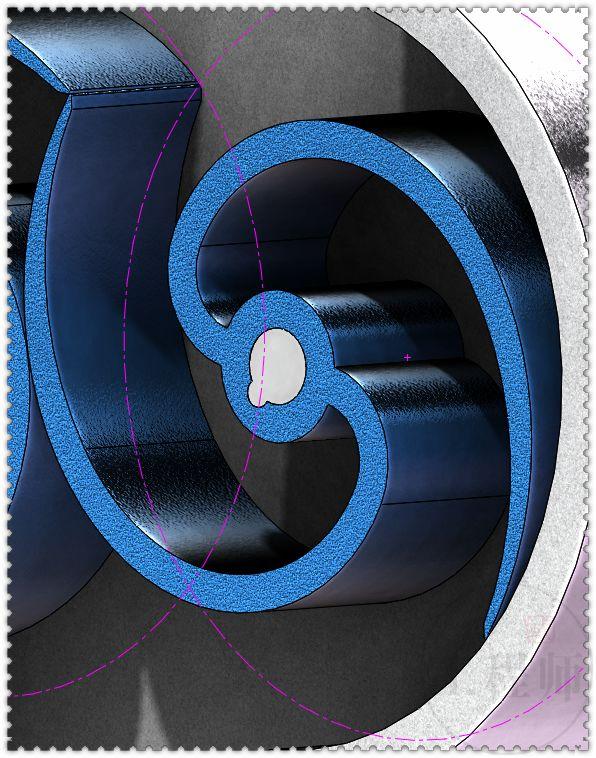

2.再复制一个叶片，配合到壳体上。调整好两个叶片的位置。

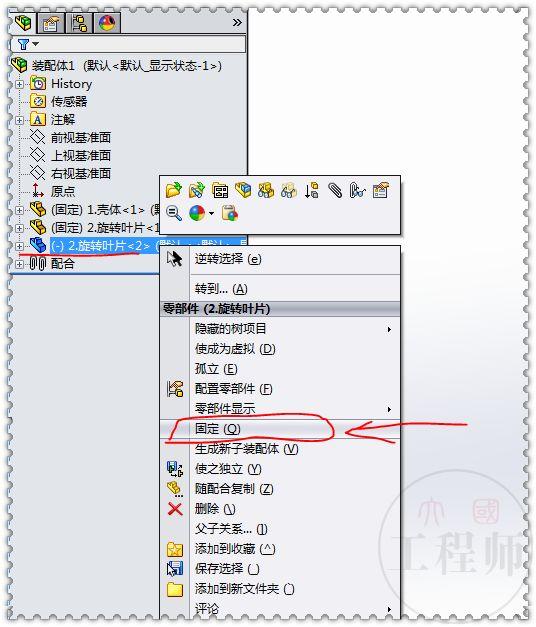

3.先暂时把两个叶片设置为固定。

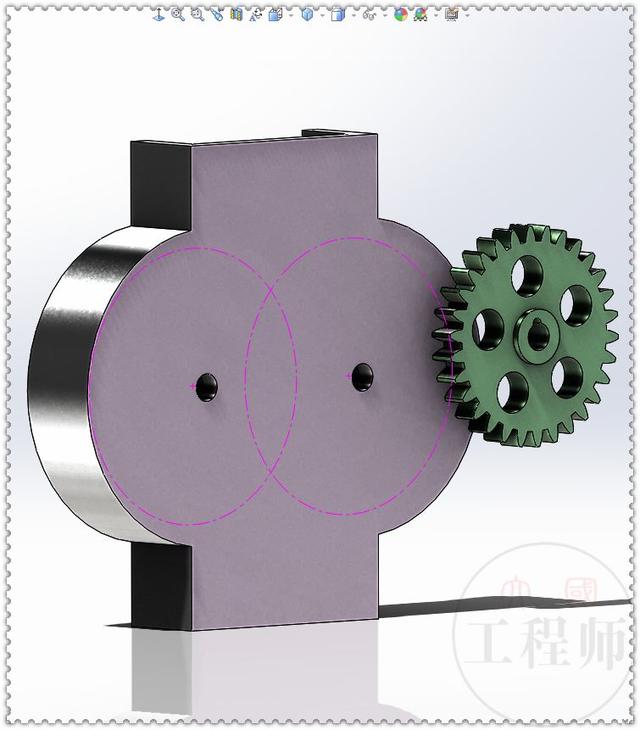

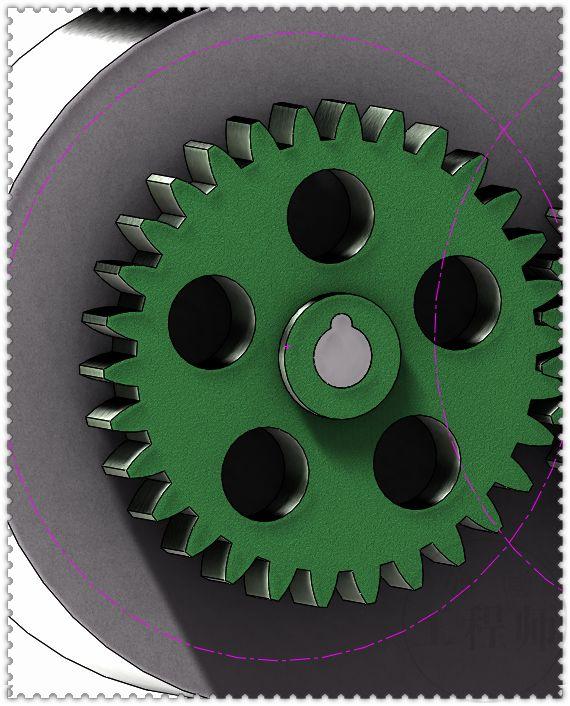

4.插入齿轮。
5.配合到壳体的孔上。

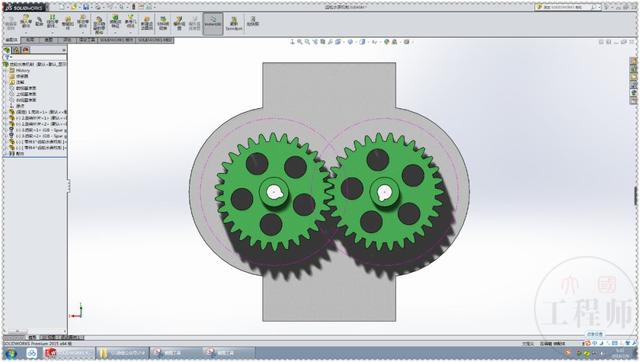

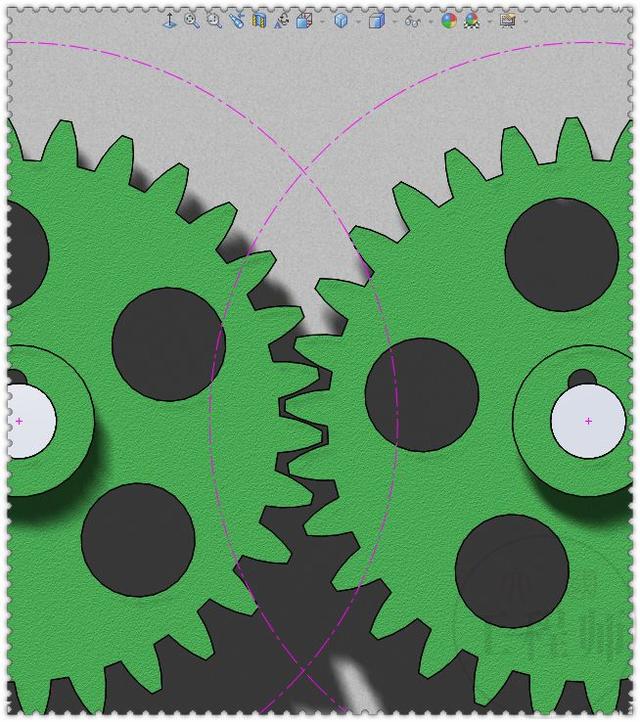

6.调整两个齿轮的位置，使它们啮合。

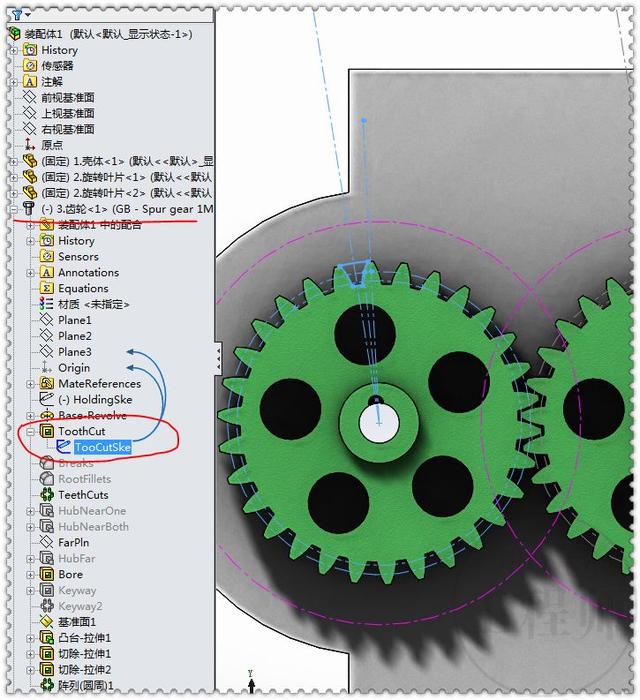

7.显示齿轮的草图。

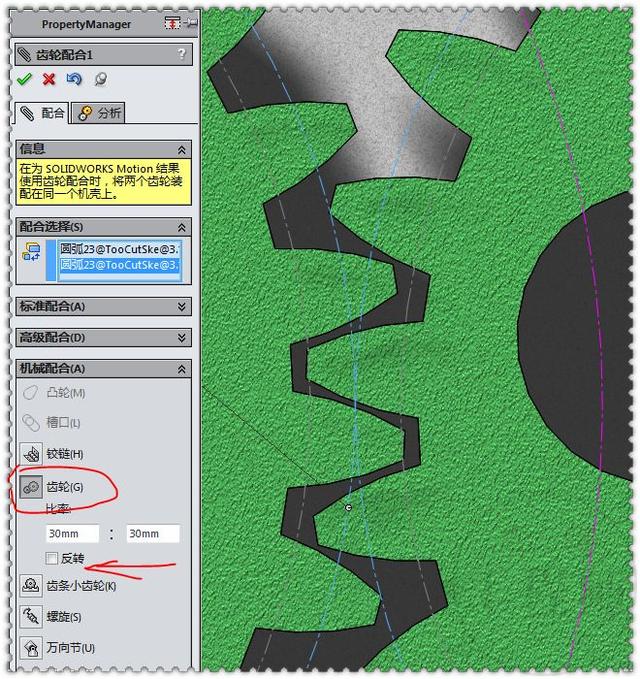

8.添加齿轮配合，选择两个齿轮的分度圆。
9.接下来在装配体里画两根轴。（因为轴的两个键不好确定尺寸，所以在装配体里建模）

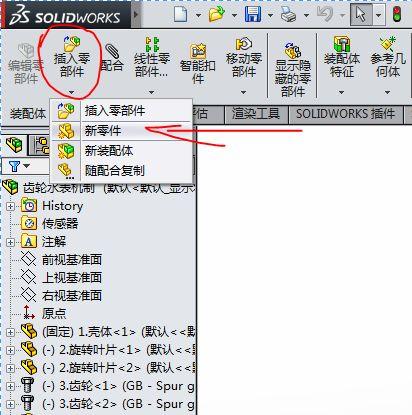

新零件
在新创建的零件上右键——编辑零件

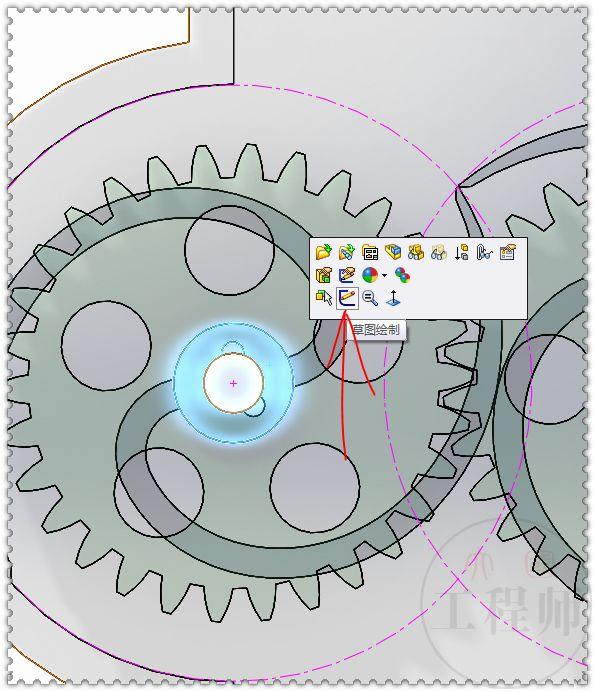

在齿轮的蓝色面上草绘

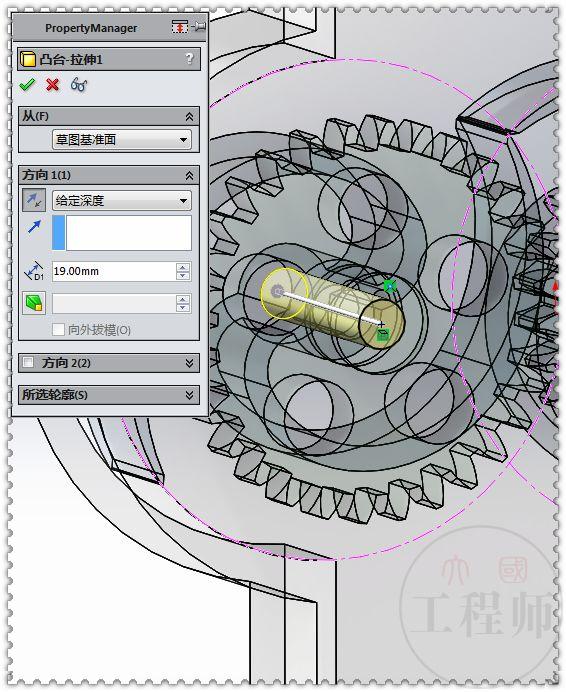

10.转换实体引用圆，拉伸：19 。
11.在新画轴的端面上草绘。
转换实体引用齿轮的键槽边线，
然后拉伸：5
12.在轴的另一端草绘。
转换实体引用叶片的键槽边线，
然后拉伸：5
13.给新画的轴和齿轮、叶片添加配合。
14.再画一根轴，方法一样。

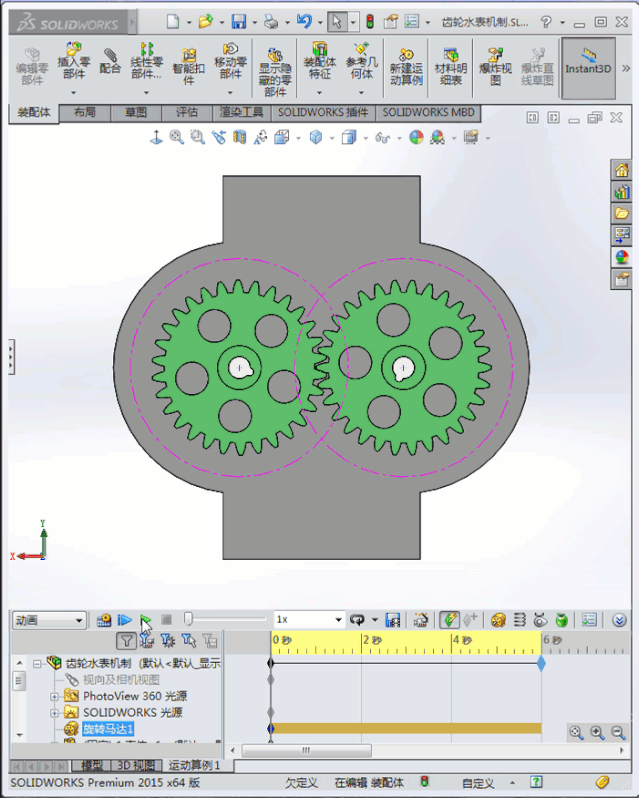

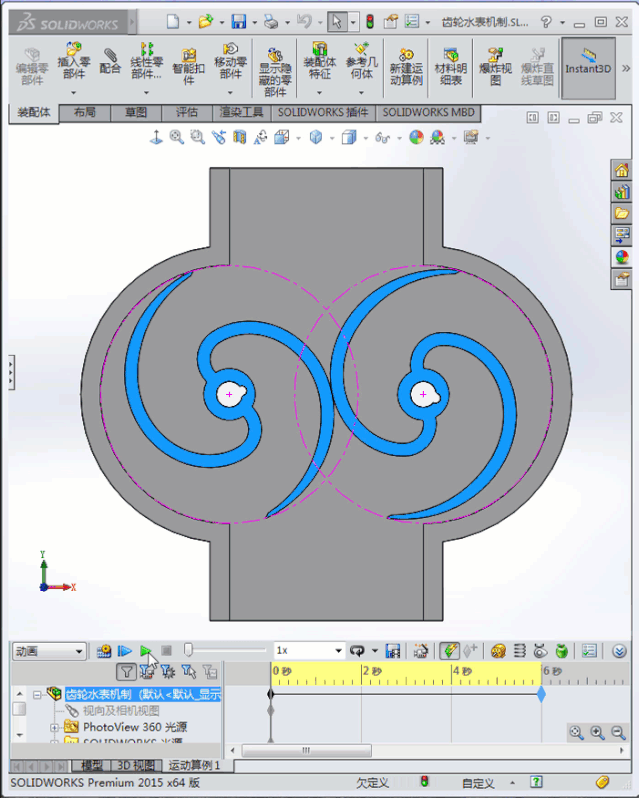

15.运动算例——给轴添加一个马达。

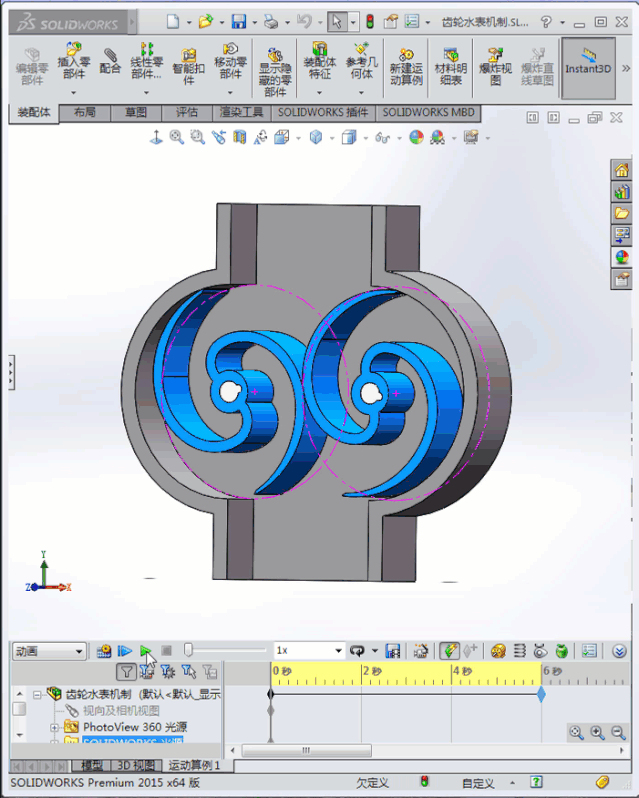

16.完成。
