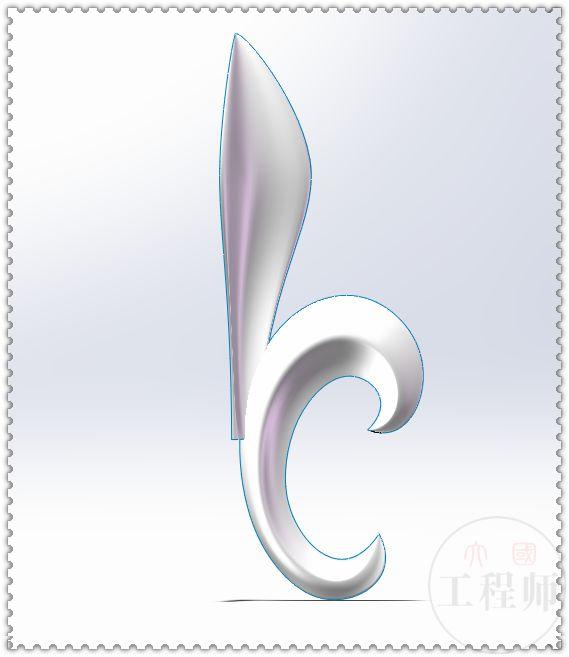

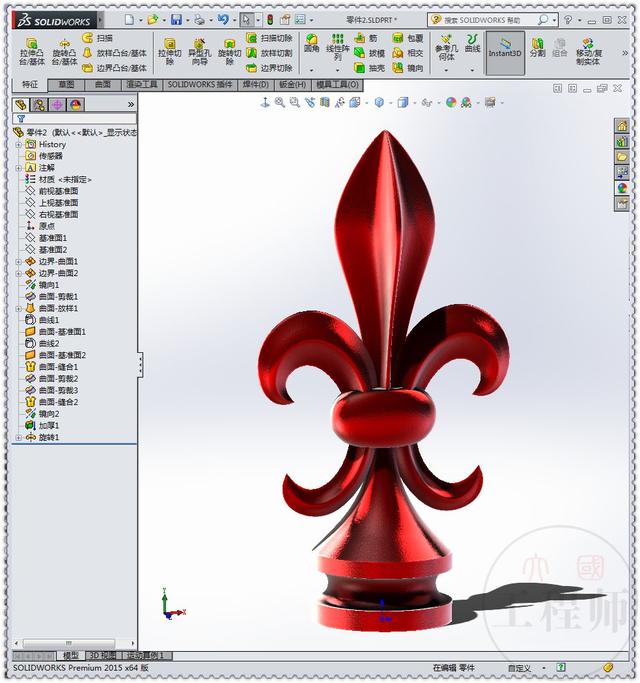

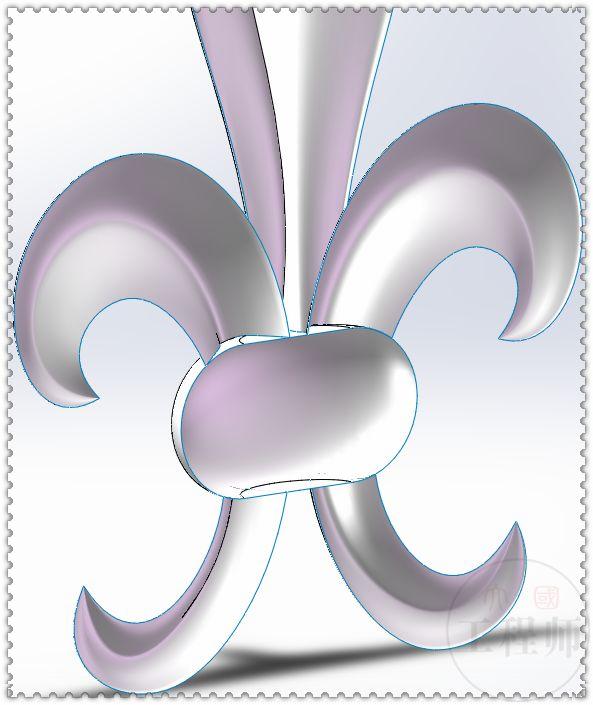

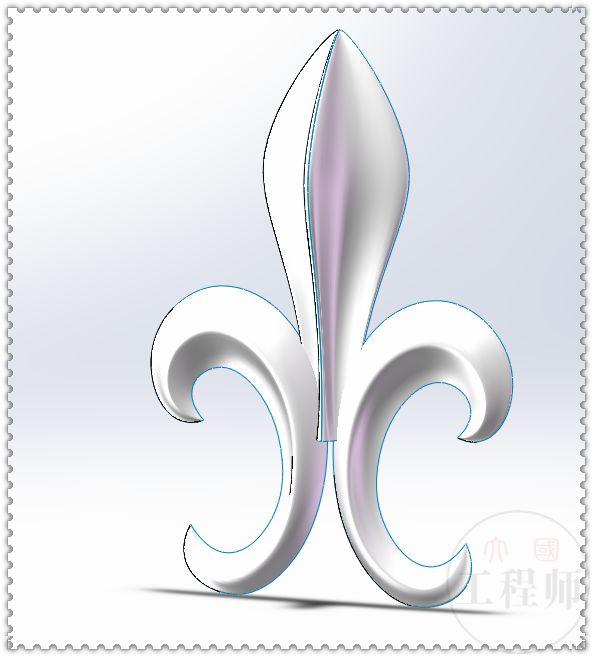

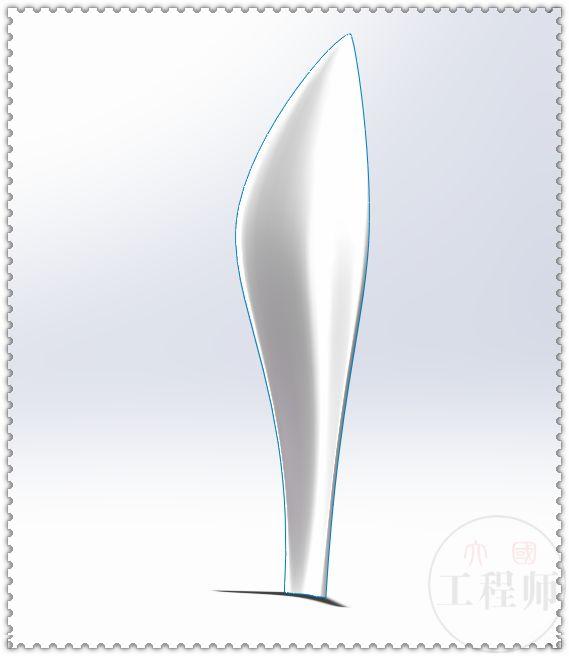

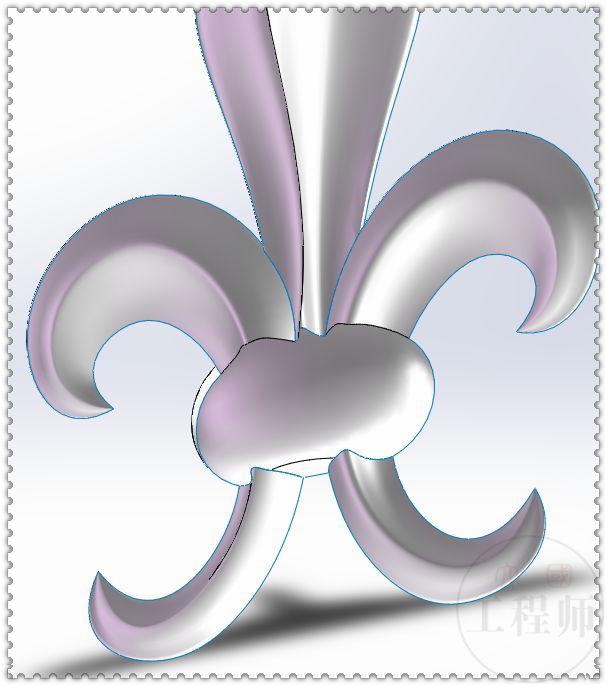

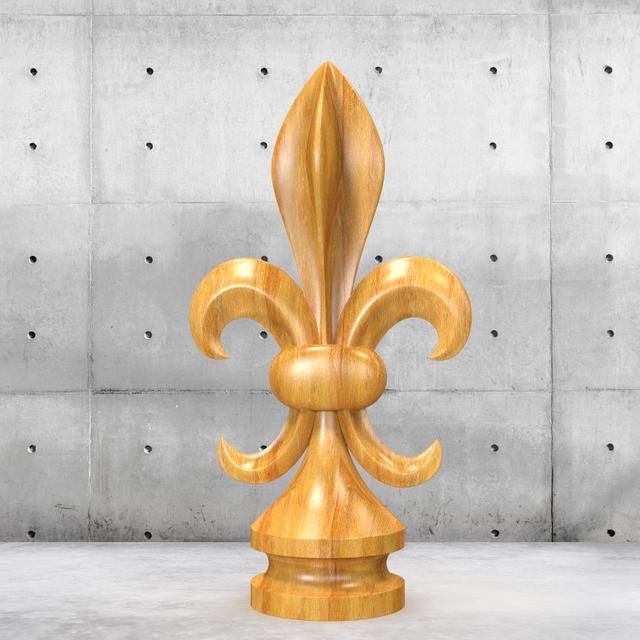

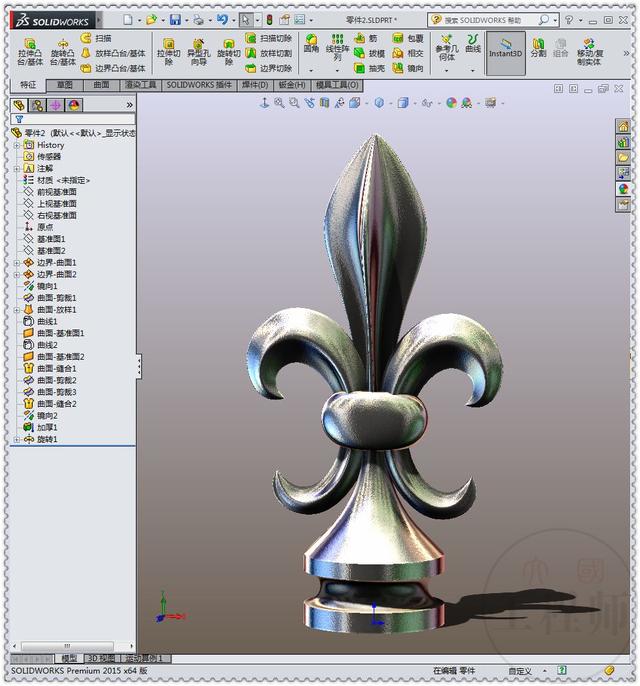

此图是用SolidWorks2015建模，用KeyShot 8渲染，上面2张图。SW原文件已分享文件，在8月26日文件夹里。
详细建模步骤：

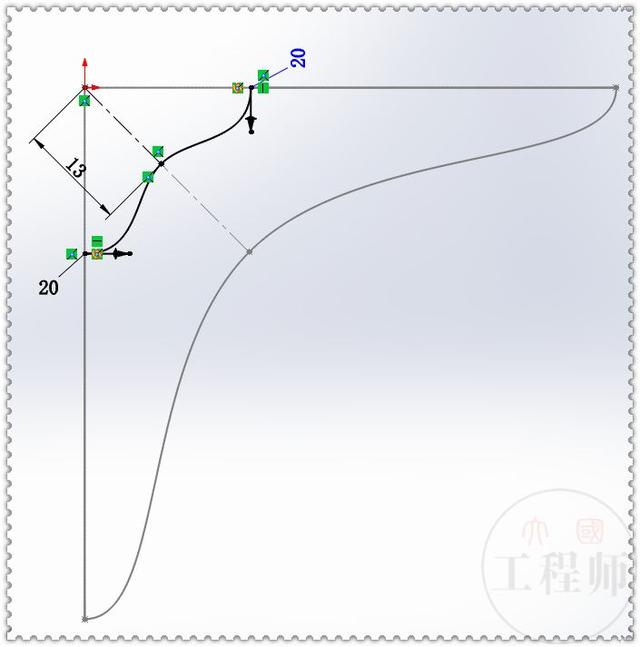

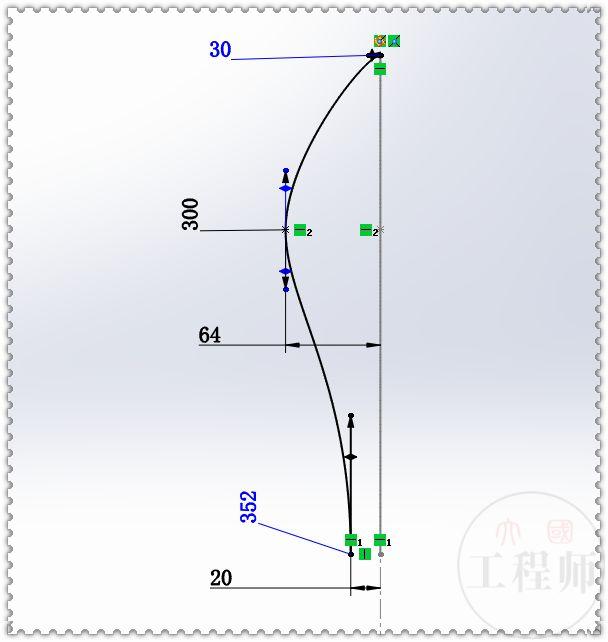

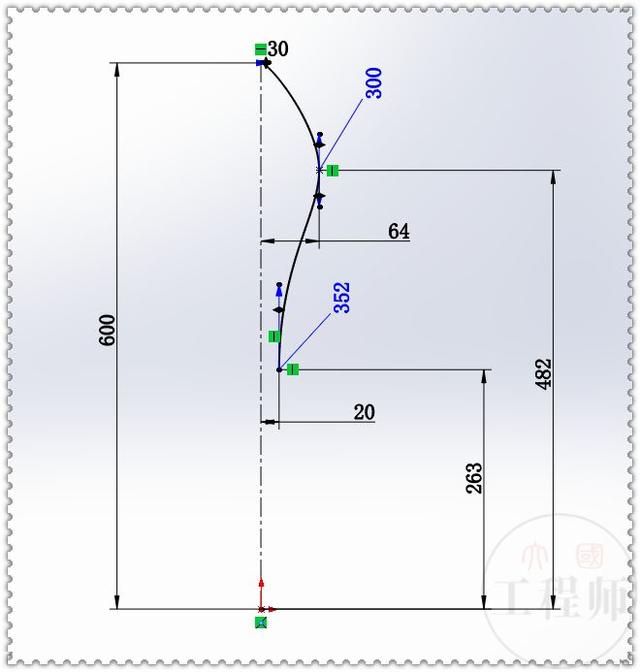

1. 在前视基准面上画样条曲线。
2.在右视基准面上画样条曲线，尺寸与上图相同。

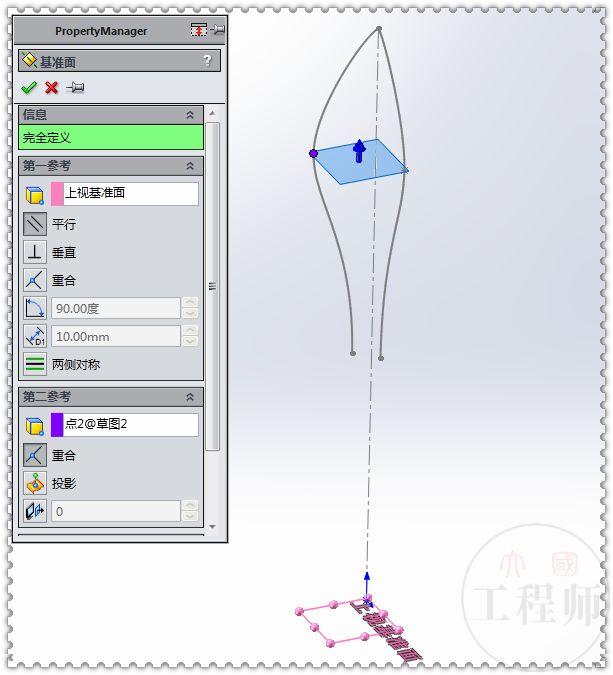

3.新建基准面，参考上视基准面和样条曲线上的端点。
4.在新基准面上画样条曲线。
两侧端点与另外两根样条曲线穿透

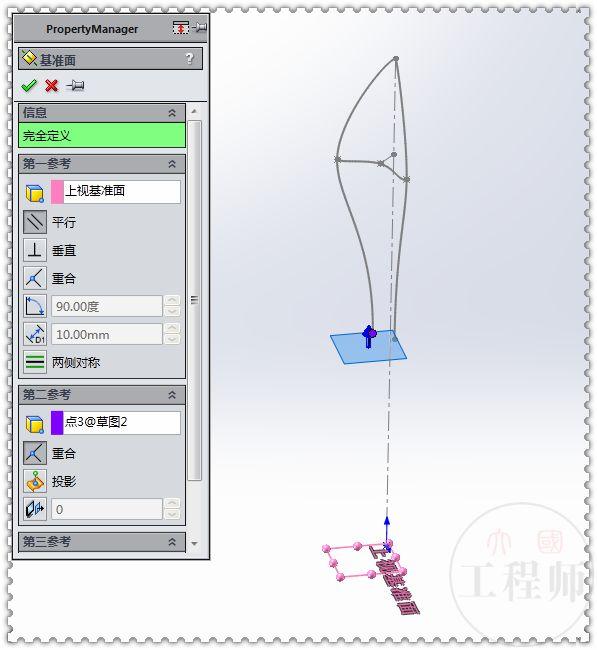

5.新建基准面2。

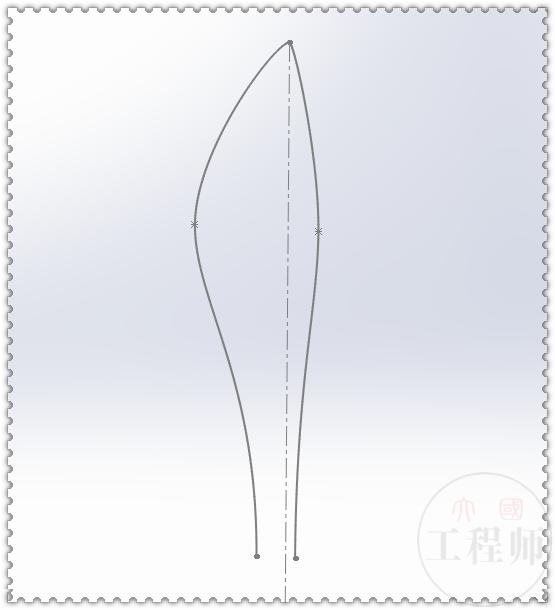

6.在基准面2 上画样条曲线。

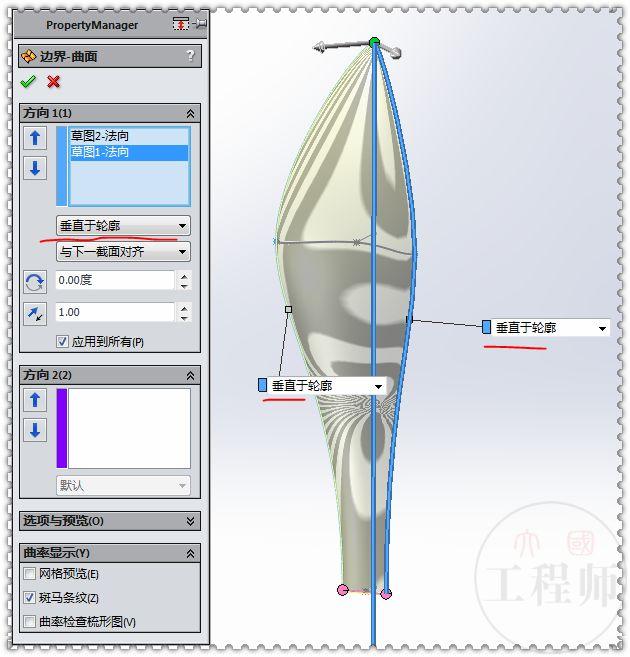

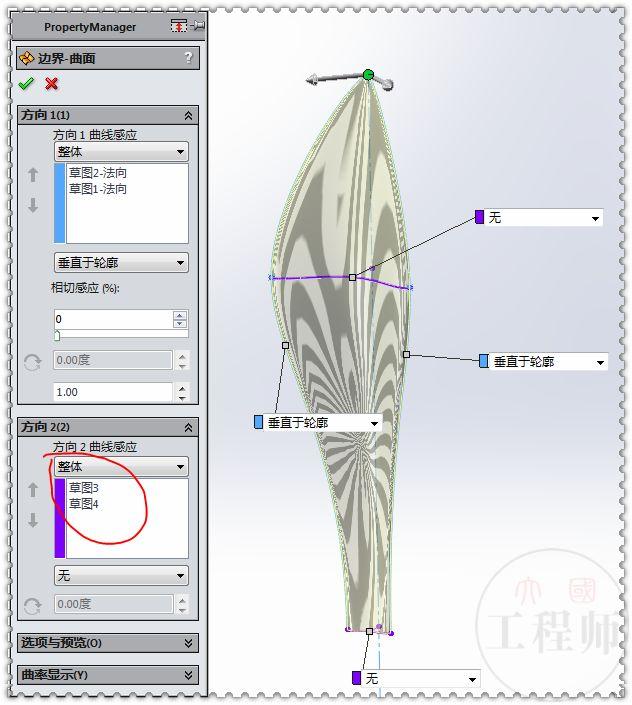

7.边界曲面，方向一的两根曲线都垂直与轮廓，不然后面无法缝合。
选择方向二的两根曲线

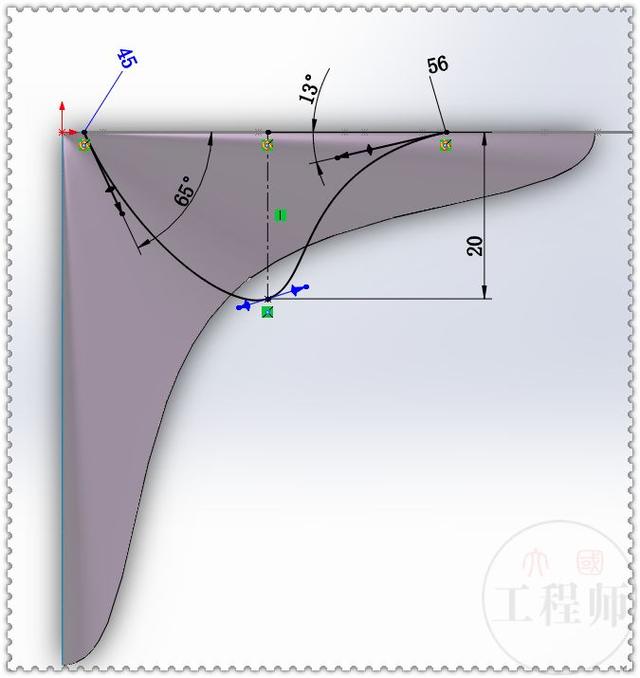

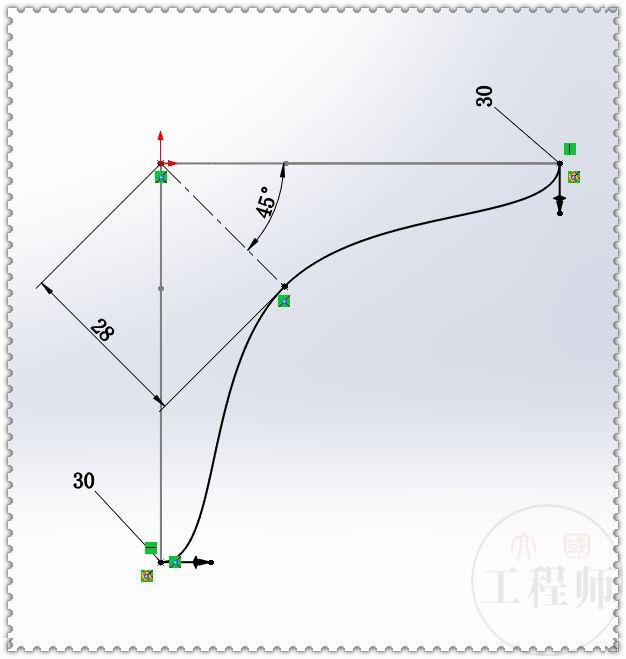

8.在前视基准面上草绘样条曲线。这个图形没有完全定义，图形类似即可，需要慢慢调整。
9.在基准面2上草绘图形。

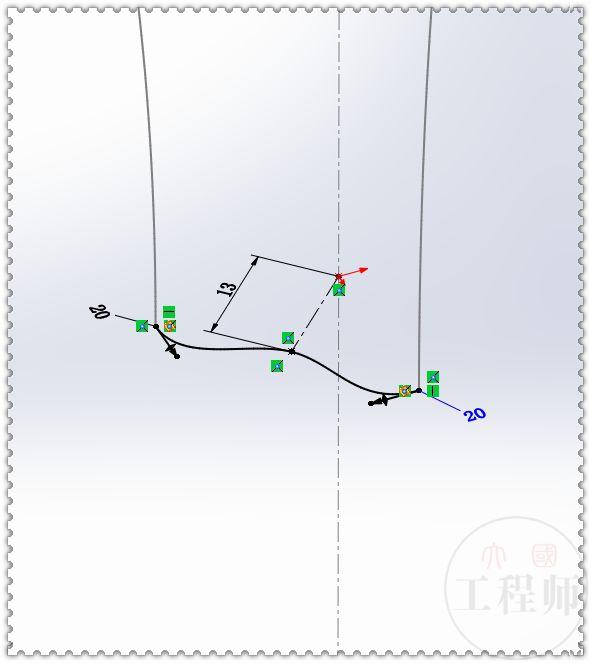

注意端点都与上一步的样条曲线穿透

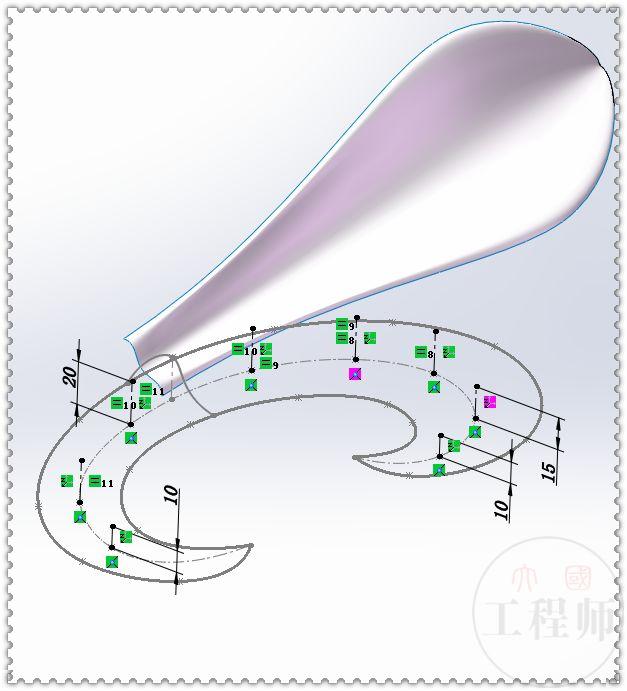

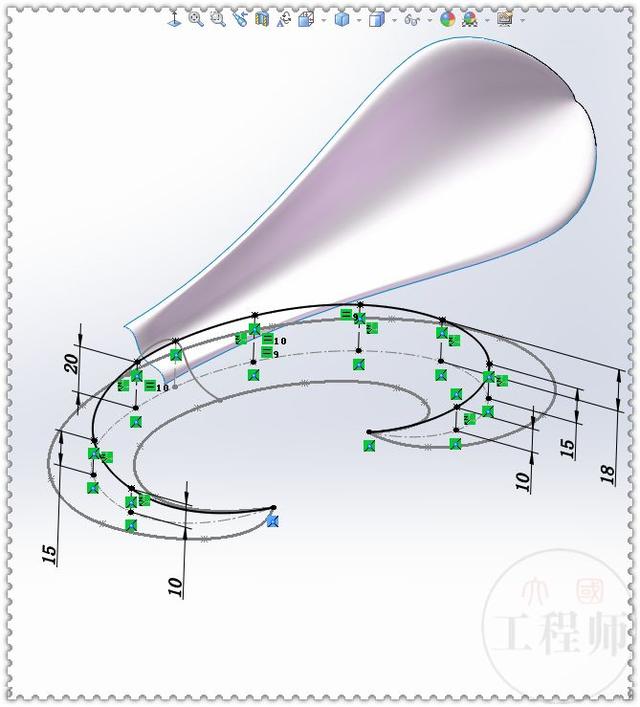

10.画3D草图，在各个点上画几根竖线，都沿Z轴约束。从中间向两端逐渐变短。
用样条曲线连接竖线的顶部端点

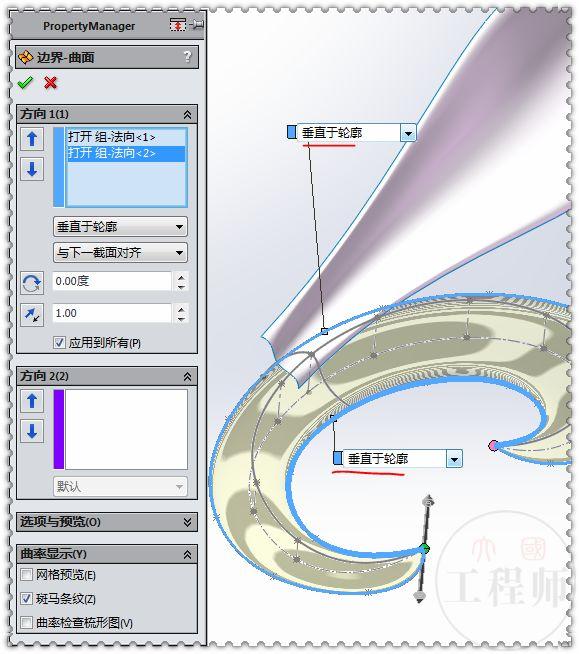

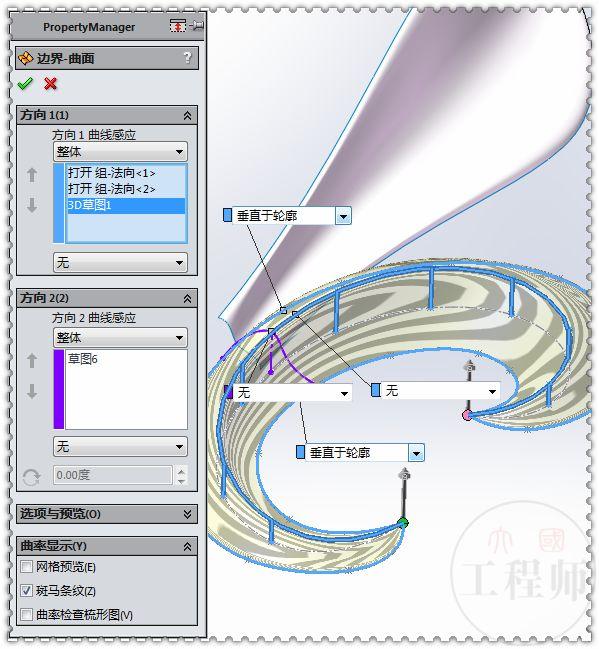

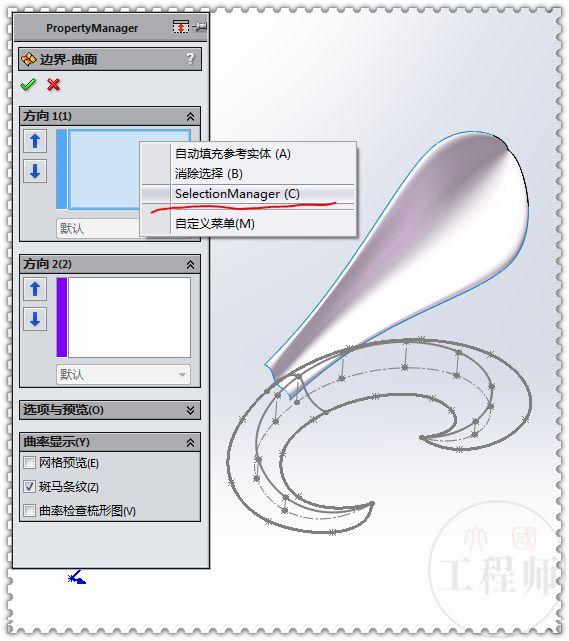

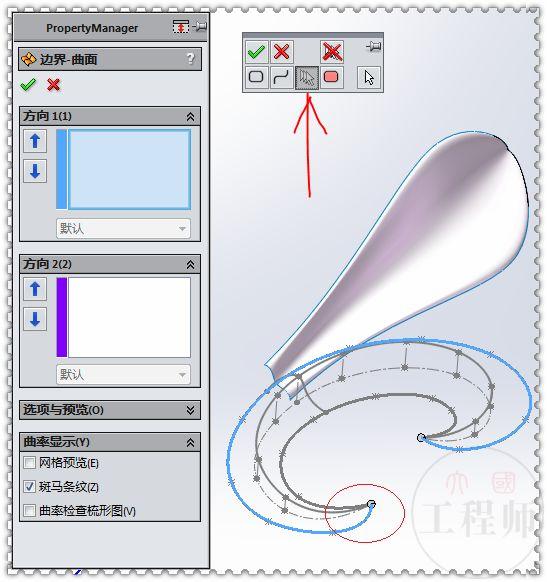

11.边界曲面，因为两根曲线在一个草图了，所以要用——SelectionManager 。
所以选择组，选择两根曲线时的位置尽量靠近
垂直与轮廓，不然无法缝合
方向2选择紫色曲线

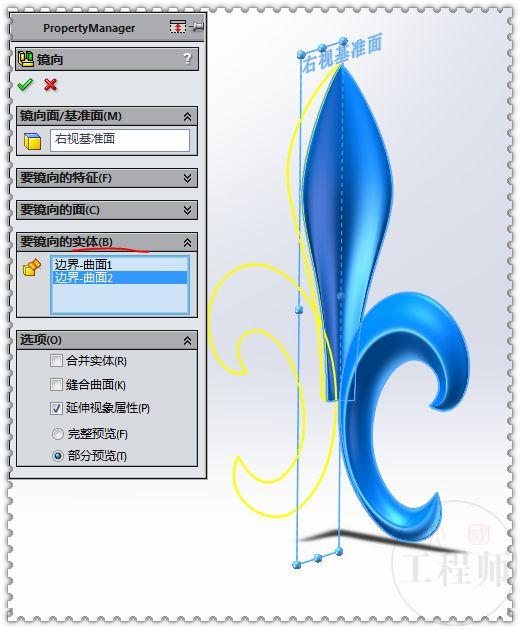

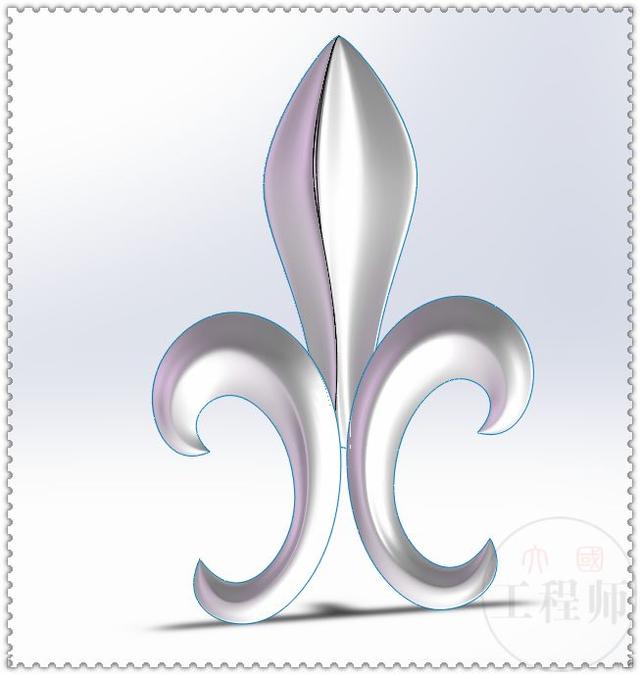

12.镜像实体。
13.曲面剪裁，相互——曲面：选中所有曲面；移除选择：两个紫色面。
14.在前视基准面上草绘。

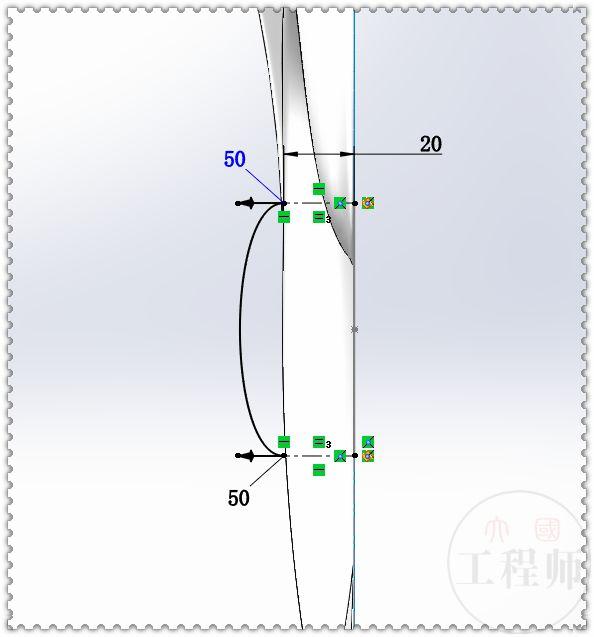

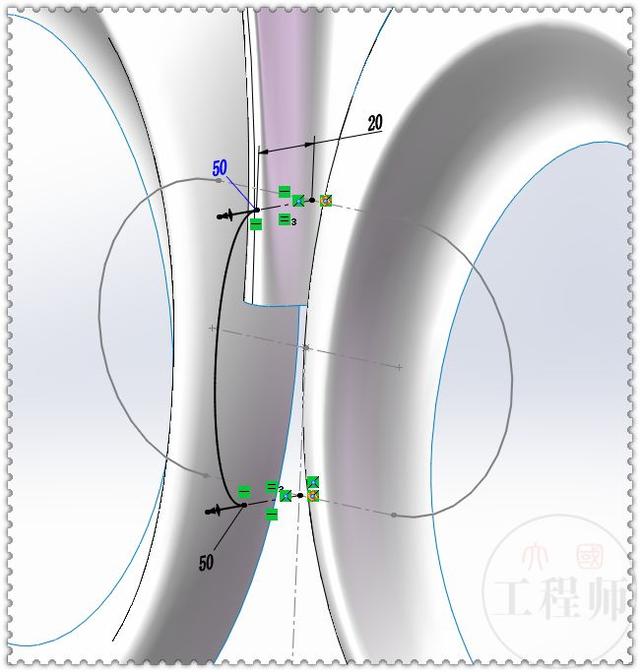

15.在右视基准面上草绘图形。

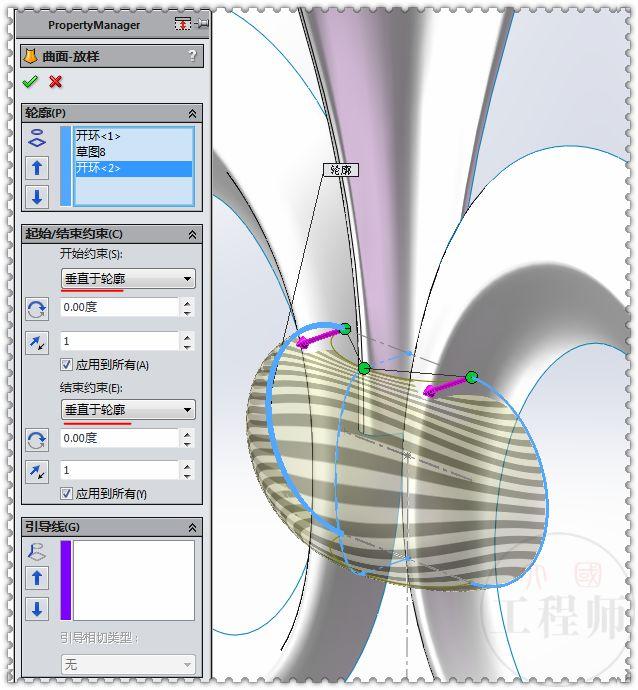

16.曲面放样，因为两轮廓一个草图了，所以还要用——SelectionManager。
17.通过参考点的曲线。
18.平面，底部相同操作。

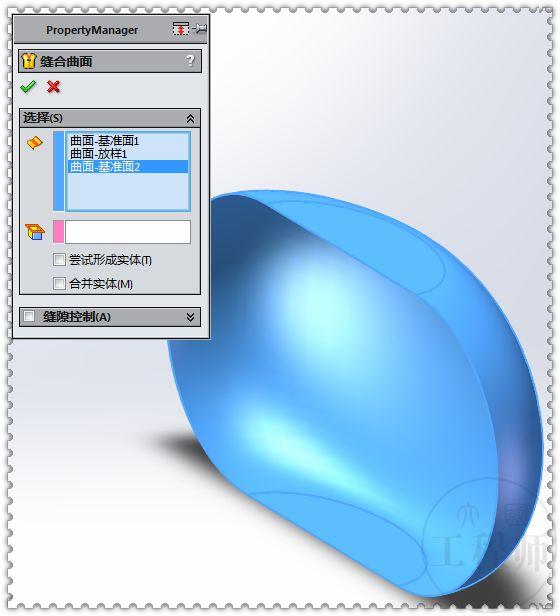

19.曲面缝合。

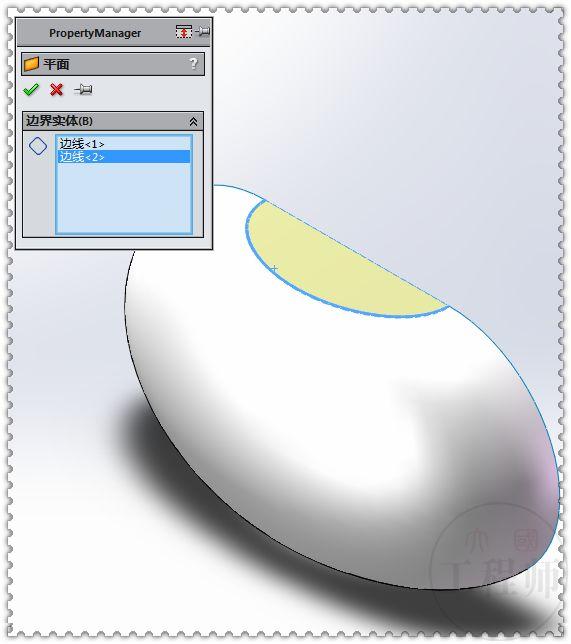

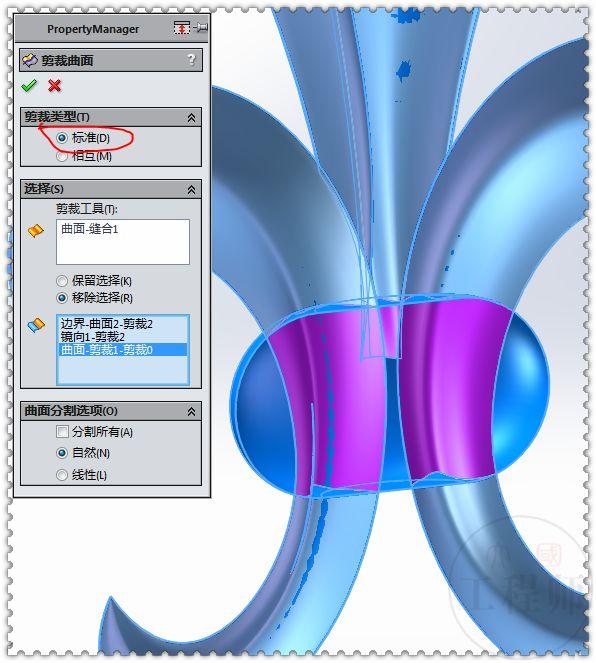

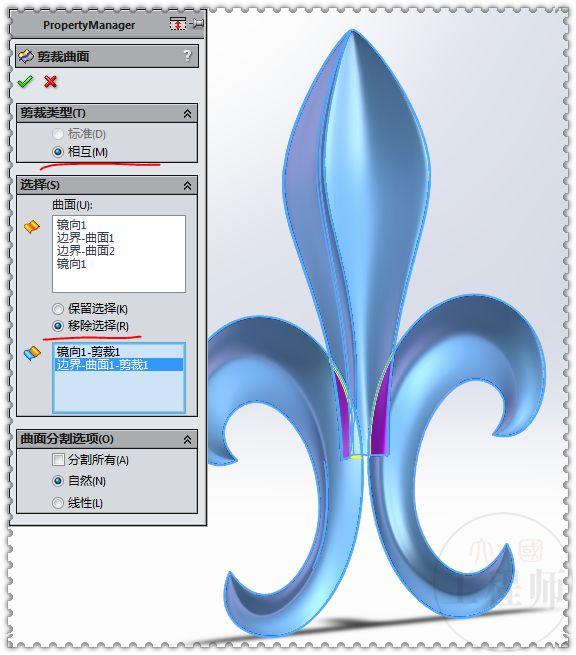

20.曲面剪裁，标准——剪裁工具：椭圆曲面；移除的选择：紫色面。

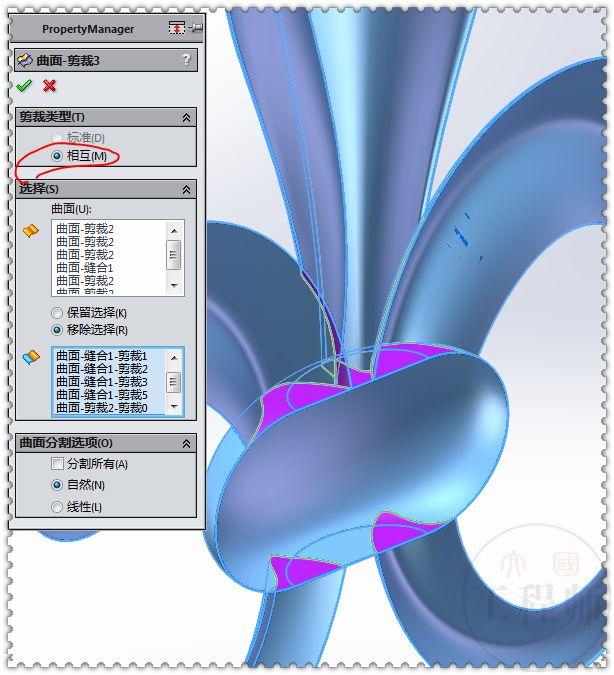

21.曲面剪裁，相互——曲面：所有面；移除的面：7个紫色面。

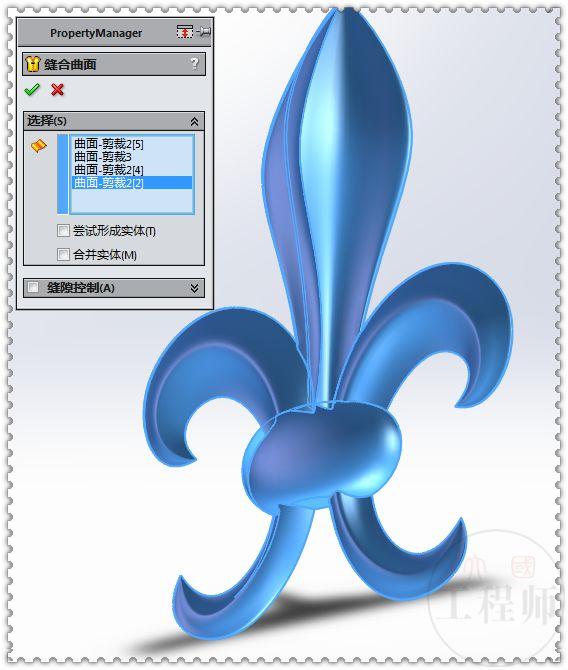

22.曲面缝合。

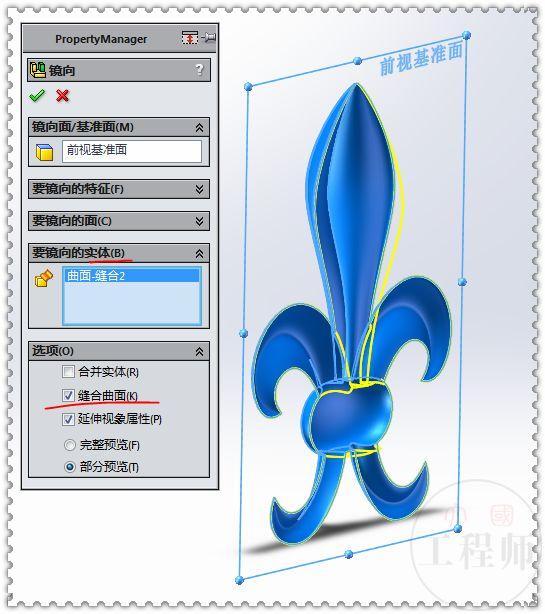

23.镜像实体，曲面缝合打钩。
24.加厚，从闭合的体积生成实体。
25.在前视基准上草绘。

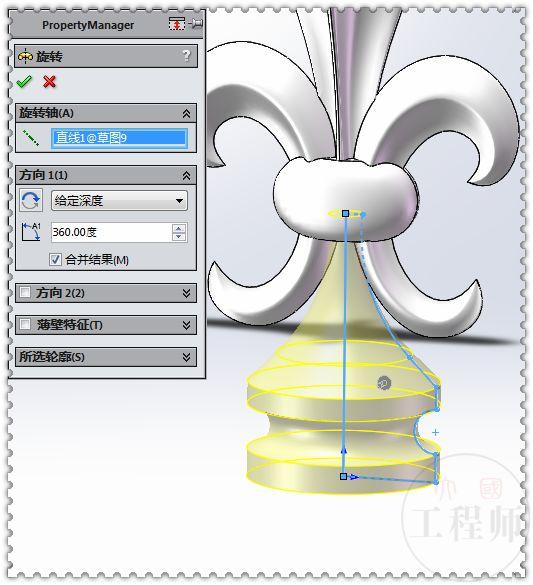

26.旋转。

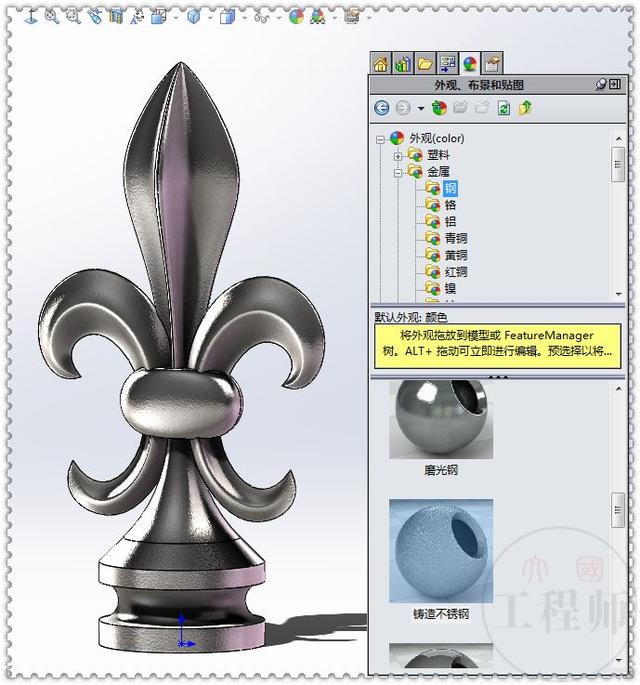

27.添加外观。
28.完成。
