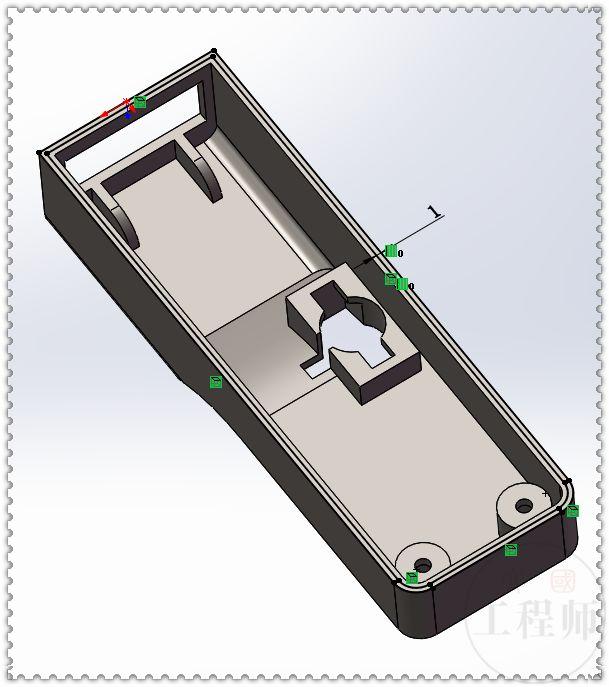

此图是用SolidWorks2015建模，用KeyShot 8渲染.
建模步骤

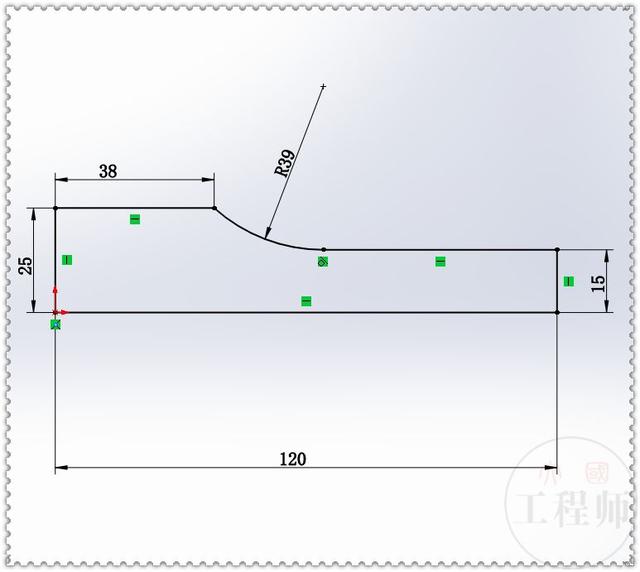

1.前视基准面上草绘图形。

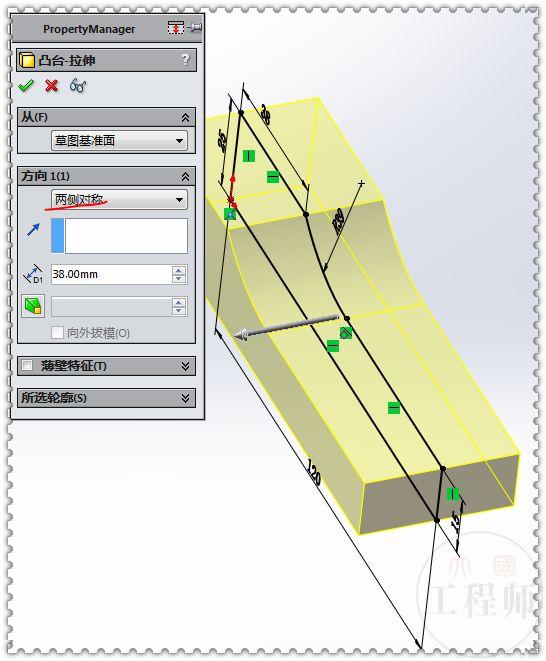

2.拉伸凸台，两侧对称：38 。

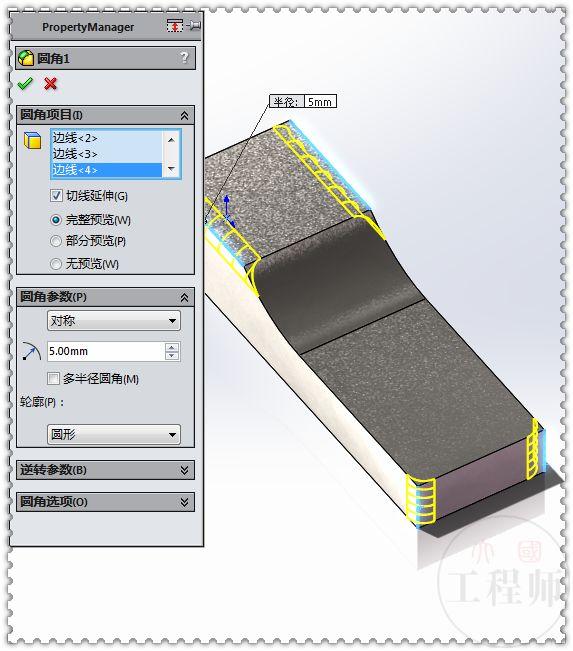

3.圆角，半径：5 。

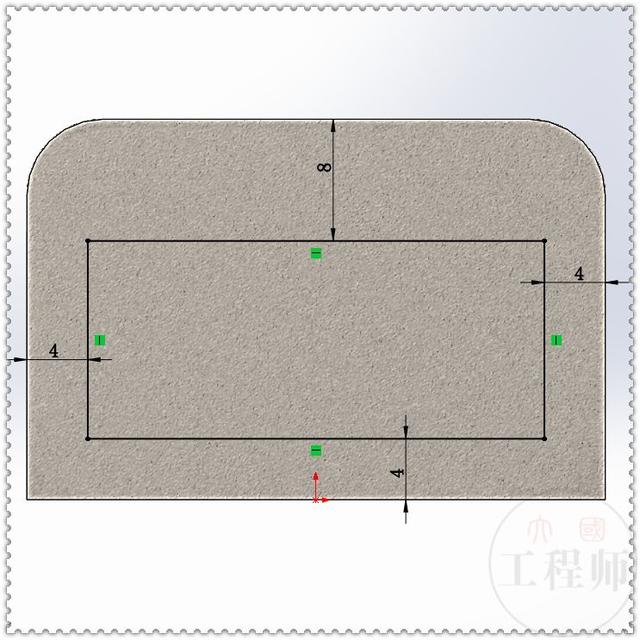

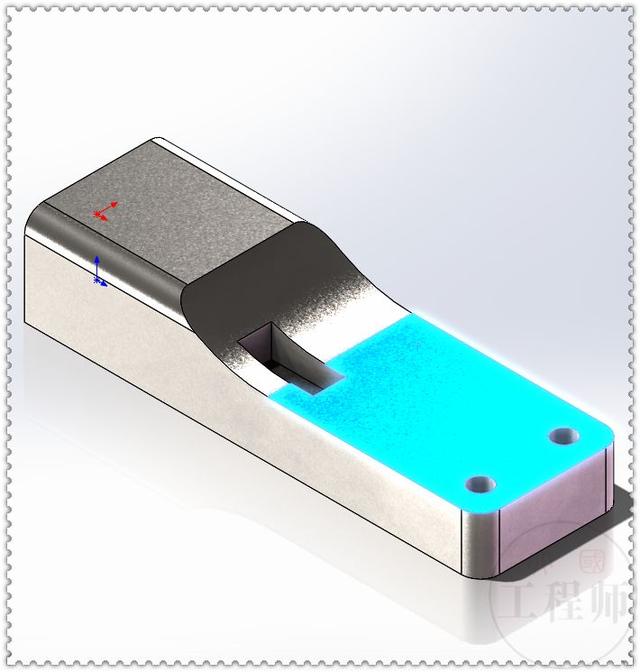

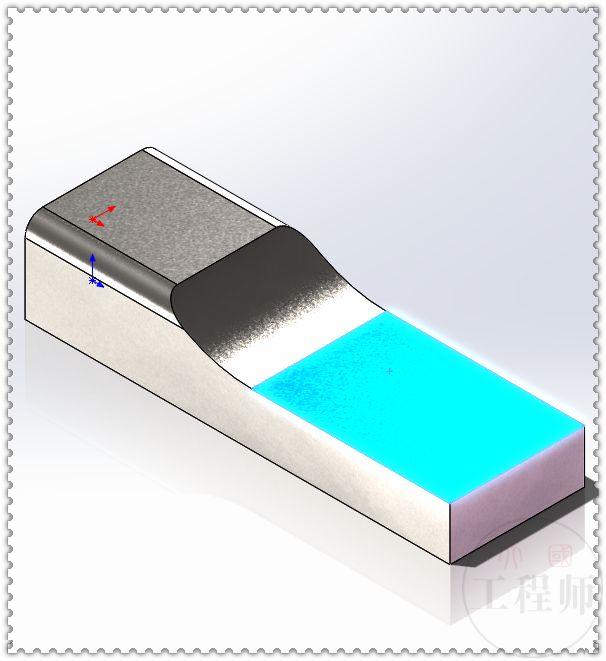

4.在蓝色面上草绘一个矩形。

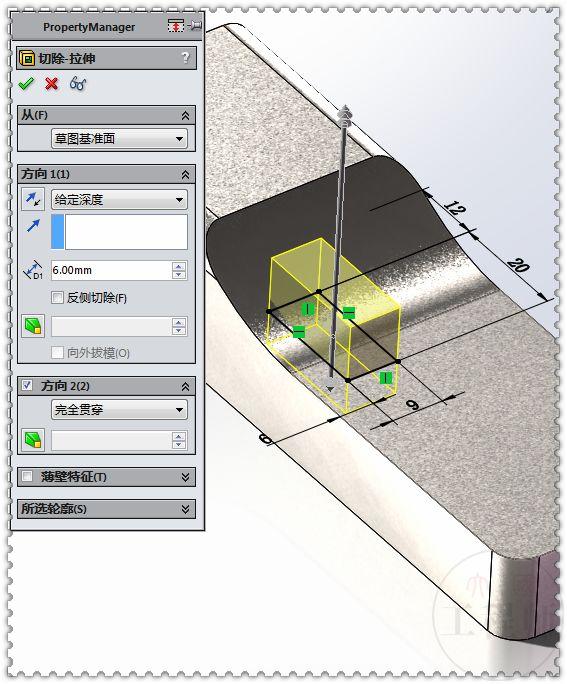

5.拉伸切除，方向一：6 ；方向二：完全贯穿。

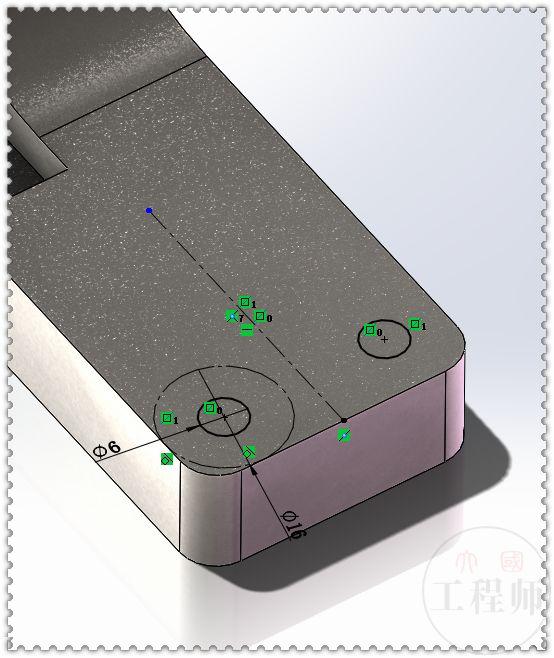

6.再画两个圆。

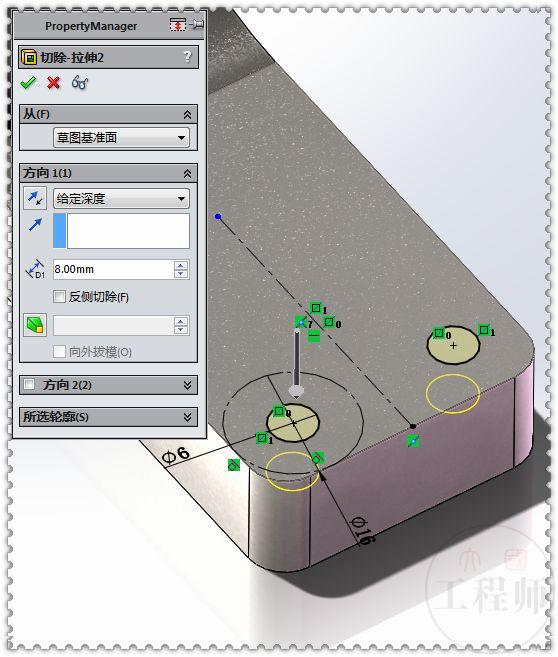

7.拉伸切除，深度：8 。

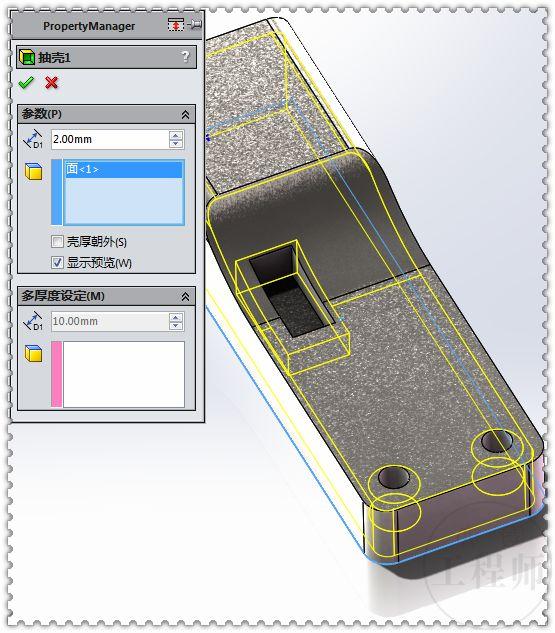

8.抽壳，点底面，厚度：2 。
9.在实体左侧面画一个矩形。
10.拉伸切除，厚度：2 。

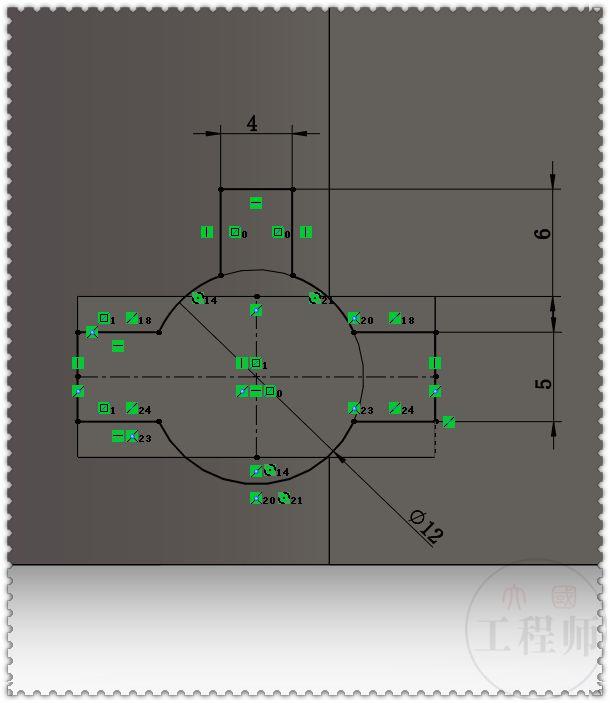

11.在蓝色面上草绘图形。
画一个圆，两个矩形，然后剪裁

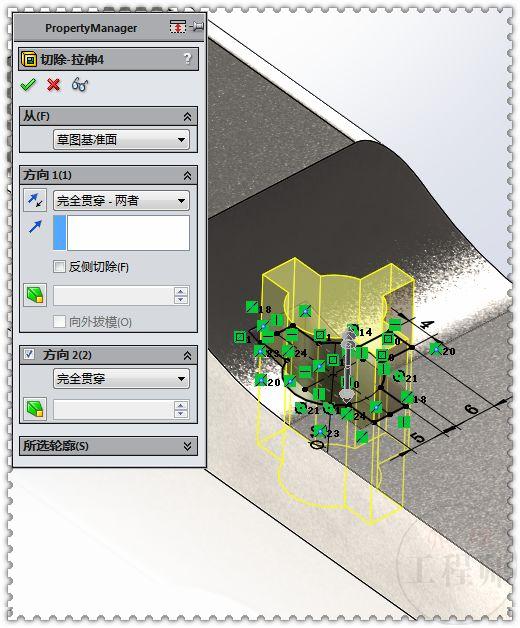

12.拉伸切除，完全贯穿两者。

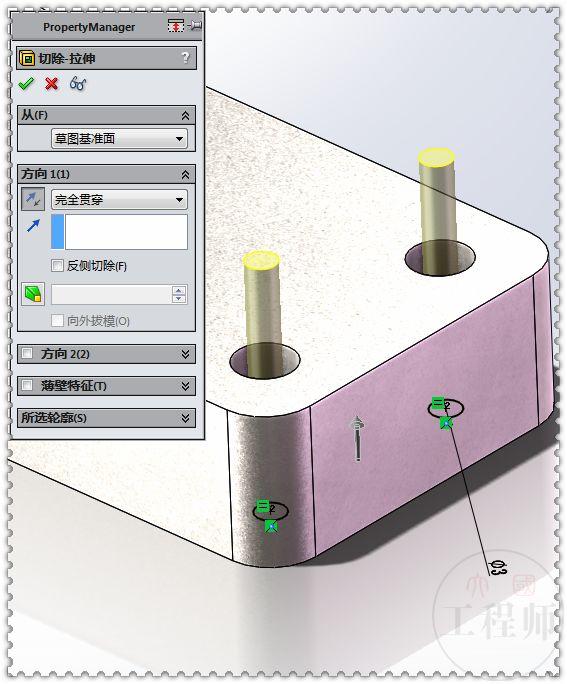

13.在上视基准面上画两个圆，拉伸切除，完全贯穿。
14.隐藏线可见，在前视基准面上草绘。

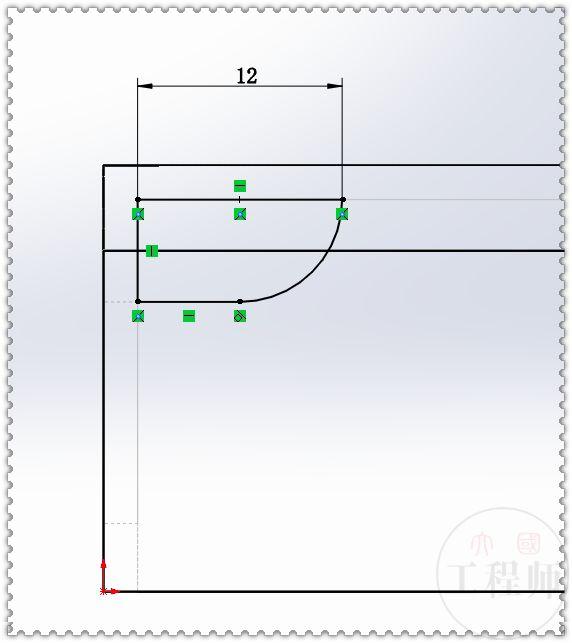

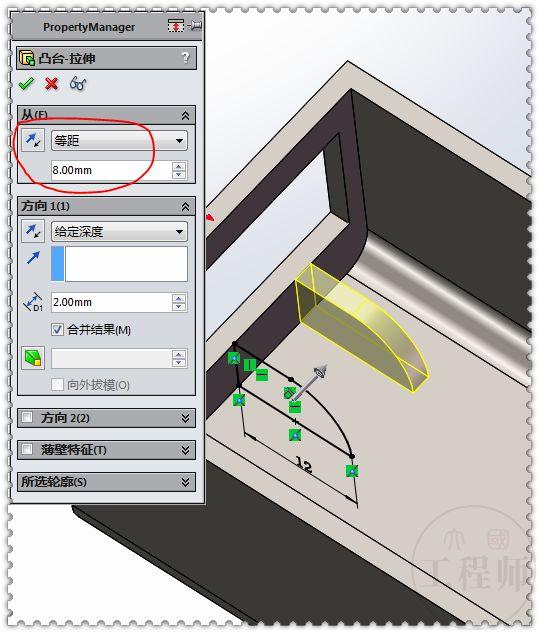

15.拉伸凸台，等距：8 ，给定深度：2 。

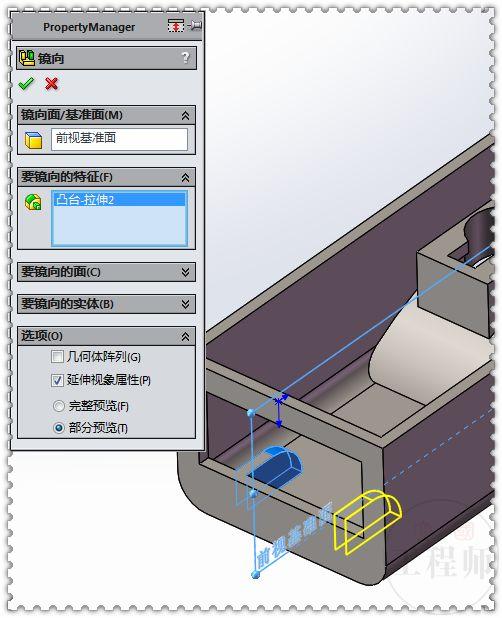

16.镜像特征到另一侧。
17.在上视面上转换实体引用边线，然后等距边线：1 。
18.拉伸切除：2 。

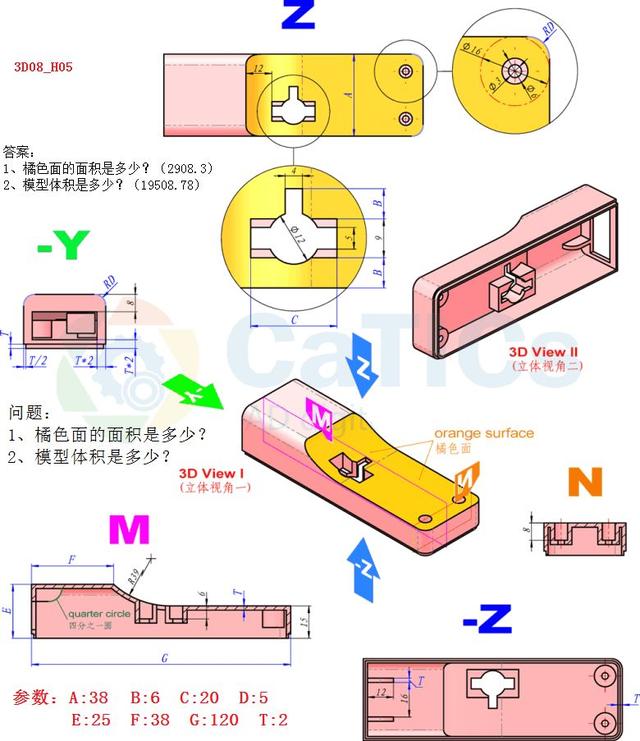

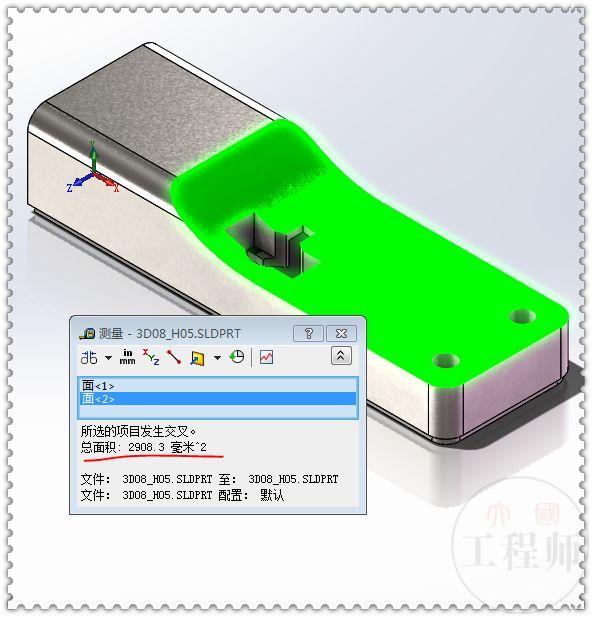

19.测量面积：2908.3，正确。

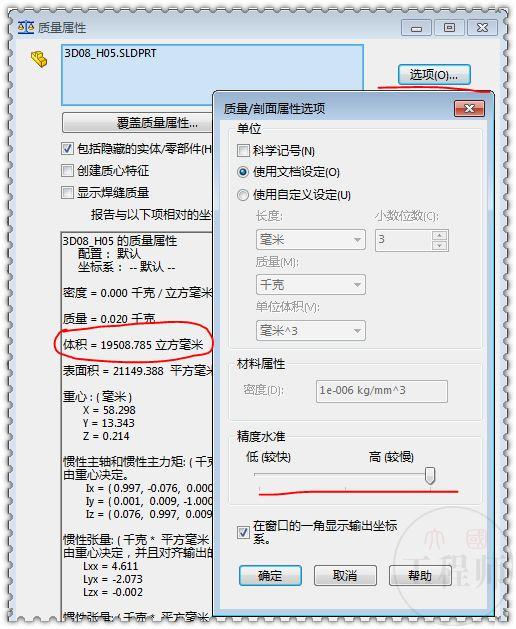

20.测量体积：19508.78（正确）

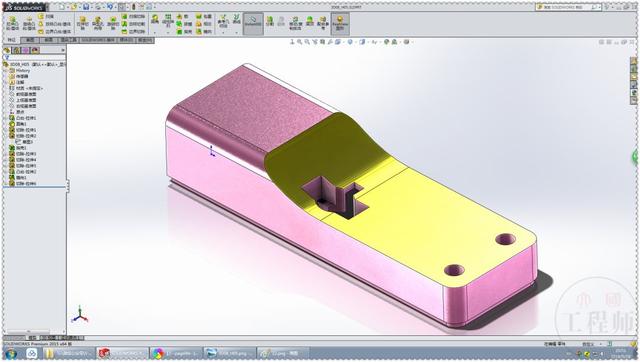

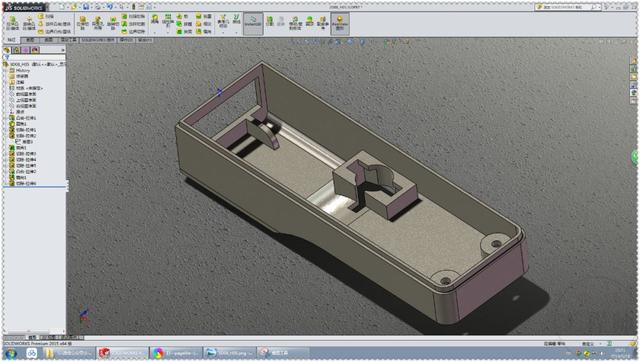

21.完成。
