SolidWorks建模步骤

建模思路

a.先旋转出M图左侧的实体。

b.再拉伸M图右侧的部分。

c.给右侧部分3面圆角。然后抽壳。

d.拉伸绿色的部分。

e.拉伸中间的隔板。三面圆角，完成。

建模步骤

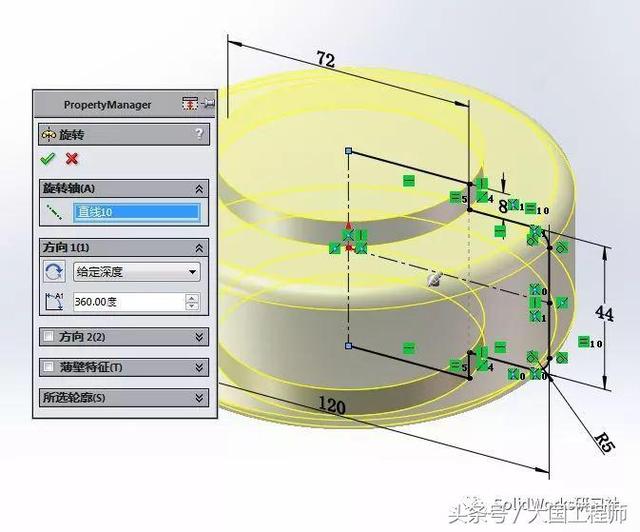

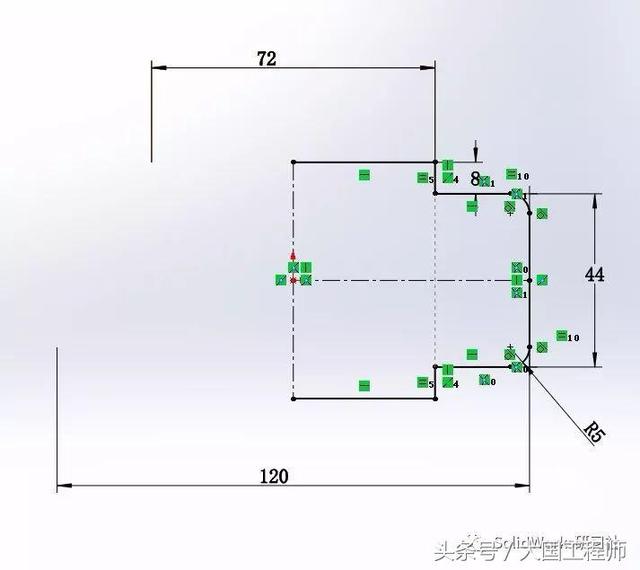

1.前视基准面，草绘。尺寸8的线段共线、相等约束。

2.旋转。

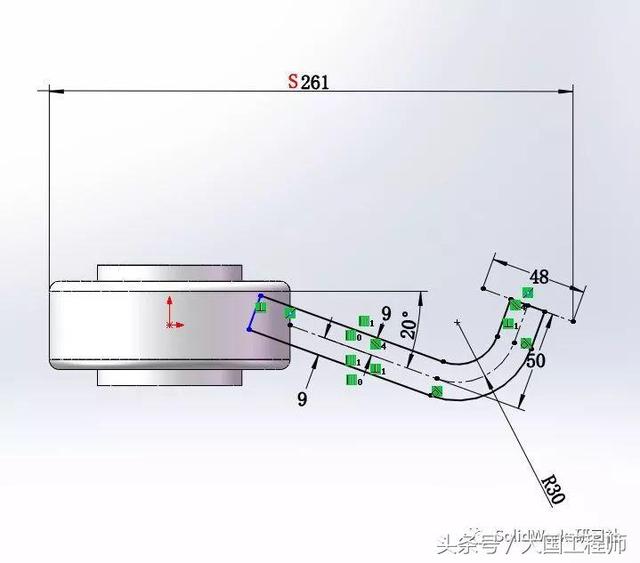

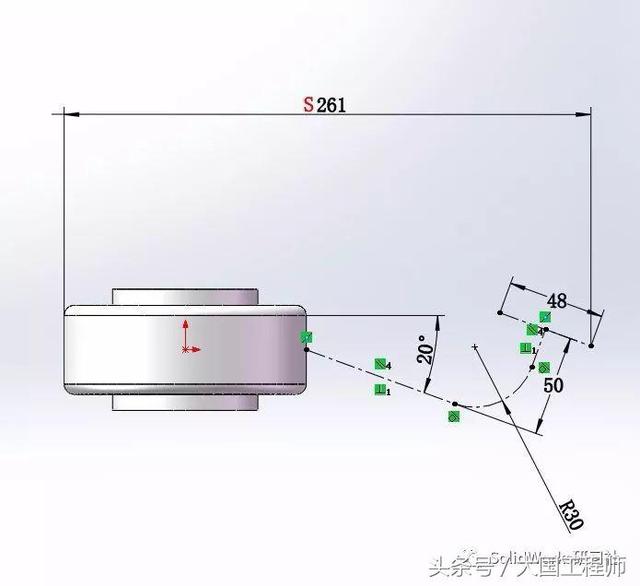

3.前视基准面，草绘中心线。48是J+30，261是C-T 。

双向等距：9

4.拉伸凸台，两侧对称，深度B：70 。

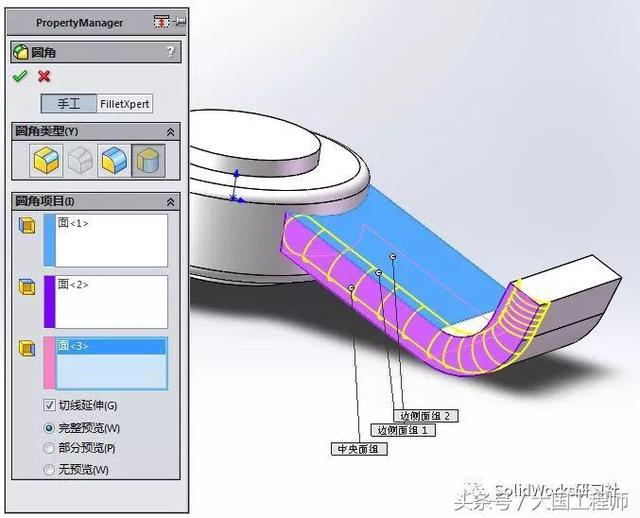

5.完全圆角。

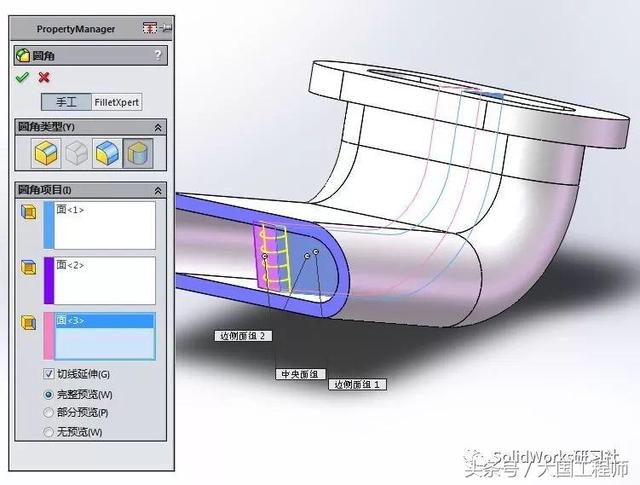

6.完全圆角

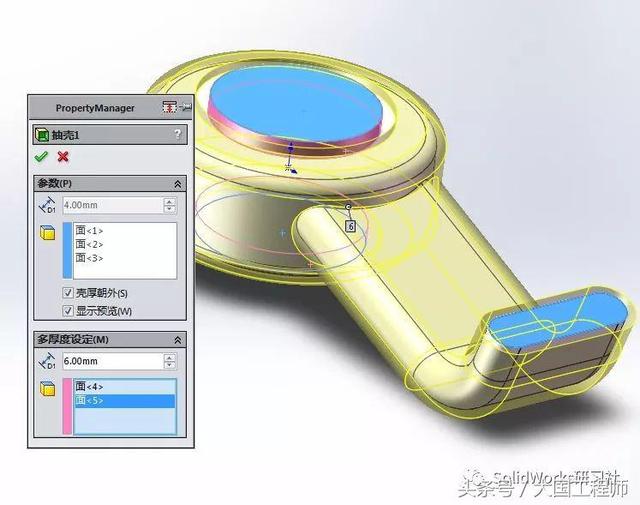

7.抽壳，壳厚朝外。厚度T： 三个面，厚度T+2：两个粉色面。

8.点蓝色面进入草绘。

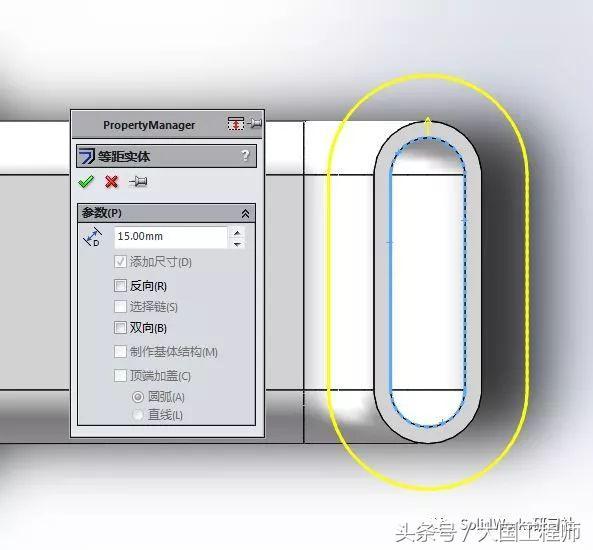

等距15

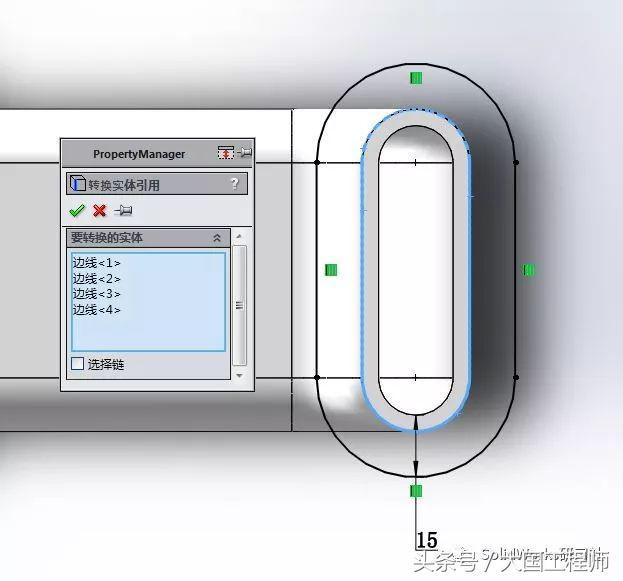

转换实体引用

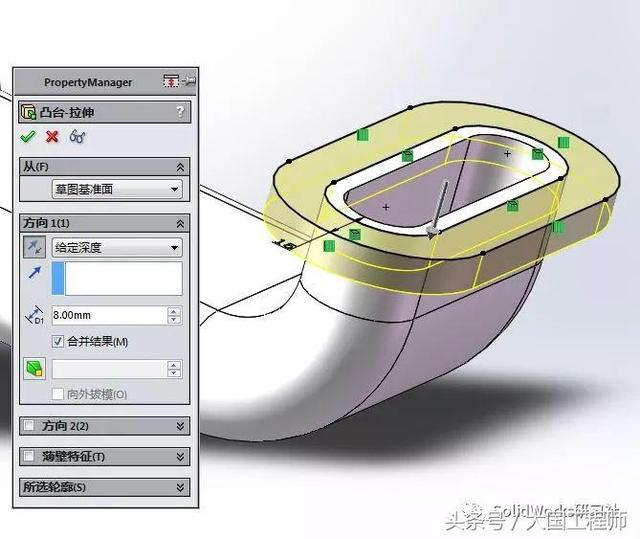

9.拉伸凸台，深度T*2=8 。

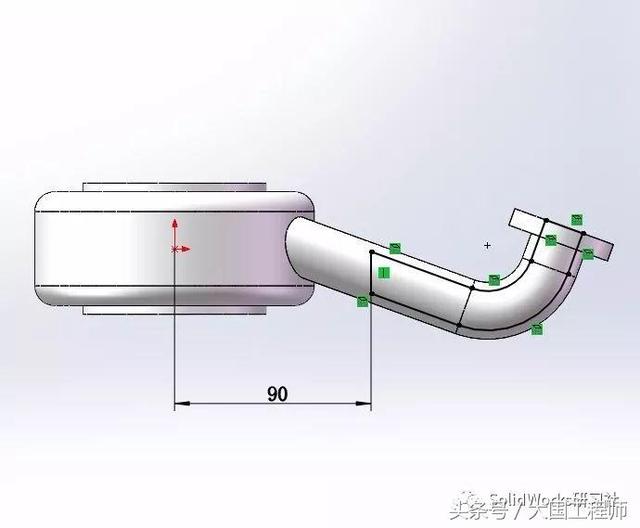

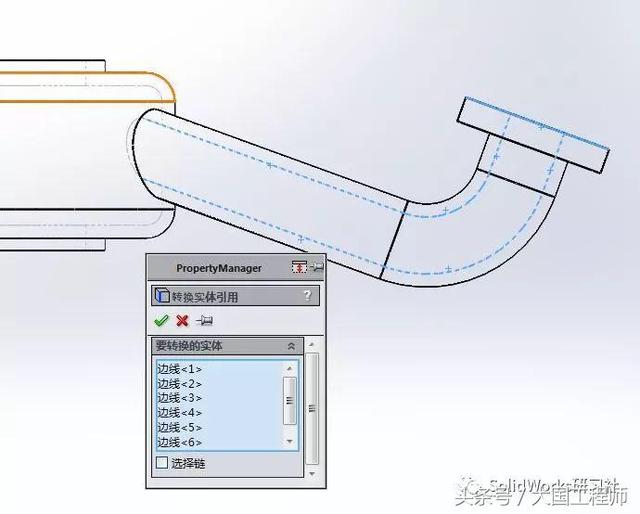

10.隐藏线可见，前视基准面，转换实体引用蓝色边线。

剪裁、标注

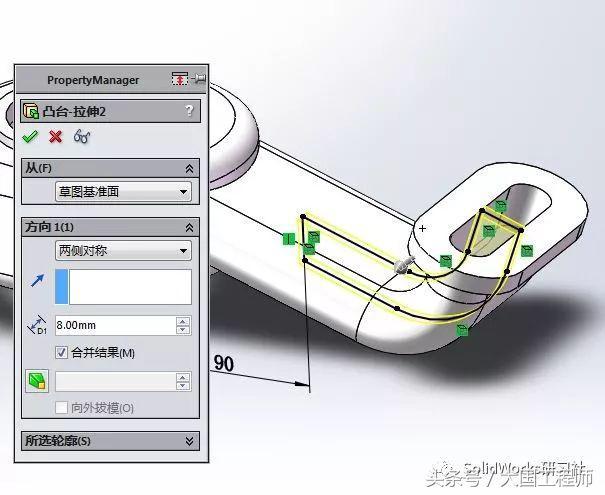

11.拉伸凸台，两侧对称，深度T*2 。

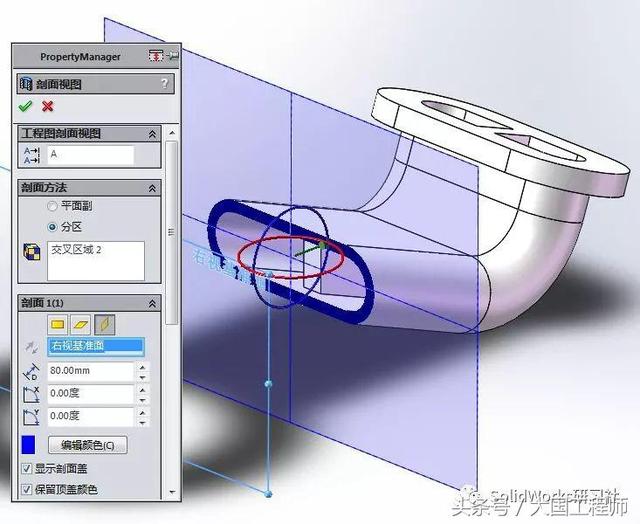

12.剖面视图，右视基准面，移动80，能看到中间的板就行。

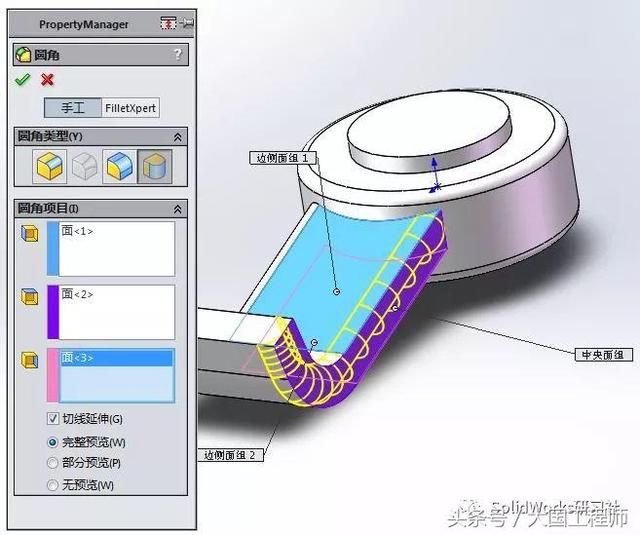

13.完全圆角。

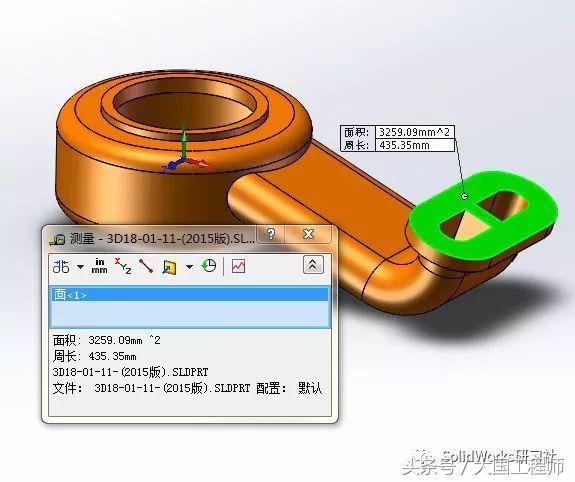

14.完成。体积：272300.28

面积：3259.09

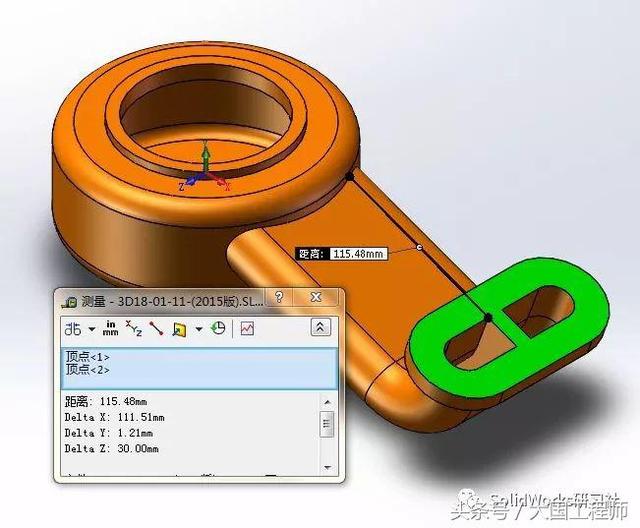

距离：115.48

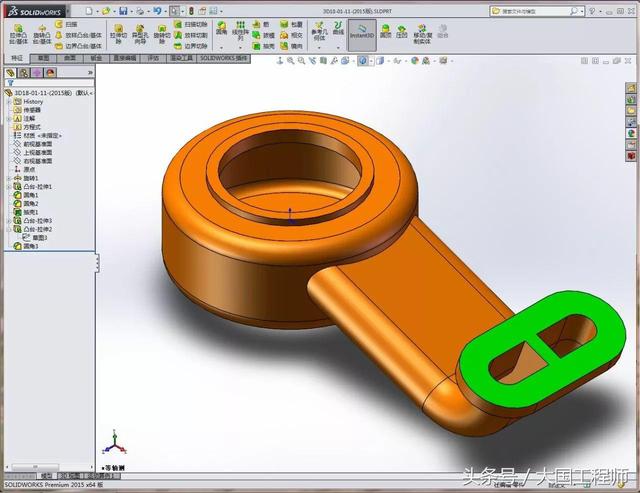

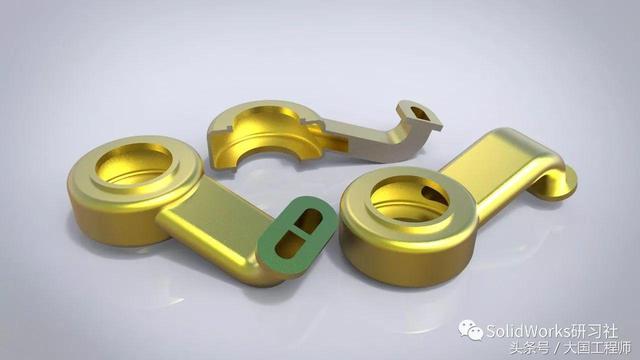

15.渲染。
