建模思路
a.先用E、F、G、T拉伸出3个独立的实体。
b.再用3D草图绘制出C、D的三角形并切除。
c.参照切除后的面新建2个基准面。
d.分别用两个基准面切除剩余的两个实体。
f.另一侧相同，也可以在基准面草绘再切除或用基准面分割实体再删除。
建模步骤

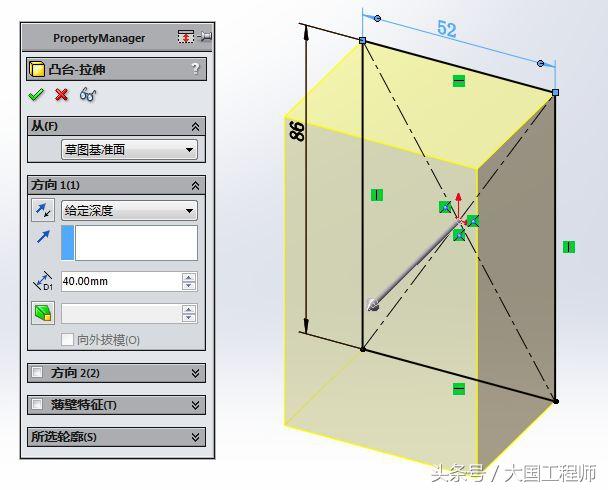

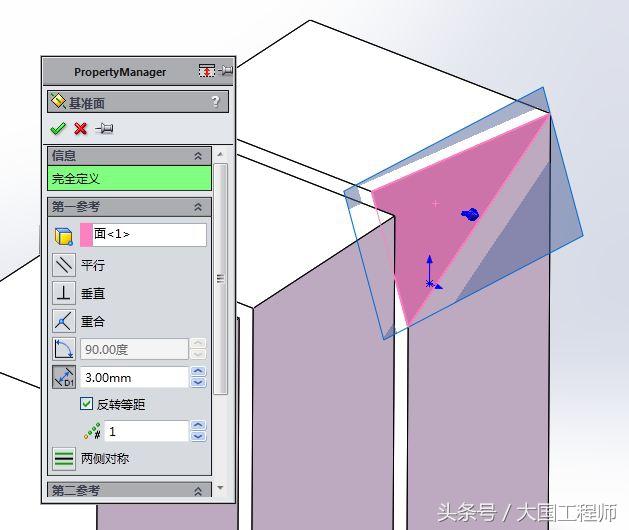

1.前视基准面，草绘矩形，拉伸凸台，深度G：40 。

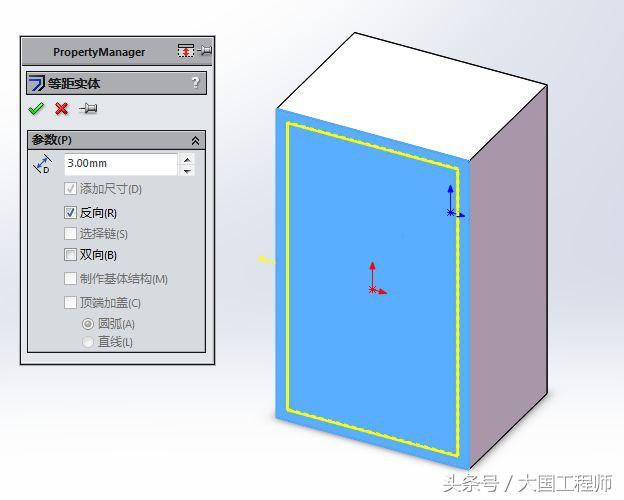

2.在蓝色面上等距实体T：3 。

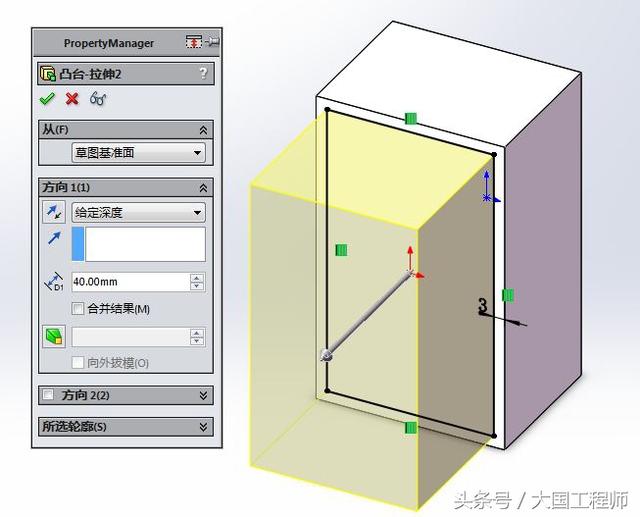

3.拉伸凸台，深度G：40。合并结果去掉。

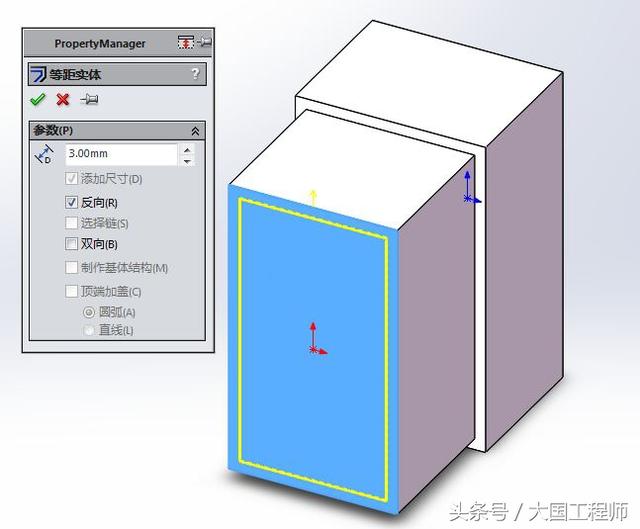

4.继续等距实体。

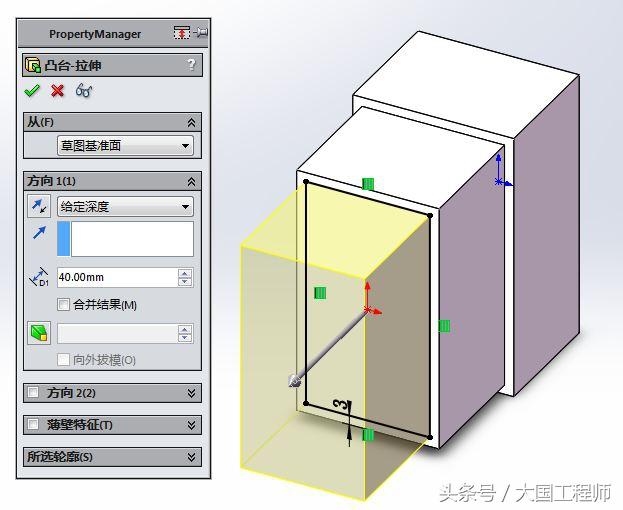

5.拉伸。合并结果去掉。

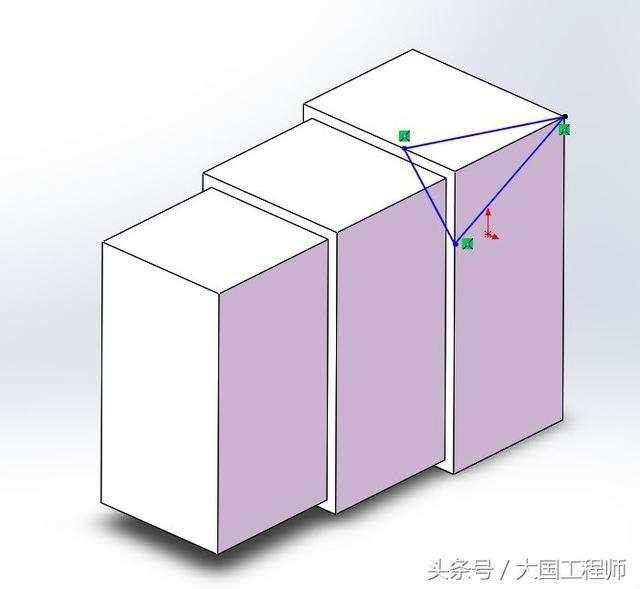

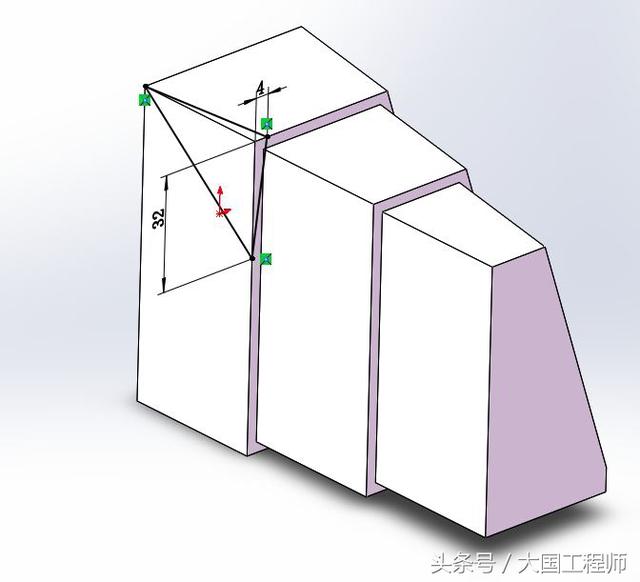

6.用3D草绘，画出三角形。

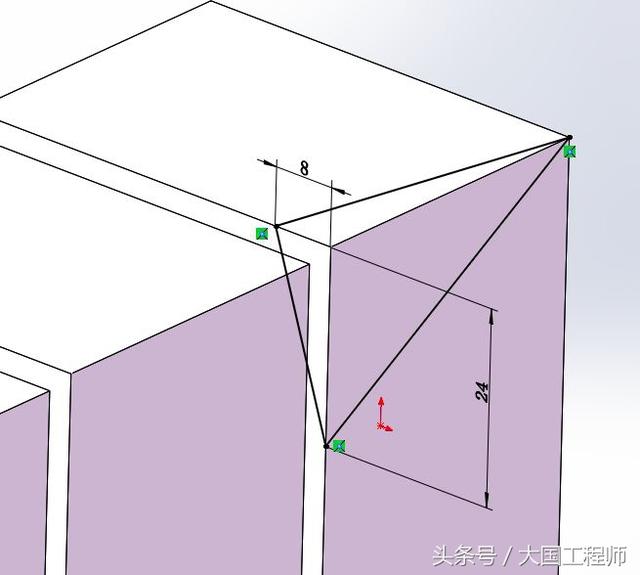

标注尺寸

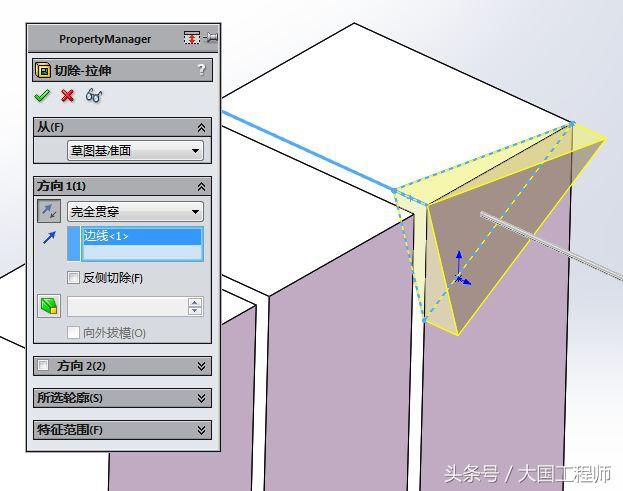

7.拉伸切除，完全贯穿，切除方向点蓝色边线。

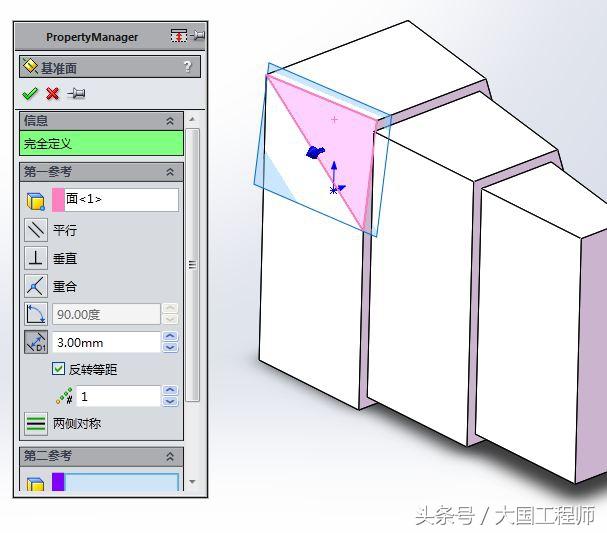

8.新建基准面，参考切除后的三角形面，距离T3，反转等距。

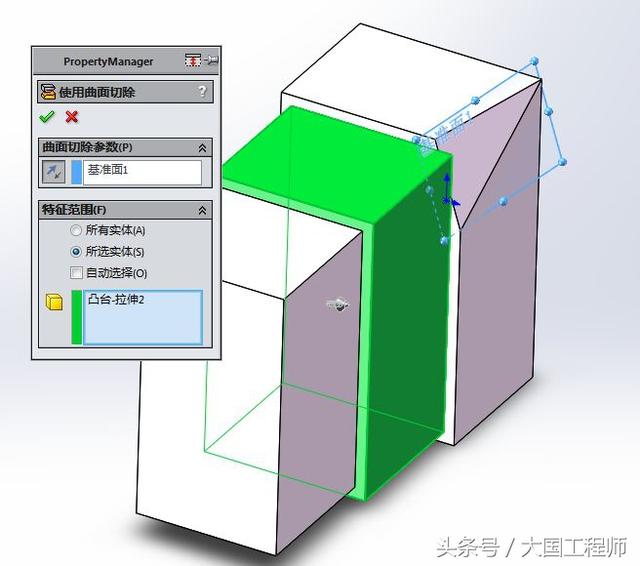

9。使用曲面切除，点新建的基准面，选绿色实体。

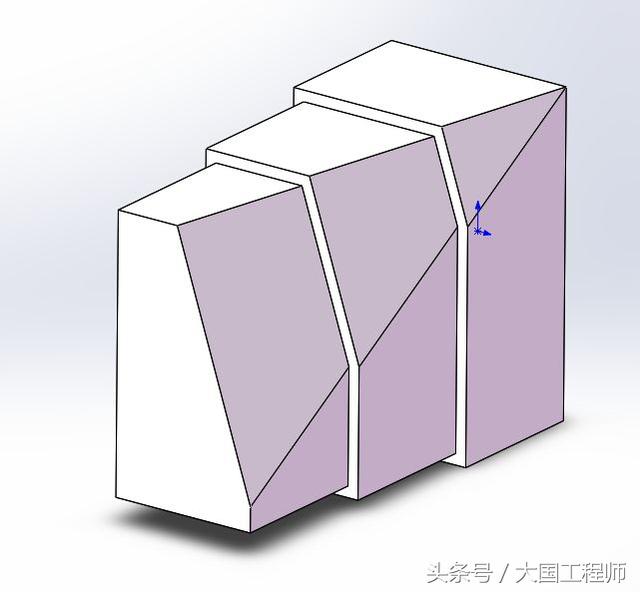

切除后

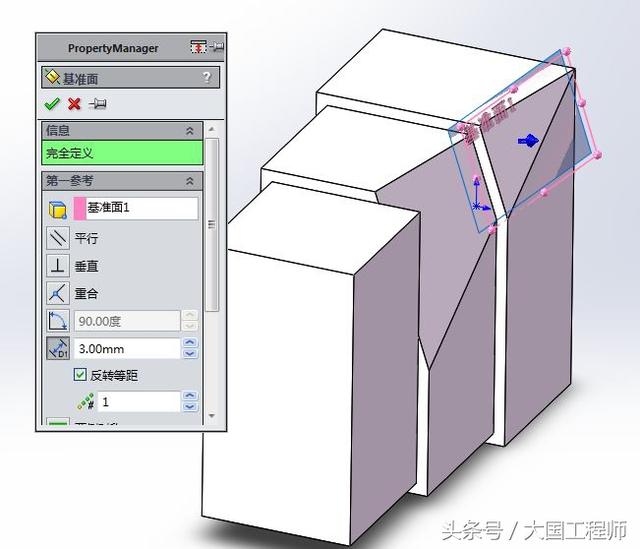

10.新建基准面2，参考基准面1，距离3，反转等距。

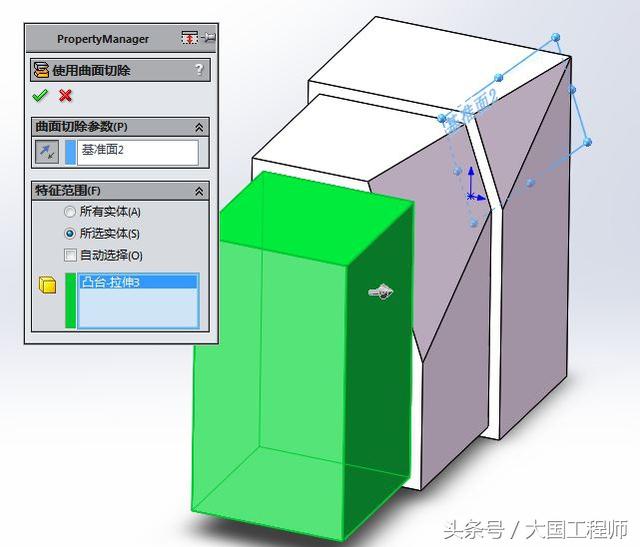

11.使用曲面切除，基准面2，选绿色实体。
12.另一册相同。3D草图草绘三角形。

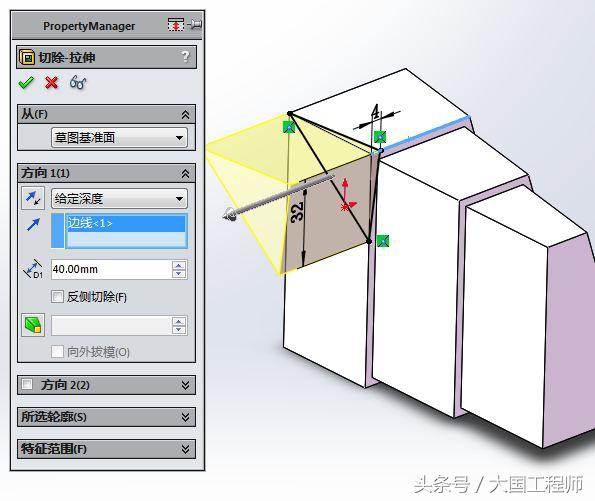

13.拉伸切除，点边线为切除方向。

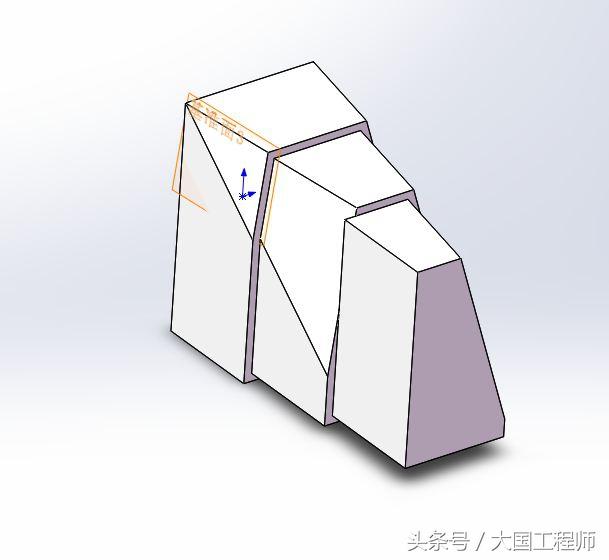

14.用切除后的三角形面新建基准面3。

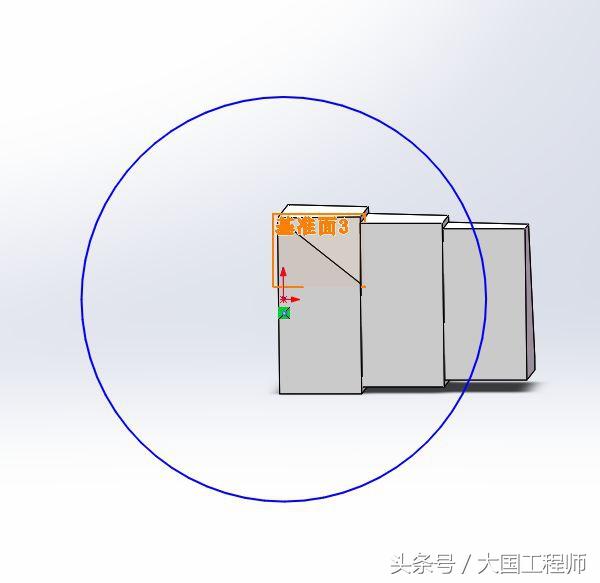

15.也可以用草图切除。在上一步的基准面上草绘圆，包含住中间的实体。

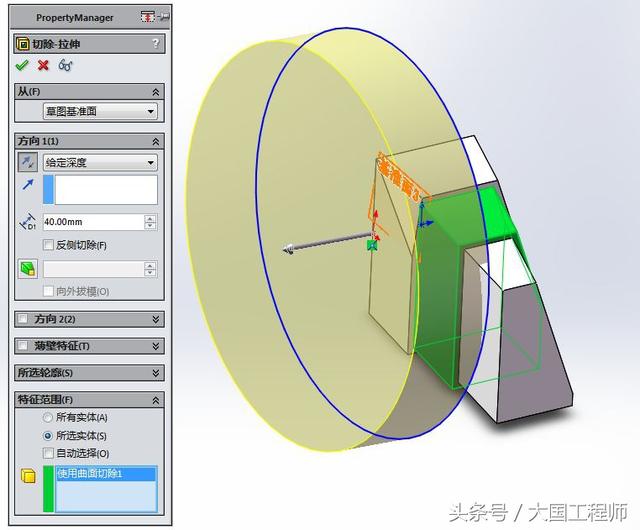

16.拉伸切除，所选实体：绿色实体。
和使用曲面切除特征结果一样

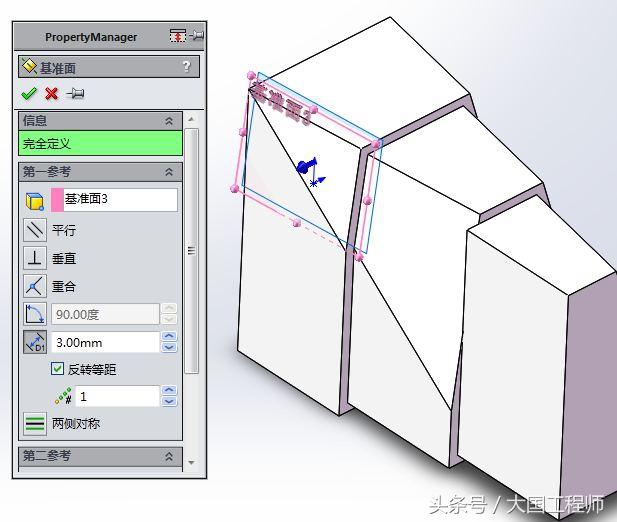

17.新建基准面4，参考基准面3，距离3，反转等距。

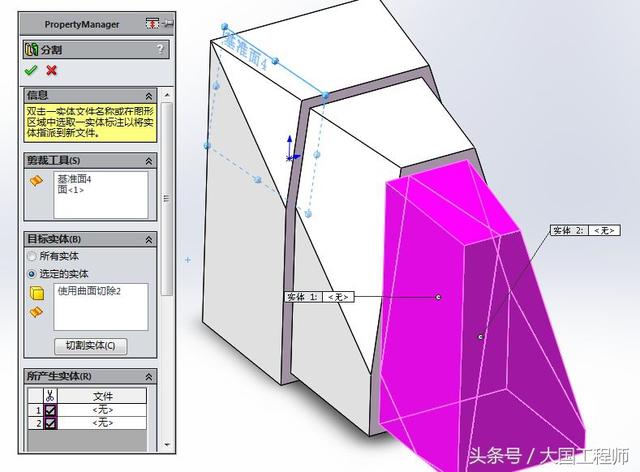

18.也可以使用分割特征，剪裁工具为基准面4,点切割实体，再点1、2 。

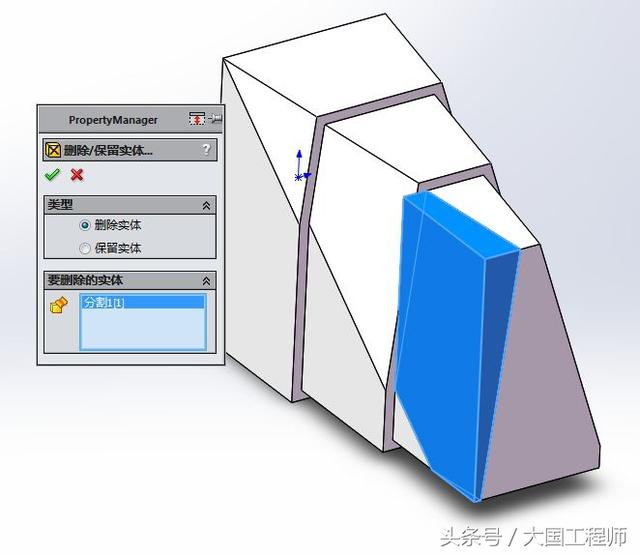

19.删除蓝色部分。

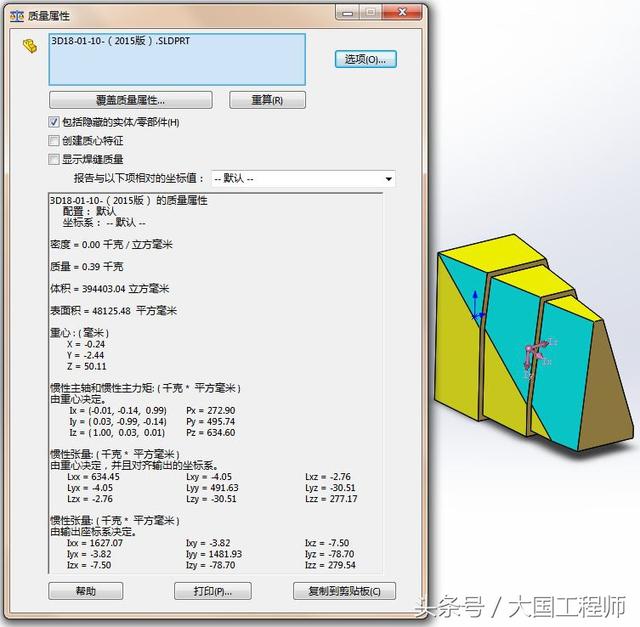

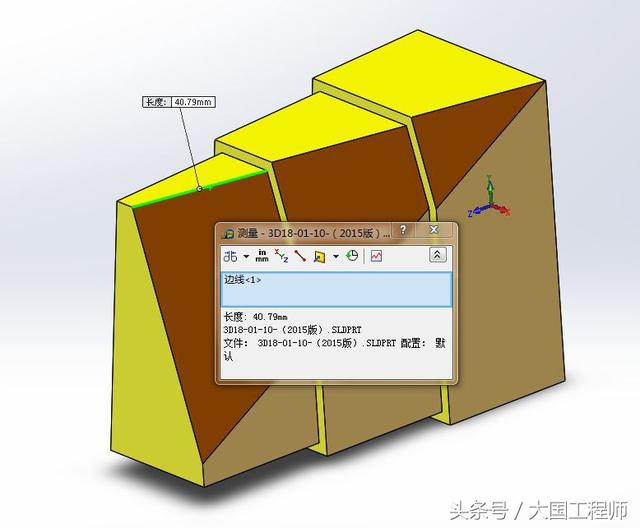

20.完成。评估—质量属性—体积：394403.04
面积：2847.79
长度：40.79

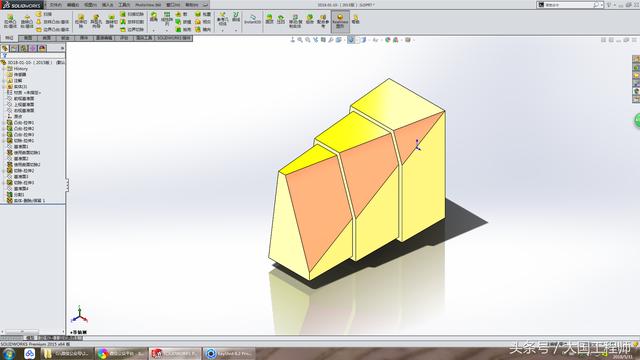

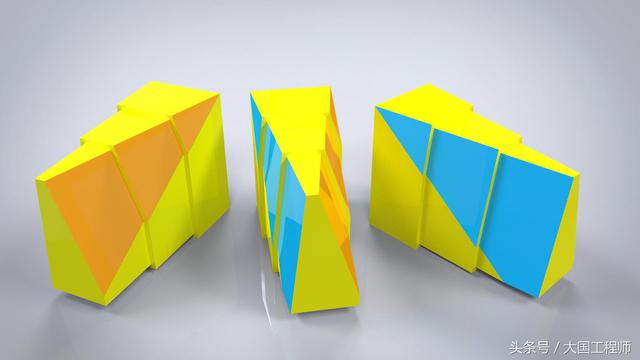

21.渲染图
