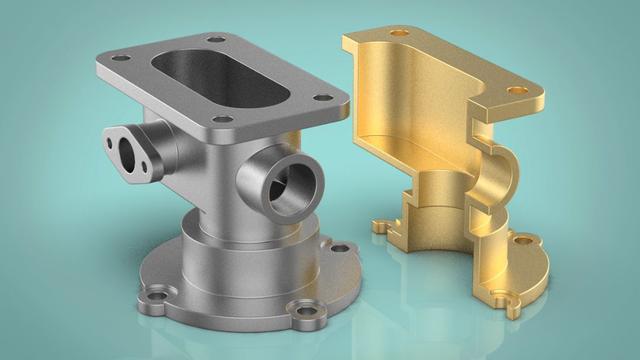

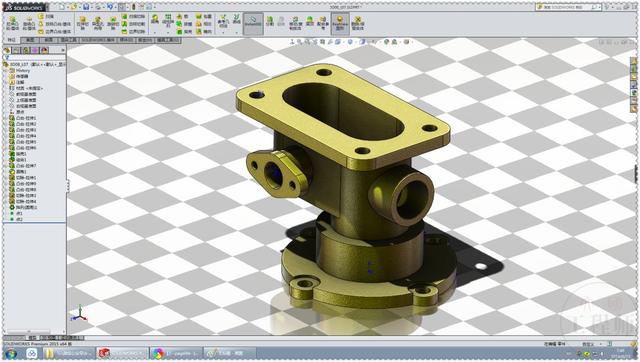

此图是用SolidWorks2015建模，用KeyShot渲染，原文件已上传到2019年6月15日文件夹，如果画不出来可以下载作为参考。
建模步骤:

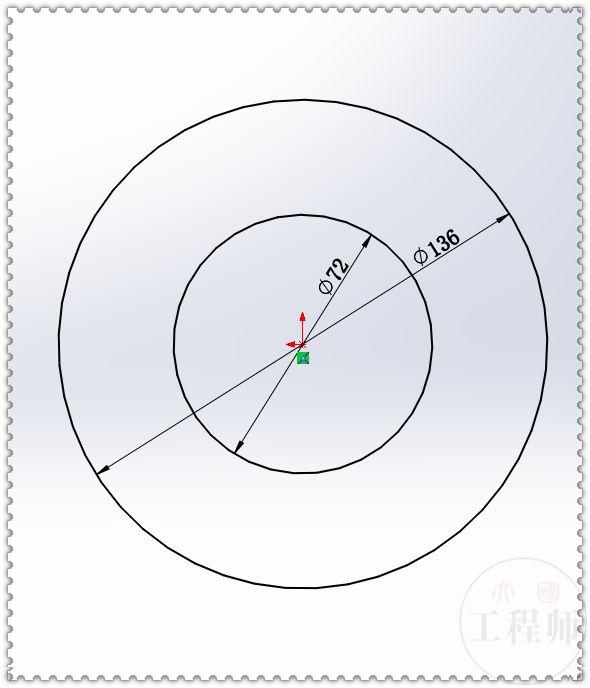

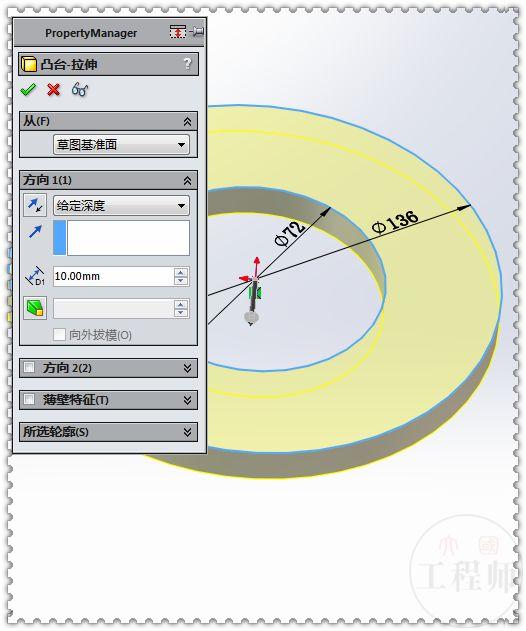

1.在上视基准面上画两个圆。
2.拉伸高度：10。

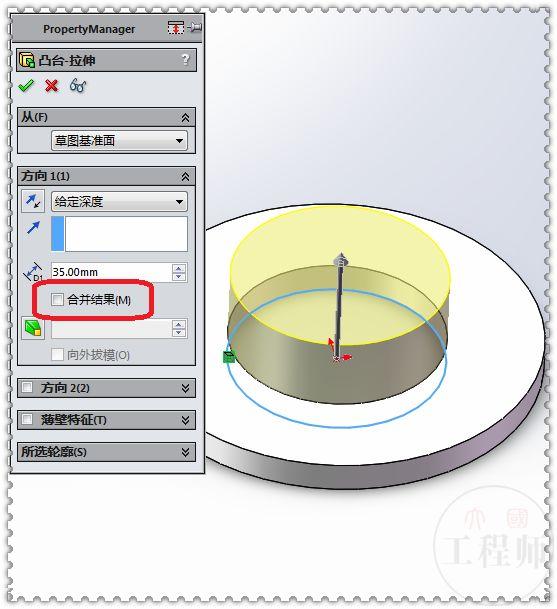

3.还是上视基准面上草绘，装换实体引用内侧圆，拉伸高度：35 。去掉合并结果。

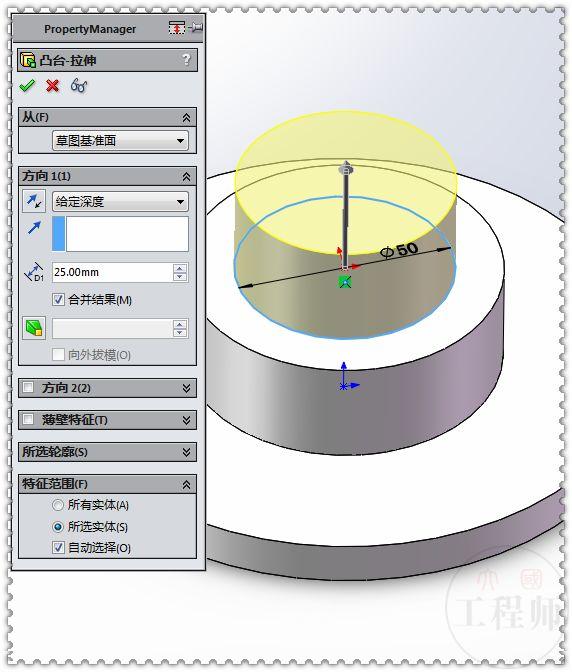

4.在实体顶面画圆，直径：50 ，拉伸：25 。

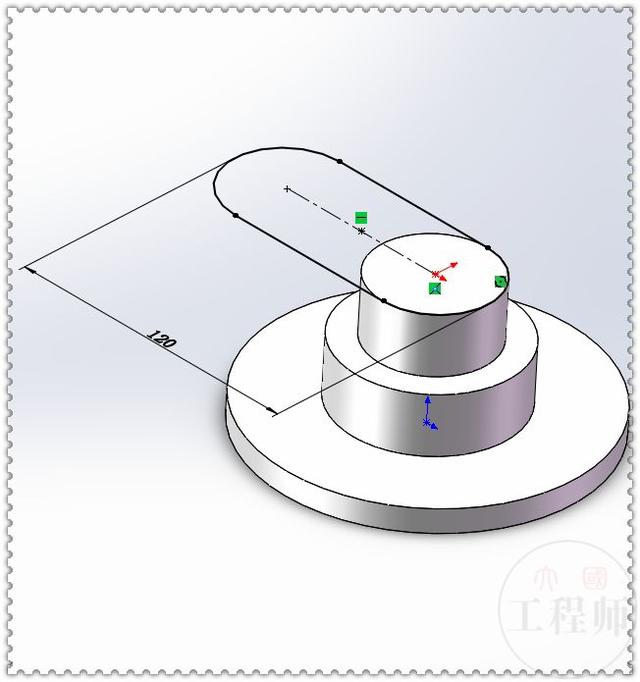

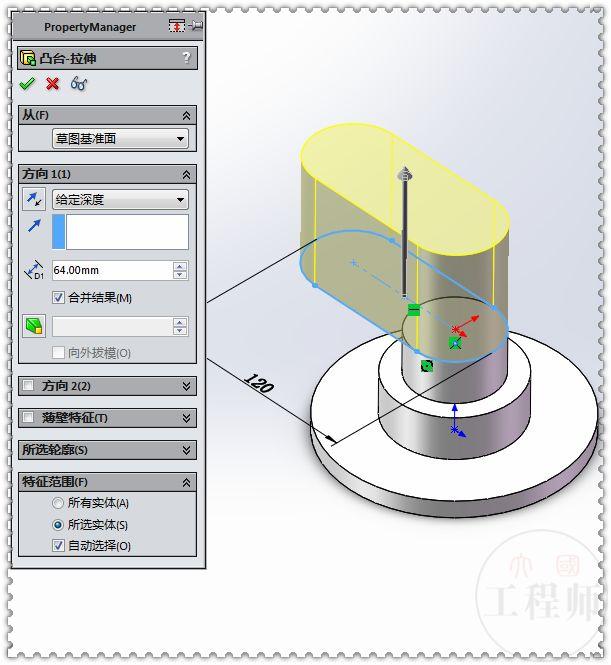

5.在实体顶面画直槽口。
6.拉伸高度：64 。

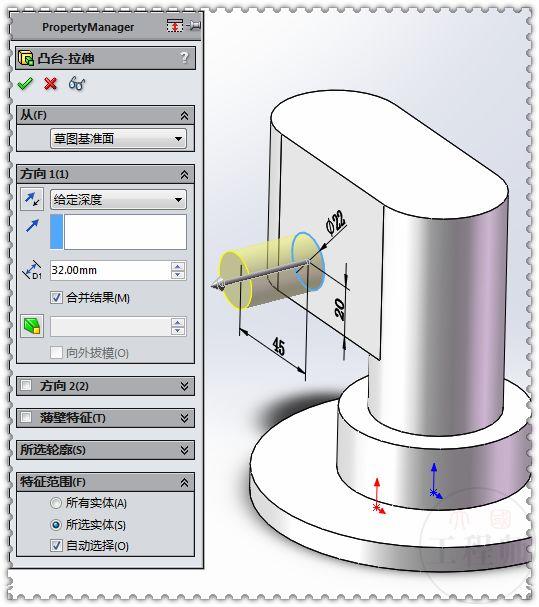

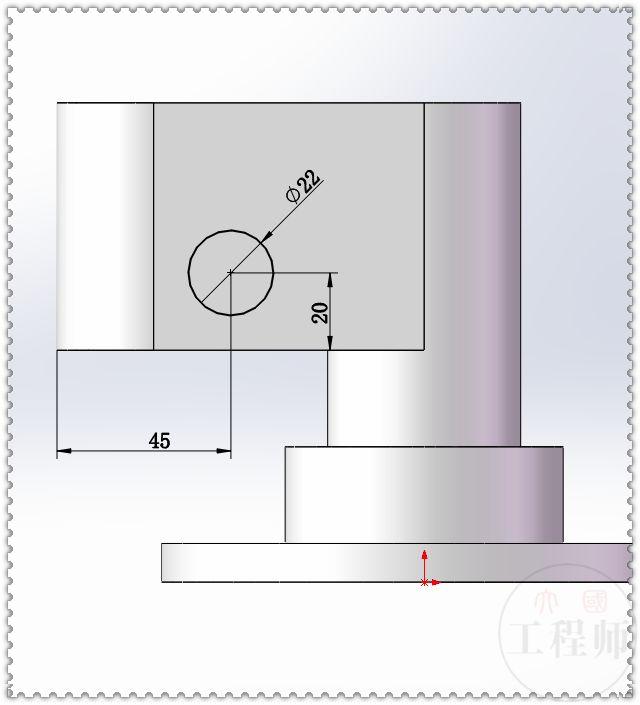

7.在侧面画圆。
8.拉伸：32 。

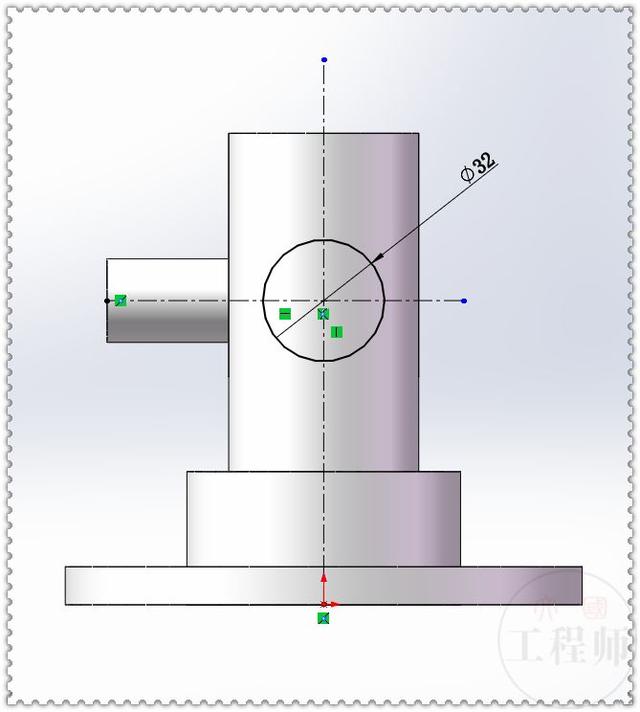

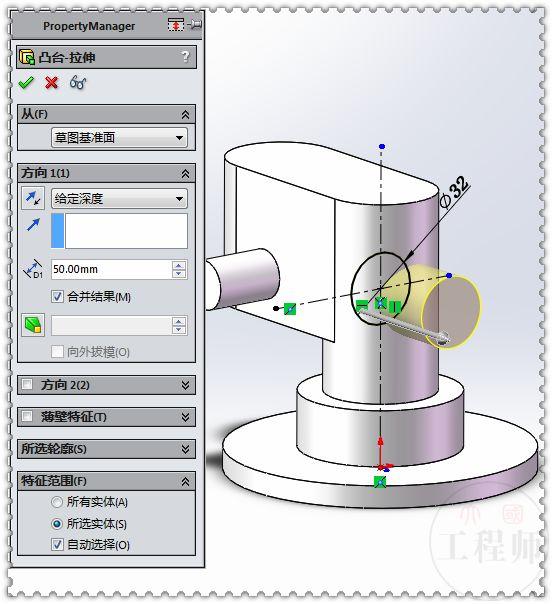

9.在右视基准面上画圆。
10.拉伸：50 。

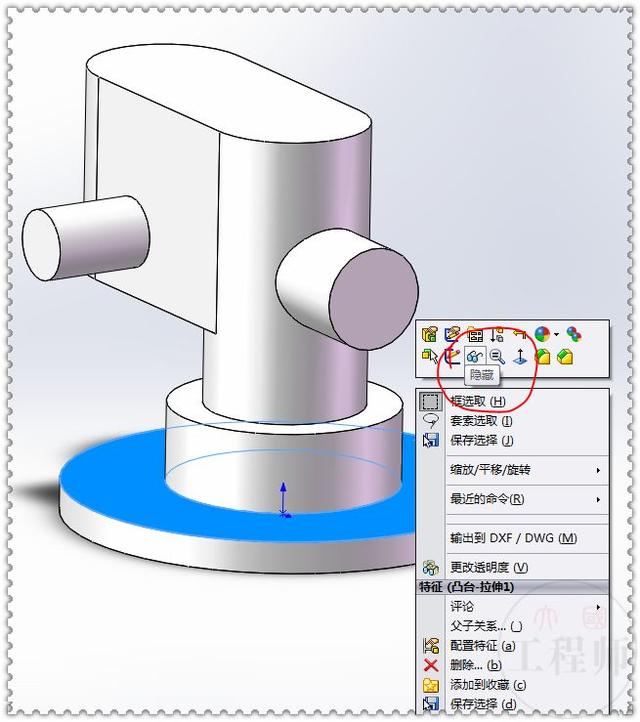

11.隐藏底部的大圆实体。

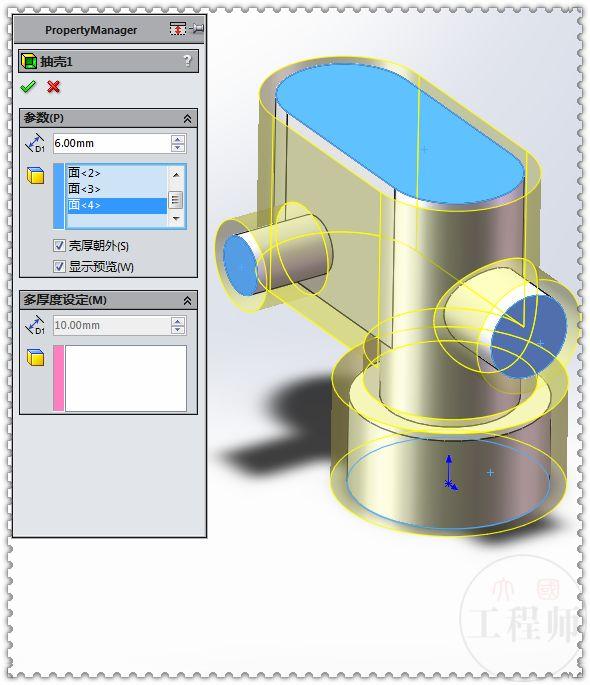

12.抽壳，选中4个蓝色面，向外抽壳：6 。

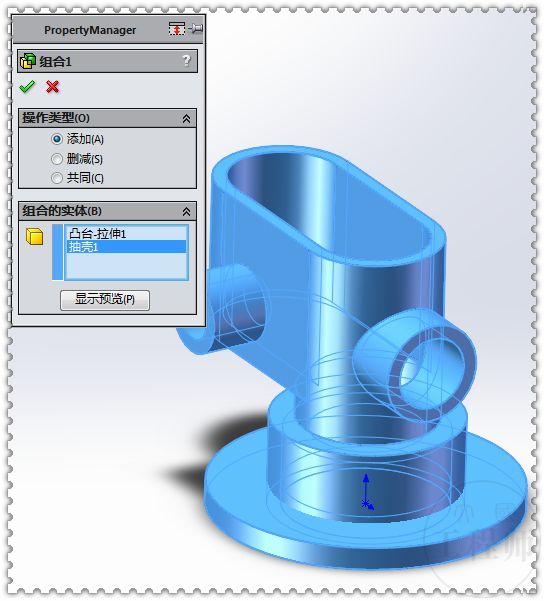

13.显示底部实体，组合。

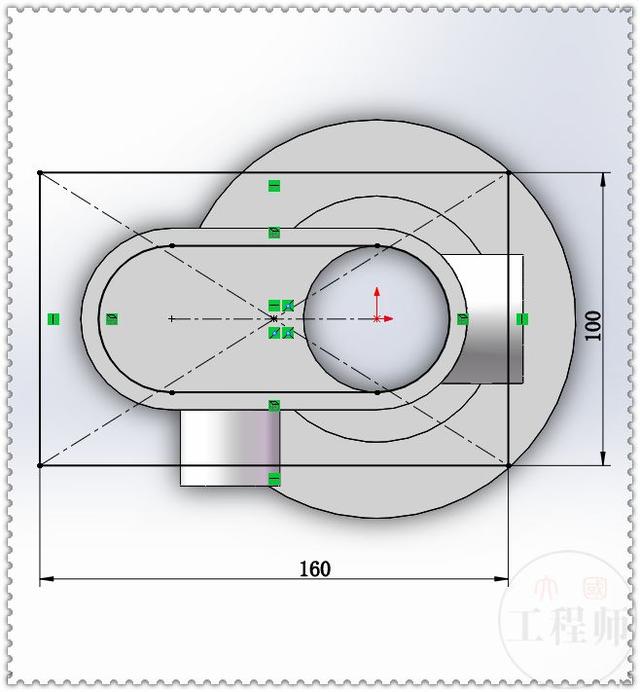

14.在实体顶面画中心矩形，转换实体引用直槽口。

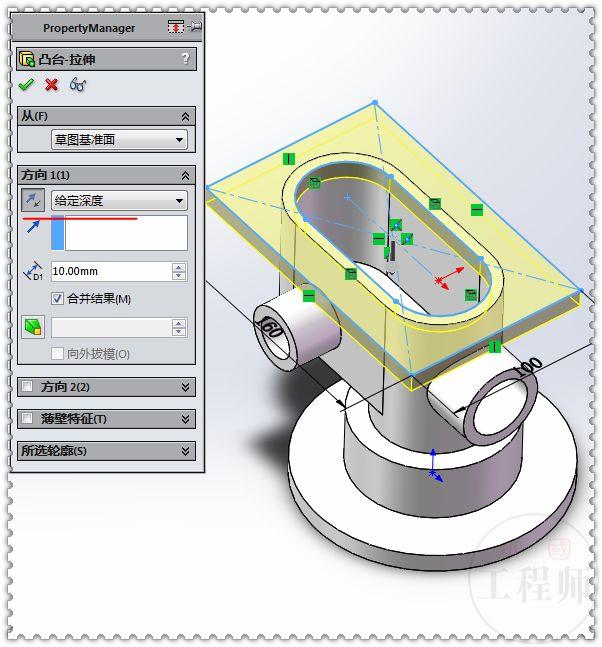

15.拉伸：10 ，反向。

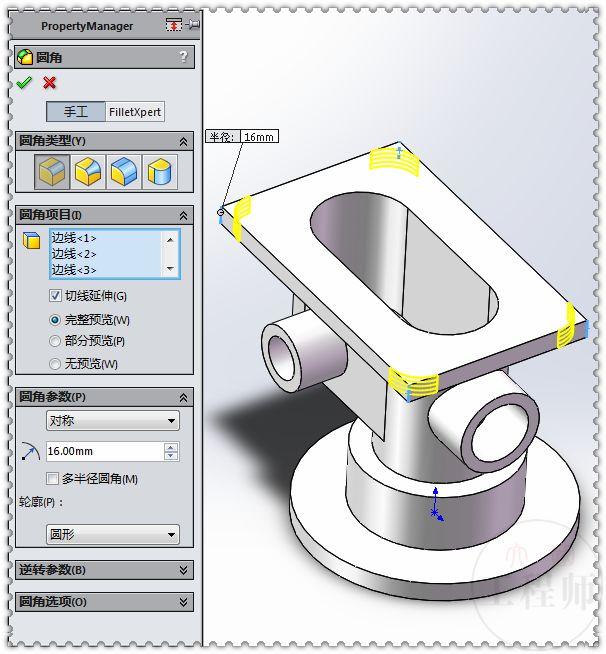

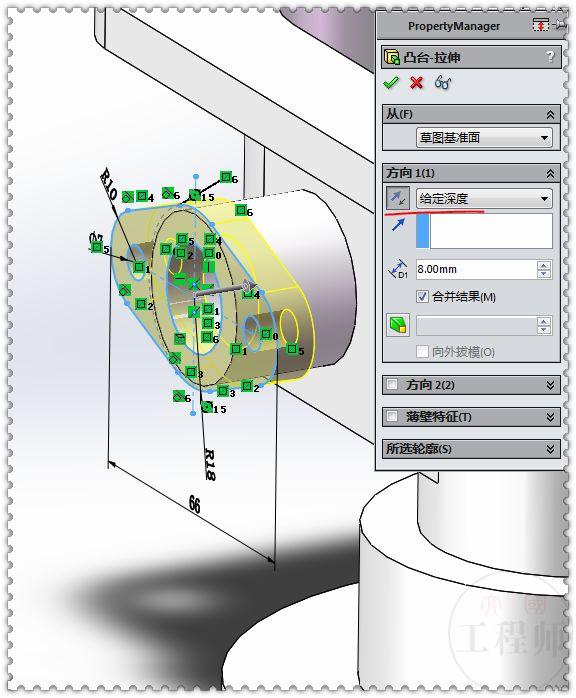

16.圆角，半径：16 。

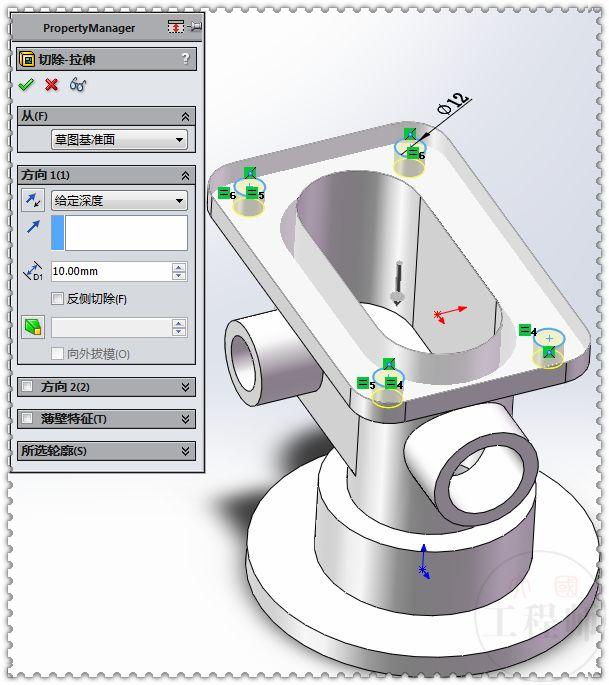

17.在矩形实体面上画圆，拉伸切除。

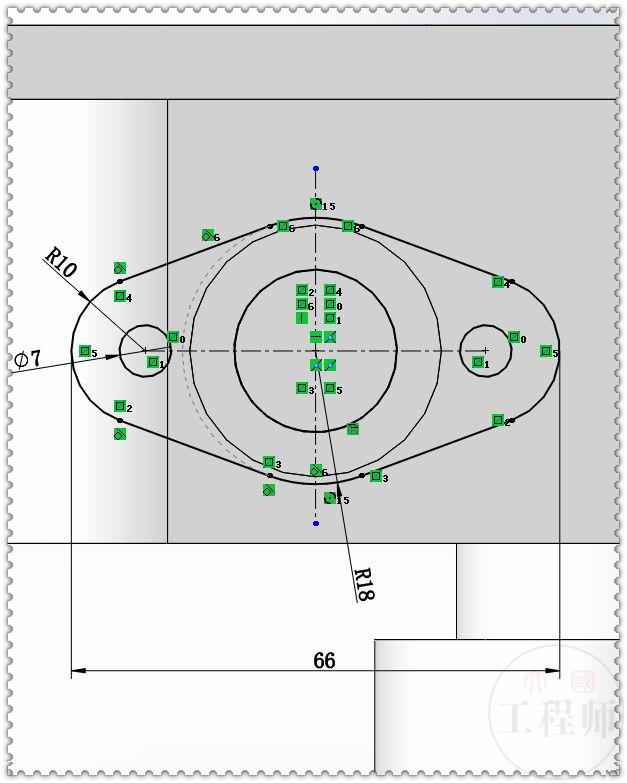

18.在右侧圆环端面上草绘图形。
19.拉伸：8，反向。

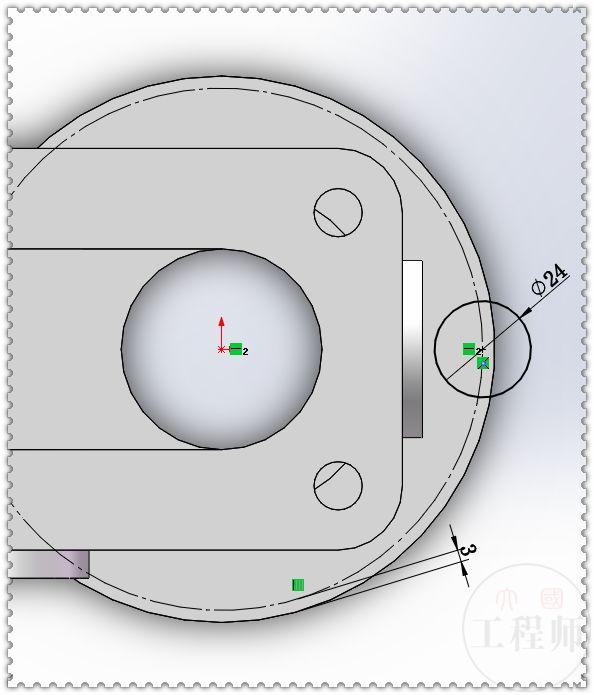

20.在上视基准面上画圆。
21.拉伸：10 。

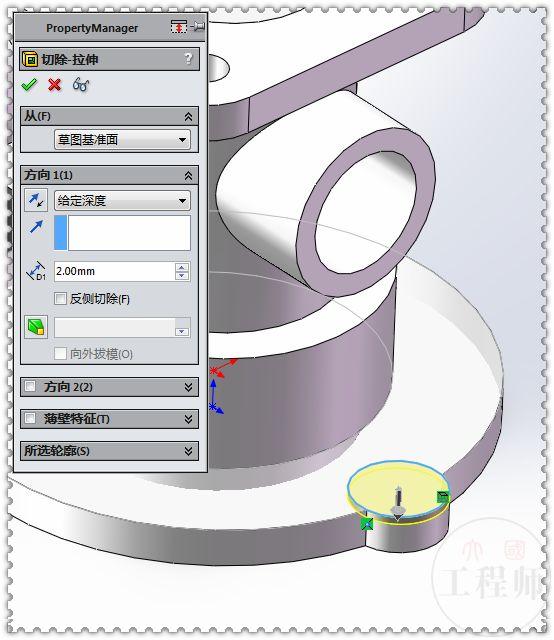

22.转换实体引用圆，拉伸切除：2 。

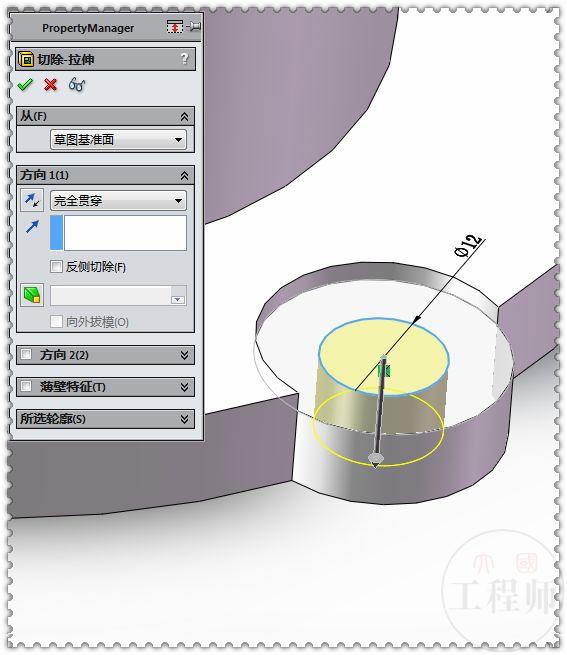

23.拉伸切除，完全贯穿。

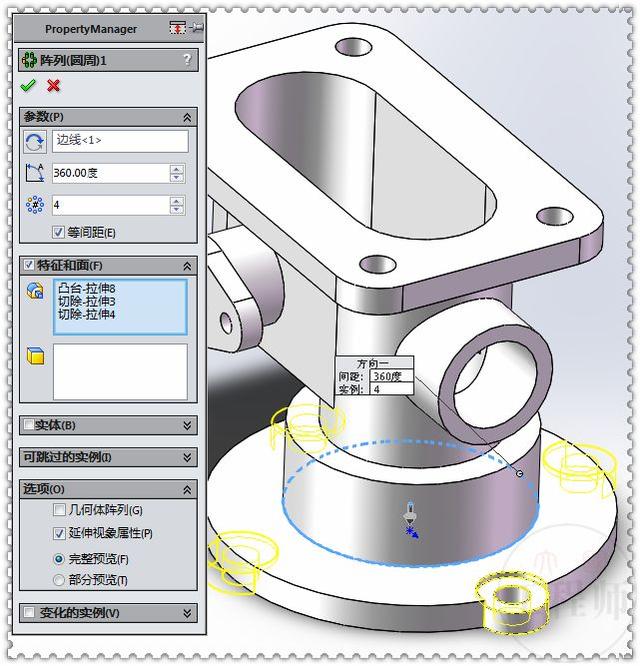

24.圆周阵列特征：4个。
25.点——圆弧中心。

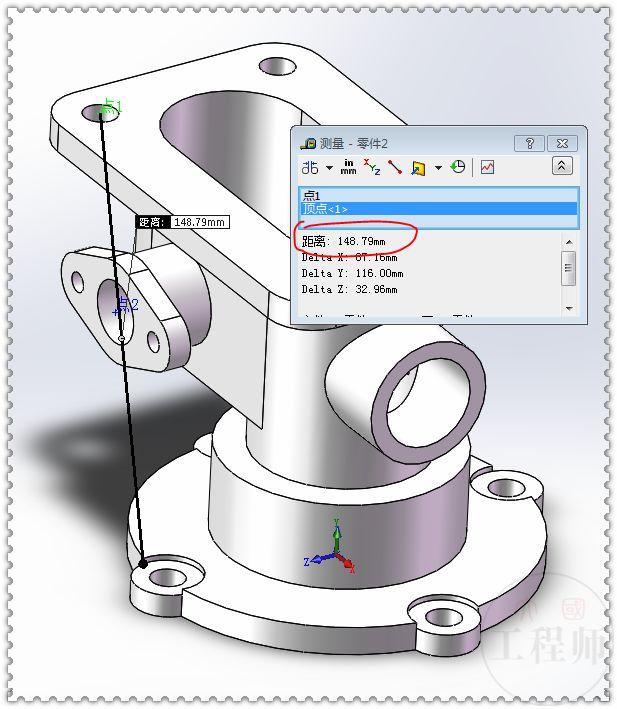

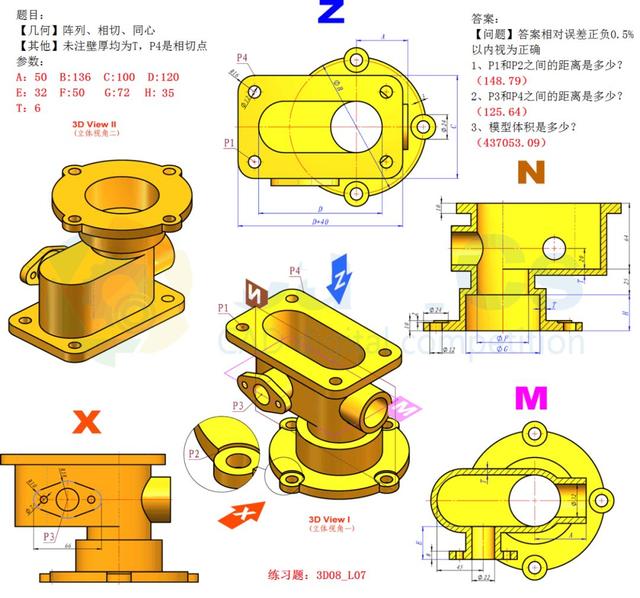

26.测量距离：148.79，正确。
27.测量距离：125.64 ，正确。

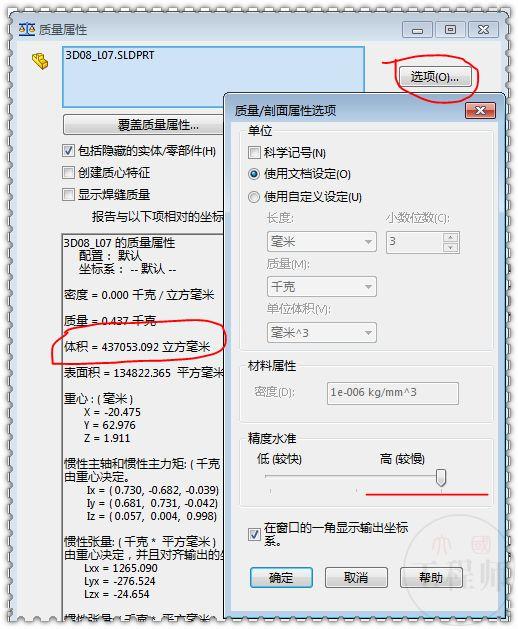

28.测量体积：437053.092，正确。
29.完成。
