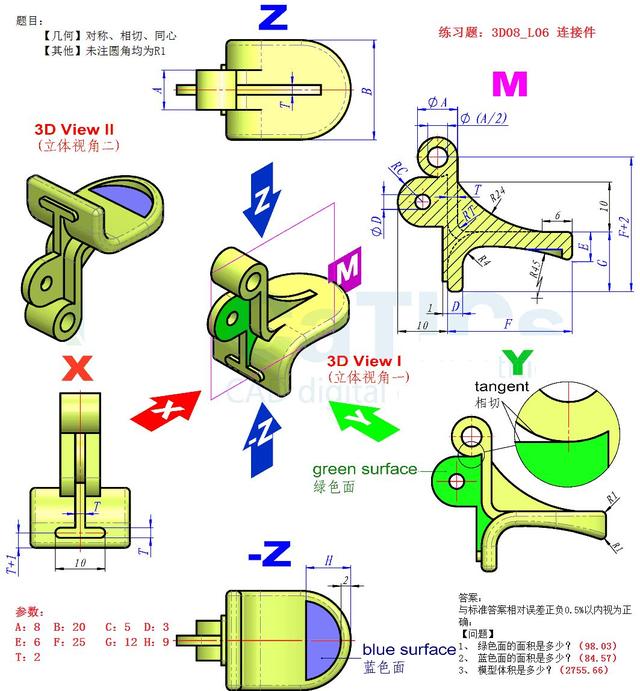

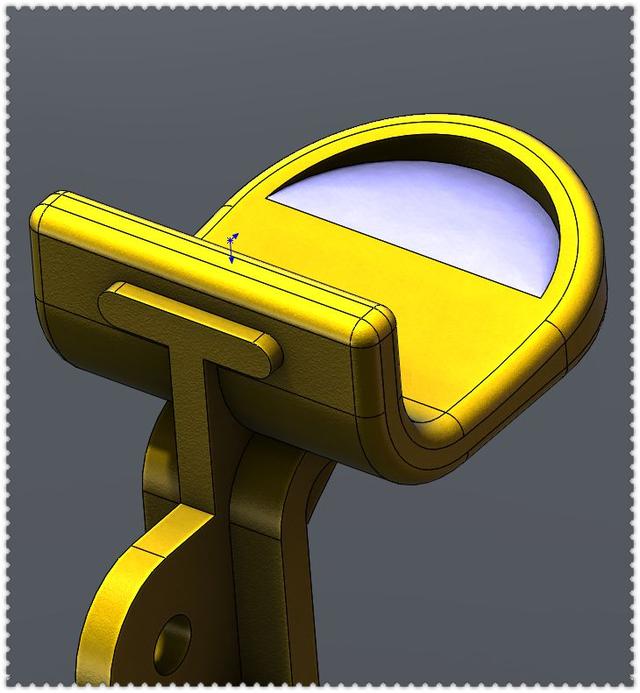

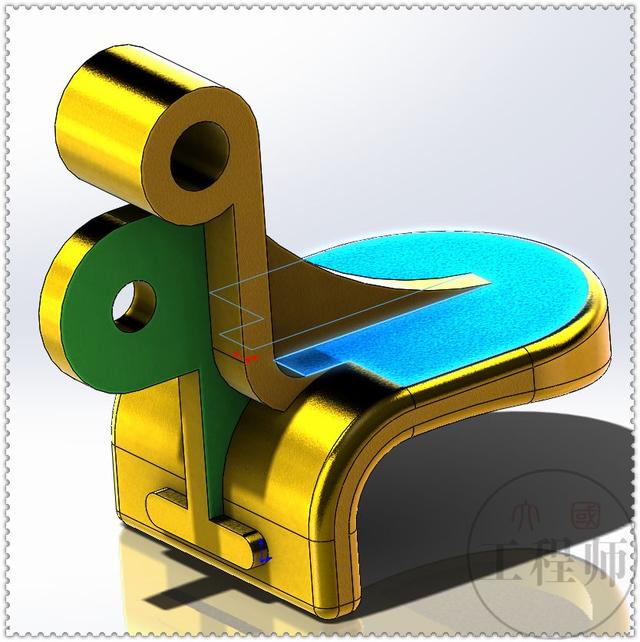

用SolidWorks画的金属连接件，此图蓝色面的切除，是个小难点

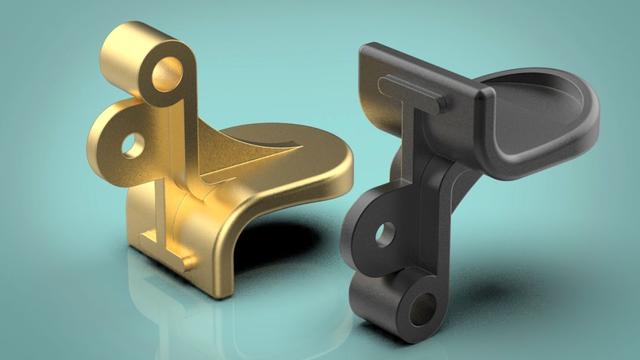

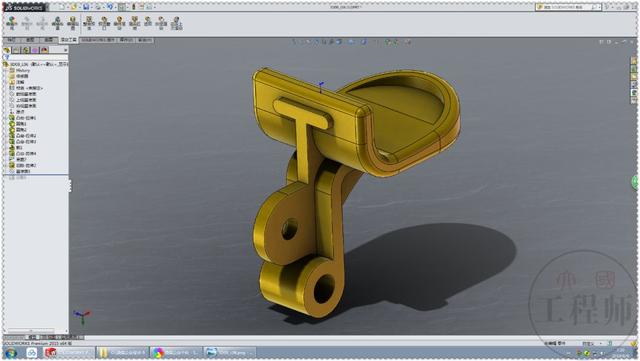

此图是用SolidWorks2015建模，用KeyShot 8渲染，原文件已上传到2019年6月9日文件夹，可以下载作为参考。

建模步骤

1.在前视基准面上画草图如下：

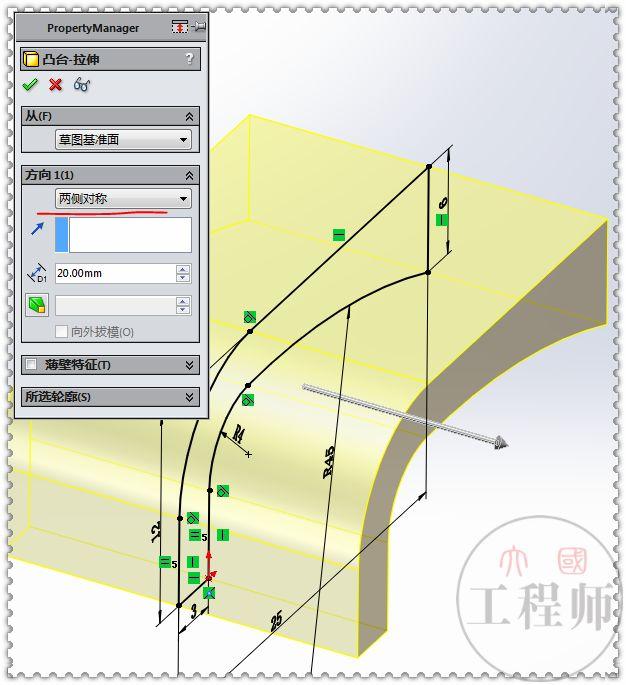

2.拉伸凸台，两侧对称：20 。

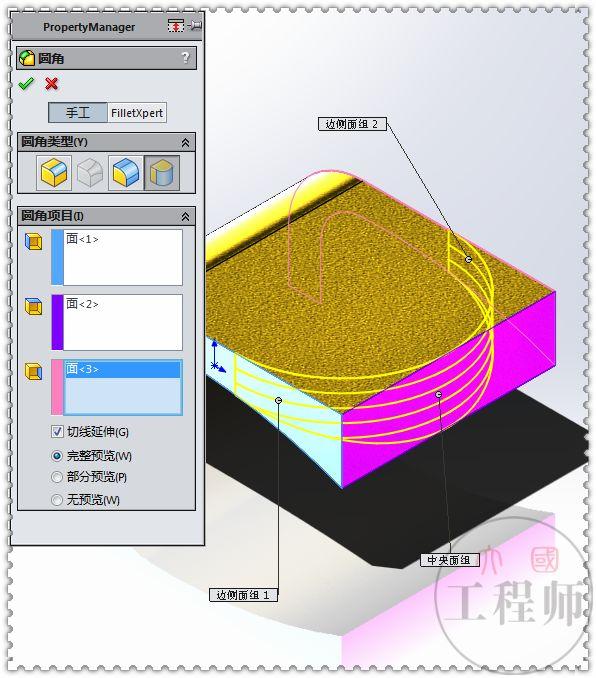

3.完全圆角。

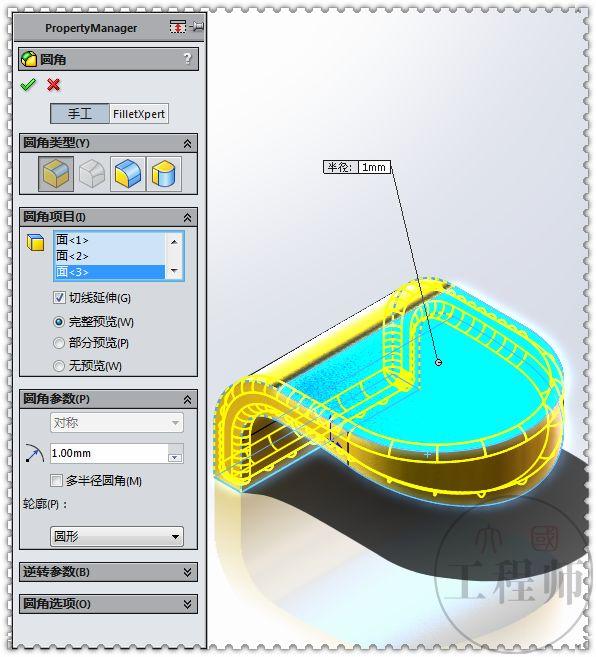

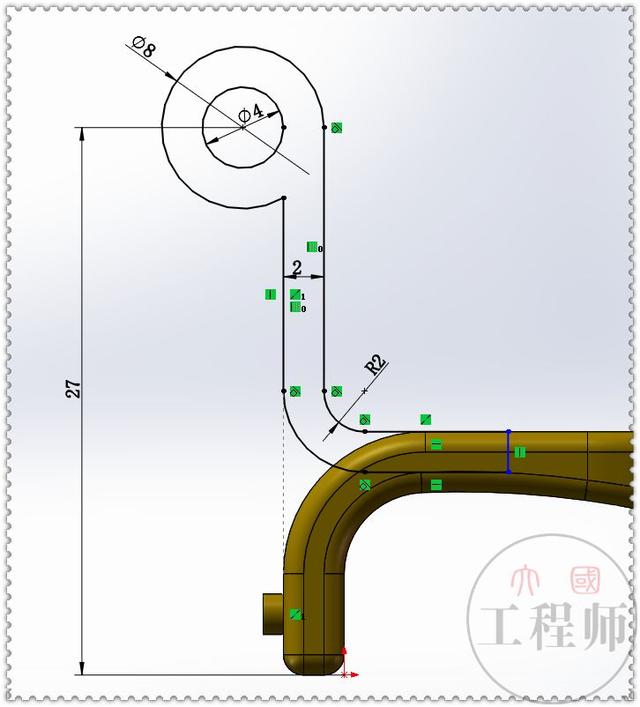

4.圆角，半径：1 。

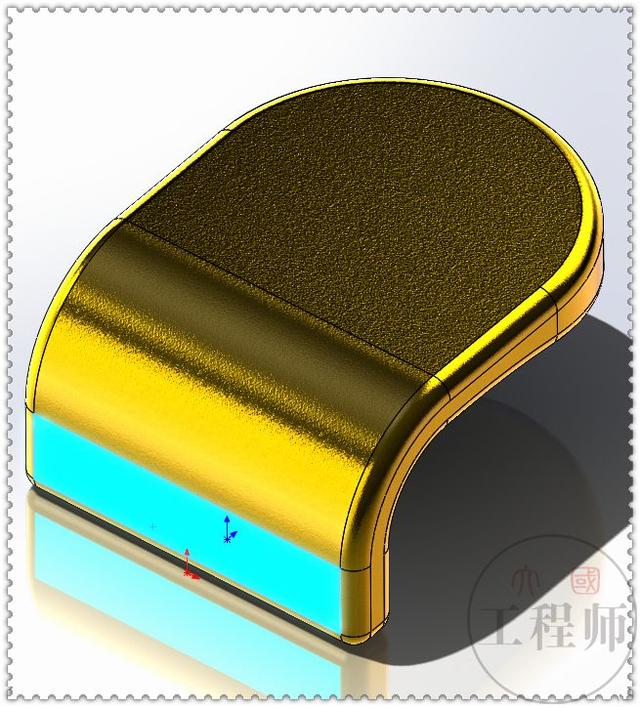

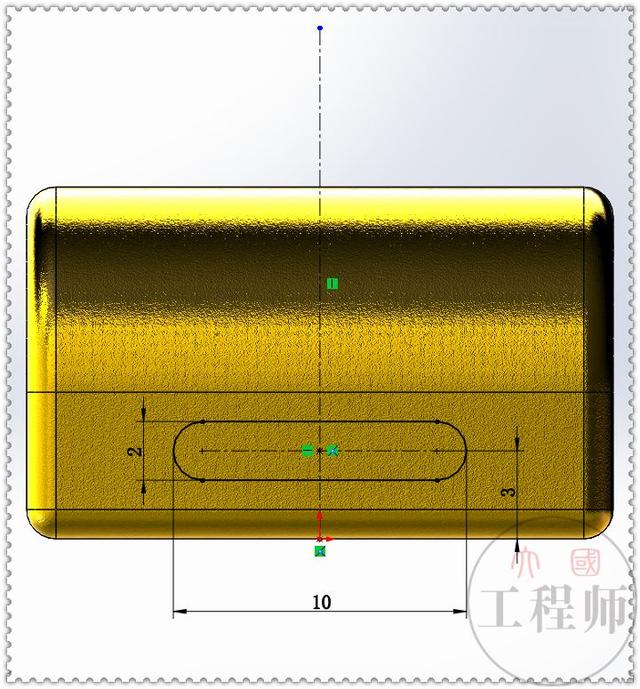

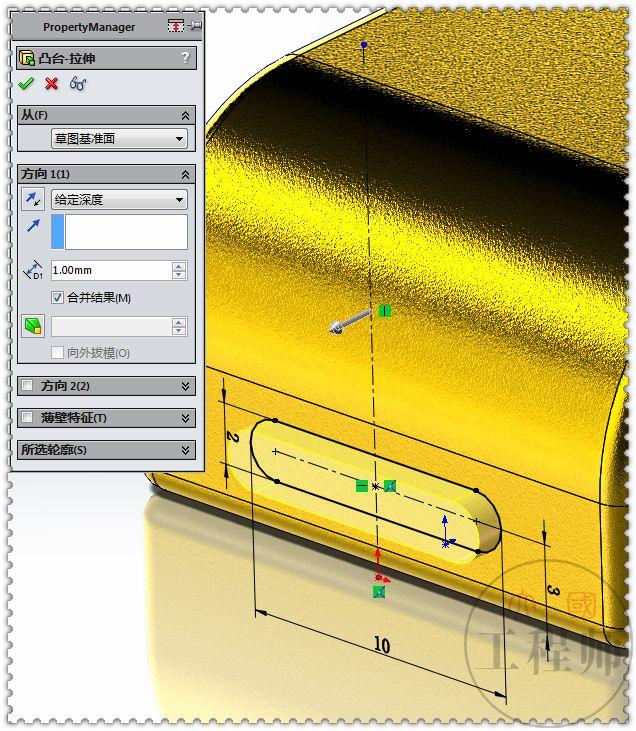

5.在图中蓝色面上画一个直槽口。

6.拉伸凸台。

7.在前视基准面上草绘图形。

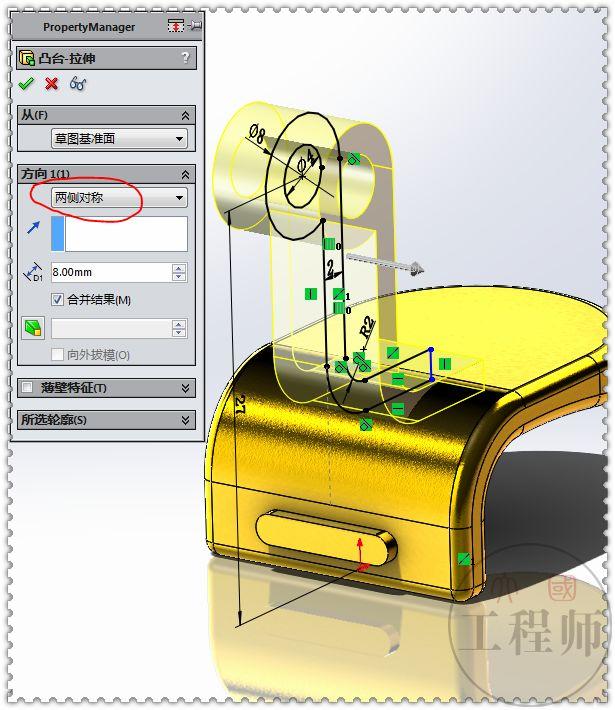

8.拉伸凸台，两侧对称：8 。

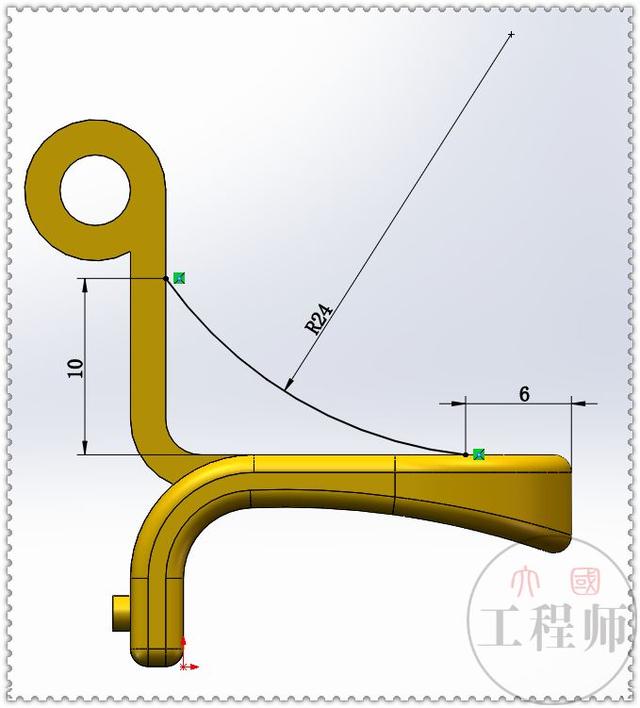

9.还是在前视基准面上草绘，画一条圆弧。

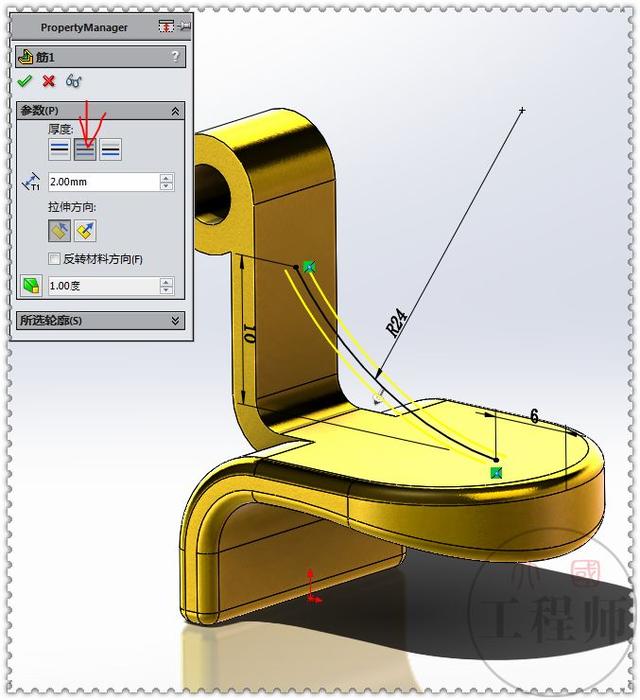

10.筋，两侧对称：2 。

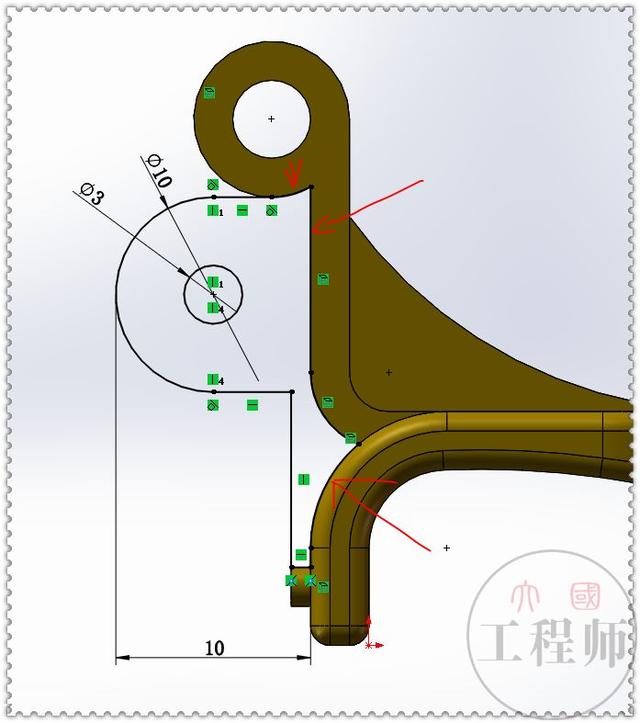

11.继续在前视基准面上画草图，转换实体引用实体的边线，然后剪裁。

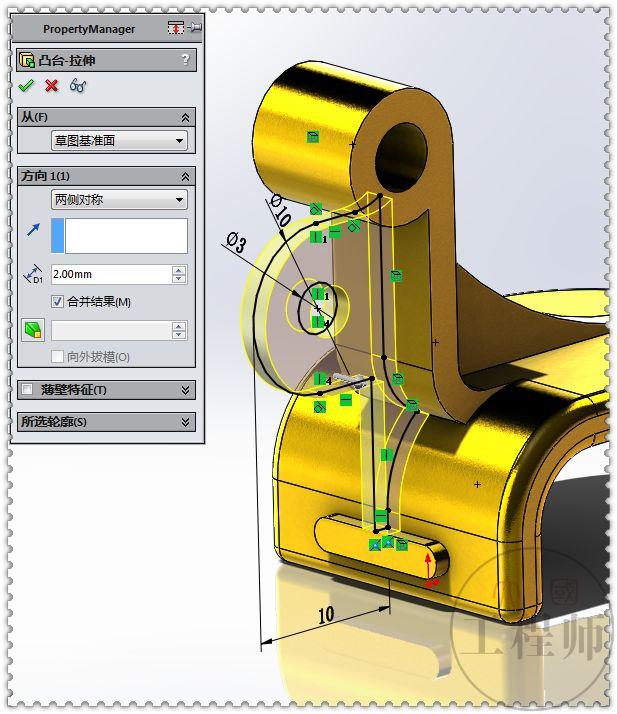

12.拉伸凸台，两侧对称：2 。

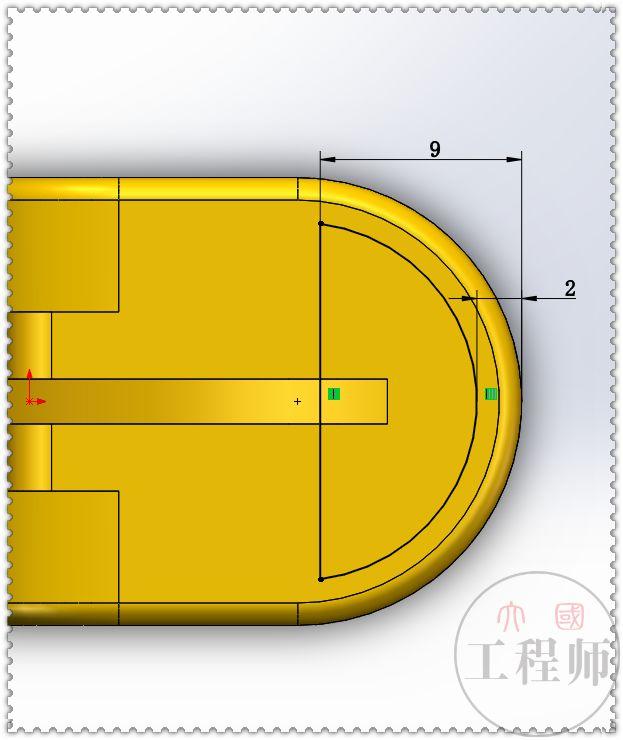

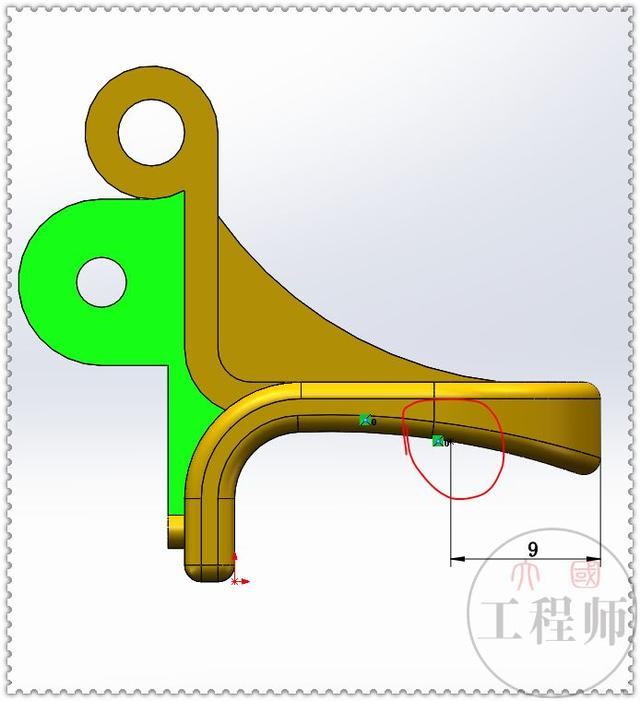

13.在蓝色面上画草图，等距边线：2 。尺寸9的标注：按住Shift键点竖直线和边线。

14.在前视基准面画一个点，重合在边线上。

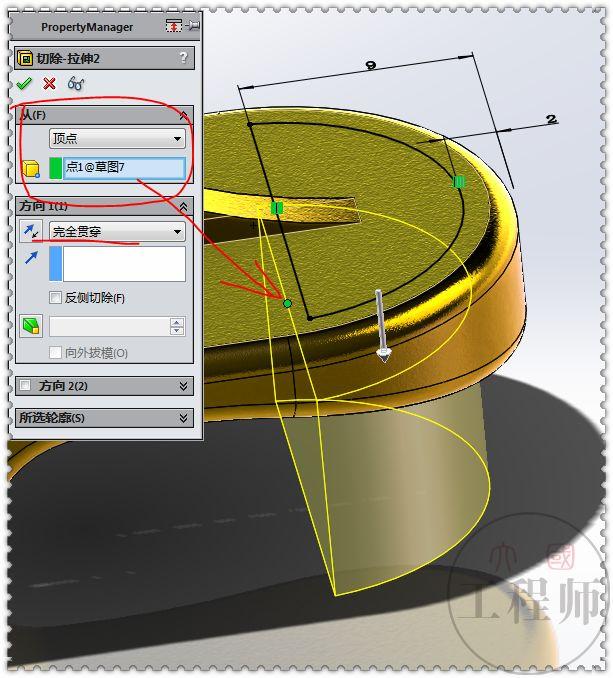

15.拉伸凸台，从顶点：上一步的点；方向一：完全贯穿。

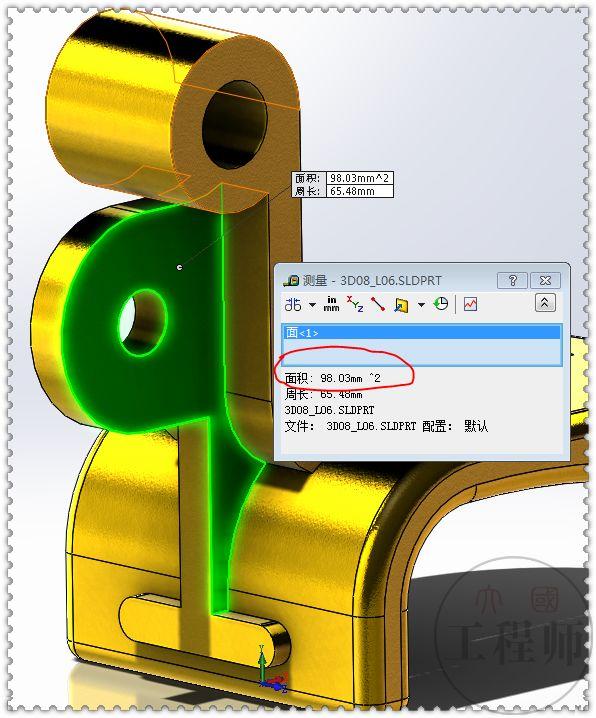

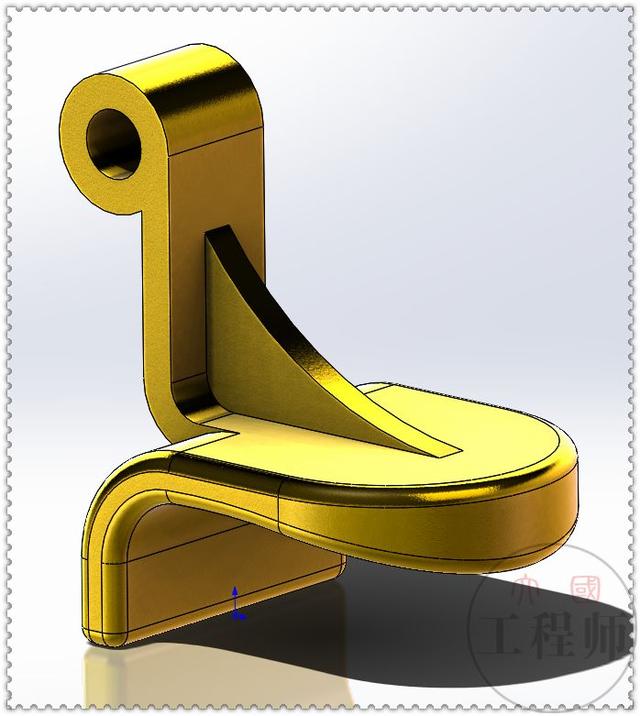

16.测量面积：98.02 ，正确。

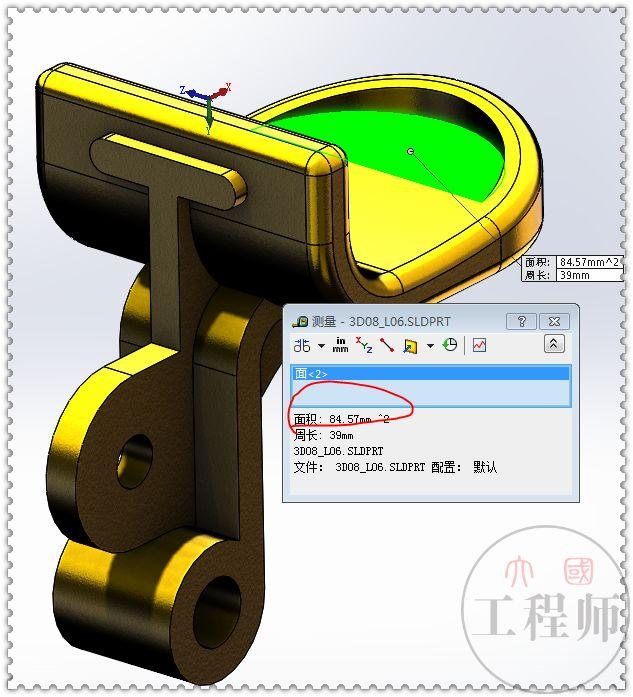

17.测量面积：84.57 ，正确。

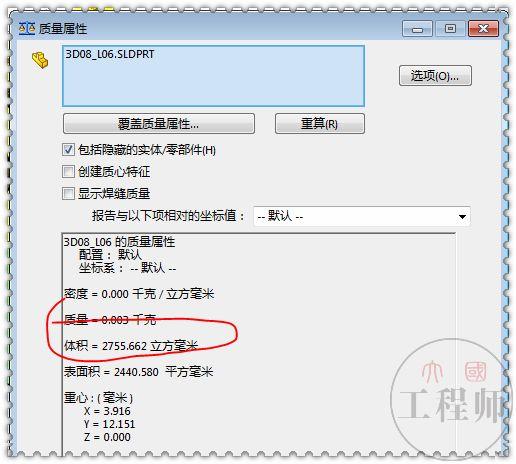

18.测量体积：2755.662，正确。

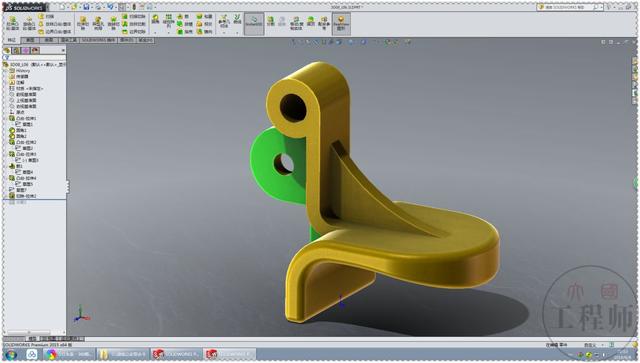

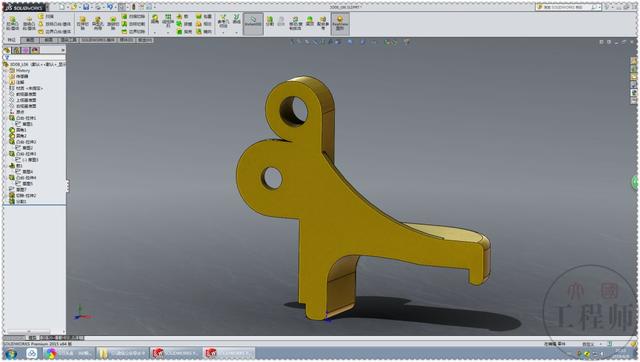

19.完成。
