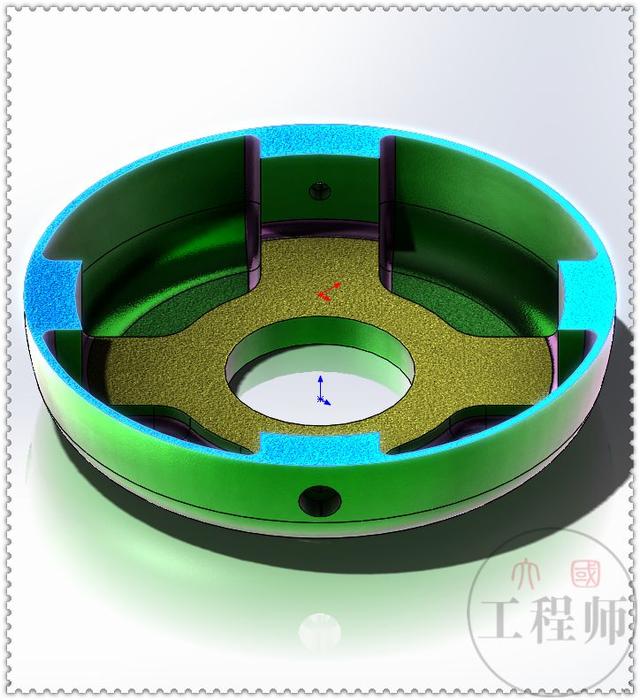

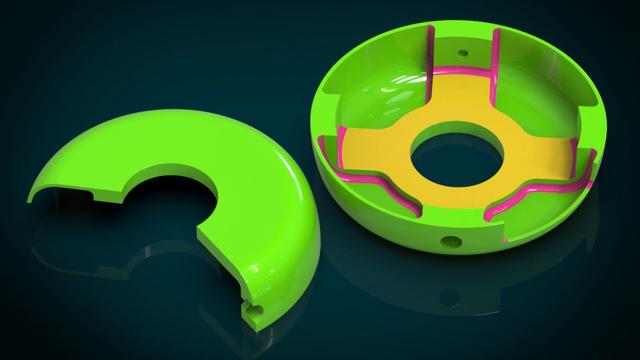

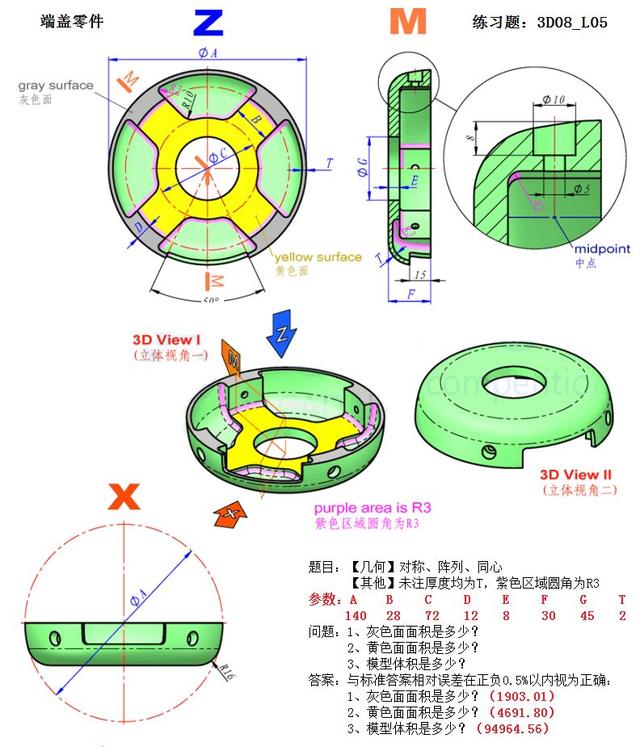

此图是用SolidWorks2015建模，用KeyShot 渲染，原文件已上传到2019年6月8日文件夹。
建模步骤

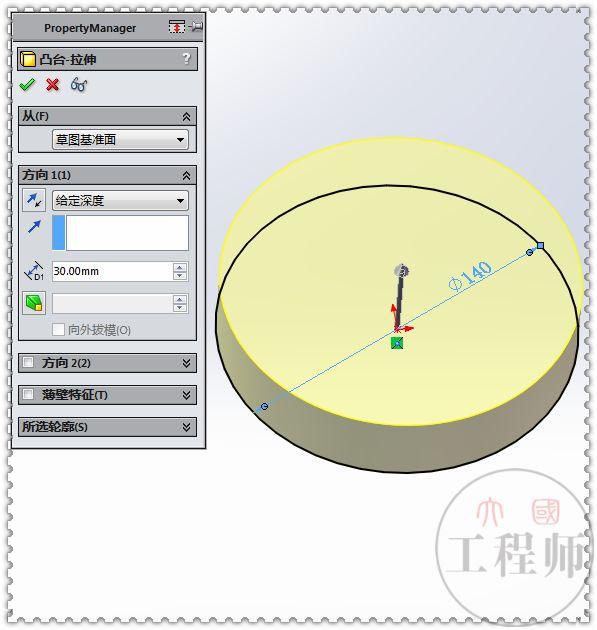

1.在上视基准面上画一个圆直径：140 ，拉伸高度：30 。

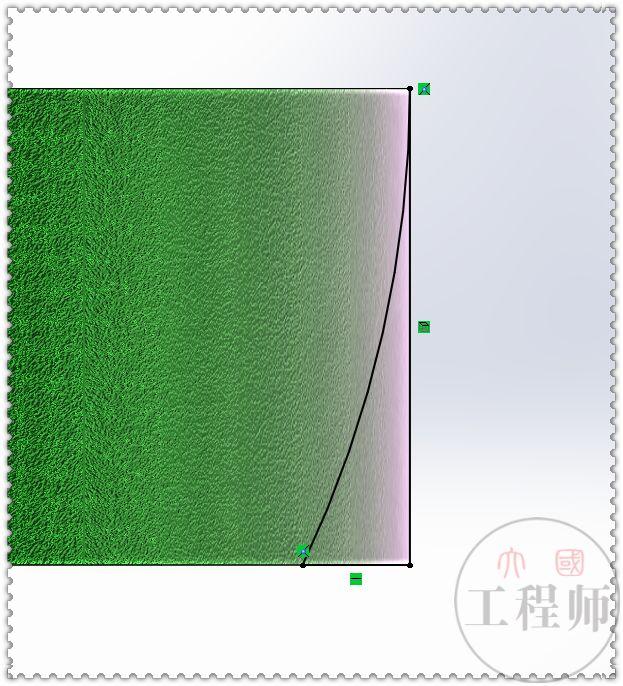

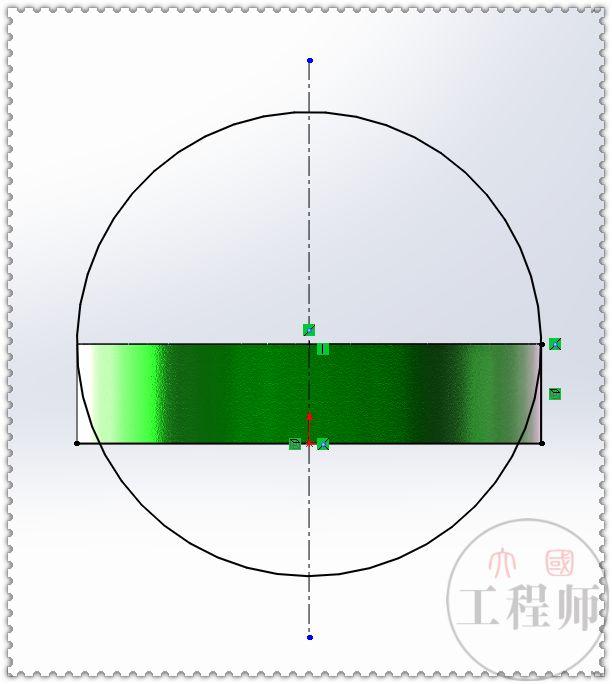

2.在前视基准面上画画，转换实体引用右侧和底部边线，然后剪裁草图。

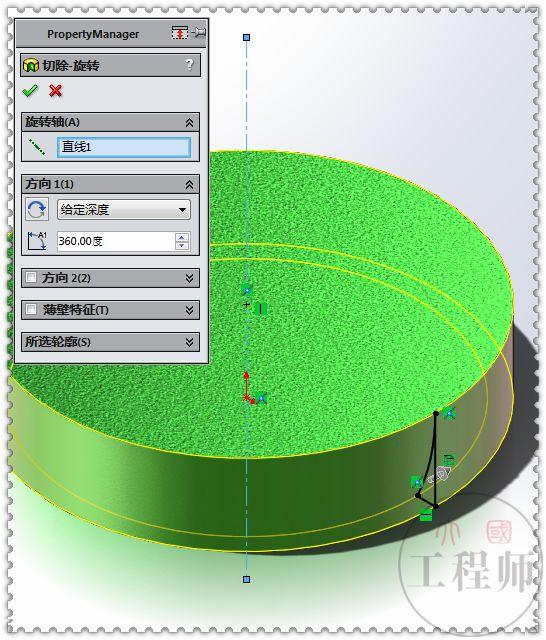

3.旋转切除。

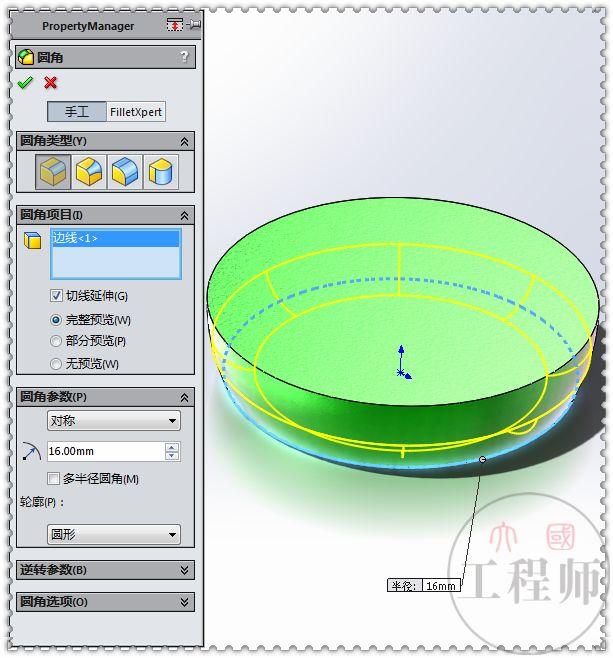

4.圆角，半径：16 。

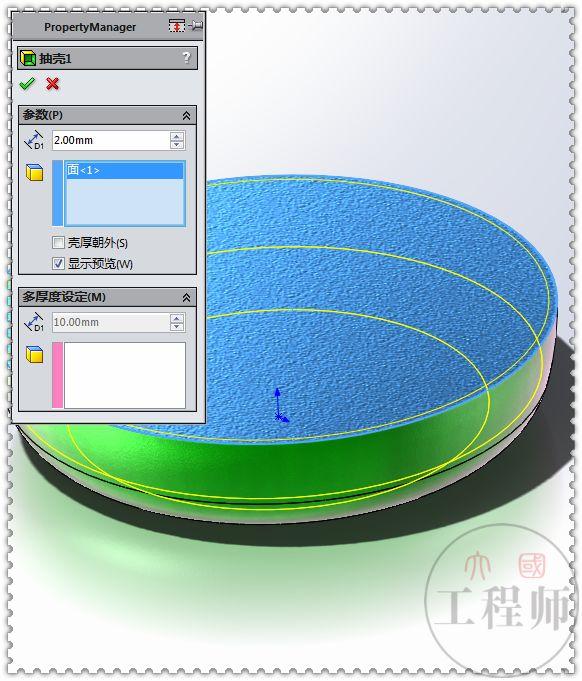

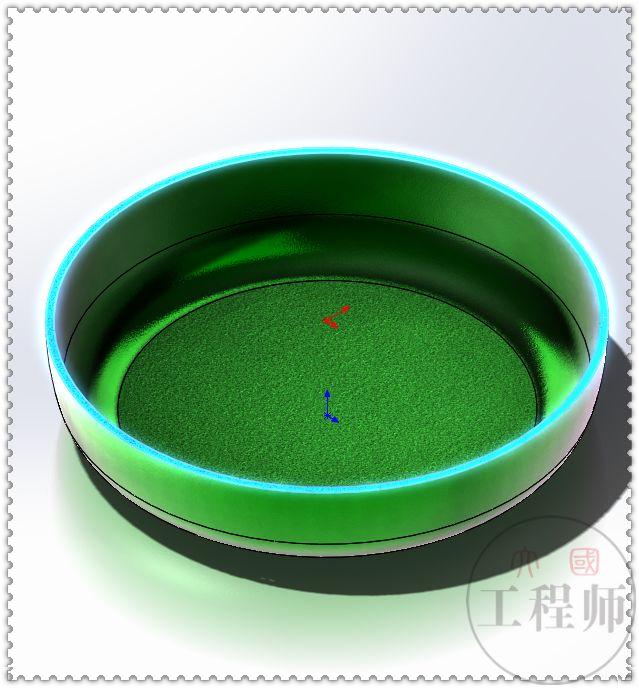

5.抽壳，点蓝色面，厚度：2 。

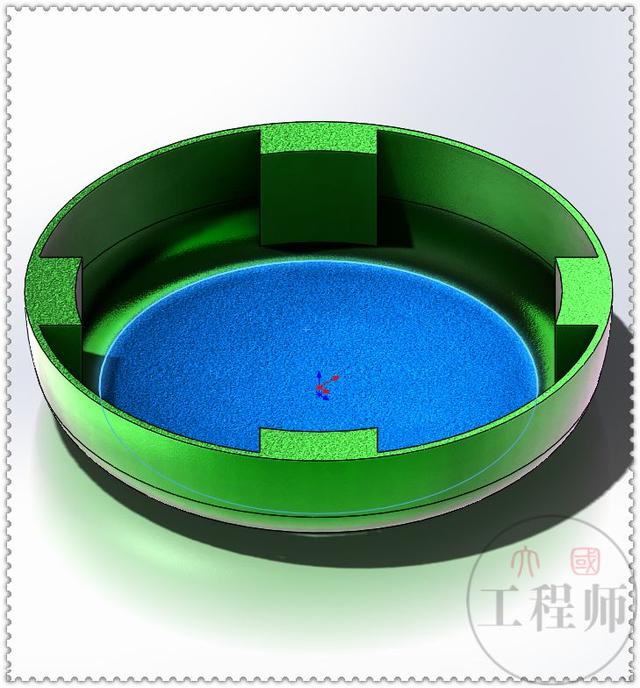

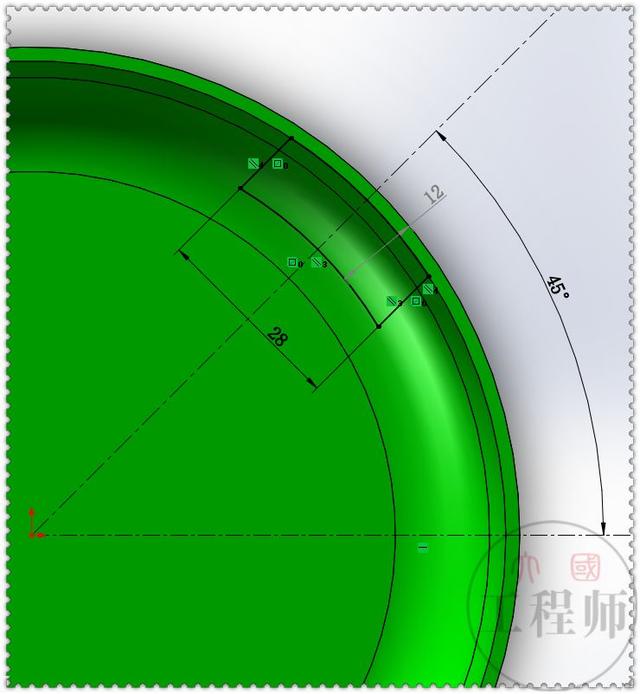

6.在图中蓝色面上草绘图形。

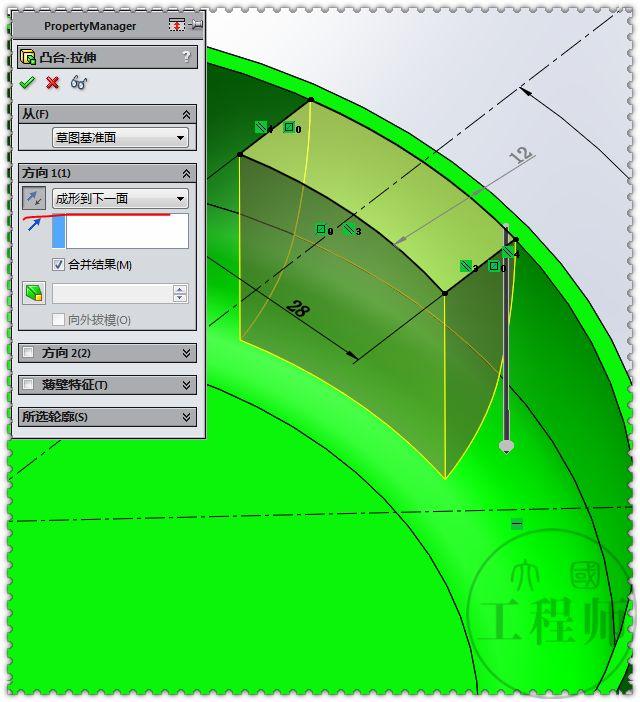

7.拉伸凸台，成形到下一面。

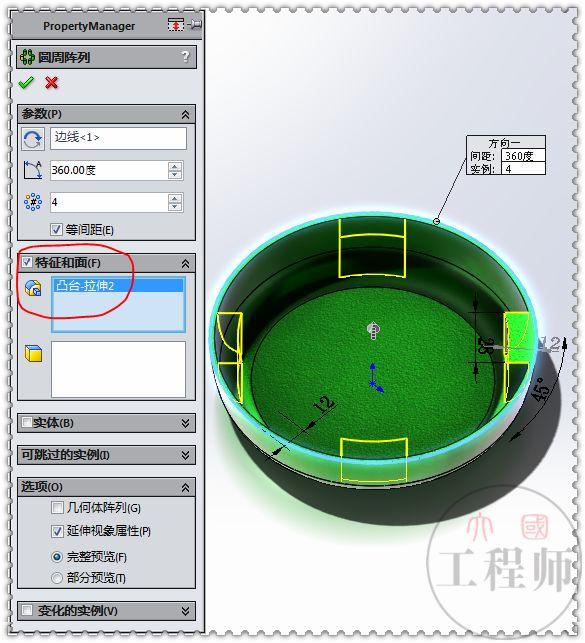

8.圆周阵列特征——4个。

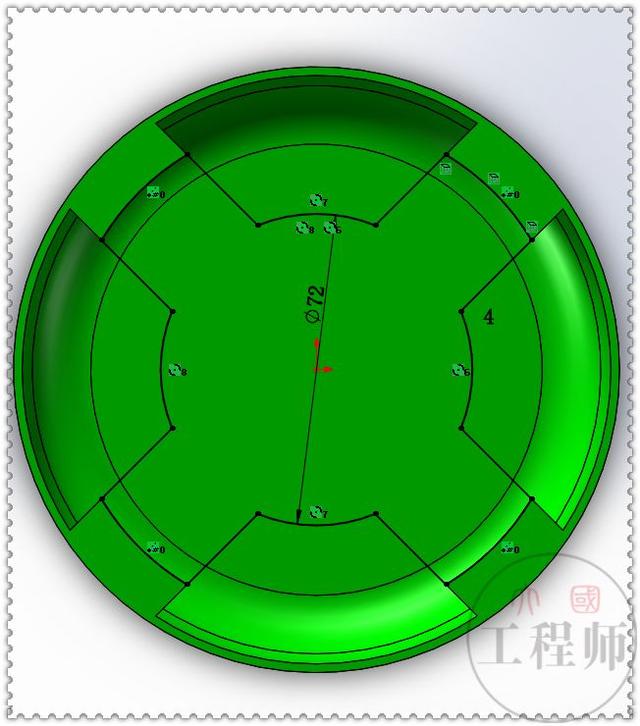

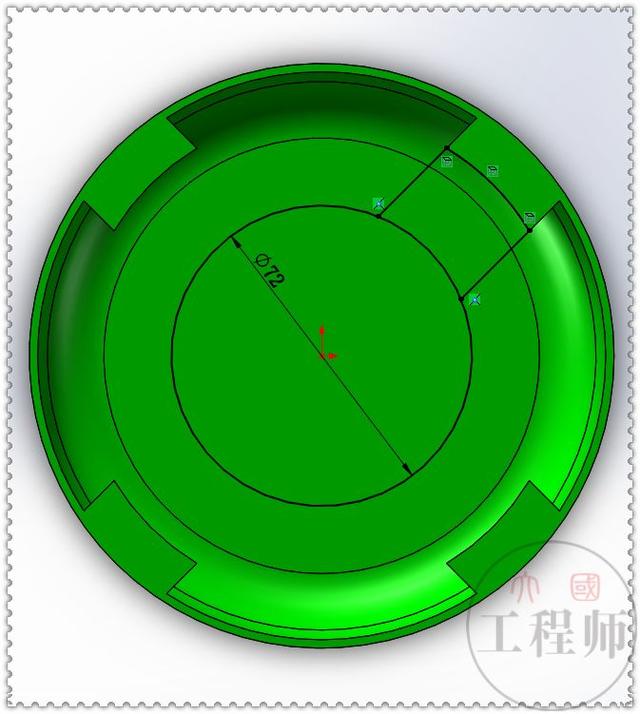

9.在图中蓝色面上草绘。

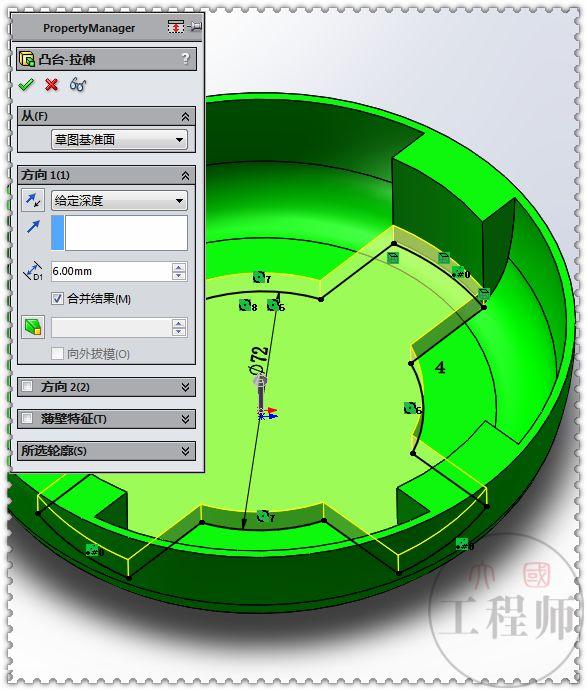

10.拉伸凸台，高度：6 。

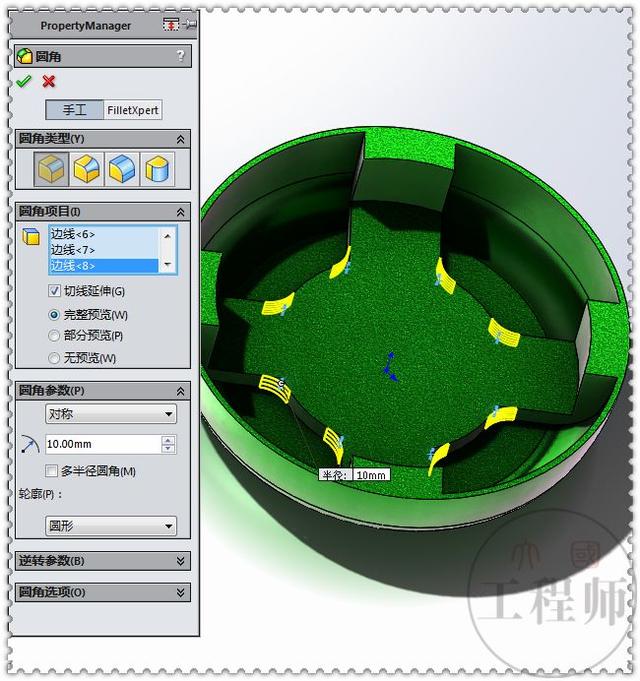

11.圆角，半径：10 。

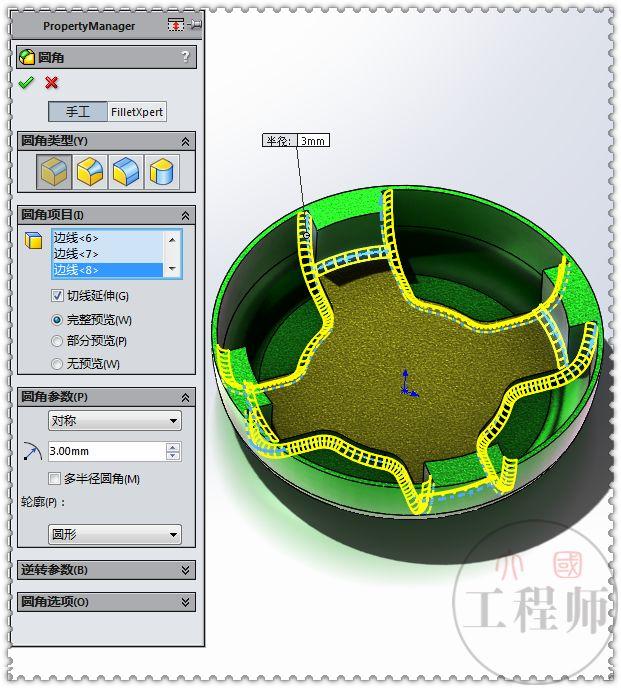

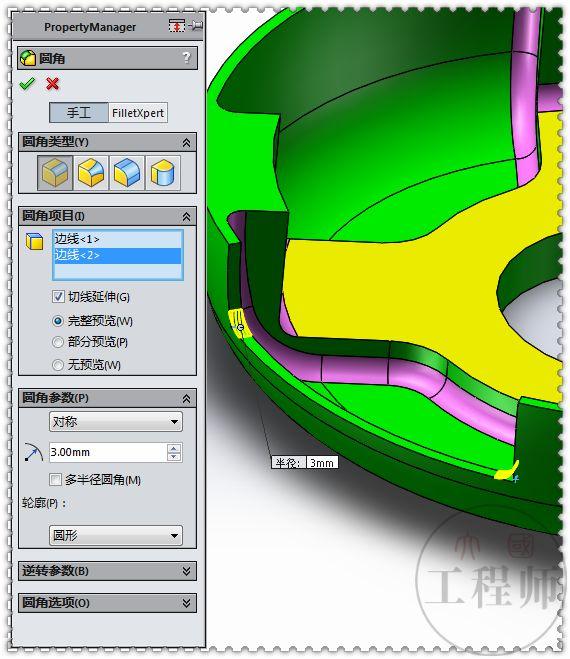

12.圆角，半径：3 。

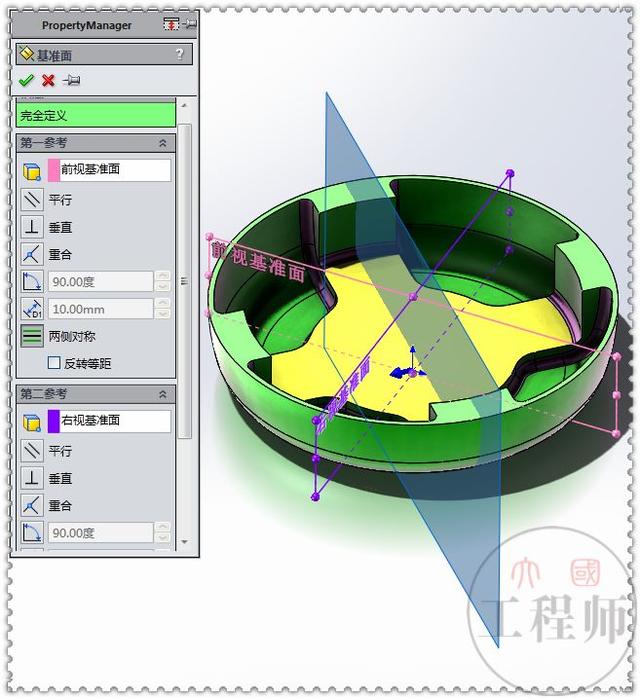

13.新建基准面，参考前视基准面和右视基准面。

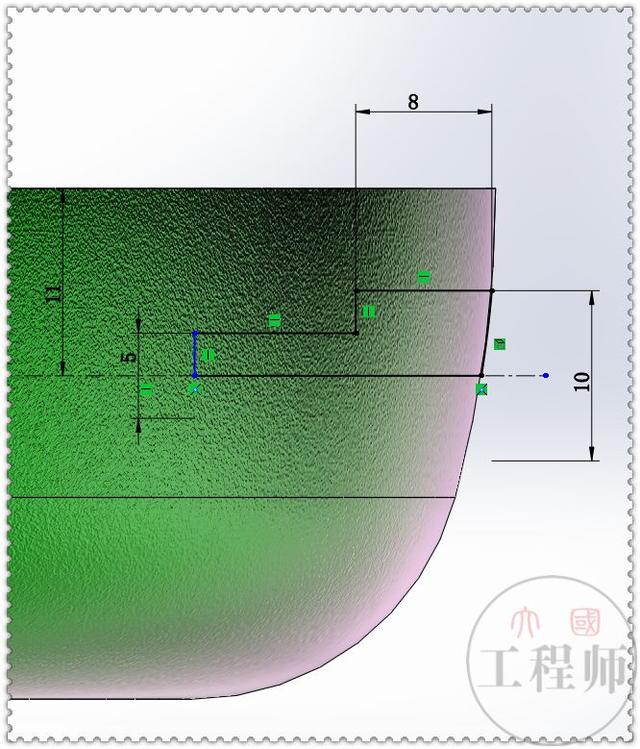

14.在新建的基准面上画草图。

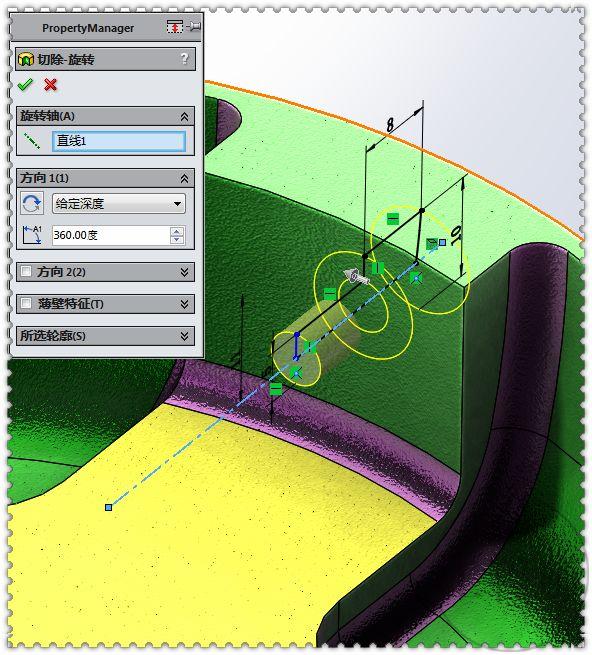

15.旋转切除。

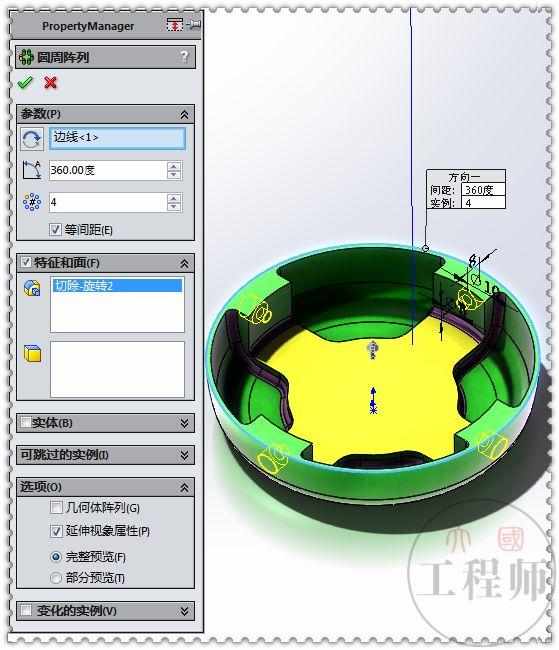

16.圆周阵列旋转切除4个。

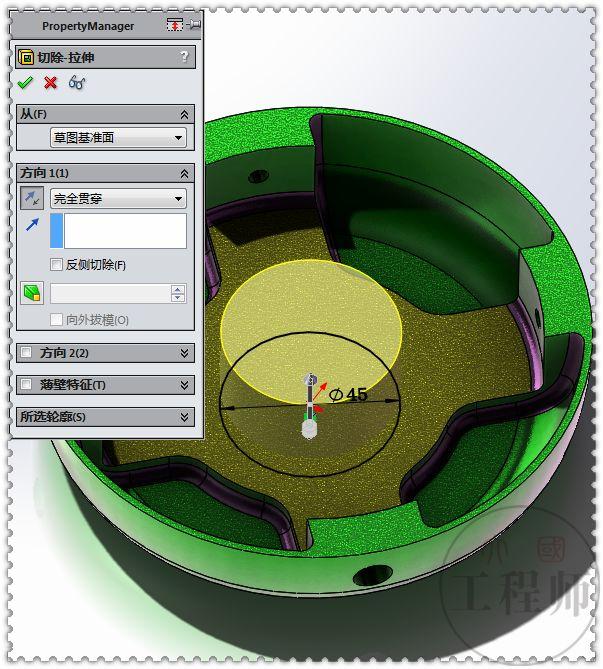

17.在上视基准面上画一个直径45的圆，拉伸切除。

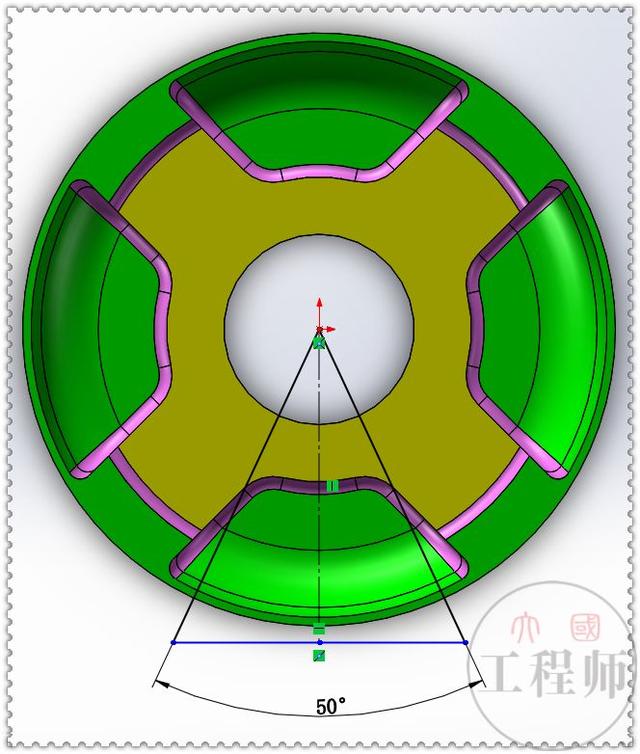

18.在蓝色面上画草图。

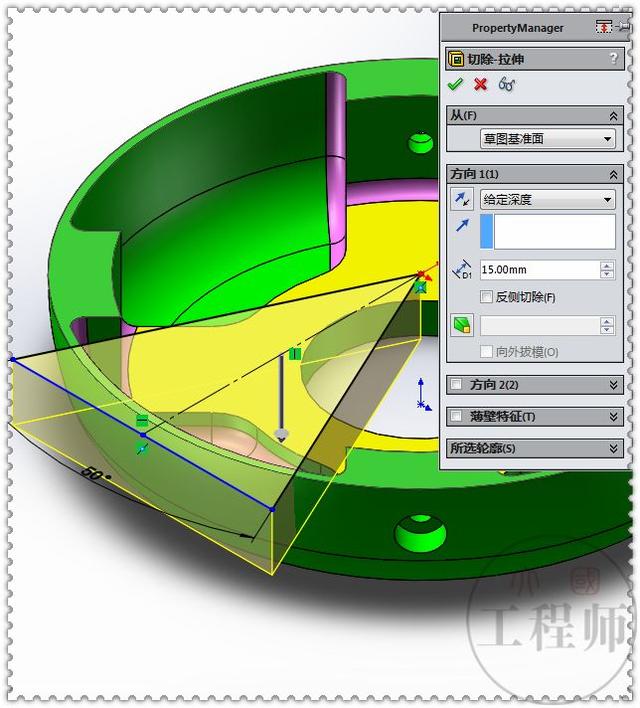

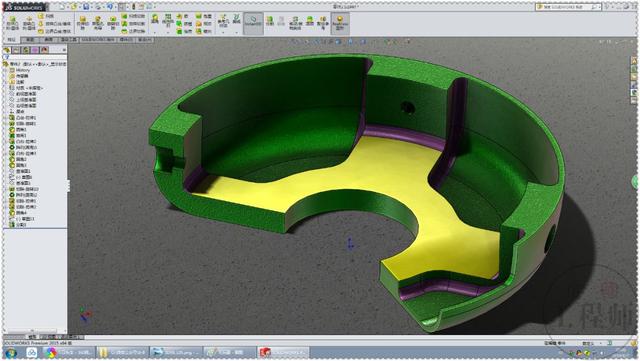

19.拉伸切除，深度：15 。
20.圆角，半径：3 。

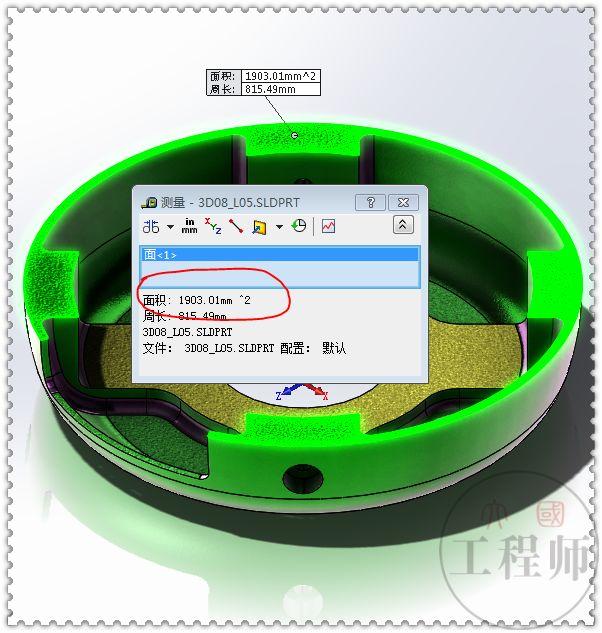

21.测量顶面面积：1903.01，正确。
23.测量面积：4691.8，正确。

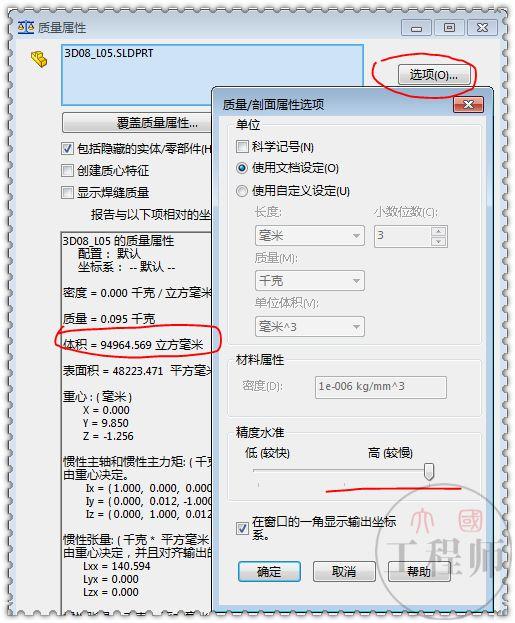

24.测量体积：94964.569，选项——精度高。

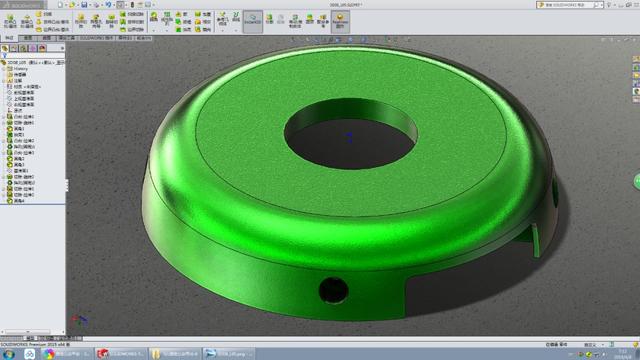

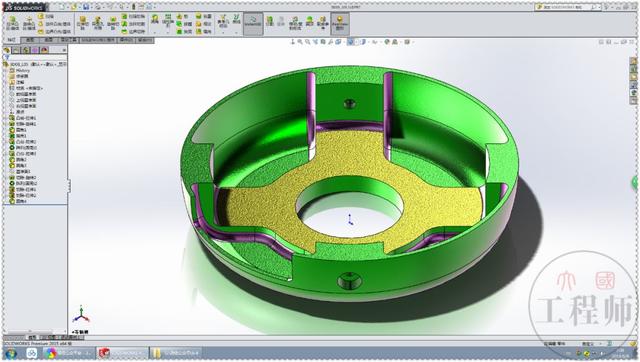

25.完成。
