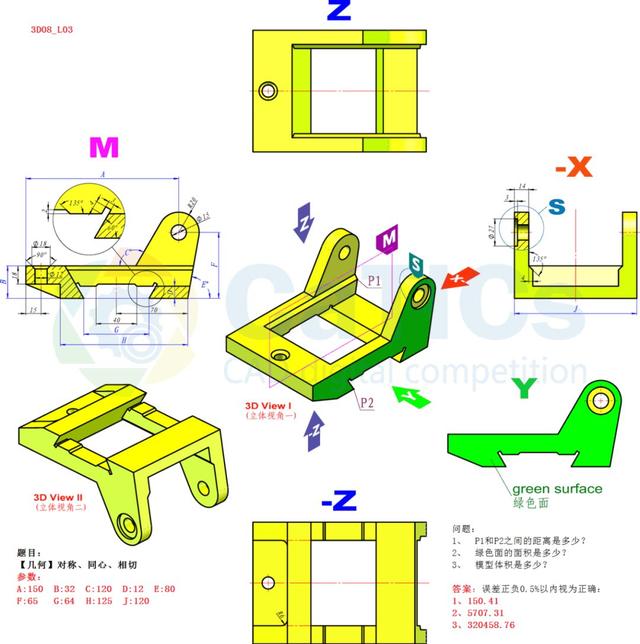

3D建模练习题，类似的图形只要看懂了图纸，建模就简单了

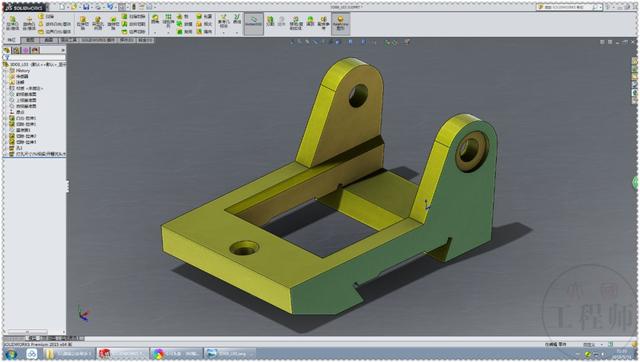

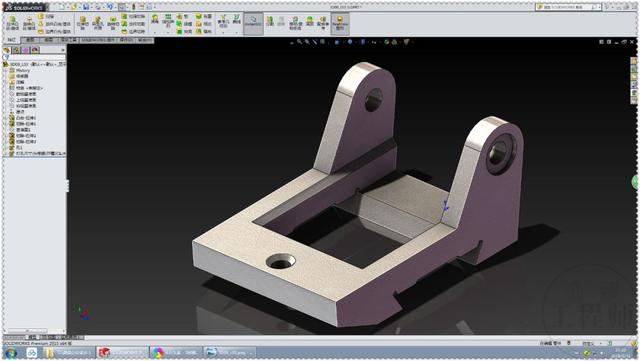

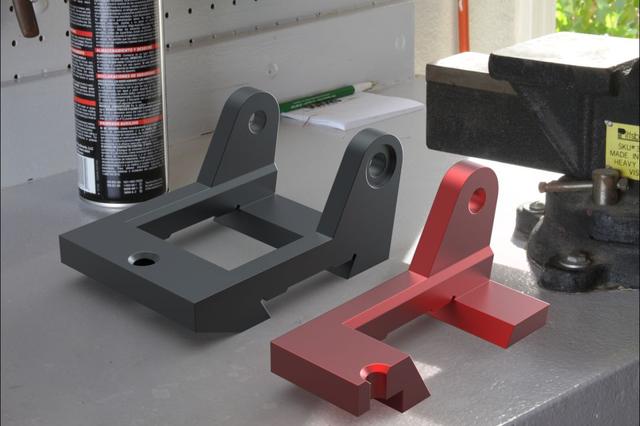

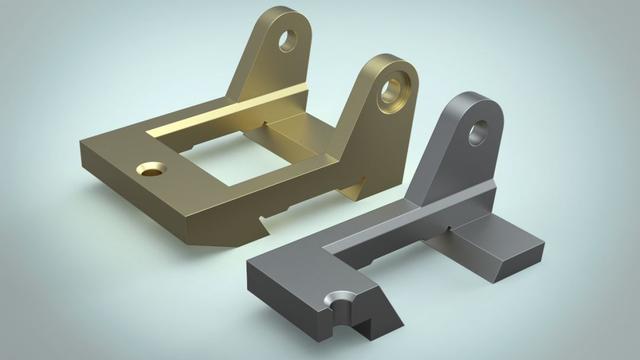

此图是用SolidWorks2015建模，用KeyShot 8渲染。

建模步骤

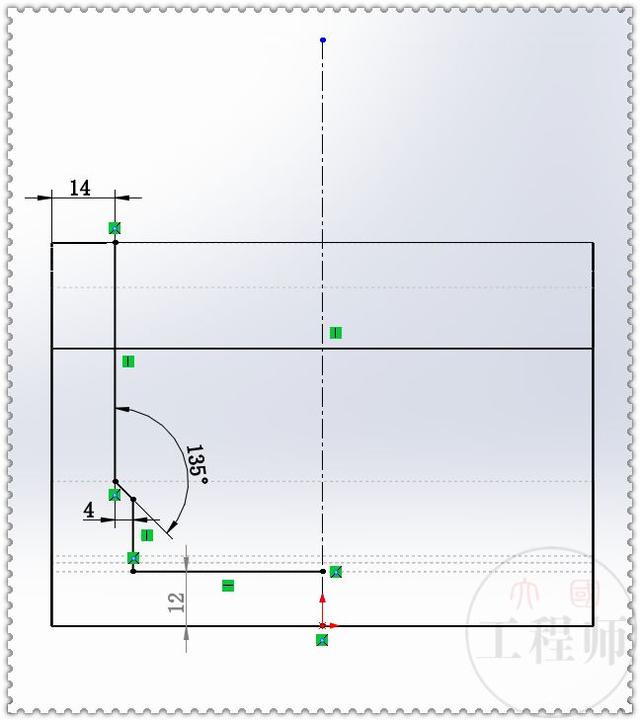

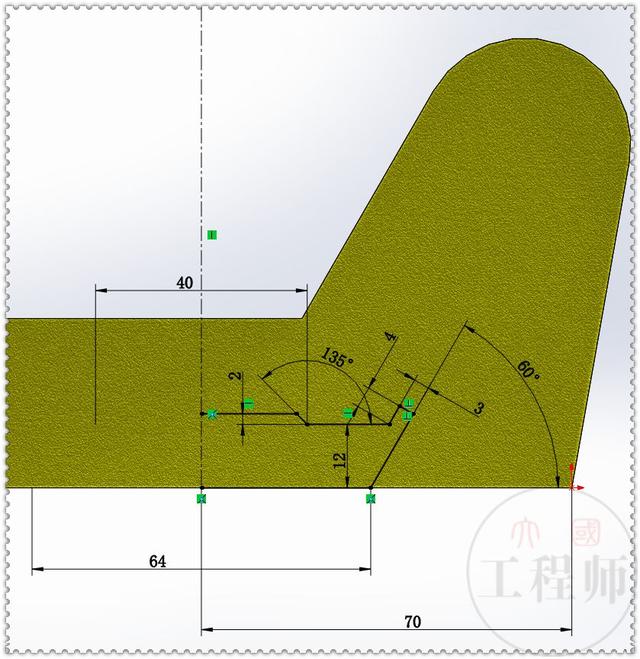

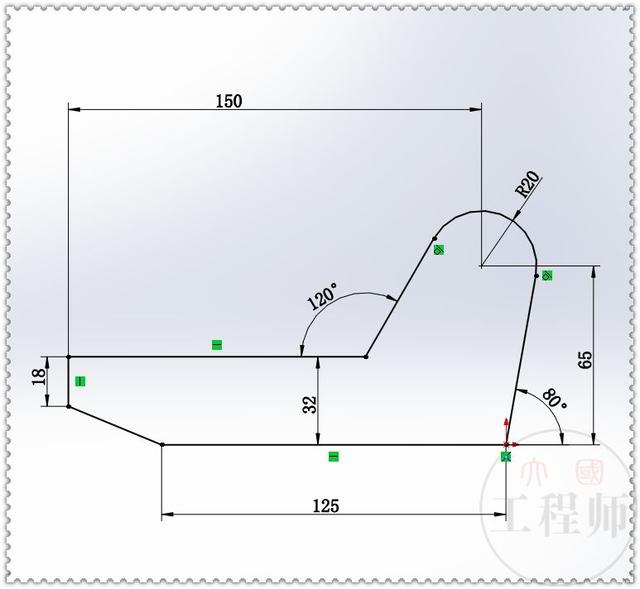

1.在前视基准面上画草图。

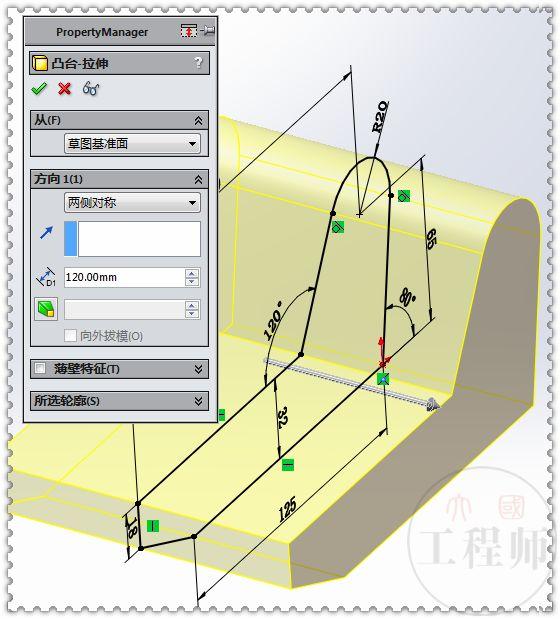

2.拉伸凸台，两侧对称：120 。

3.还是在前视基准面上草绘，先画一半。

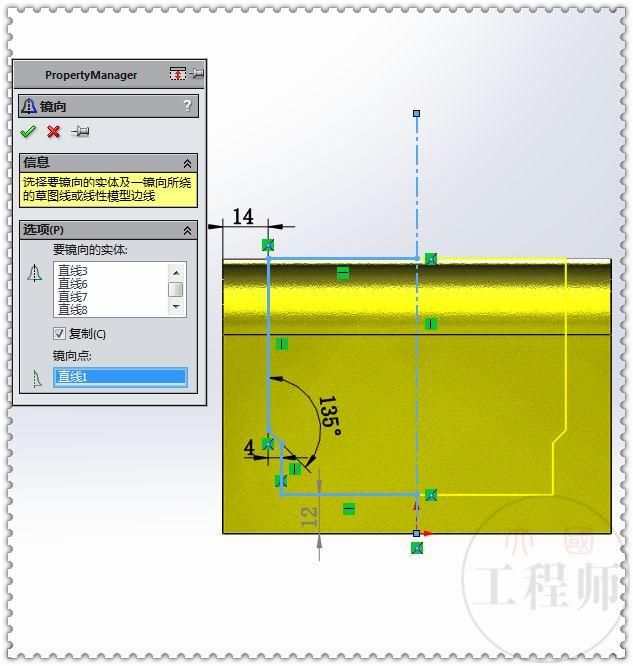

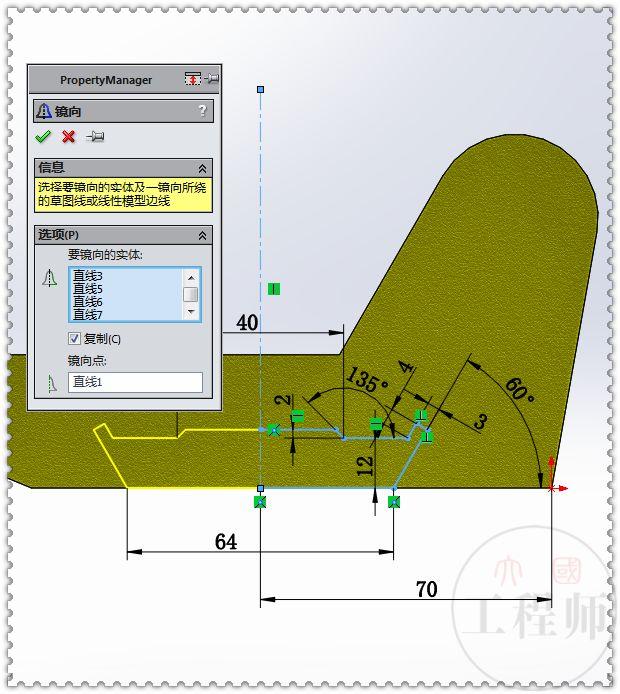

然后镜像到另一侧

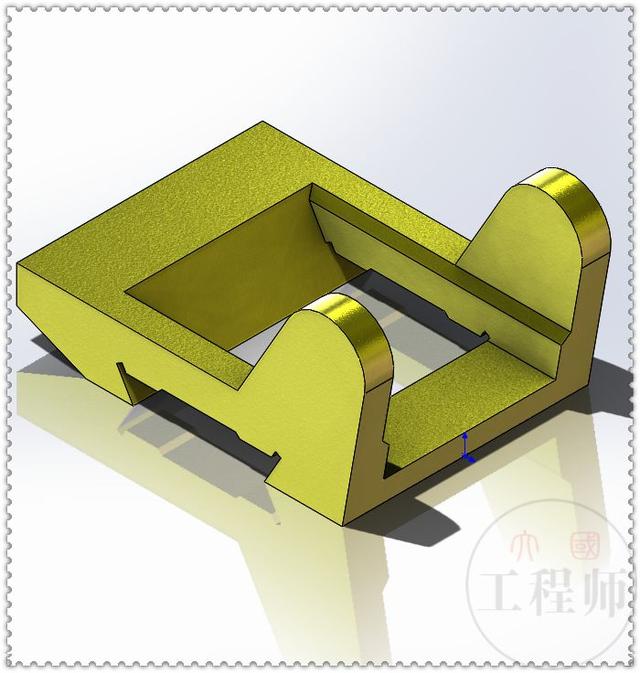

4.拉伸切除，完全贯穿两者。

5.在右视基准面上画草图。（隐藏线可见）

镜像到另一边

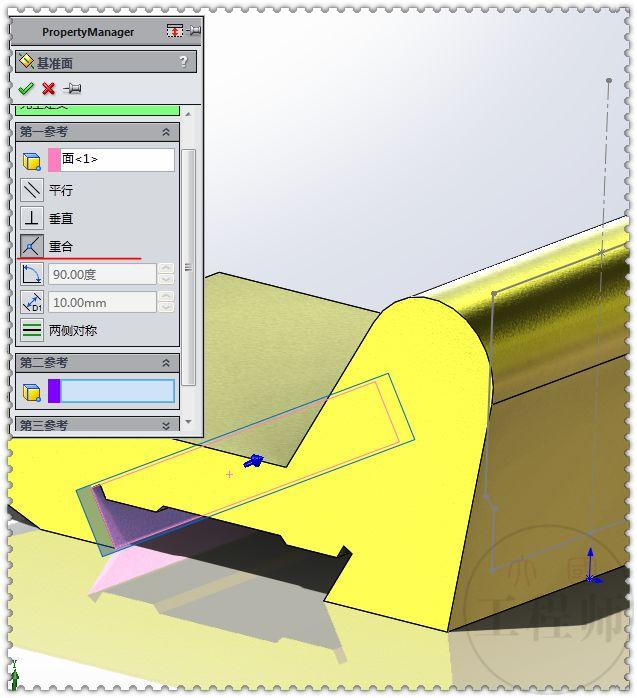

6.新建一个基准面，参考粉色斜面——重合。

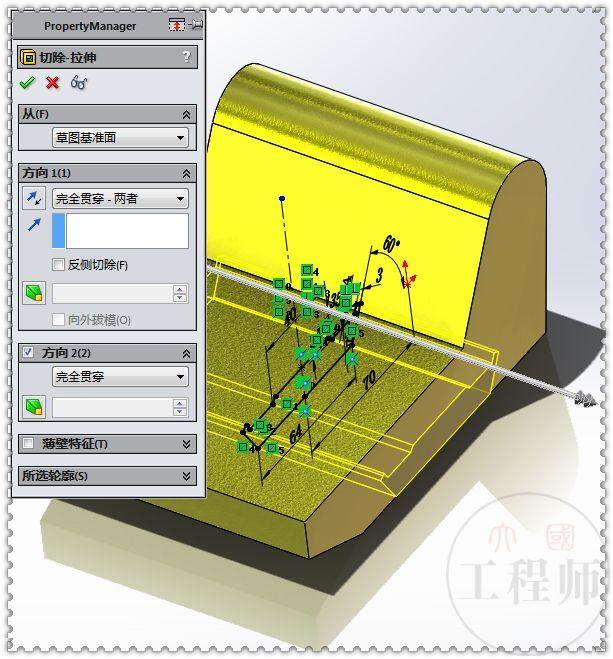

7.拉伸切除，方向一：成形到一面：基准面1 ；方向二：完全贯穿。

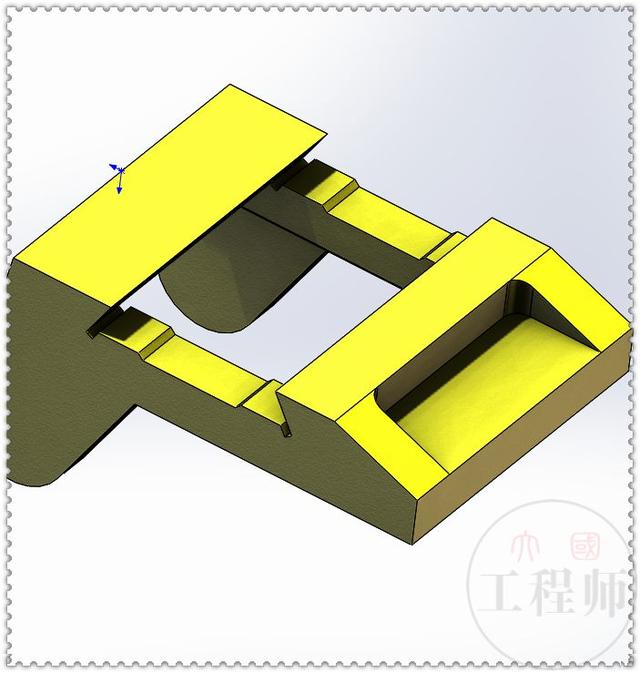

切除后的样子

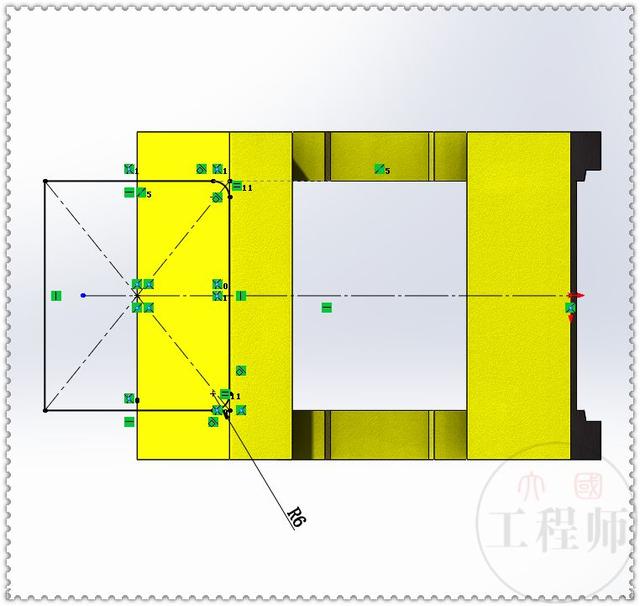

8.在上视基准面（下视）草绘中心矩形，圆角半径：6 。

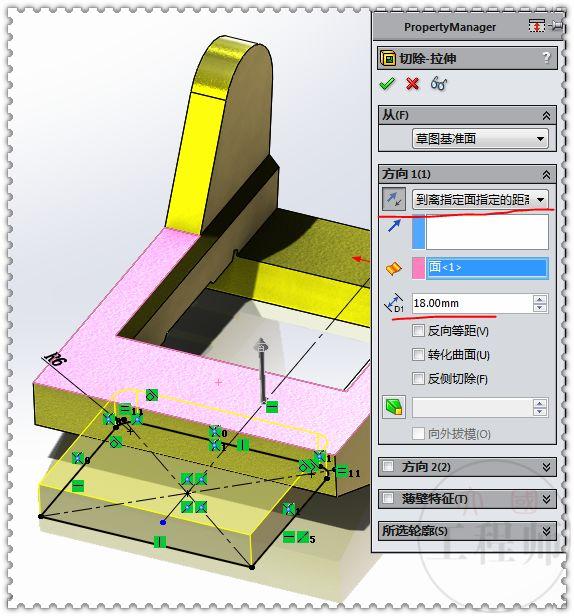

9.拉伸切除，到指定面指定的距离——距离粉色面：18 。

切除后

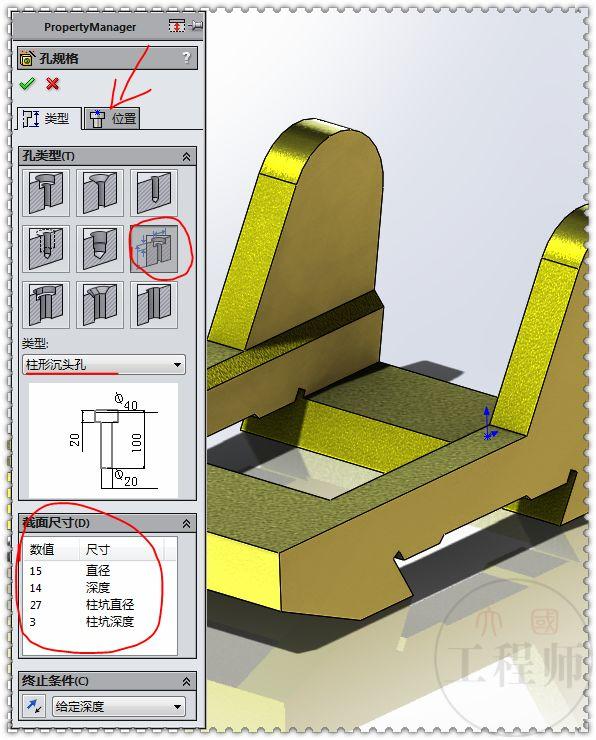

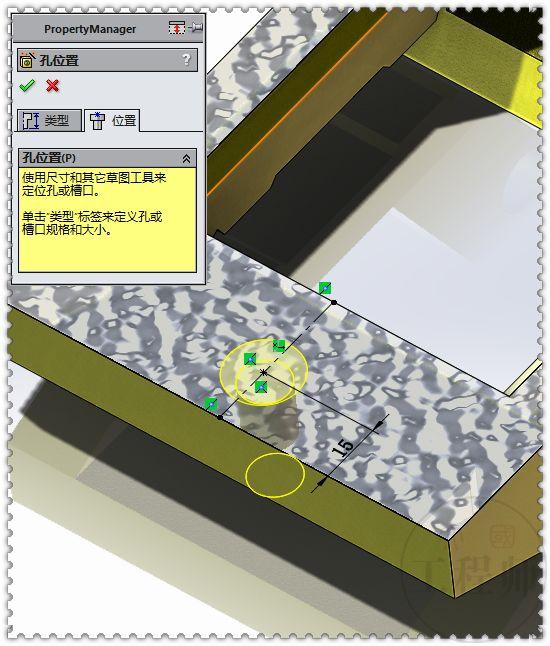

10.异型孔向导——旧制孔——柱形沉头孔——输入数值——位置。

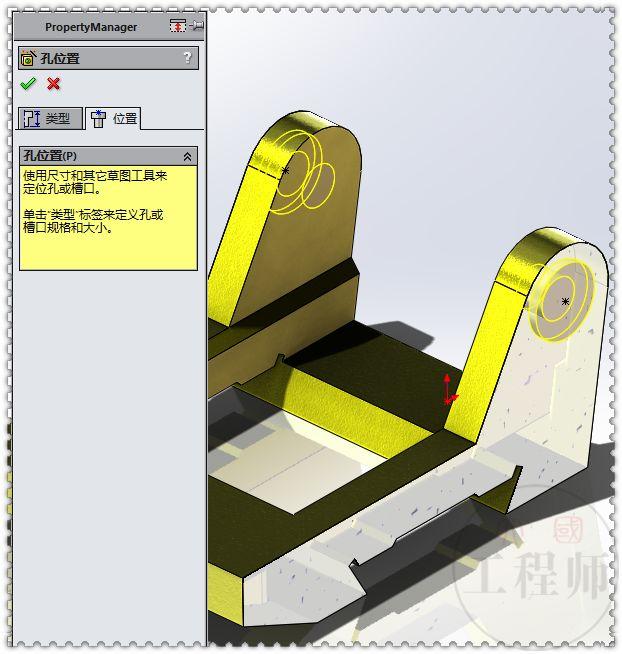

点3D草图——定位到圆心

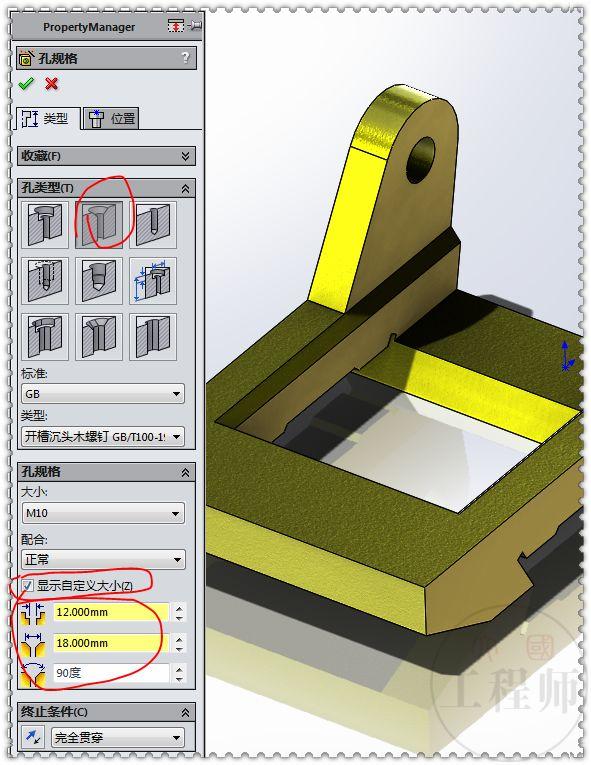

11.异型孔向导——锥形沉头孔——自定义大小——输入尺寸——位置。

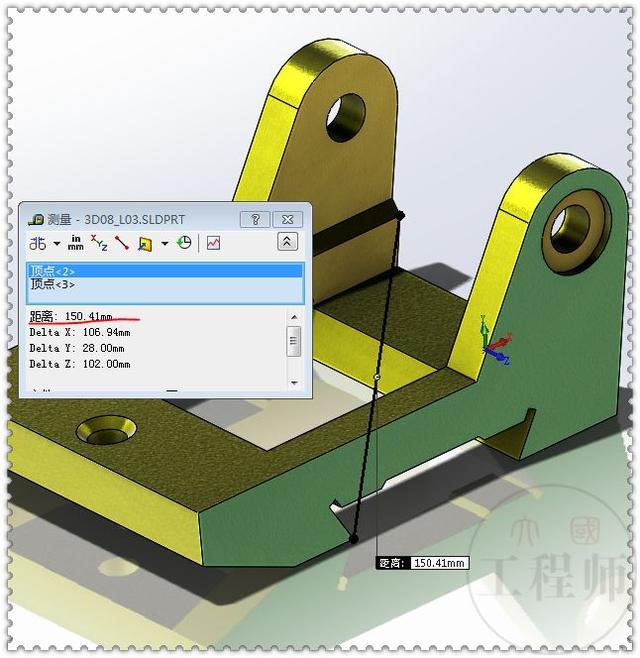

12.测量距离：150.41，正确。

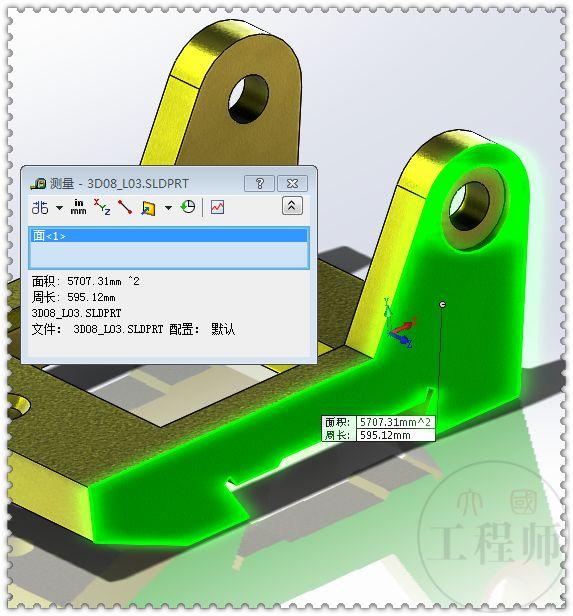

13.测量面积：5707.31 ，正确。

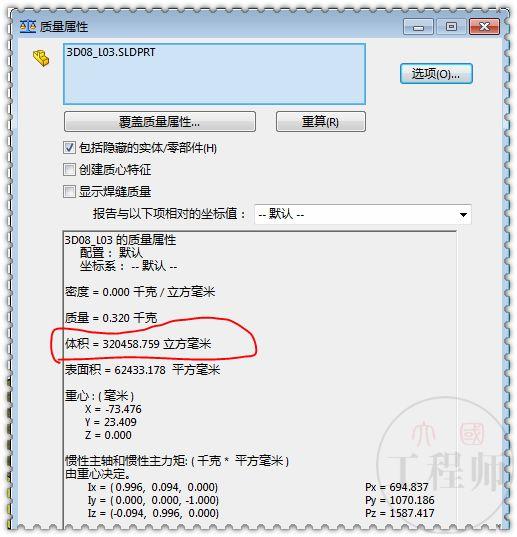

14.测量体积：320458.759 （精度高），正确。

15.完成。
