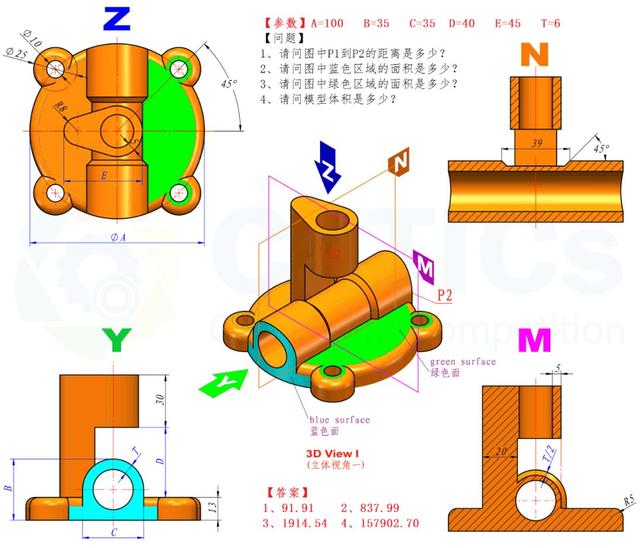

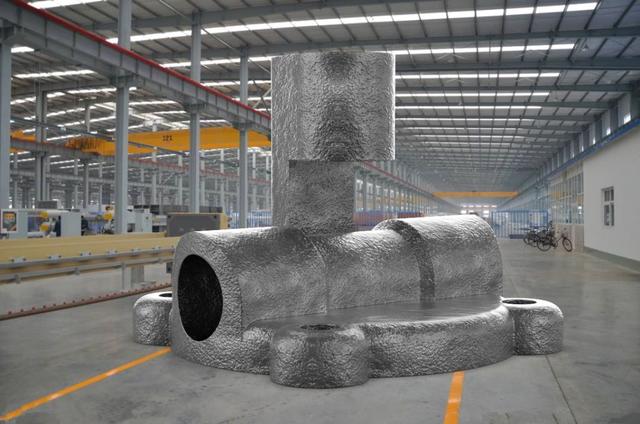

此图是用SolidWorks2015建模，用KeyShot 8渲染，上面2张图。
建模步骤：

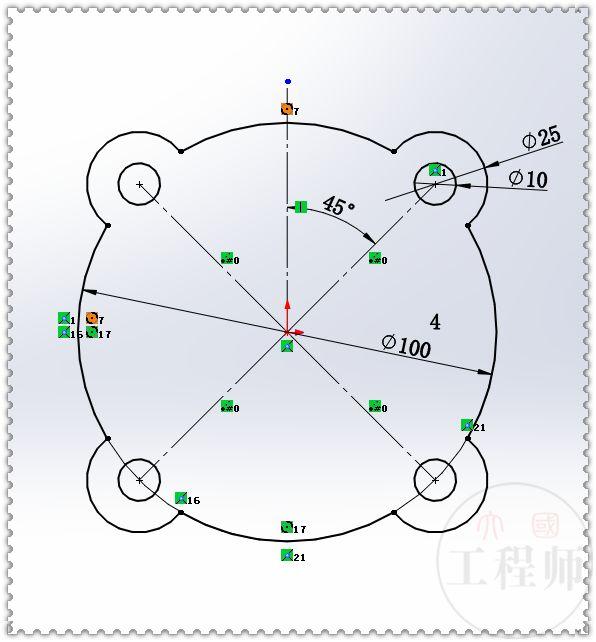

1.在上视基准面上画草图。

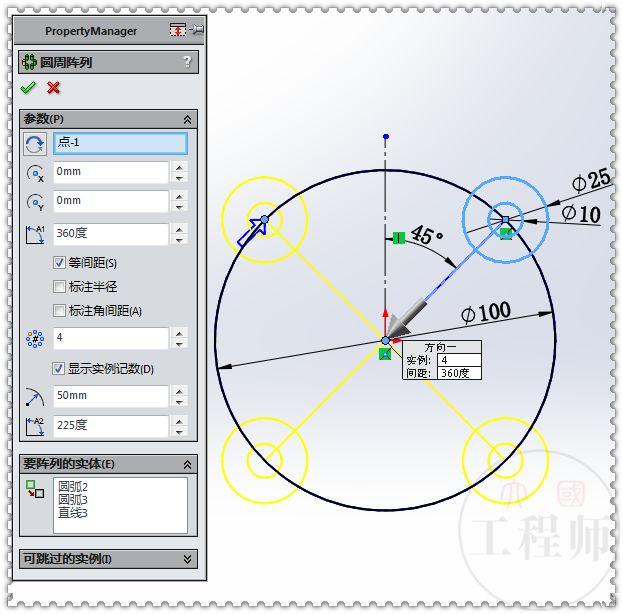

圆周阵列两个小圆
剪裁也行，不剪裁也可以（拉伸的时候要选轮廓）
2.拉伸凸台，高度：13 。（上一步剪裁了草图，这里就不要选轮廓了）

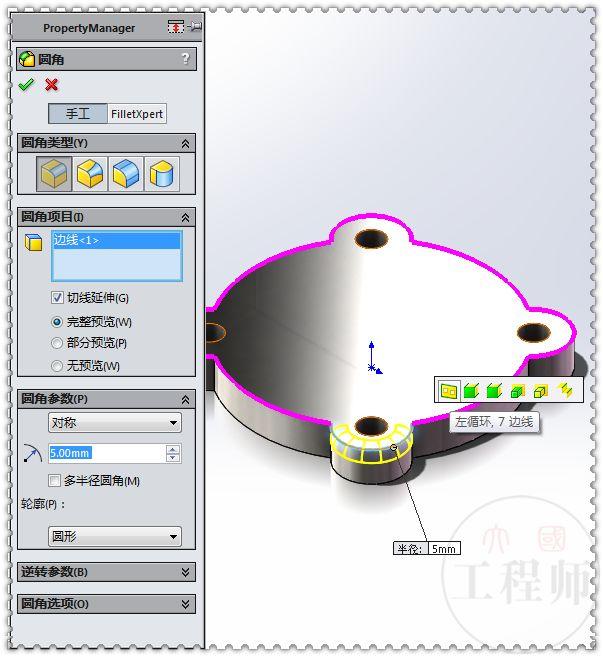

3.圆角，半径：5 。
4.在前视基准面上画草图。

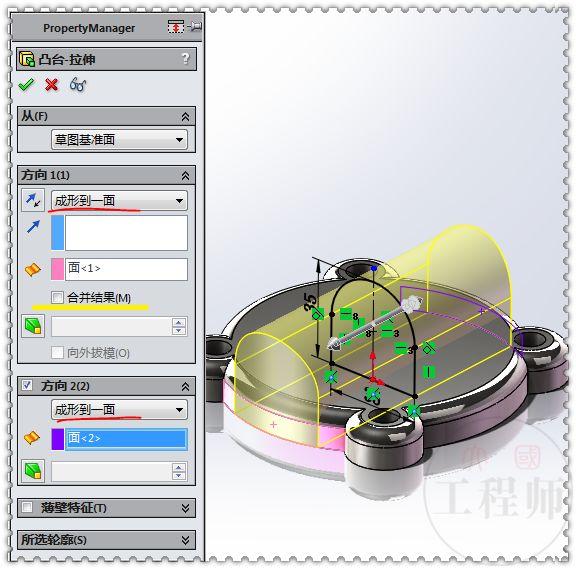

5.拉伸凸台，方向一、方向二都是成形到圆弧面。去掉合并结果。
6.还是在前视基准面上草绘，转换实体引用边线、等距边线：3 。

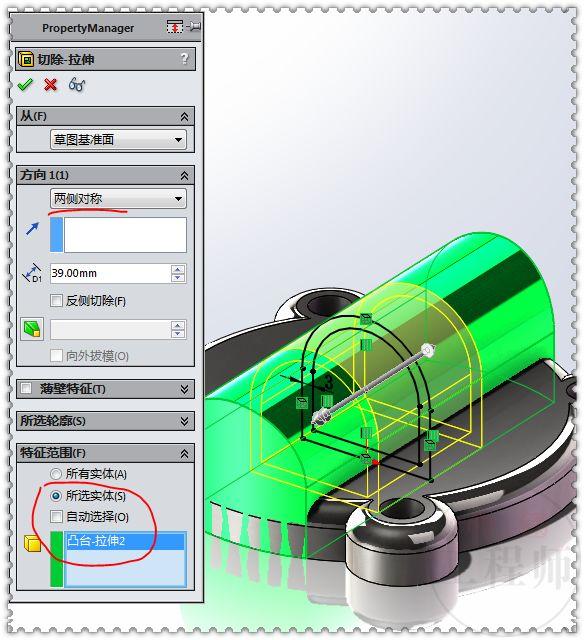

7.拉伸切除，两侧对称：39 ；特征范围：绿色实体。

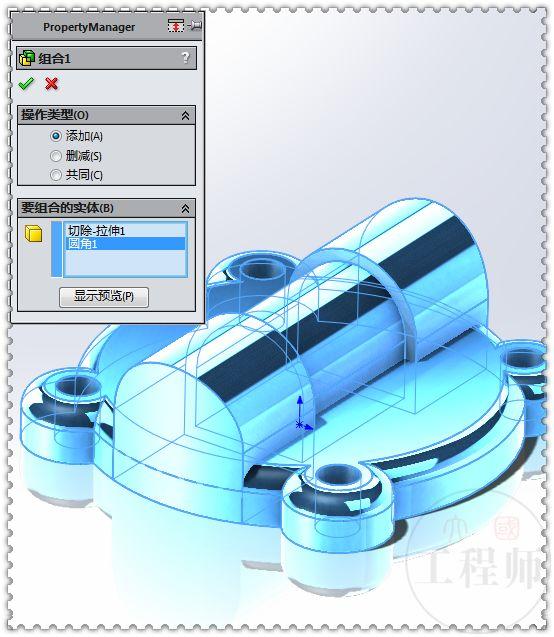

8.组合。

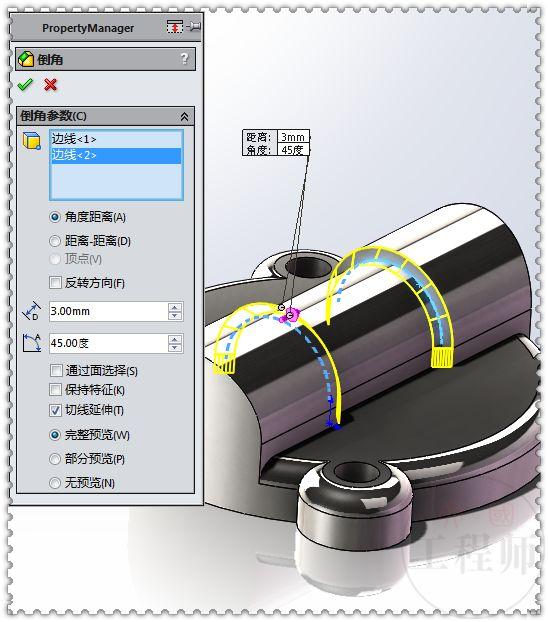

9.倒角：3*45度。
10.在蓝色面上草绘图形。

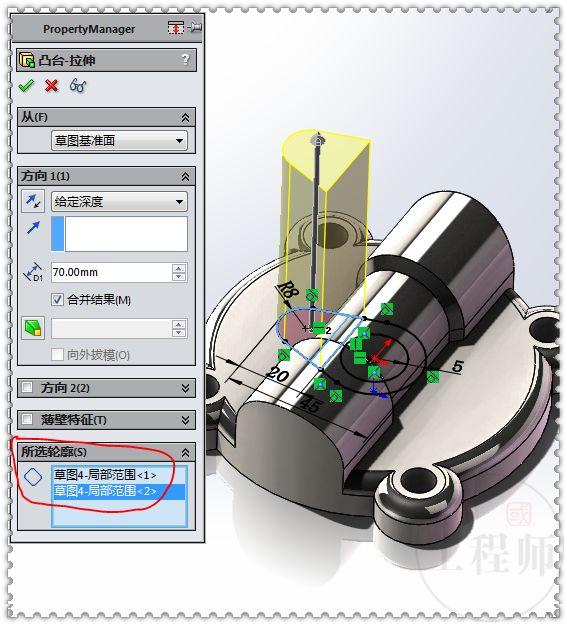

12.拉伸凸台，高度：70 ；所选轮廓：直线左边的两个区域。
13.在实体顶面草绘，转换实体引用上一步的草图，删掉竖直线。
14.拉伸凸台，高度：30 。
15.在前视面上草绘，等距边线：6 ，拖拽成一个圆。

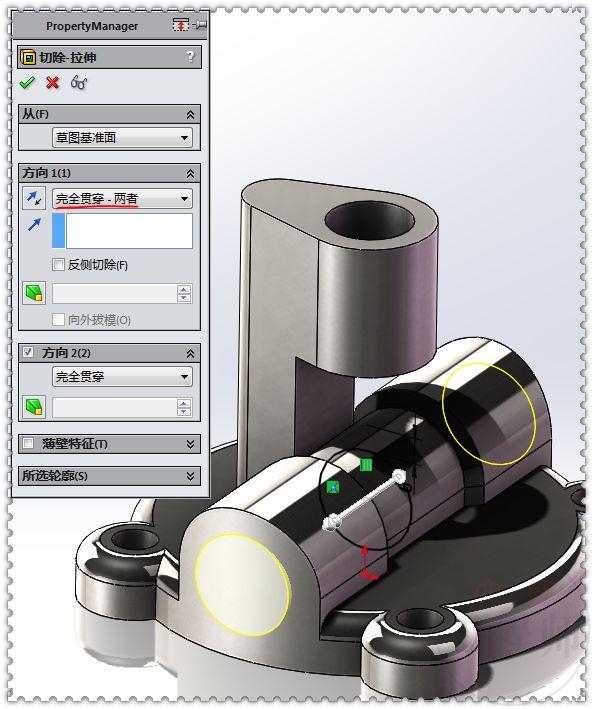

16.拉伸切除，完全贯穿两者。

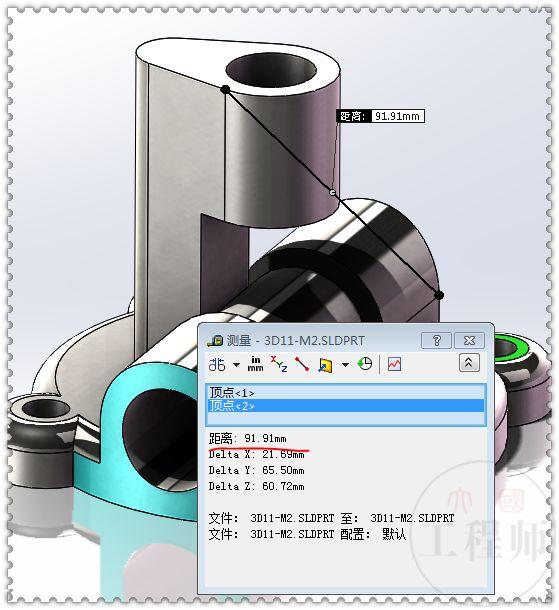

17.测量距离：91.91 ，正确。

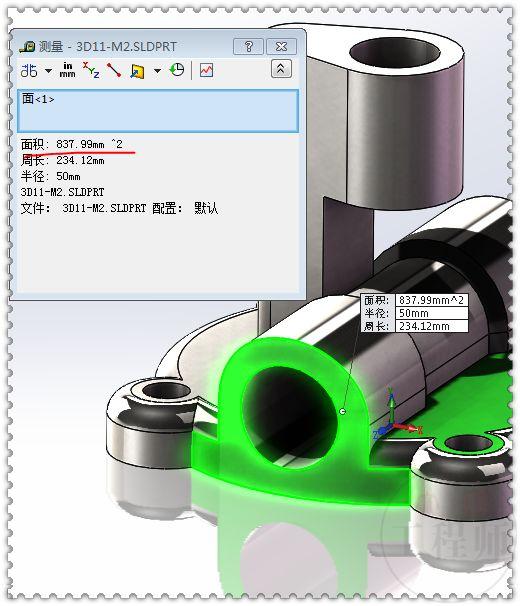

18.测量面积：837.99 ，正确，精度高。

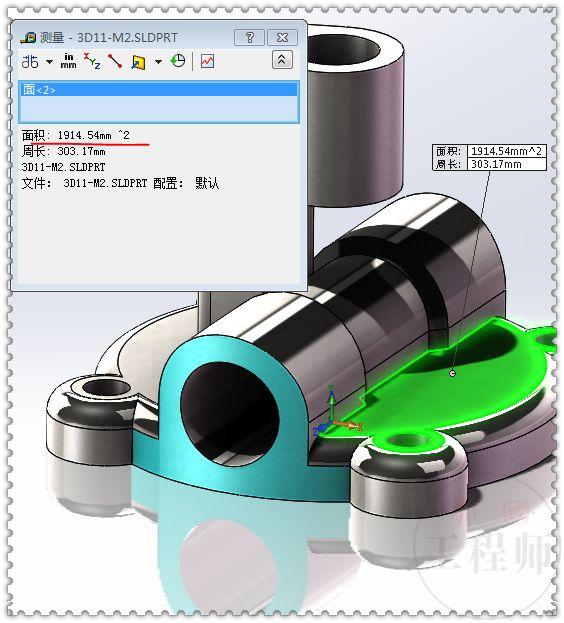

19.测量面积：1914.54 ，正确。

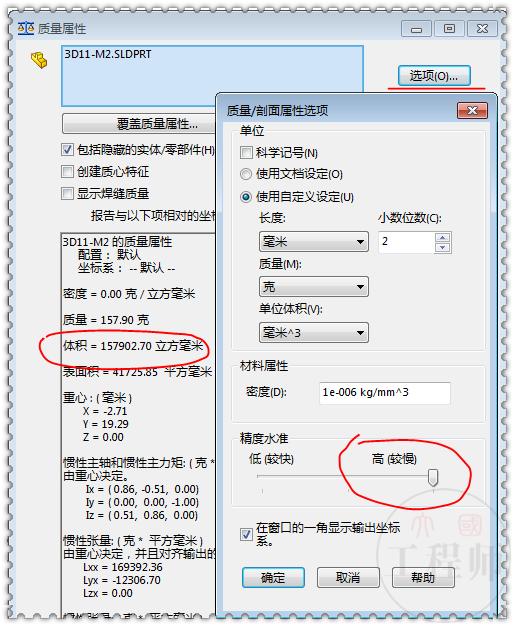

20.测量体积：157902.70 ，正确。

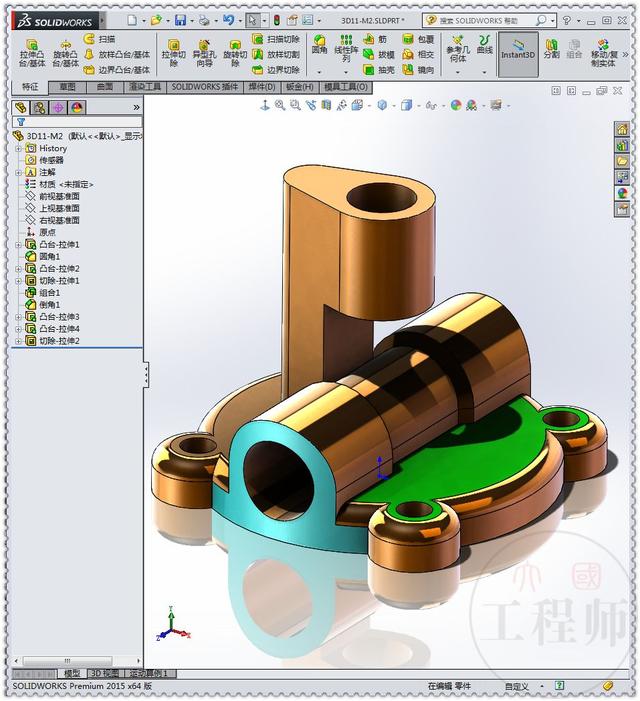

21.完成。

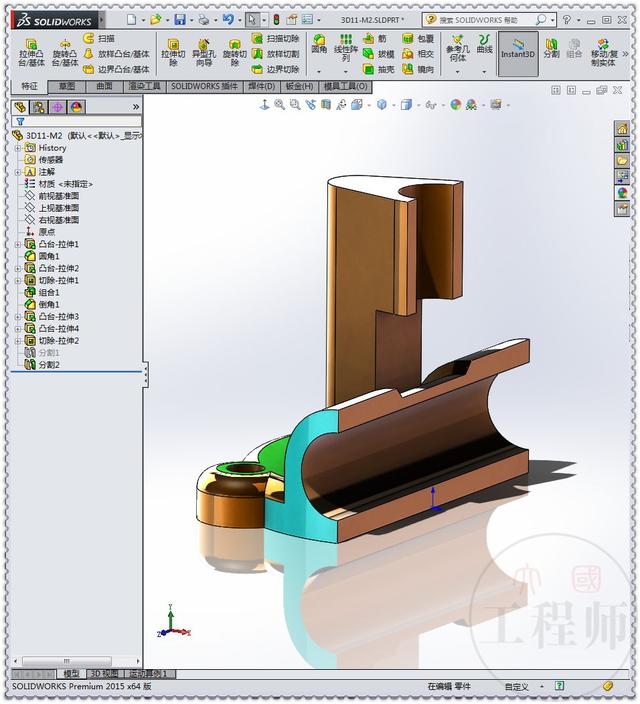

用前视基准面分割的实体（也可以用顶部的剖面图）
用右视基准面分割的实体
