怎样设置CAD的图层

在建筑或机械行业里，我们经常会用到CAD的图层。那么图层究竟起到什么作用呢？它的主要作用有两点。一：通过对图层的管理，可以快速方便的对图形编辑、修改。二：通过图层颜色的区分，便于目视化管理。下面通过建一个红色的中心线来说明怎样设置图层。

1.打开图层管理器

打开CAD2010软件后，单击上方的图层管理器，如下图所示：

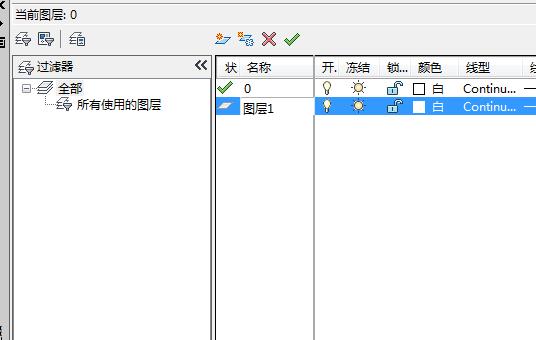

2.新建图层

在弹出的对话框里，可以看到默认只有一个图层0。在下方任意空白处，单击右键，选择新建图层，此时系统自动生成图层1。

3.图层名称修改

在图层1的方框里输入新的图层名称，命名为中心线。

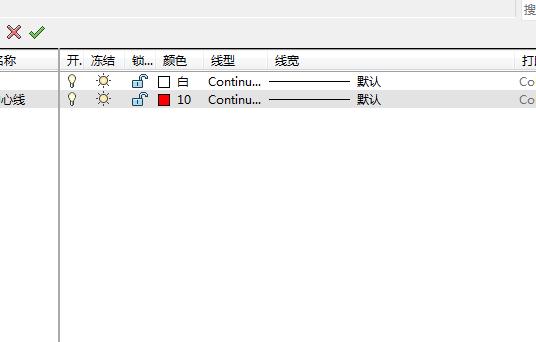

4.选择图层颜色

在颜色下方的小方框里点击，在弹出的对话框里选择红色颜色10，此时白色小方框就变成了红色。

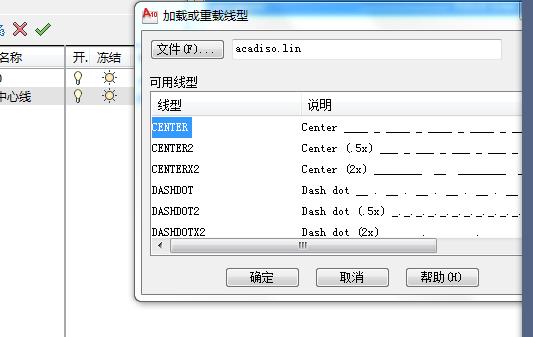

5.选择图层线型

点击线型continuous,默认只有这个线型，实线层和细实线层都是这个线型。单击下方的加载按扭，在弹出的对话框中选择CENTER的线型，并确定。选择刚加载的线型CENTER，再单击确定。

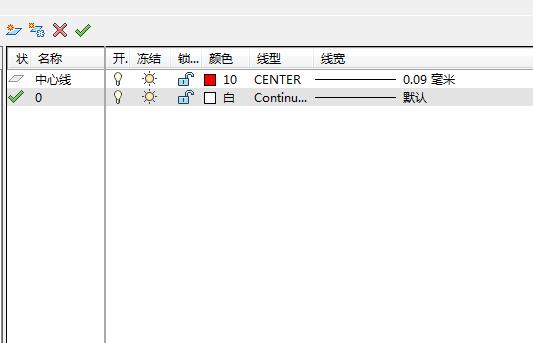

6.选择图层线宽

单击默认线宽，在弹出的对话框里可对线宽进行设置，这里可以选择线宽为0.09。

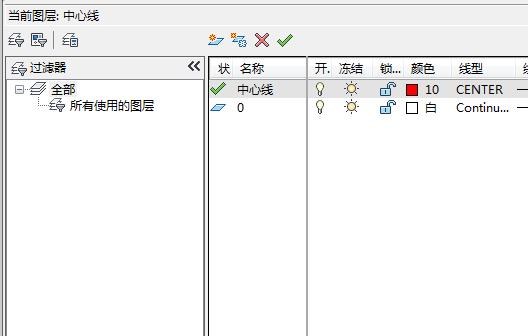

7.使用图层

右键单击中心线，选择置为当前层，再单击确定。或者单击建好的中心线层，然后点上方的打勾，此时当前图层使用的是中心线图层。

其它图层的建立可以参照以上的步骤，需要注意的是粗实线层的宽度一般设为0.3，细实线的宽度可设为0.09-0.15，它们的线型都是Continuous。虚线的线型选择dashed，线宽可参照细实线的宽度。
