2014春•江西校级期中

考点：滑轮组的基本特点、摩擦力方向的判断、受力分析

分析：由于物体都在做匀速直线运动，那么整个装置的合力为零。

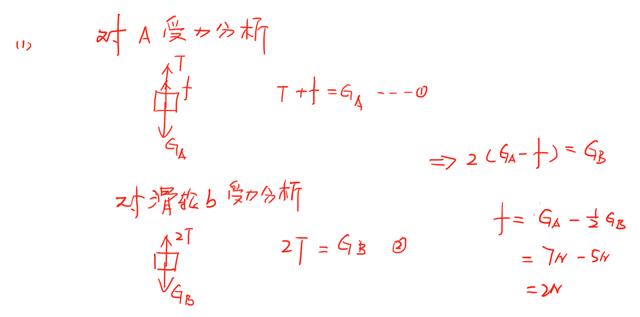

（1）我们先对物体A和B进行受力分析

当b滑轮下挂重物B等于10N时，物体A匀速下滑，对A进行受力分析，A受到自身的重力，方向 竖直向下，竖直向上方向上受到绳子拉力T和摩擦力f 他们满足T+f=GA........①

对滑轮b进行受力分析，滑轮b上绳子的拉力等于T，有b是动滑轮。所有存在2T=Gb......②，将①②两个等式联立起来，就可以算出摩擦力f=2N

（2）当挂上物体C后，物体A匀速上滑，现在对A进行受力分析，A受到竖直向下的重力，受到数值向上的摩擦力f和拉力T。现在我们可以直接算出T=Ga+f=9N 在后对滑轮b进行受力分析，滑轮受绳子竖直向上的拉力2T，受竖直向下的重力GB和GC，此时就有等式2T=GB+GC，而GB我们知道等于10N，所有GC等于8N

解题过程：

点评：本题综合考察了拉力、摩擦力的计算，关键是对物体进行正确是受力分析和对绳子段数的理解。
