物理——不可不知的运动学图像及对应习题

常见运动学图像有九个，分别为V-t图像、x-t图像、a-t图像、x/t-t图像、x-t方图像、V-x图像、x-v方图像、1/v-x图像、a-v图像。明晰它们的物理意义是关键，之前我详细解析过各个图像，可参考对应习题加深理解

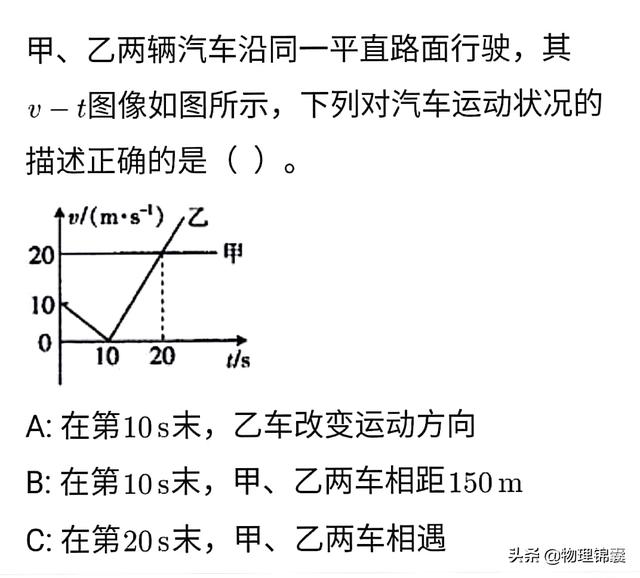

1.V-t图像斜率表示加速度，与t轴围成面积表示路程

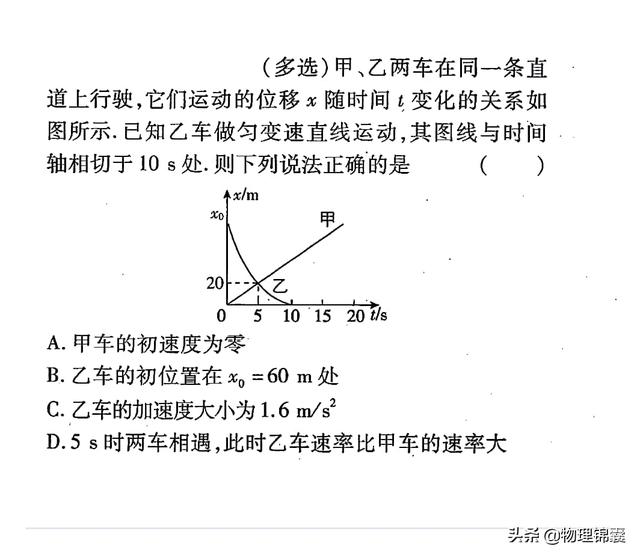

2.x-t图像斜率表示速度

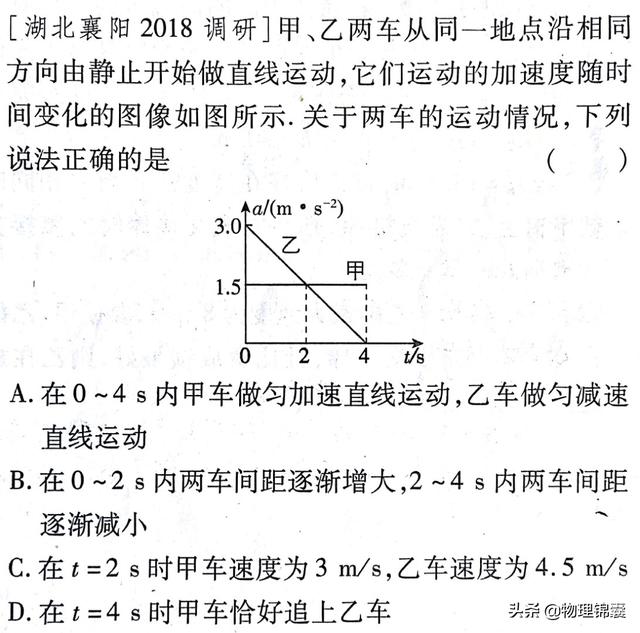

3.a-t图像与t轴围成面积表示速度改变量

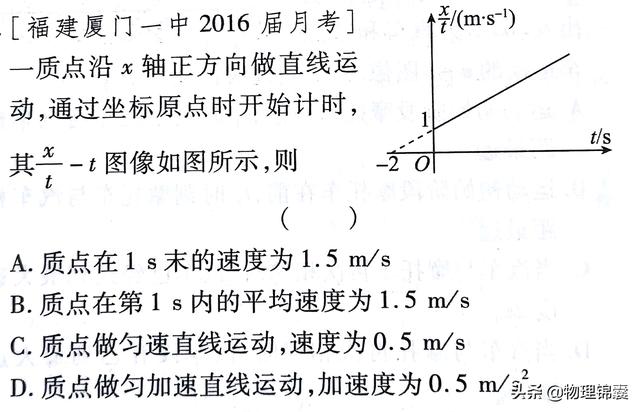

4.x/t-t图像斜率表示加速度的一半，纵截距表示初速度

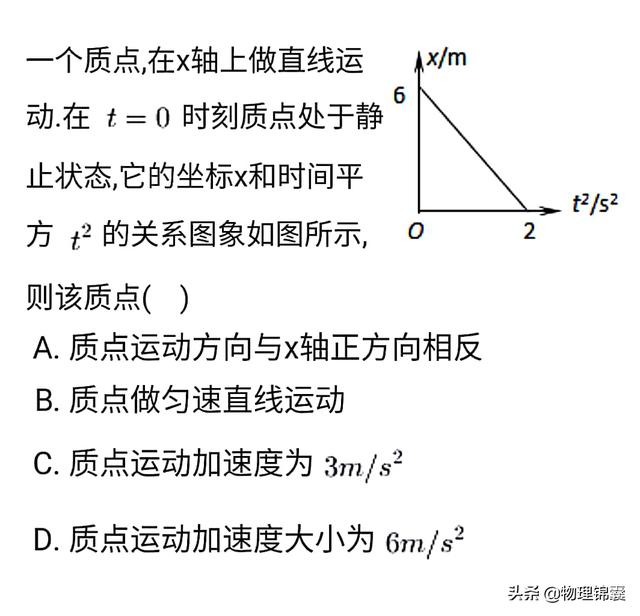

5.x-t方图像若为直线则表示匀变速直线运动，图像斜率表示加速度的一半

6.V-x图像若为抛物线则表示匀变速直线运动

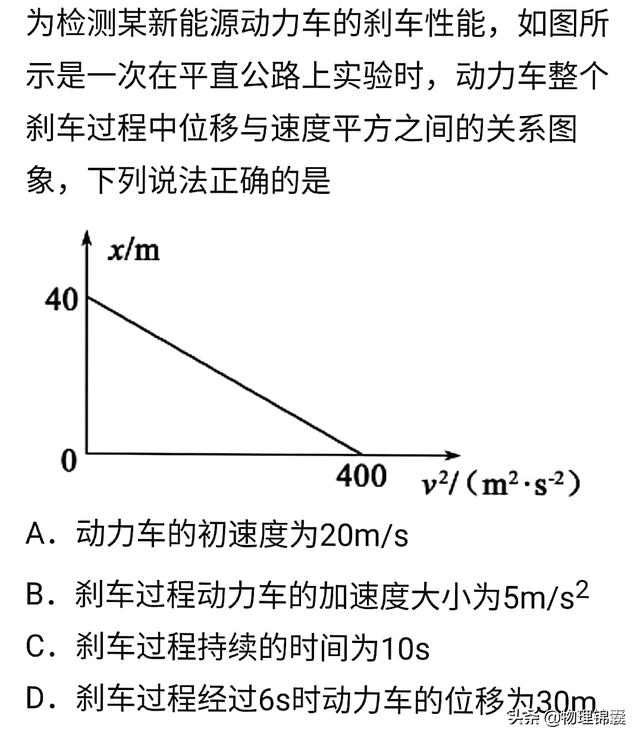

7.x-v方图像若为直线线则表示匀变速直线运动

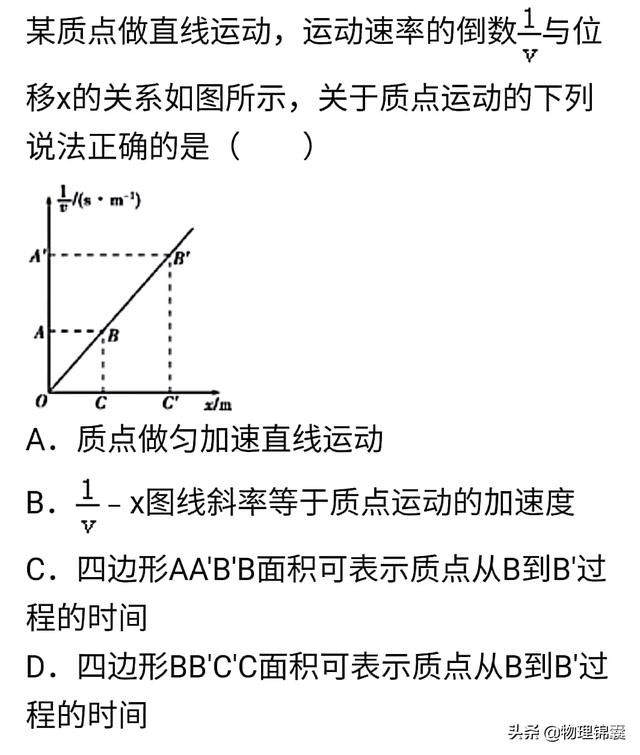

8.1/v-x图像面积表示运动时间

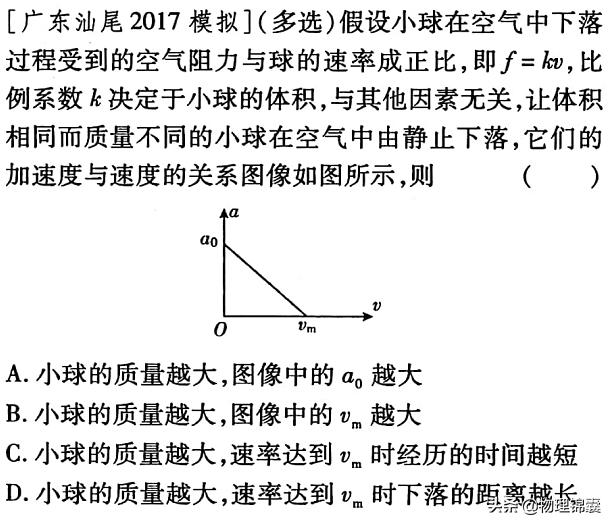

9.a-v图像斜率倒数则表示运动时间
