中考化学坐标图像题的类型及解题策略2

六、溶质加水型

例7 (2018年广东省中考题) 向一定质量的水中加入生石灰, 图7所列曲线错误的是 ( )

解析:该题主要考查了物质加水型的图像判断.由于在一定量的水中加入生石灰, 发生反应

生成的Ca (OH) 2在水里不断溶解, 故溶液质量不断增大, 当Ca (OH) 2溶液达到饱和后, 继续加入CaO, CaO与水发生反应, 使得溶液质量又开始变小, 直至水反应完, 此时溶液质量变为0, 故 (A) 、 (C) 图像正确;刚开始, 没有加CaO时, 溶质质量分数为0, 当加入CaO后, CaO与水发生反应生成Ca (OH) 2, 且放出热量, 溶质质量分数不断增大, 当达到饱和后, 再加CaO, 由于温度很高, 且Ca (OH) 2的溶解度随温度的升高而减少, 故溶质质量分数又不断减少, 当水反应完或, 溶质质量分数变为0.故 (B) 正确.CaO与水反应温度升高, 当CaO与水恰好完全反应时, 温度最高, 此后温度开始下降, 但不会低于反应前的温度 (D) 错误.

答案: (D)

七、不饱和溶液加入固体型

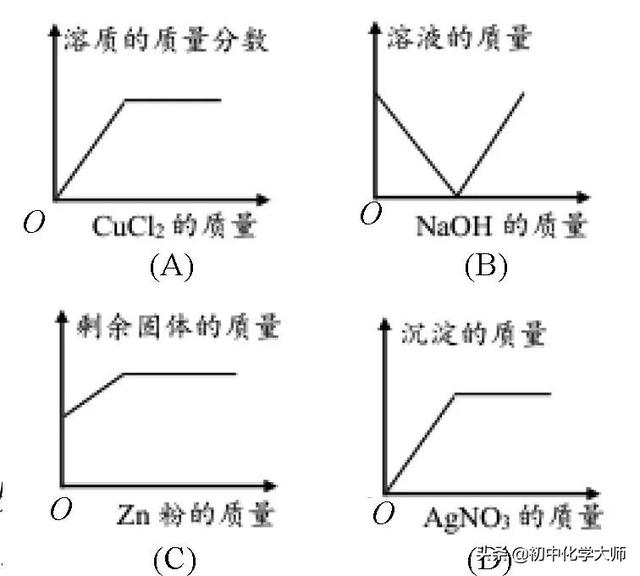

例8 (2018年重庆B卷) 一定温度下, 向不饱和的氯化铜溶液中加入足量的下列固体, 其对应关系 (如图8所示) 正确的是 ( )

解析:该题主要考查了不饱和溶液加入某一物质后, 其余量的变化图像.因为一定温度下, 不饱和的氯化铜溶液中溶液溶质质量分数大于0, 故 (A) 选项不正确;加入NaOH溶液后因发生反应

故溶液质量先减小, 溶液中有生成的NaCl, 所以溶液中的溶质质量分数不能减小为0, 当氢氧化钠过量后, 溶液中溶液质量分数又开始增大, 故 (B) 图错误;开始时溶液中固体质量为0, 随着锌粉的不断加入, 发生反应

生成铜的质量在不断增加, 直至锌粉过量, 溶液中固体质量一直在增加, 所以 (C)图错的

随着反应的进行, 沉淀的质量从0开始逐渐增加, 直至氯化铜和硝酸银恰好反应, 沉淀达到最大值, 之后继续加入AgNO3溶液, 但沉淀质量不再变化.故 (D) 正确.

答案: (D)

八、单质与氧气反应型

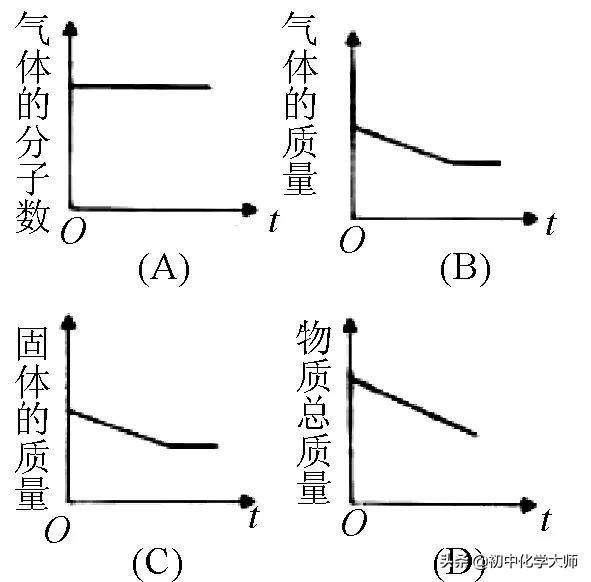

例9 (2018年宜昌市中考题) 在一密闭的容器中.一定质量的炭粉与过量的氧气在点燃的条件下充分反应, 容器内各相关量与时间 (从反应开始计时) 的对应关系 (如图所示) 正确的是 ( )

解析:本题主要考查了碳在氧气中燃烧的图像判断.一密闭的容器中, 碳在过量的氧气中燃烧生成二氧化碳气体, 1分子氧气参加反应生成1分个二氧化碳气体, 则气体的分子数不变, 故 (A) 图示正确.碳在过量的氧气中燃烧生成二氧化碳气体, 根据质量守恒定律, 气体的质量不断增加, 直至完全反应不再发生改变, 因此 (B) 图示错误.因碳在过量的氧气中燃烧生成二氧化碳气体, 碳完全反应, 固体的质量逐渐减少, 最终减少至0, 故选项 (C) 图不正确.根据质量守恒定律可知, 反应前后物质的总质量不变, 即 (D) 图错误.所以该题选: (A) .

答案: (A)

九、制氧图像型

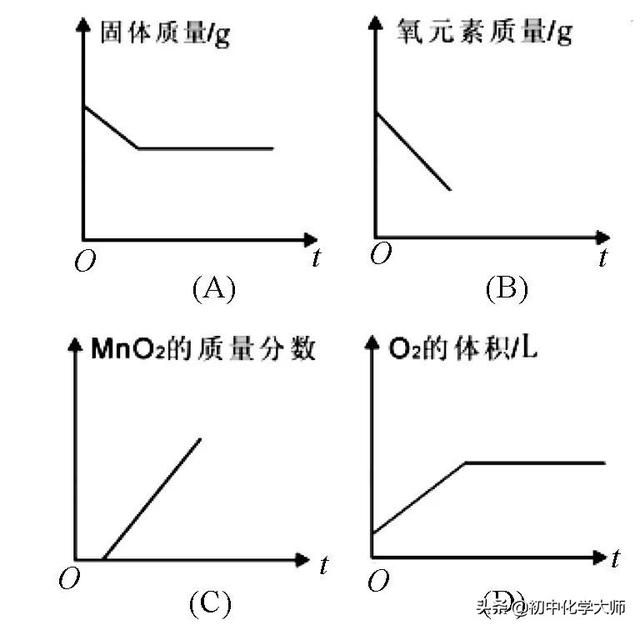

图10所列图像表示一定质量的KMnO4受热过程中某些量随时间的变化趋势, 其中正确的是 ( )

解析:本题主要考查了用高锰酸钾制取氧气的有关图像判断, 随着反应的进行, 高锰酸钾受热分解放出了氧气, 高锰酸钾的质量在不断的减少, 直至反应结束时, 高锰酸钾的质量为0, 锰酸钾的质量从0开始逐渐增大, 直至最大值, 对整个固体来说, 由于反应中放出了氧气, 质量是逐渐减小, 直至最少值之后不再变化, 因而 (A) 正确;化学反应前后元素的种类和个数保持不变, 因此氧元素的质量也应保持不变, 即 (B) 错误;在此实验中二氧化锰是生成物, 一开始质量为0, 因此质量分数也为0, 加热开始分解后, 二氧化锰慢慢增加, 固体质量在减少, 因此质量分数增加, 但到高锰酸钾分解完不再增加, 因此 (C) 错误;没有反应时, 没有氧气, 加热一段时间后氧气的体积不断增加直至反应结束后不变, 即 (D) 不正确.

答案: (A)

十、计算型

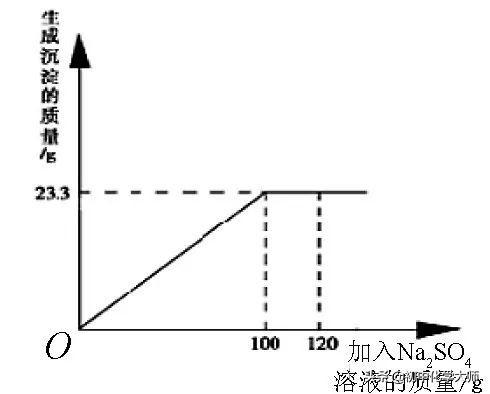

例11 (2018年乐山市中考题) 将29.1g由NaCl和BaCl2组成的固体混合物溶解于94.2mL水中 (ρ水=1 g/cm3) , 向所得溶液中滴加质量分数为14.2%的Na2SO4溶液, 至恰好完全反应.图11是所加Na2SO4溶液质量与生成沉淀质量的关系图, 计算:

(1) 生成沉淀的质量是多少?

(2) 所得溶液中溶质的质量分数为多少?

解析:本题考查了根据坐标曲线进行有关溶质质量分数的有关计算, 由题给坐标曲线可知, 反应后生成沉淀的最大量是23.3g, 加入的Na2SO4质量为100 g时恰好完全反应.根据题意可知, NaCl和BaCl2组成的混合物溶于水后, 加入Na2SO4溶液, 发生反应后的溶液中有NaCl生成, 最终溶液中的溶质是NaCl, 所以最终溶质的质量是反应生成的NaCl的质量与原混合物中的NaCl质量之和, 溶液质量则为反应前的总质量减去反应生成的沉淀的质量.

(1) 由题给曲线可知, 生成沉淀的质量是23.3 g.

(2) 设反应生成氯化钠的质量为x, 原混合物中BaCl2的质量为y.
