高考物理易错题精选含解析（5）

1．表面粗糙的斜面固定于地面上，并处于方向垂直纸面向外、强度为 B 的匀强磁场中．质量为 m、带电量为+Q 的小滑块从斜面顶端由静止下滑．在滑块下滑的过程中，下列判断正确的是（ ）

A．滑块受到的摩擦力不变

B．滑块到达地面时的动能与 B 的大小无关

C．滑块受到的洛伦兹力方向垂直斜面向下

D．B 很大时，滑块可能静止于斜面上

2．如图，一束电子沿 z 轴正向流动，则在图中 y 轴上 A 点的磁场方向是（ ）

A．+x 方向

B．﹣x 方向

C．+y 方向

D．﹣y 方向

解：电子流沿 z 轴正方向运动，则电流是沿 z 轴负方向，根据右手螺旋定则可知，电子流在 A 点产生的磁场的方向为 x 轴正方向，所以 A 正确，BCD 错误．

3．一个带电粒子，沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图所示，径迹上的每小段都可近似看成圆弧，由于带电粒子使沿途空气电离，粒子的能量逐渐减少（带电荷量不变），从图中情况可以确定（ ）

A．粒子从 a 运动到 b，带正电

B．粒子从 b 运动到 a，带正电

C．粒子从 a 运动到 b，带负电

D．粒子从 b 运动到 a，带负电

解：由于带电粒子使沿途的空气电离，粒子的能量逐渐减小，速度逐渐减小，根据粒子在磁场中运动的半径公式 r=mv/Bq 可知，粒子的半径逐渐的减小，所以粒子的运动方向是从 b 到 a，在根据左手定则可知，粒子带正电，所以 B 正确．

4．如图所示，半径为 R 的圆形区域内有垂直于纸面向里的匀强磁场．重力不计、电荷量一定的带电粒子以速度 v 正对着圆心 O 射入磁场，若粒子射入、射出磁场点间的距离为 R，则粒子在磁场中的运动时间为（ ）

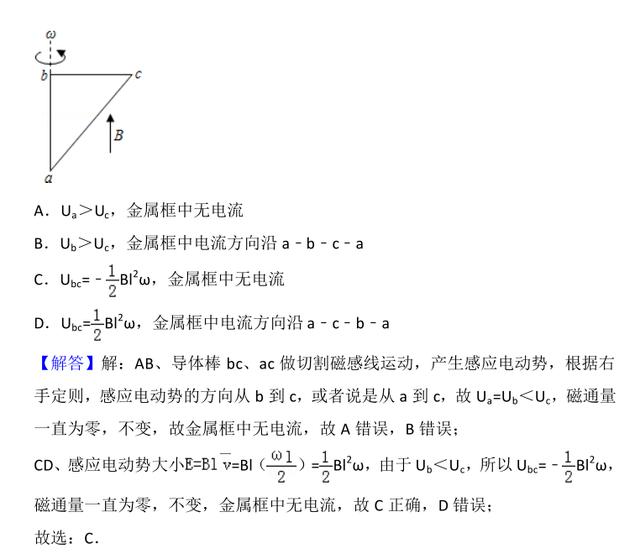

5．如图，直角三角形金属框 abc 放置在匀强磁场中，磁感应强度大小为 B，方向平行于 ab 边向上．当金属框绕 ab 边以角速度 ω 逆时针转动时，a、b、c 三点的电势分别为 U a 、U b 、U c ．已知 bc 边的长度为 l．下列判断正确的是（ ）

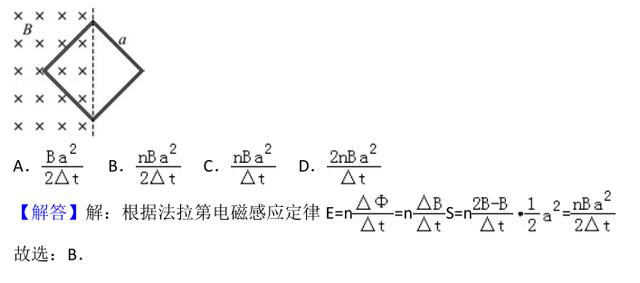

6．如图所示，一正方形线圈的匝数为 n，边长为 a，线圈平面与匀强磁场垂直，且一半处在磁场中，在△t 时间内，磁感应强度的方向不变，大小由 B 均匀的增大到 2B．在此过程中，线圈中产生的感应电动势为（ ）

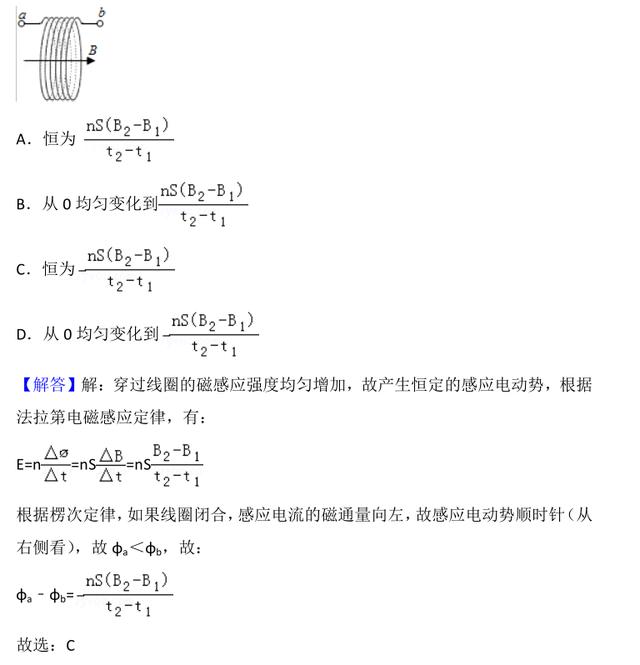

7．如图为无线电充电技术中使用的受电线圈示意图，线圈匝数为 n，面积为 S，若在 t1到 t2 时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B 1 均匀增加到B 2，则该段时间线圈两端a和b之间的电势差φ a ﹣φ b 是（ ）

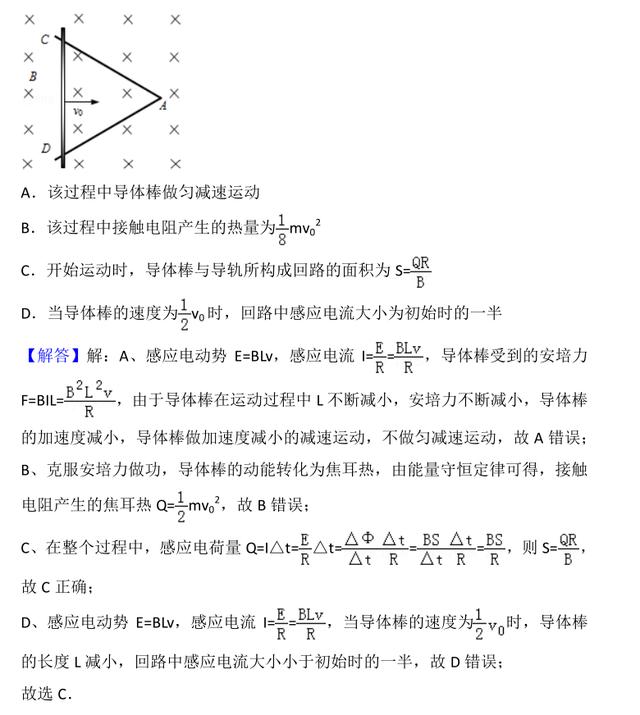

8．如图所示，光滑金属导轨 AC、AD 固定在水平面内，并处在方向竖直向下、大小为 B 的匀强磁场中．有一质量为 m 的导体棒以初速度 v 0 从某位置开始在导轨上水平向右运动，最终恰好静止在 A 点．在运动过程中，导体棒与导轨始终构成等边三角形回路，且通过 A 点的总电荷量为 Q．已知导体棒与导轨间的接触电阻阻值恒为 R，其余电阻不计．则（ ）

9．英国物理学家麦克斯韦认为，磁场变化时会在空间激发感生电场．如图所示，一个半径为 r 的绝缘体圆环水平放置，环内存在竖直向上的匀强磁场 B，环上套一带电荷量为+q 的球．已知磁感应强度 B 随时间均匀增加，其变化率为 k，若小球在环上运动一周，则感生电场对小球的作用力所做功的大小是（ ）

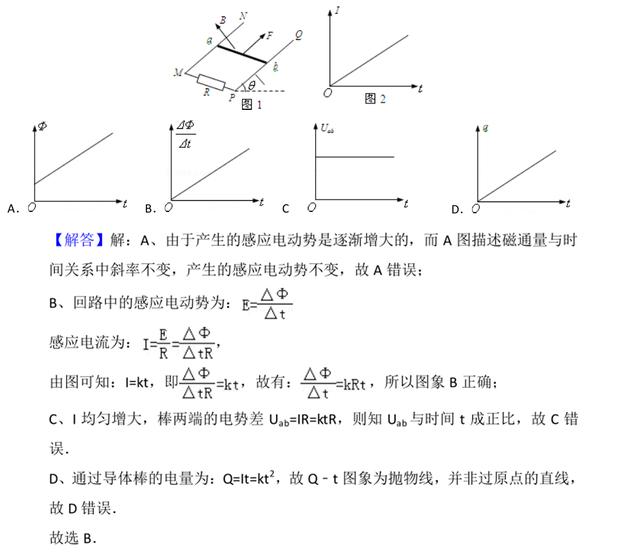

10．如图 1 所示，光滑平行金属导轨 MN、PQ 所在平面与水平面成 θ 角，M、P两端接有阻值为 R 的定值电阻．阻值为 r 的金属棒 ab 垂直导轨放置，其它部分电阻不计．整个装置处在磁感应强度为 B 的匀强磁场中，磁场方向垂直导轨平面向上．从 t=0 时刻开始棒受到一个平行于导轨向上的外力 F，由静止开始沿导轨向上运动，运动中棒始终与导轨垂直，且接触良好，通过 R 的感应电流随时间 t变化的图象如图 2 所示．下面分别给出了穿过回路 abPM 的磁通量 φ、磁通量的变化率Δφ/Δt 、棒两端的电势差 U ab 和通过棒的电荷量 q 随时间变化的图象，其中正确的是（ ）
