光线的方向和传播路径

光线的方向

从光源出发，沿着传播路径向前，眼睛只是用来接收光线的。

光线的传播路径

1、光在同种物质中传播，则为直线传播。

2、光传播过程中遇到两者物质的分界面，如果发生折射，从空气射入水，折射角小于入射角，分布于法线两侧，反之，则为折射角大于入射角；从空气射入玻璃，折射角小于入射角，分布于法线两侧，反之，则为折射角大于入射角。

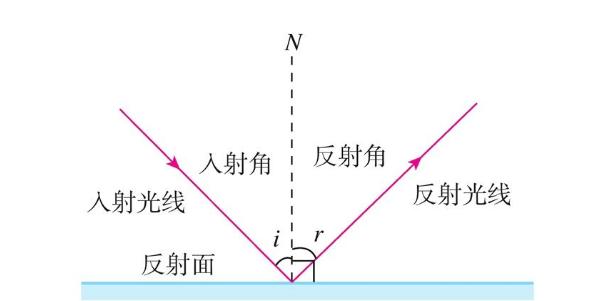

3、光传播过程中遇到两者物质的分界面，如果发生反射，反射角等于入射角，分布于法线的两侧。

实线与虚线

真实存在的光线用实线表示，为了方便画图增加的辅助线及光线的反向延长线用虚线表示。

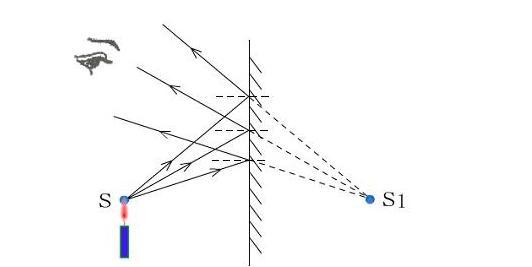

比如：蜡烛通过平面镜成像，如下图所示，法线及反射光线的反向延长线均用虚线表示。

实像与虚像

真实的光线汇聚而成的是实像，可以用光屏接收到。

比如：物体通过凸透镜成像

当物距大于2倍焦距时，通过凸透镜形成的是倒立缩小的实像，在光屏上能接收到相应的实像。

当物距等于2倍焦距时，通过凸透镜形成的是倒立等大的实像，在光屏上能接收到相应的实像。

当物距介于焦距与2倍焦距之间时，通过凸透镜形成的是倒立放大的实像，在光屏上能接收到相应的实像。

真实的光线的反向延长线汇聚而成的是虚像，不能用光屏接收到。

比如：物体通过凸透镜成像

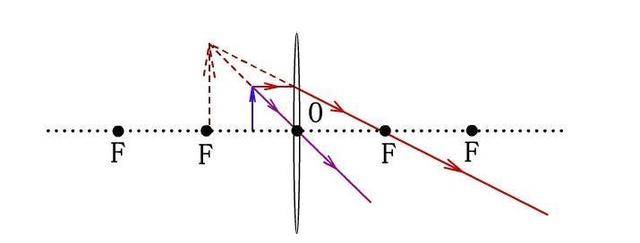

当物距小于焦距时，通过凸透镜形成的是正立放大的虚像，用光屏接收不到虚像。

凸透镜成像的三条特殊光线

1、平行于光轴的入射光线，经过凸透镜后的折射光线经过凸透镜另一侧的焦点。

2、经过光心的入射光线，经过凸透镜后的折射光线不改变传播路径。

3、从焦点发出的入射光线，经过凸透镜后的折射光线平行于凸透镜的光轴。

凹透镜成像的三条特殊光线

1、平行于光轴的入射光线，经过凹透镜后的折射光线的反向延长线经过凹透镜的焦点。

2、经过光心的入射光线，经过凹透镜后的折射光线不改变传播路径。

3、往凹透镜另一侧焦点发出的入射光线，经过凹透镜后的折射光线平行于凹透镜的光轴。

总之，光路图是学好光学知识点的关键，只有掌握这些注意事项，才能画出准确的光路图，从而在物理中考中勇夺高分。
