电路故障

1、如果家庭电路中熔丝熔断,那么在这个电路中:( )

A、一定是某处短路;

B、一定是用电器的总功率太大;

C、可能是某处短路,也可能是用电器的总功率太大;

D、熔丝的额定电流大于电路中最大的正常工作电流。

2. 如图所示的电路中,小灯泡L1、L2规格相同,闭合开关S后,发现L1不亮,L2发光。此电路的故障可能是( )

A.灯 L1短路 B.灯 L2短路

C.灯 L1断路 D.开关 S 接触不良


备战中考,中考易考易错题,电路故障


3、原来室内电灯正常发光,当把开关断开的台灯的插头插入插座后,室内的灯全部熄灭,发生这一现象的原因是 ( )

A、台灯功率太大;

B、台灯灯座处有短路;

C、台灯的插头处有短路;

D、插座处原来就有短路。


4、一天某同学家中所有用电器都不能正常工作,该同学用测电笔测试电源插座,当他插入一孔中时电笔氖管发光,则故障的原因可能是 ( )

A、供电局不供电; B、某灯灯丝断了;

C、入户火线断路; D、入户零线断路。

5、两只灯泡串联在电路中,其中一只灯亮,另一只灯不亮,原因可能是:( )

A、两灯相比较,通过不亮的灯泡的电流较小;

B、不亮的灯泡灯丝断了;

C、两灯相比较,亮的灯泡其电阻太小

D、两灯相比较,不亮的灯泡其电阻太小

6.如图所示电路,电源电压保持不变,闭合开关S,电流表和电压表的都有示数.如果某时刻电路出现故障,两表的示数都变大了,那么故障可能是

A.电阻R1短路 B.电阻R1断路

C.电阻R2短路 D.电阻R2断路


备战中考,中考易考易错题,电路故障


7.如图所示,闭合开关后两灯不亮,用电压表先后测得UAD=UAC=UAB=4.5V,则

故障可能是( )


备战中考,中考易考易错题,电路故障


A.灯L1发生断路 B.灯L2发生断路

C.灯L1发生短路 D.灯L2发生短路

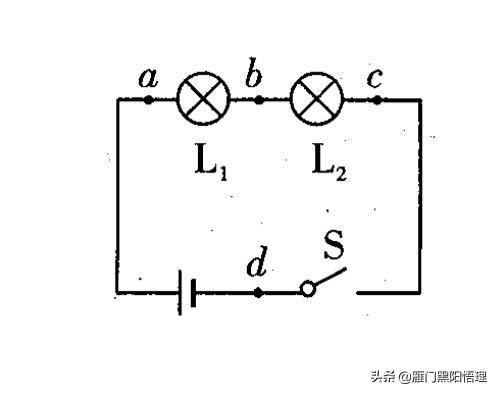

8.如 图 所示电路,开关闭合后,两灯都不亮,用一根导线连接 a、b 两点后,两灯仍不亮,再用这根导线连接 b、c 两点后,两灯还是不亮:仍然用这根导线连接 b、d 两点后,灯 L1亮而灯 L2 不亮,假设故障是下列中的一个,那么故障可能是( )

A.灯 L1 断路

B.灯 L1 短路

C.灯 L2 断路

D.开关的接线柱处断开


备战中考,中考易考易错题,电路故障

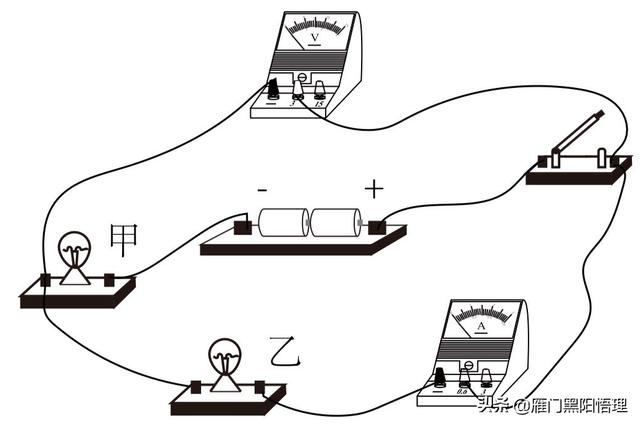

9.如图所示电路,闭合开关,甲乙两灯均发光,两电表均有示数,过一会儿,其中一个灯泡突然熄灭,一只电表示数增大,另一只电表示数减小到几乎为零,造成此现象的原因可能是( )

A.甲灯短路

B.乙灯短路

C.甲灯断路

D.乙灯断路


备战中考,中考易考易错题,电路故障


10.在探究串联电路电压特点的实验中,小红按图正确连接好电路,闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障,小红用一根检测导线分别并联在灯L1或L2的两端,发现两电压表指针所指位置没有任何变化。由此可以推断

A.L1一定短路

B.L一定断路

C.L1短路,同时L2断路

D.检测导线一定断路


备战中考,中考易考易错题,电路故障

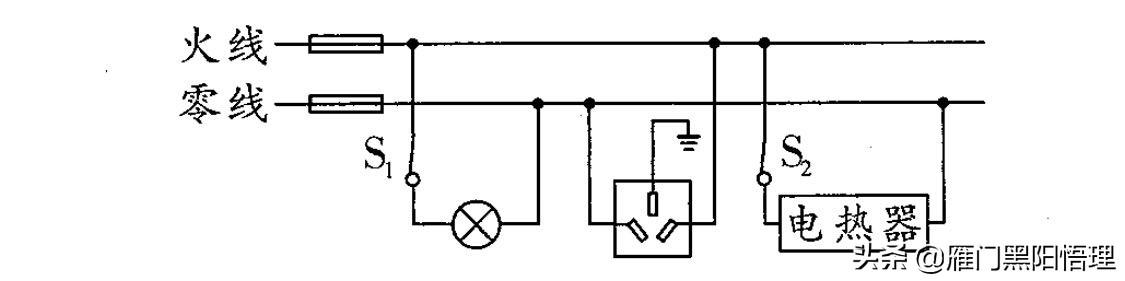

11.如图所示为某家庭卫生间电路,电灯和电热器都在正常工作。在三线插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用测电笔测试三线插座的左右两孔,氖管都发光,发现有一根熔丝熔断了。下列分析不合理的是( )


备战中考,中考易考易错题,电路故障


A.一定是零线上的熔丝熔断了

B.断开S1、S2,再用测电笔检测三线插座的左右两孔,氖管都发光

C.只断开S1,再用测电笔检测开关S1的两个接线柱,氖管都发光

D.只断开S2,再用测电笔检测开关S1的两个接线柱,氖管都发光

答案1 C 2C 3 C、 4 D 5D 6.C 7.A 8 D 9 B 10.D 11. B

2解:由图可知:该电路是并联电路,灯L1不亮,而L2正常发光,这说明从L2两端到电源的两极没问题,因此灯L2、开关S的连接都正确,问题就是灯L1断路或短路。

当灯L1短路时,电源被短路,灯L2不亮,甚至可能烧毁电源;所以只能是灯L1断路,此时L2支路不受影响,符合题意。故ABD错误,C正确。

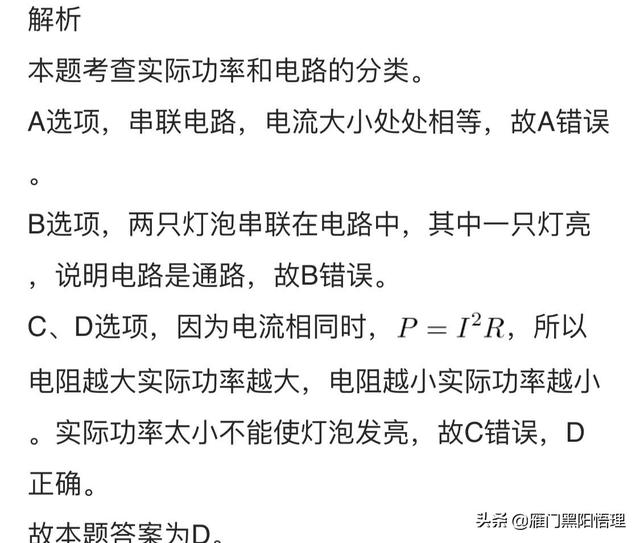

5.

备战中考,中考易考易错题,电路故障


11解:(1)在插上洗衣机(开关未闭合)的插头前,电灯和电热器都在正常工作,在插上洗衣机(开关未闭合)的插头,所有用电器都停止工作,说明电路中干路上有断路,测电笔测试插座的两孔,氖管都发光,说明两孔与火线是连通的,故只可能是零线断了,故A合理;

(2)断开S1、S2,再用测电笔检测三线插座的左右两孔,只有右孔与火线相连,氖管发光,左孔与火线不相连,氖管不会发光,故B不合理;

(3)只断开S1,开关S1的上接线柱与火线相连,测电笔的氖管发光,开关S1的下接线柱通过电热器与火线相连,测电笔的氖管发光,故C合理;

(4)只断开S2,开关S1的上接线柱与火线相连,测电笔的氖管发光,开关S1的下接线柱通过灯丝与火线相连,测电笔的氖管发光,故D合理。

故选:B。
