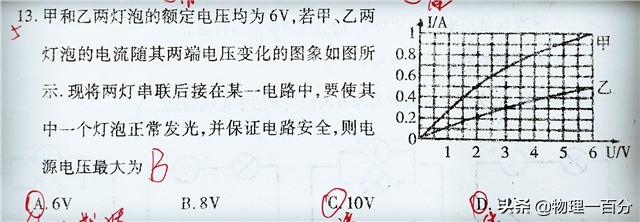

我们先来看第一道初三物理电学题：

本题，需要注意两个知识点，一是伏安图像中的两条图像都是弯曲的，说明其阻值是发生变化的，因为是灯泡，所以，其阻值随着温度的增加而增加！二是两灯串联时，为了保证电路安全，必须取两灯泡中额定电流小的那个灯泡的电流！

详解：由于两个灯泡的额定电压都是6V，要使其中一个灯泡正常发光，也就是需要使其两端的电压达到6V，我们从伏安图像中找到6V坐标，可以看到甲的额定电流为1A，乙的额定电流为0.5A，如果我们选择了1A，就会把乙灯泡烧坏，因此只能选择小电流0.5A，此时，从图中可以看出来，甲灯泡两端的电压为2V。因此电源电压为2V+6V=8V。答案为B选项。

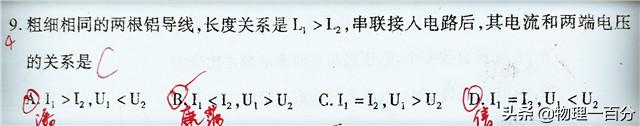

这道电学题，考查了两个知识点，一是串联电路中电流处处相等，因此以后遇到“串联”二字应该立刻提醒自己，电流是相等的！类似的，如果遇到“并联”二字，应该立刻提醒自己，电压是相等的！甚至为了避免审题看漏看错，可以把这两个词作为关键词圈出来！二是电阻大小的决定因素以及串联分压关系。影响电阻大小的因素包括“长度、横截面积、材料、温度”，与其余任何因素没有关系。另外串联电路中电压是与电阻成正比的！

详解：由于两根铝导线串联，因此电流相等，可以把AB两个选项先排除掉了。由于两根铝导线粗细相同，因此越长的电阻越大，再根据串联分压关系，可知大电阻分担大电压。因此答案选C。

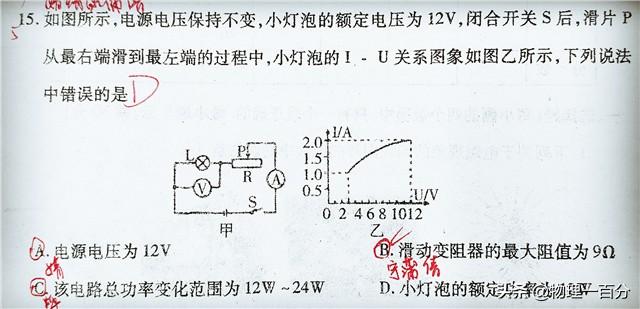

上面这道题，是电学选择题中最难的一类动态变化类问题，此类题的诀窍就是，让滑动变阻器的滑片分别滑到两端，则对应伏安图像中的两个端点！根据两个坐标可以列出两个方程，如此可以一一解决。

详解：当滑动变阻器的滑片滑到最左端时，其阻值为零，则电路中的用电器只有灯泡，灯泡两端的电压也就是电源电压，对应乙图中最大的电压值12V。因此选项A正确。当滑动变阻器的滑片滑到最右端时，其阻值最大，电路中的电流最小，对应乙图中的坐标最小的那个坐标点。可从图上读出知灯泡两端电压为3V，由于灯泡和滑动变阻器串联，因此滑动变阻器两端的电压为12V-3V=9V，由于通过灯泡的电流为1A，因此通过滑动变阻器的电流也为1A。因此可以求出滑动变阻器的电阻为R=U/I=9V/1A=9Ω！因此B选项也正确。对于C选项，既然是求总功率，那我们就利用P=UI可知，总电压一直为电源电压12V，而电流最大时，总功率自然最大，电流最小时，总功率自然最小！因此可求得C选项也是正确的。最后我们来看一下D选项，由于小灯泡的额定电压为12V，从乙图可知其额定电流为2A，因此由P=UI=12V×2A=24W。故选项D错误！

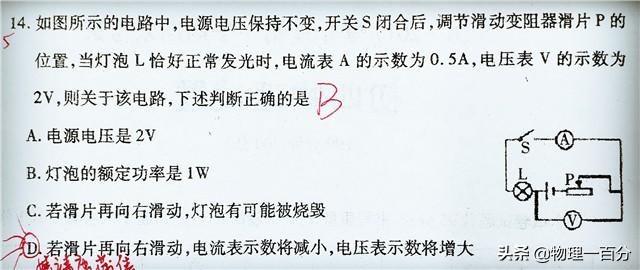

最后这第四道题：首先我们要会判断电压表的测量对象，其次要会解决串联电路中的动态分析问题。

详解：我们根据“方框法”，可知电压表测量的是灯泡两端的电压，由于灯泡正常发光，因此可求出其额定功率为1W，B选项正确。由于此时滑动变阻器的阻值不为零，因此电源电压肯定大于2V，所以A选项错误。当滑片向右移动时，其阻值变大，因此电路中的总阻值变大，导致电流变小，小灯泡两端的电压变小，其亮度变暗，不会被烧毁！因此CD错误。

在平时做物理题时，当我们遇到选择题时，千万不要选了其中一个选项后，就不再看别的选项！也就是说我们做选择题时，既要知道所选择的选项为什么是正确的，更要懂得其余选项为什么是错误的！
